Заради того, щоб трохи відволіктися від роботи та інших проблемвирішив зайнятися будівництвом саба з будь-якого мотлоху тазалишків від інших проектів… завдання якого додати бас і працюватив парі з комп'ютерними свенами.

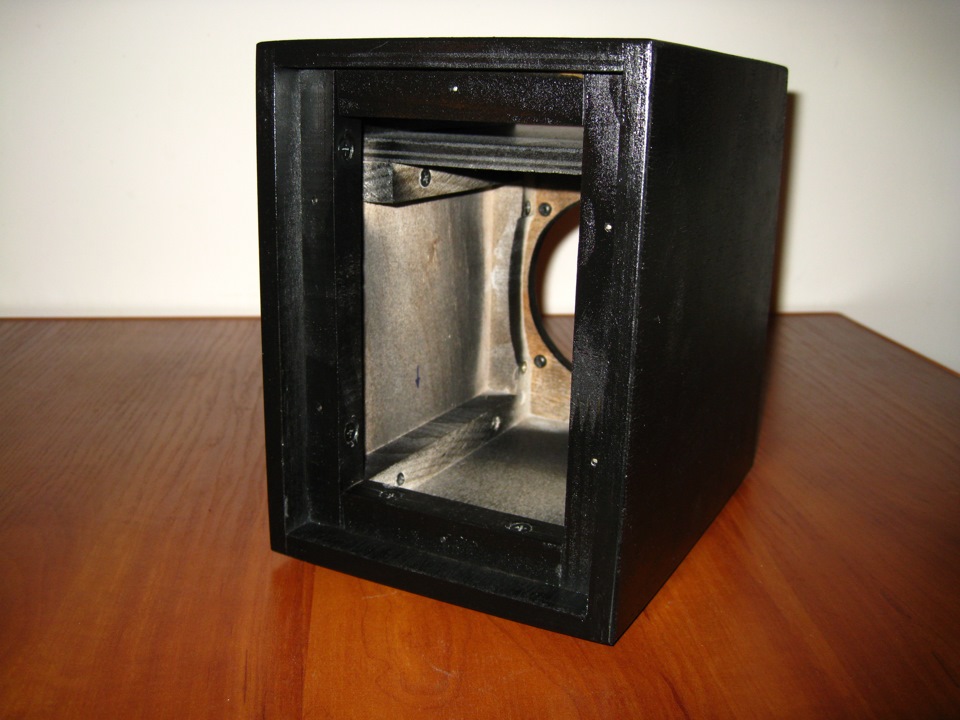

— Робота над корпусом зайняла кілька вечорів протягом двох тижнів.— Використовував залишки фанери від будівлі підлоги в багажнику, товщина 10мм
— Фарбув балоном у чорний, потім лак

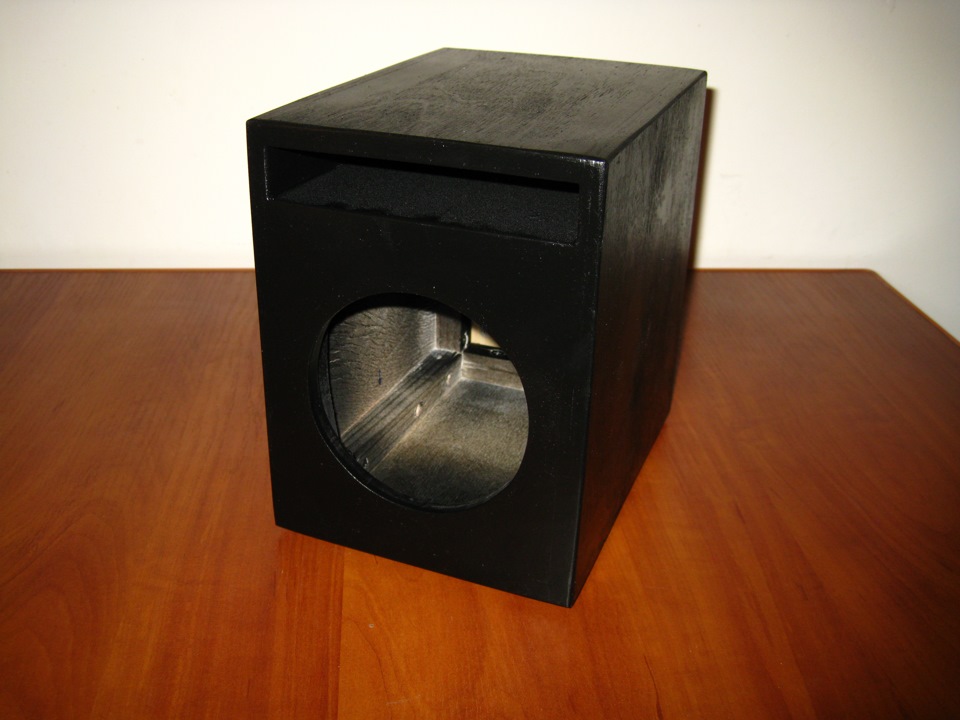

Корпус із фазоінвертором щілинного типу
розміри корпусу 20х20х15мм

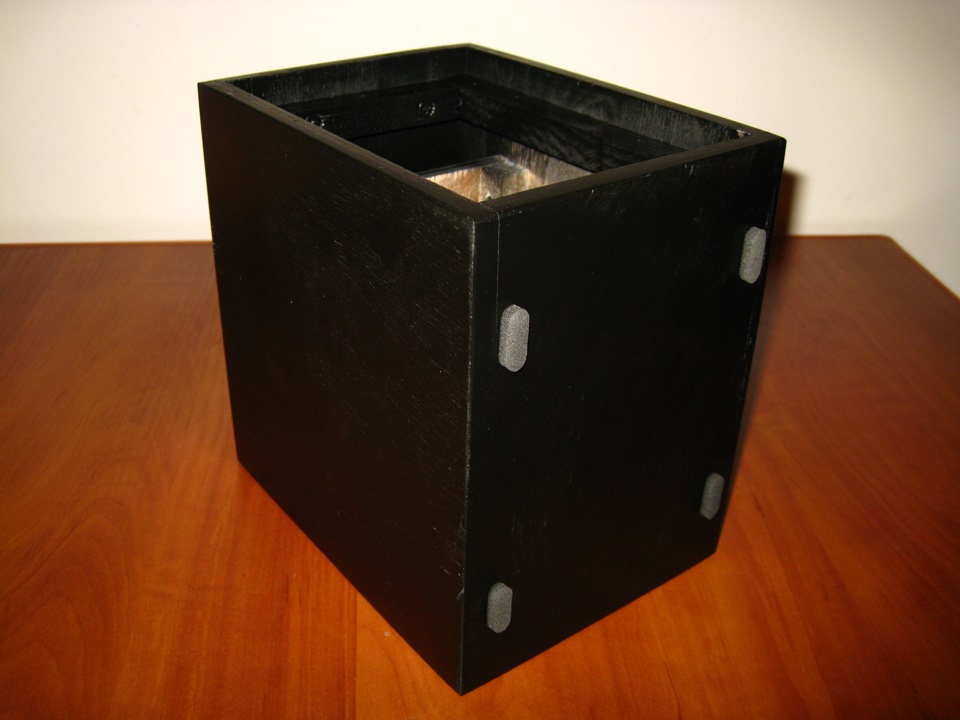

Липучки куплені в меблевому відділі

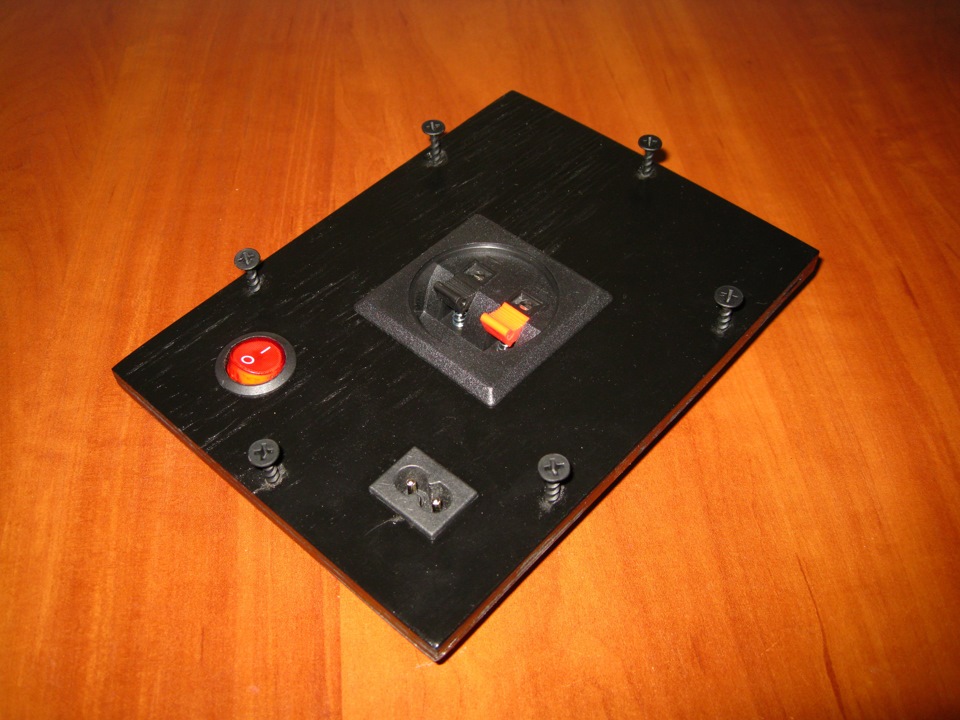

Задня стінка, дуже хотів гвинтові роз'єми, але не знайшов… Кнопкасвітиться а роз'єм під шнур і шнур з якоїсь побутової техніки

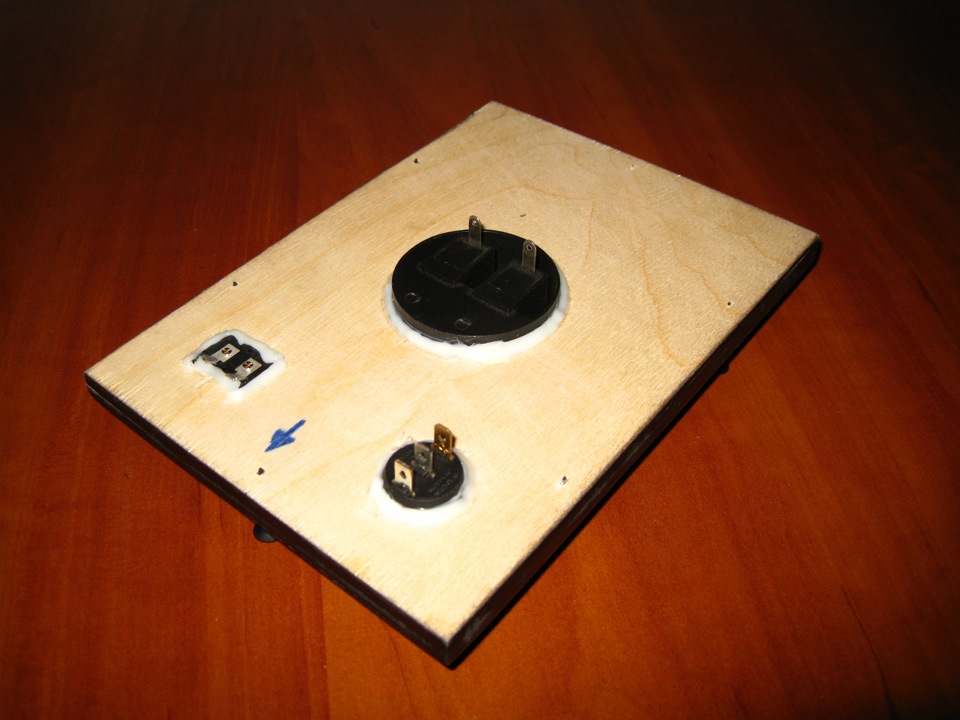

Шви залиті пістолетним герметиком
Акустичний шнур Sommer Cable
Шнур живлення<
Акустичний шнур Sommer Cable 2х2.5мм від підсилка на динамік
Підсилювач TDA 2030A 20W, на радіаторі з двох секцій, транзисторсидить на термопасті та ізоляторі
Випрямляч струму з Двома великими конденсаторами на 33
Трансформатор, який завдяки випрямлячу видає 32V постійки, зайвідроти ізольовані, щоб не заважати
Сабовий динамік, номінал 20W
Додав ущільнювальну стрічку
Готовий варіант!
Тепер питання:
— Саб справно працює, але я думав що підключивши його до роз'ємуSUB OUT мені не потрібно буде фільтрувати вихідний сигнал відвисоких і середніх частот, а насправді виявилося, що це моносигналі його потрібно фільтрувати, залишивши лише низькі. Частоти, а якїх прибрати і що для цього потрібно? А це я на останньому етапімісцевого чемпіонату зі слалому, місце не посів, але показавчудовий час (1.01.56).






Коментарі2
активний кросовер спаяїли послідовно котушку підключи 1 Гнили активний radiokot.ru/lab/analog/17/
я думав на рахунок котушки, це найлегше, але скільки витків і товщену дроту підібрати не знаю як ... дякую за статтю, перечитаю ...
