Підсвічування кнопок склопідйомника

Вітаю всіх у своєму бортовому журналі!
Вирішив встановити підсвічування кнопок скло підйомника так якуночі, дуже часто, замість переднього скла опускаю заднє власне які більша половина тих хто читає Зараз цей; ), та й з підсвічуваннямсалон буде набагато веселіше виглядати! 12 вольт.

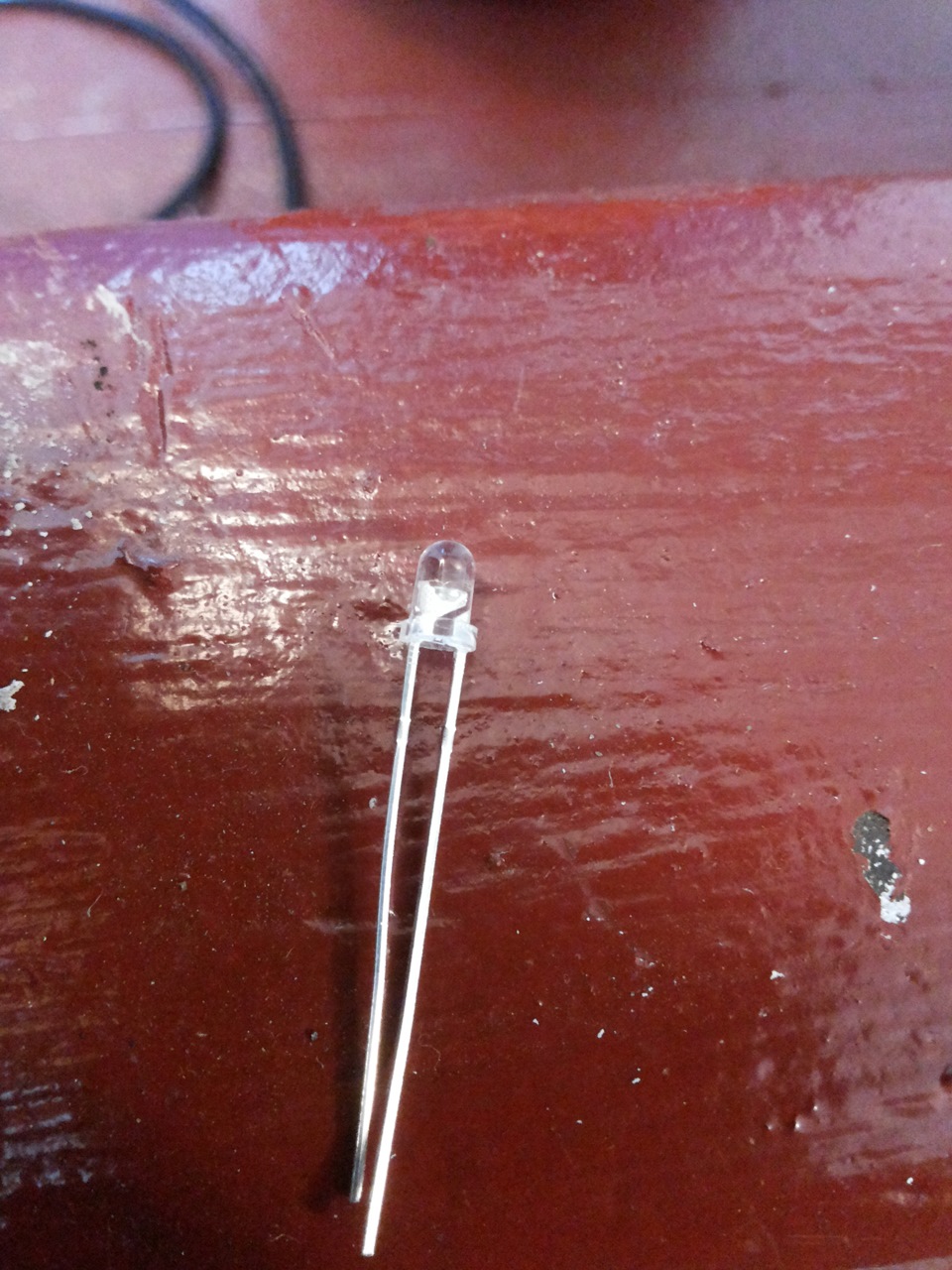

світлодіод 2, 5 грн за штуку

світлодіоди трохи сфрезерував напилком, вийшло ось що :

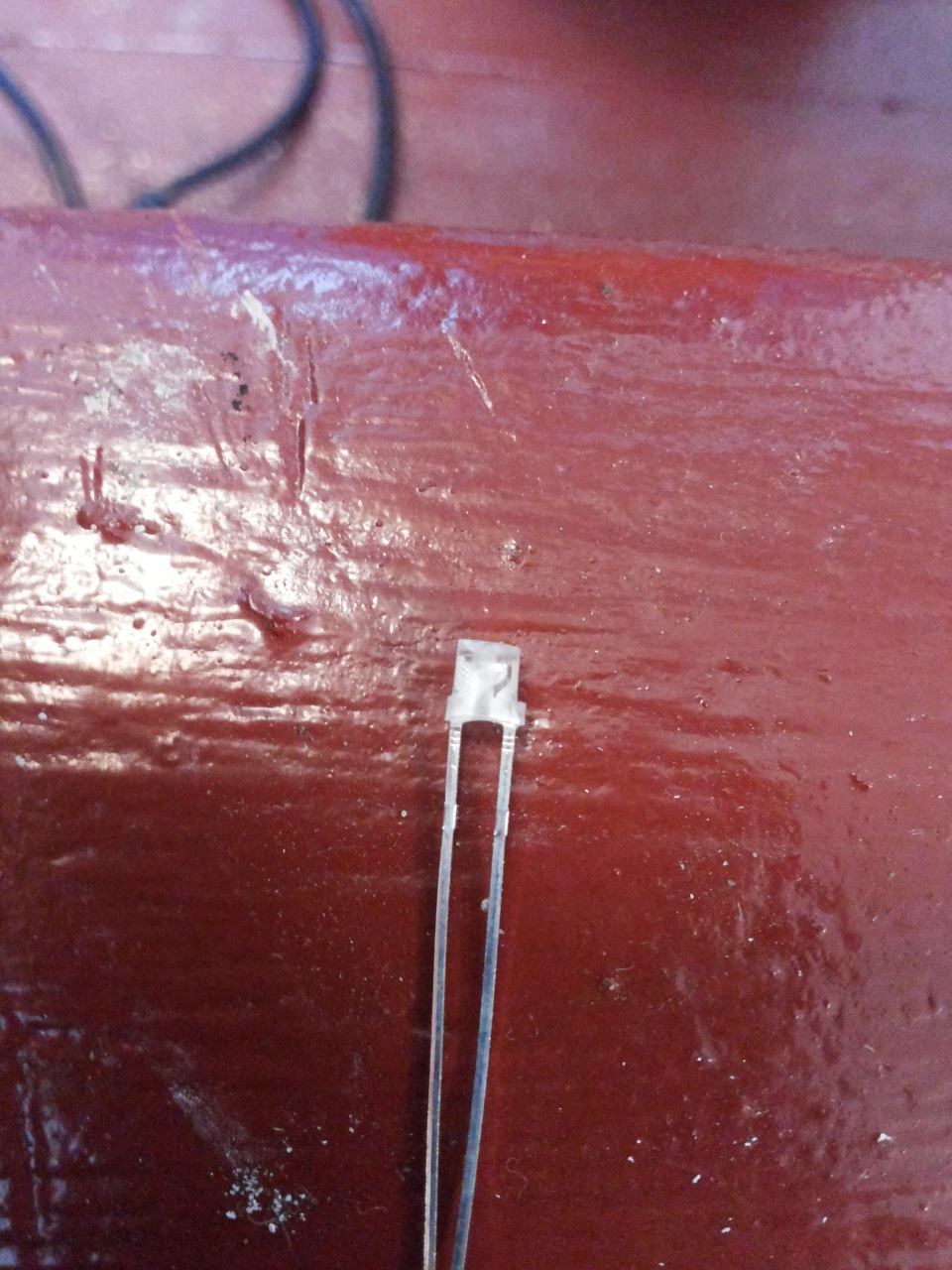

оброблений Світлодіод
Роботу вирішив почати з простого, а саме з пасажирських дверей, щобтрохи набити руку.Для того щоб дістатися до кнопки потрібно:знятикарту дверей, зняти ручку на якій кріпиться сама кнопка (можнаручку і не знімати але краще зняти так зручніше буде зніматиблок)

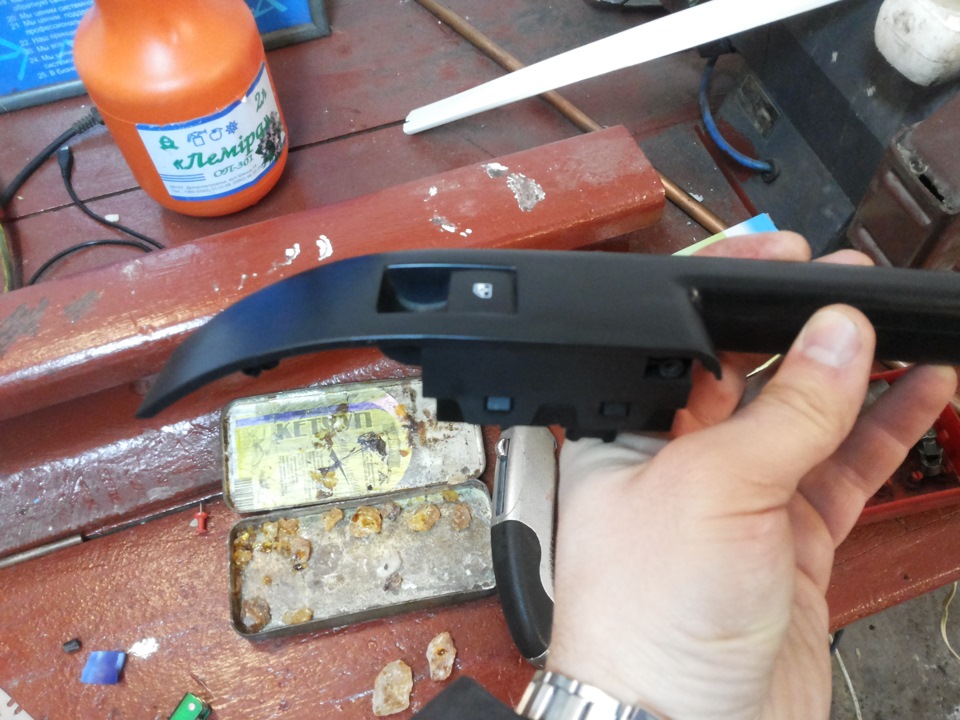

ручка дверей з кнопкою

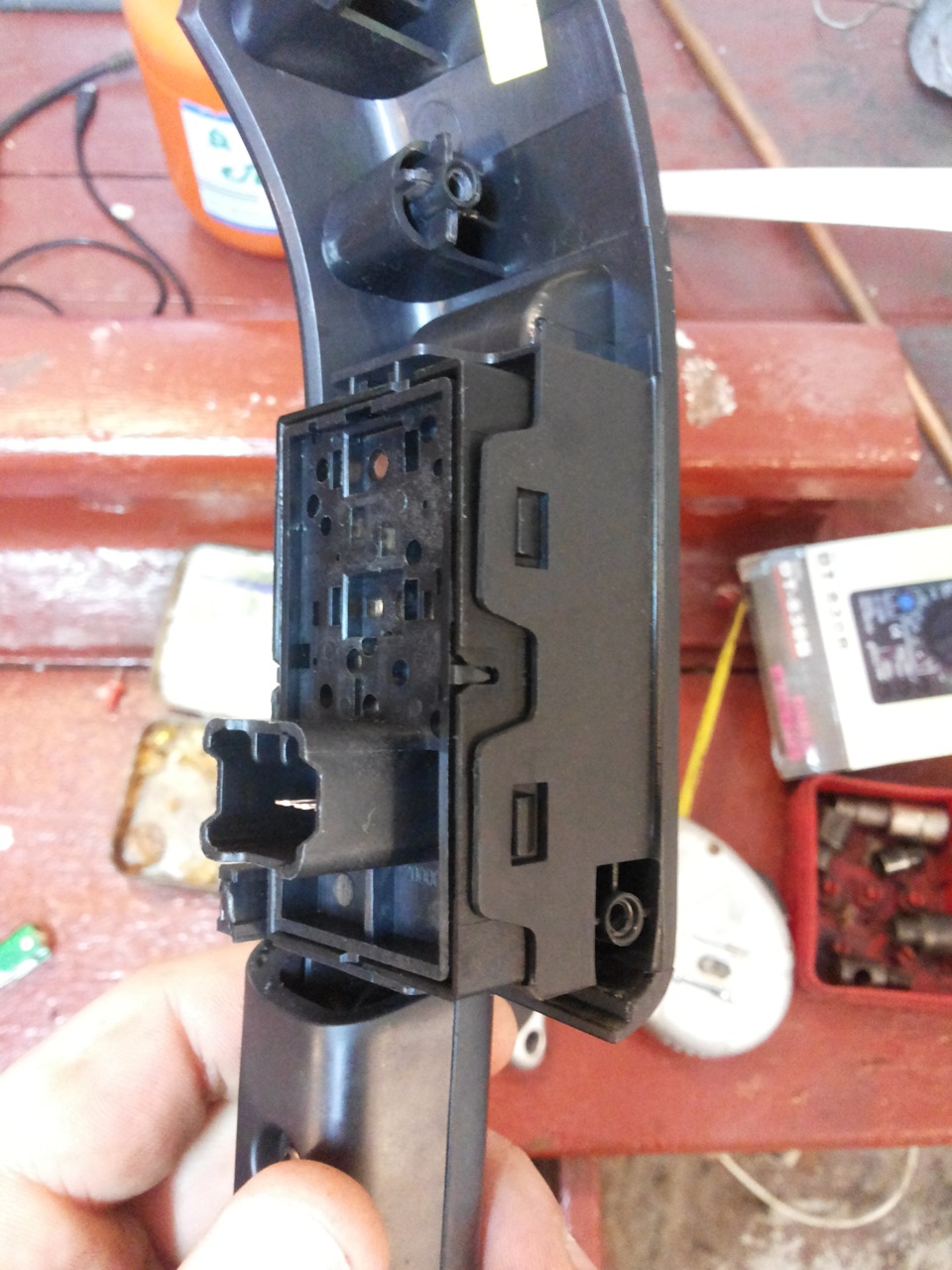

далі витягуємо блок управління, щоб його витягнути потрібно тонкоюплоскою викруткою відігнути 4 вусика які і тримають блок. Післятого як дісталися блоку потрібно розібрати його, для цього потрібнотеж відігнути 4 вусики тієї ж викруткою. Верхню частину відкладаємоубік ми до неї повернемося трохи пізніше а з нижньої зараз будемопрацювати. Для початку я акуратно відламав 3 вусика які стирчать зпереднього краю блоку, тому що в тому місці проходитиме ніжка віддіода, і щоб нічого ніде не закоротило краще прибрати їх. Вусикиякі потрібно відламати або спиляти напилком Далі акуратно знімаємосаму кнопку підчепивши її з низу викруткою.

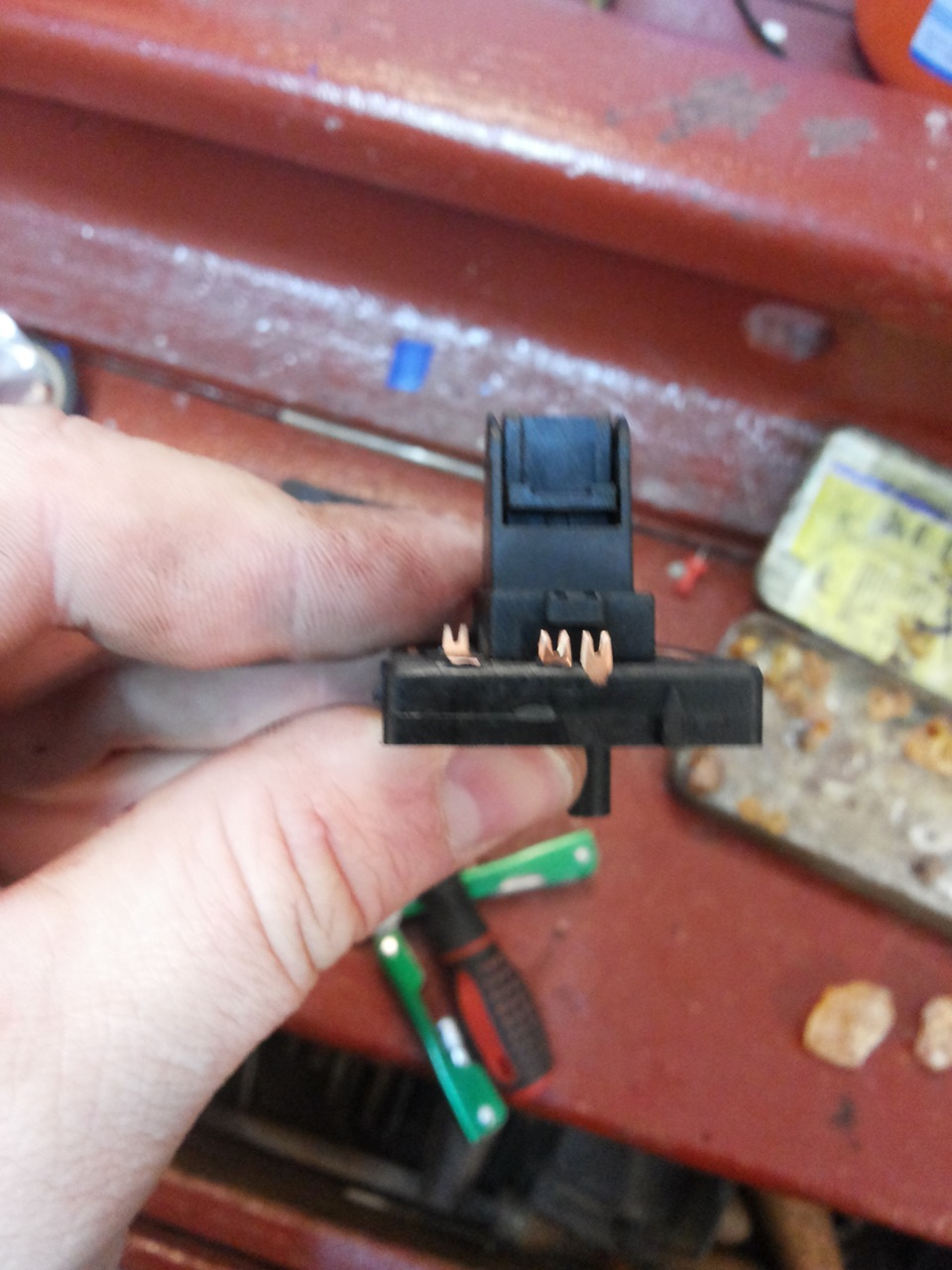

сама кнопка

Акуратно її знімати потрібно тому, щоб не втратити дрібні деталіякі знаходяться всередині неї, якщо чесно то у мене одна ніжкавипала, і був я не радий що почав всю цю витівку але коли знайшовнатхнення повернулося))))

всередині кнопки знаходяться пружинки та ніжки. Які дуже легковтратити. Далі нехитрим приладом розширюємо отвори длясвітлодіода:
розширюємо отвори для ніжок світлодіода
Світлодіод згинаємо заздалегідь або за місцем, я вигинавзаздалегідь так як це дає можливість точніше його вигнути перед тимяк гнути не переплутати сторони + і - вставляємо світлодіод в йогозаконне місце і замикаємо кнопку, припаюємо резистор і ніжки додоріжок.
місце.
вибірка під діод

Далі все збираємо у зворотній послідовності. Пасажирських дверей ітрохи набили руку, можна переходити до водія. Тут трохи складніше.Складність особисто в мене полягала в тому, що було незручнопідлізти паяльником між кнопками, щоб нормально пропаяти при цьомуне спалити самі кнопки. Після чого аналогічно задні і на кнопкууправління блокуванням заднього скла. Діоди на задні скла посадивна загальний резистор, їх я не сточував напилком так як там і такповно місця для них.

До плюсового та мінусового контактів припаяв по дроту, він якраздобре помістився у поглибленні навпроти передніх кнопок, він намзнадобиться для підведення живлення до джойстика.

<
в джойстиці паяльником пропаяв 2 отвори і туди помістив діоди, їхміж собою з'єднав резистором, ніжки діодів випустив по обидва бокикорпусу вони тонкі і якраз добре проходять.
блок управління дзеркалами

все збираємо у зворотній послідовності, дроти з кнопок припаюємо доніжок які стирчать з джойстика, перевіряємо на працездатність ізбираємо карту дверей. Насолоджуємося виконаною роботою! Підсвічування кнопок працює тоді, коли і працюють склопідйомники.Тобто при повороті ключа в режим АСС підсвічування вмикається, іпрацює поки не витягнути ключ із замка.
Коли включений блокатор заднього скла кнопки на задніх дверях тежгаснути. Що дуже інформативно для задніх пасажирів "якщо несвітяться нічого клацати"; )
