LED підсвічування салону на теплових трубках

Доброго дня доби.
Вирішив трохи збільшити освітлюваність салону… спочатку думавпридбати більш яскраву світло-діодну лампочку, але потім дозрілаідея зробити її самому.

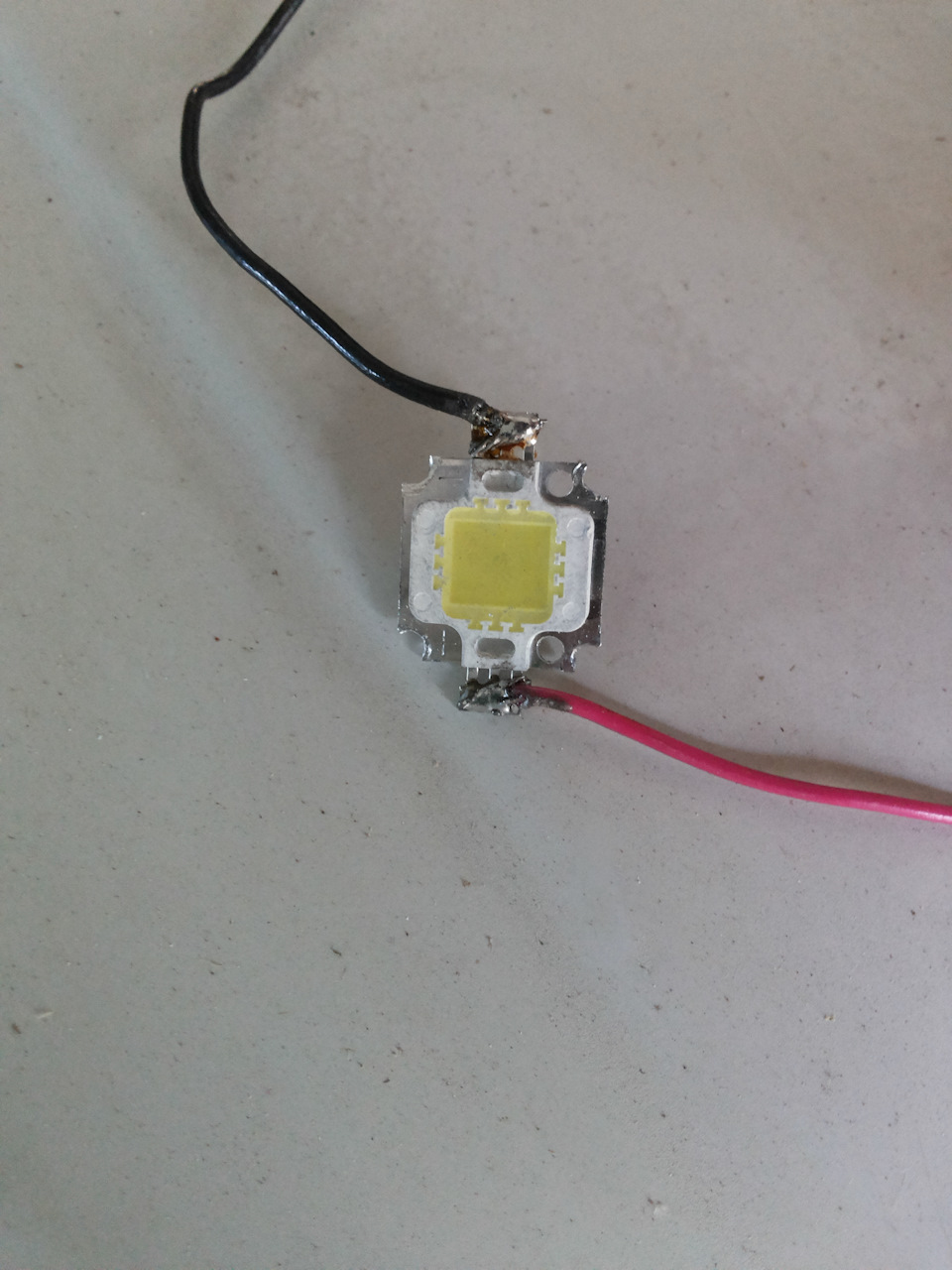

в магазині радіоелектроніки придбав 10 ватний світлодіод всього за40 грн. Охолодження, я використовував пасивний радіатор тепловихтрубках від відеокарти.

пасивний радіатор на теплових трубках

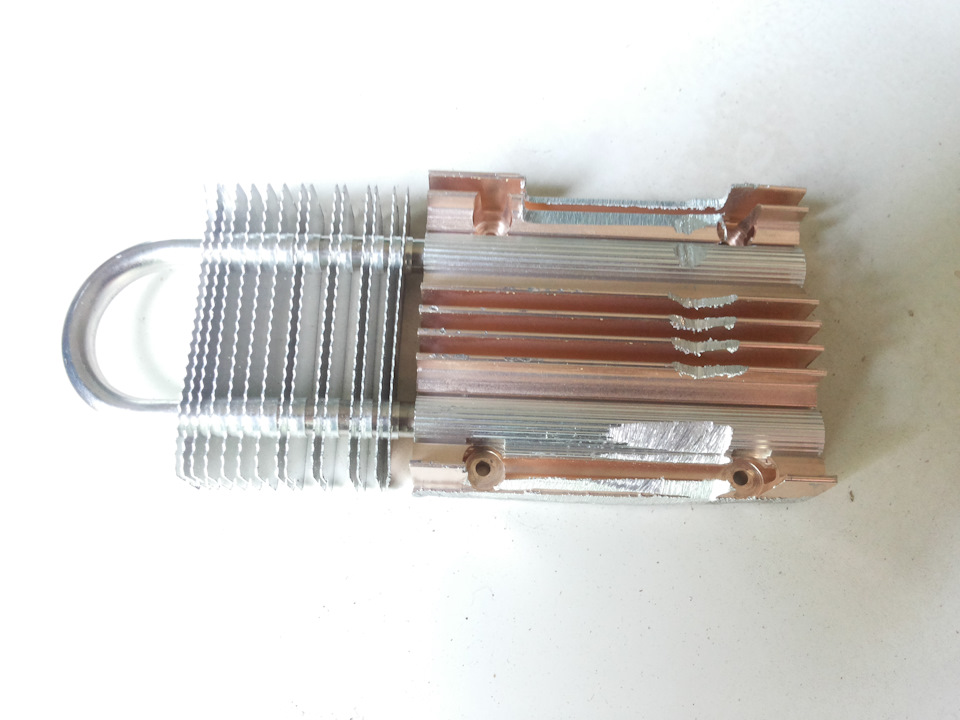

Радіатор трохи допрацював напилком, щоб він помістився між скломпрожектора і тримачем лампи .

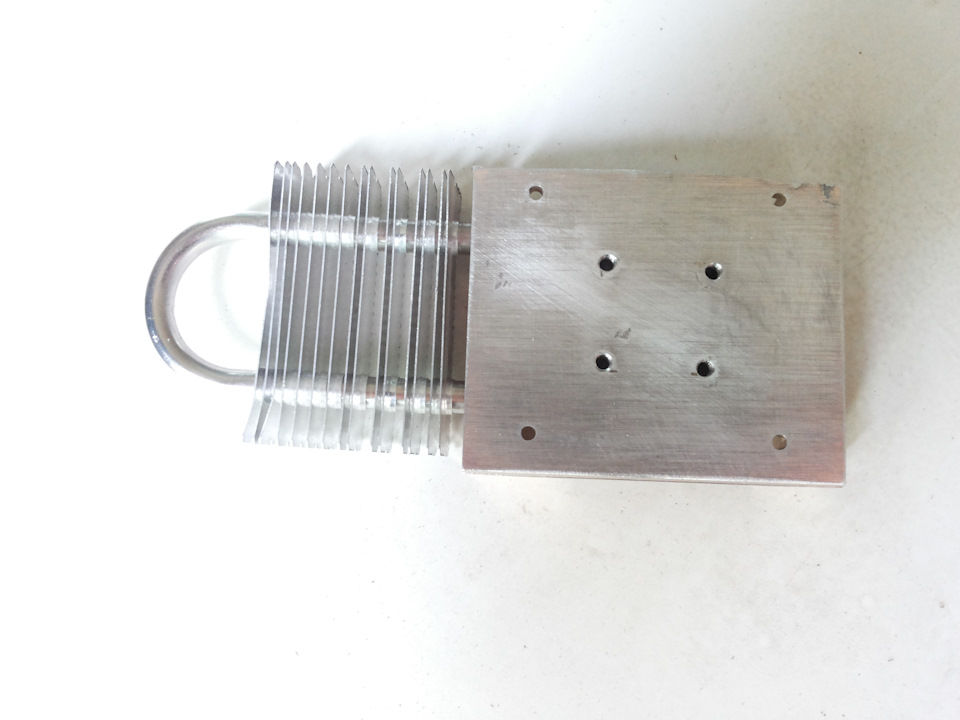

були просвердлені отвори для кріплення діода

4 отвори для кріплення діода

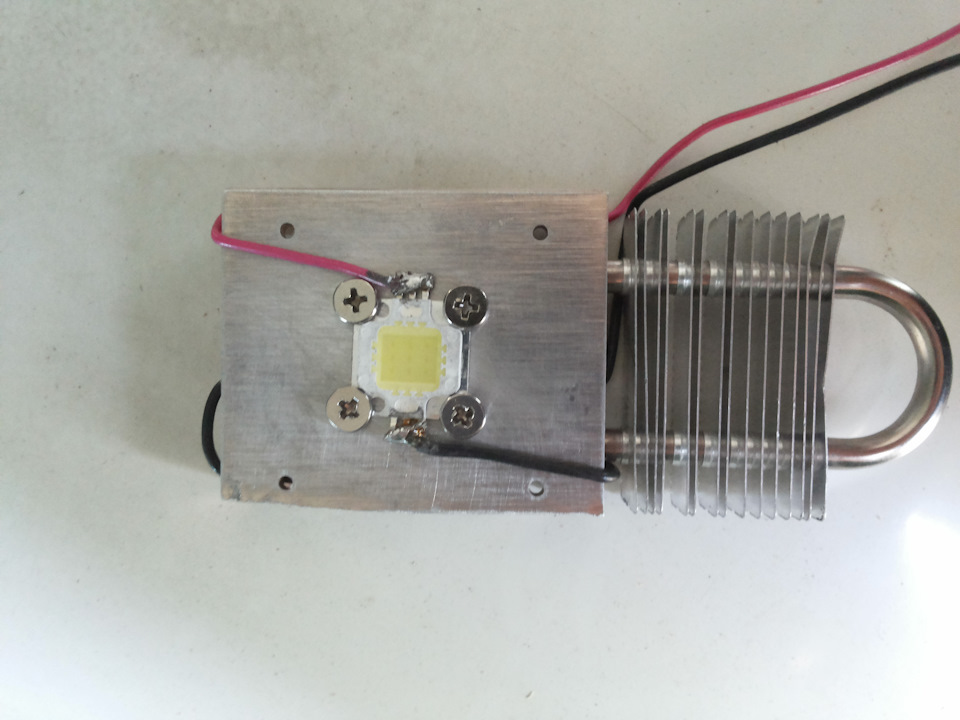

діод закріплений на своєму законному місці.

між діодом і радіатором наніс термопасту для кращої передачітепла.
після 10 хвилин роботи радіатор ставав лише трохи теплим по всійсвоїй площі, градусів так до 35. При температурі навколишньогосередовища 20, думаю це хороший показник. :13242355

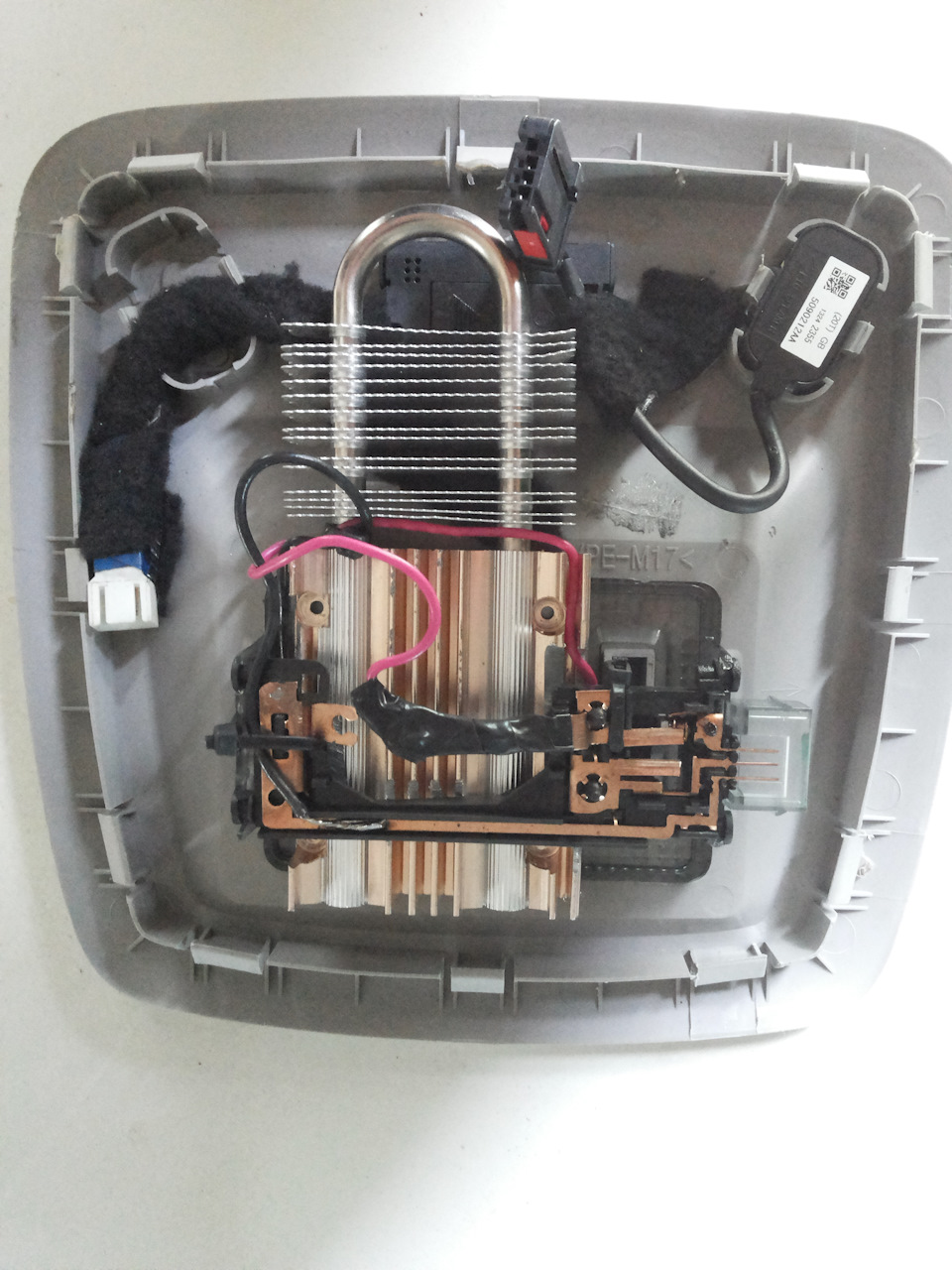

вся система кріпиться шляхом притиску тримача для лампочки (чорнийпластик) до скла плафона (прозорий пластик), + підстрахованостяжками, щоб не відокремилося.

< p>
за необхідності можна зняти діод з охолодженням і вставити звичайнулампочку… потрібно тільки відігнути назад контакти лампочки.
вид з лицьової частини. Побачити тінь від світла LED ліхтаря.

вночі результат дуже порадував, світло вийшло яскравим, рівномірним, насиченим.
фотографія не передає якості освітлення, на фото трохи видносиняву, але живою він чисто білий. Як Ви помітили ще я встановивдатчик температури ОЖ. Це звичайний термометр на батарейках якийкоштує близько 50 грн.
датчик розмістив на трубі, що подає печі, до неї можна дістатися збоку пасажира, розміщувати потрібно саме на подає, оскільки взимкупри роботі пічки температура на обратку буде істотно нижчою. Датчикзакріпив звичайною стяжкою зверху наклав шматочок тепло ізолятора, щоб показання були більш точні. Провід проклав по правій стійцівмотавши його антискрипом, щоб не брязкав про пластик.
