Кілька разів треба було простежити сигнали на ЕБУ, таблиці та схемиті, що знаходив в інтернеті не зовсім зручні, а іноді і не зовсімправильні. Доводилося користуватися кількома джерелами і на пошукодного контакту йшло багато часу. Коротше взяв я схеми (electricalwiring diagrams) посидів з годинку - півтори і народив більш-меншзручну табличку ніж з Вами хочу і поділиться…

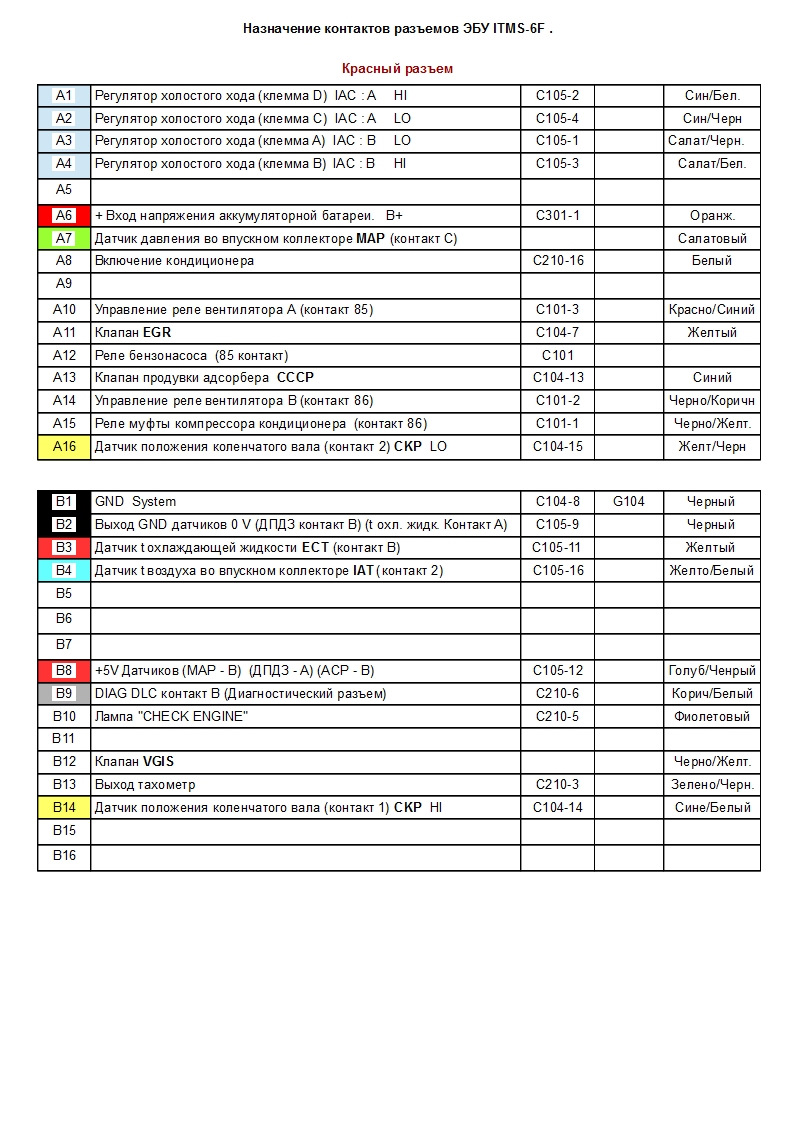

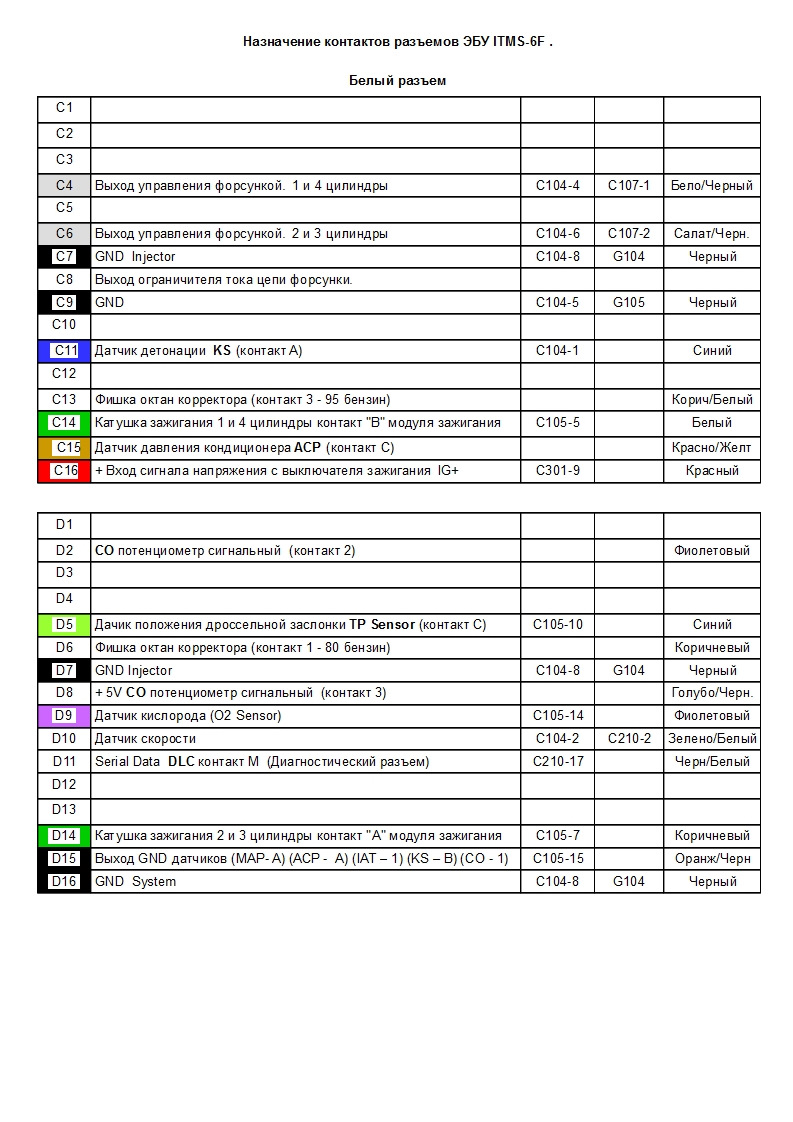

Тут все просто:1 стовпчик — номер контакту ЕБУ, 2 — найменування, 3— на який роз'єм і номер контакту йде, 4 — наступний роз'єм уланцюзі якщо є такий і 5 колір дроту…
Кому треба забирайте ласкаво просимо… :)
Якщо раптом де помилився — пишіть виправимо…
<
Усім Кохання, Добра і Світу! :)
Коментарі18
Доброго дня, підкажіть будь ласка по такій проблемці, перестав підключатися кабель до мізків ITMS-6f, раніше все чітко підключалося і працювало, а в один момент перестало, на діагностичний роз'єм прозвонював всі проводи приходять, на сигнальному пров...
www.elektrik-avto.ru/publ…-6f-raspinovka/22-1-0-866
а куди приходить сигнал від ІММО?
поняття не маю, на ланосі немає...
Велике спасибі, шукав як підключитися мотор тестером до датчика коленвала, все гуд, заразом тут дуже зручно і форсунки і первічку запалювання теж подивитися.
Будь ласка, радий, що зміг допомогти…
Доброго часу доби. Є тут у вас маленька проблема. У вас зазначено, що контакт В8 йде як сигнальний +5В, але як видно в схемі з мануалу - це буде контакт D8, а В8 зарезервований або використовується за наявності АКПП як контакт сигнал паркування/нейтраль.
різні блоки - різні схеми ...
Де фото самого ебу. Що ви тут пишіть. Самі себе дивіться
Не зрозумів, що за висер?
А B8 це точно вихід 5 Вольт? Ось D8 - це 5 Вольт
Дякую величезне за розпинування! Поставив собі БК I-RED, мізки - KDAC YAIH, кольори та розташування контактів збіглося на всі 100%)
Дякую корисна інформація.
В закладки. Дякую
Засейвів прямо на телефон. Нагоді))
Дякую, додай д9 лямбда-зонд, є дві версії з росо - д2 і з лямбдою
) у мене без ... Ок Додам ... До речі добре, що побачив тебе, є пару запитань як до фахівця - звільнюся трошки листа напишу ... )
Добре
