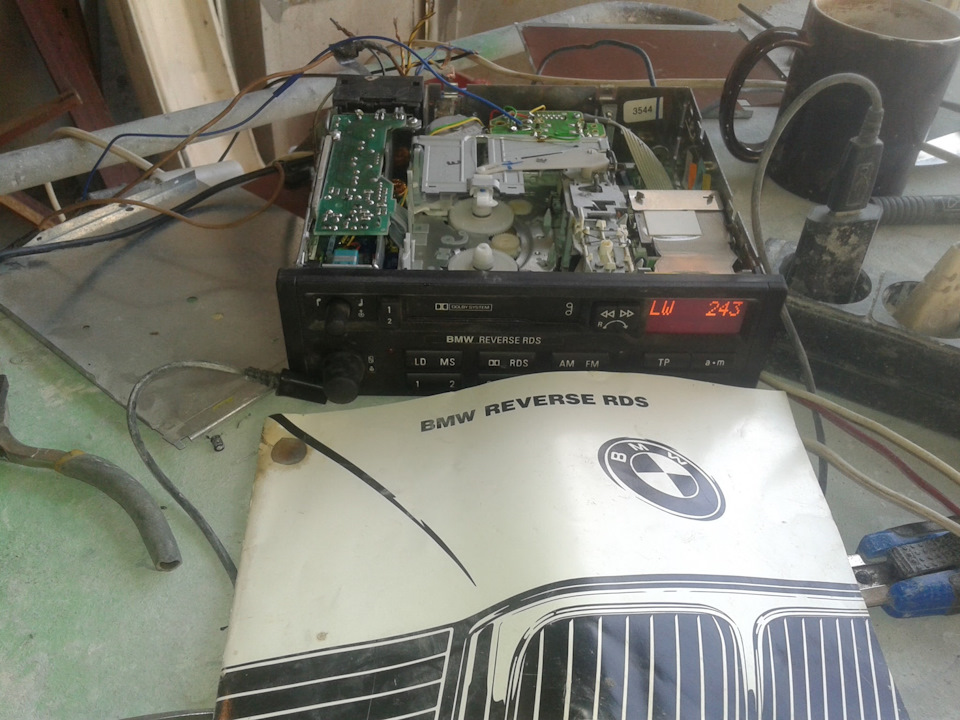

Правильний АУКС, з прикладу Revers rds.

Усім привіт!
У перерві між фарбуванням роблю перерви))) у вигляді невеликихкорисностей.

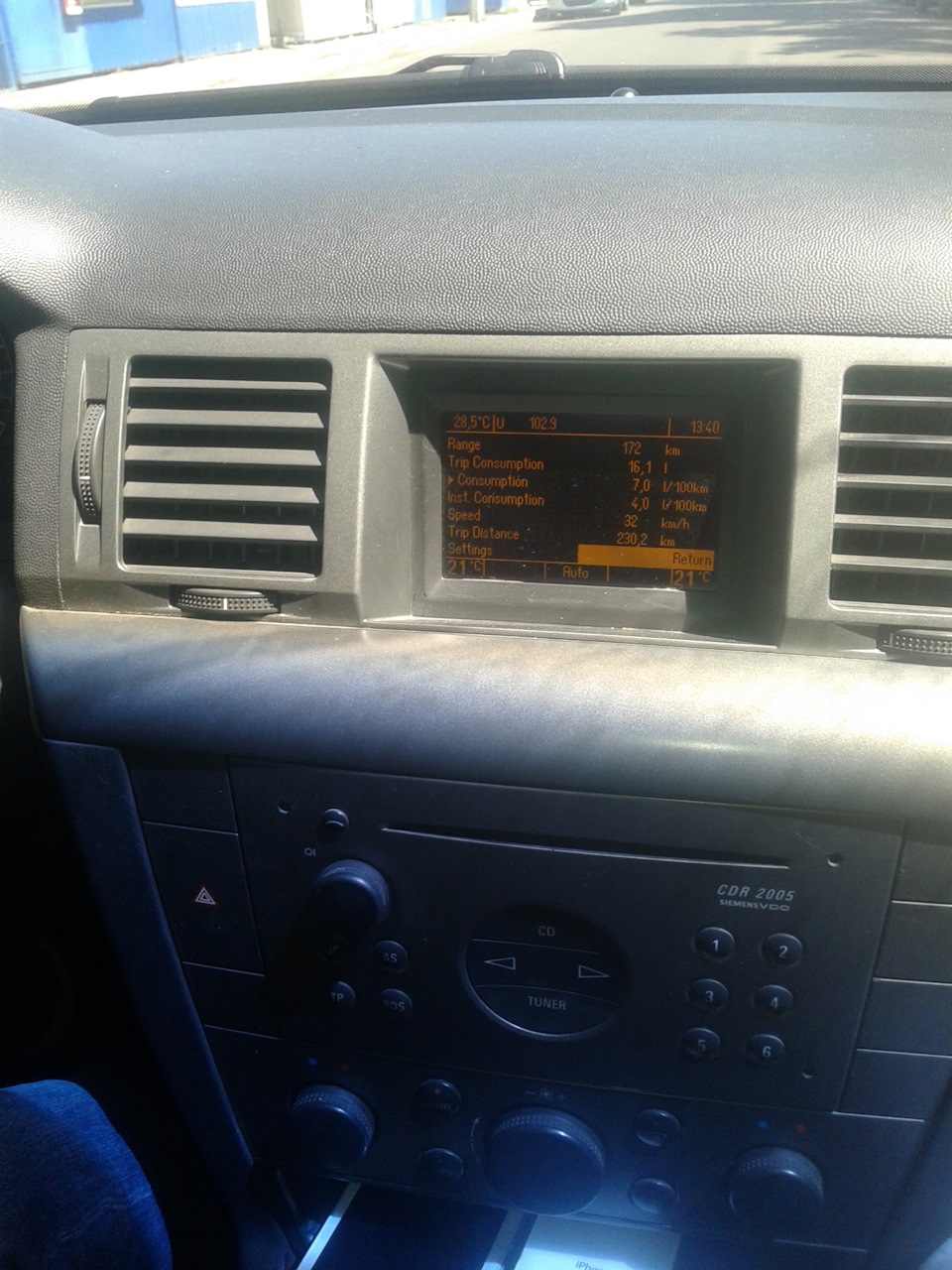

Поділюся досвідом, як не складно вдосконалити штатну магнітолулінійним входом, і при цьому всі штатні функції залишаються (фм, касета). Теорія (яка перевірена на практиці) Бачив роблять ауксизамість кассет або АМ частоти, але я знаю елементарний спосіб якийне шкодить функціям, таке робив на своїй робочій машині, Опельвектра, мафон сд. Для того щоб підключити телефон, потрібно тата3.5 джек встромити в саморобний аукс на ФМ частоті, після цього ФМмовлення припиняється і далі йде сигнал з телефону, після того, яквитягуєш кабель з Аукса, далі триває ФМ мовлення на колишнійчастоті.

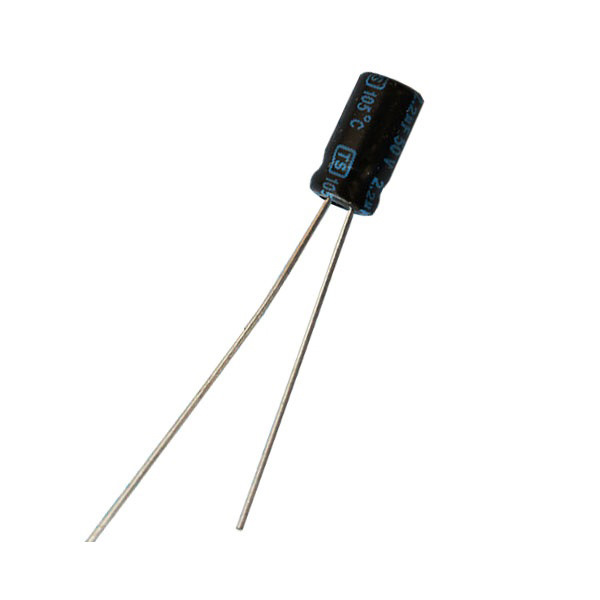

Потрібно:2 конденсатора 2, 2 мкф 50в (електролітичні), паяльник зтонким жалом, старий кабель юсб (екранований, для зниженняперешкод), міні джек на 5ть контактів 3.5мм і кабель 15 см два тата3.5мм. Бік, вона на шлейфі.)

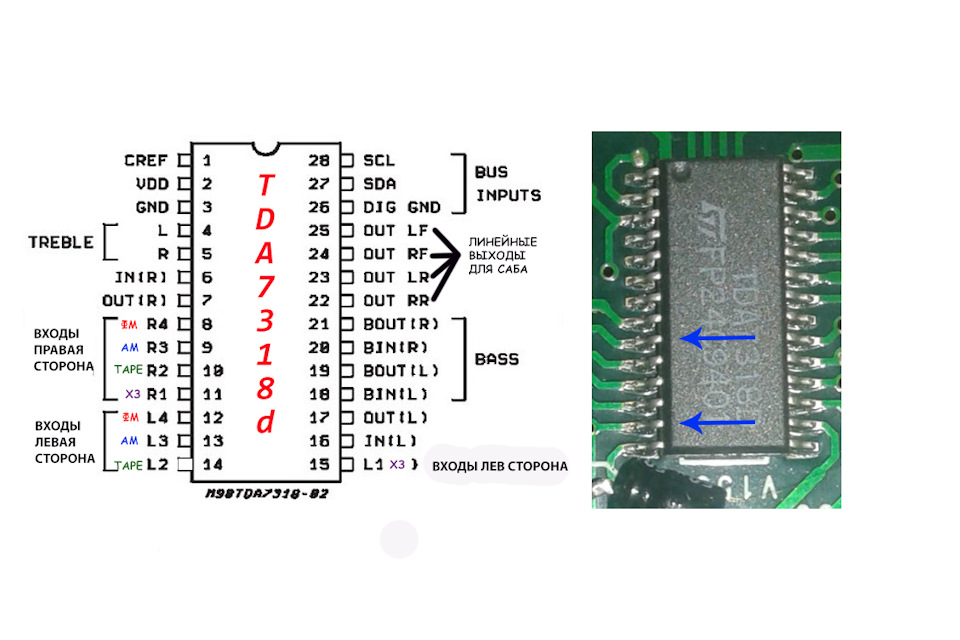

Знаходимо підсилювач, у моєму випадку це TDA7318D, в інших назвисхожі і знайти не важко.

По порядку :
1. Потрібно відпаяти 13 (лівий канал АМ) і 9 (правий канал АМ) ніжкумікросхеми від плати, щоб поставити в розрив конденсатори і тимсамим знизити перешкоди каналу Аукс.
2. Після того як акуратно відпаяли ніжки від плати, потрібно до цихніжок припаяти кондер, + до мікросхеми, мінус ніжки поки щопорожній і доріжки теж. Мінус позначається білою смугою

> 3. Далі основний провід аукса буде з екранованого дроту (я взявстарий міні юсб 1м) там 4 дроти та екран навколо, обрізав з двохсторін зачистив та залудив. Пояснюю для чого нам потрібно 5тьпроводів:
Виходить на один канал нам потрібно два проводи для замиканняланцюга.
Два канали=4 проводи + Земля, я вів окремий провід на корпусмагнітофона.
Ці дроти чіпляються на 5ти контактний джек 3.5мм
Коли до Джека телефон не підключений- виходить ланцюг який був дотого як ми відпаяли ніжки, але варто вставити тата 3.5мм в аукс, якланцюг фізично розмикається і йде сигнал з телефону. Даліуважно:Колір стрілок це колір проводів./>
зелений :9 доріжка плати.Чорний на 9ю ніжку мікросхеми (це кондерна мінус)
червоний на 13 доріжку плати. Білий на 13 ніжку мікросхеми (цекондер на мінус)
Далі

землю припаяти на корпус магнітофона
Паяємо згідно квітів і після перевіряємо на працездатність Черезчастоту АМ. Якщо проблема зі звуком ліворуч або праворуч, то швидшеза все переплутали дроти на 5ти контактному джеку. Щоб з проводамине морочитися і зробити по красі, то дешевого варіанта немає (точніше є, але звук повне фуфло), потрібен якісний блютуз аукс (ціна приблизно від 50-70 у.О) і все одно звук будевідрізнятися.
Я просто хотів так зробити і розбирав це питання, що часто спливає.Тому не витрачайте дарма час та гроші (хоча куди без цього))
