Встановлення електроприводу багажника Passat b8 variant

Ще з часів володіння Рено меган універсал, ох як не вистачалофункції електро кришки багажника, особливо коли на вулиці бруд ісльота, та й сам ритуал закриття машини, коли потрібно взяти речі збагажника і коли зайняті обидві руки, то ще розвага).

Я писав раніше, що коли купив машину, був страшенно засмучений, що цієї функції не виявилося в комплектації. (тому, собі вирішив, що ця справа усунута, і доставлю в процесі експлуатації.) p>
Загалом запис з великим запізненням) напевно на рік) Вже давно яккористуюся, і скажу так, напевно одна з найкорисніших і комфортнихретрофітів, проведених з машиною, щодня користуюся, і жодного разуне пошкодував, часу, сил і вкладень, однозначно " must have ". Елприводів, знятих з Passat B8 FL 19-
2) датчиків защемлення
3) Доводчика із замком
4) Блоку управління з підтримкою 5I6 - з Easy OPEN
5) Кнопка подвійна з Easy Close (тільки за наявності Kessy вмашині)
6) 2шт електродвигуна для шторки багажного відсіку (не обов'язково, за бажанням)
< 7) необхідне кріплення
8) повний комплект електропроводки

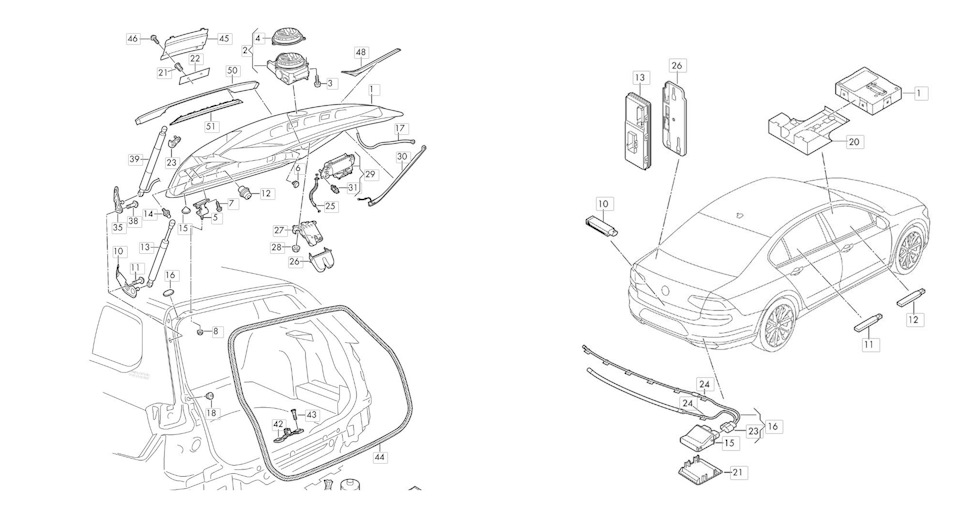

необхідні компоненти на схемі

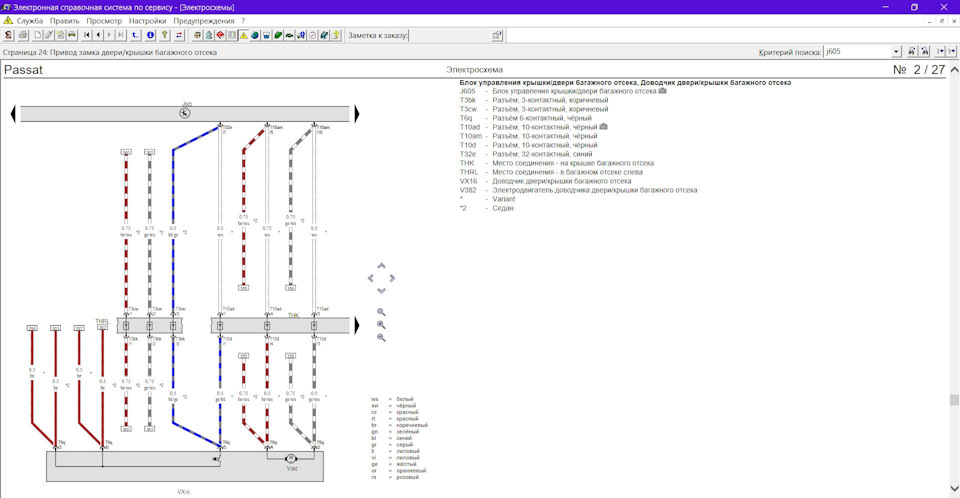

Для установки користувався даною схемою з Ельзи<

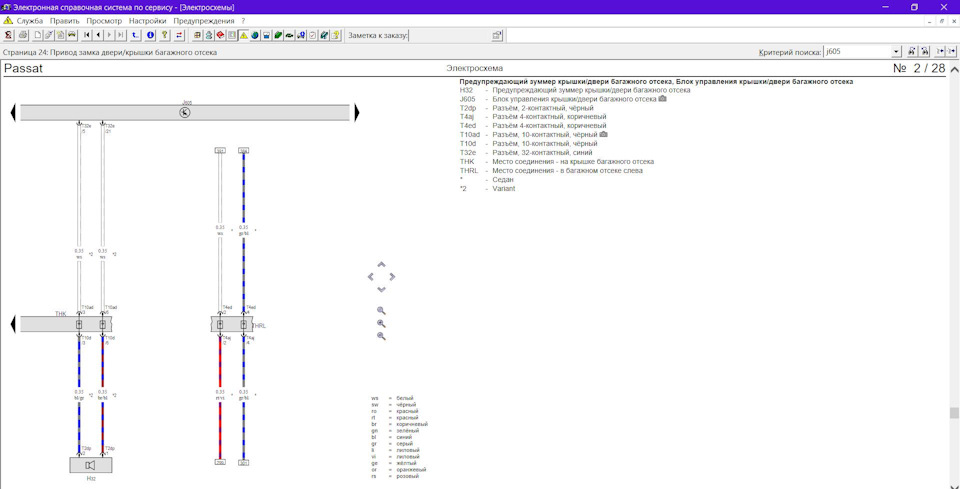

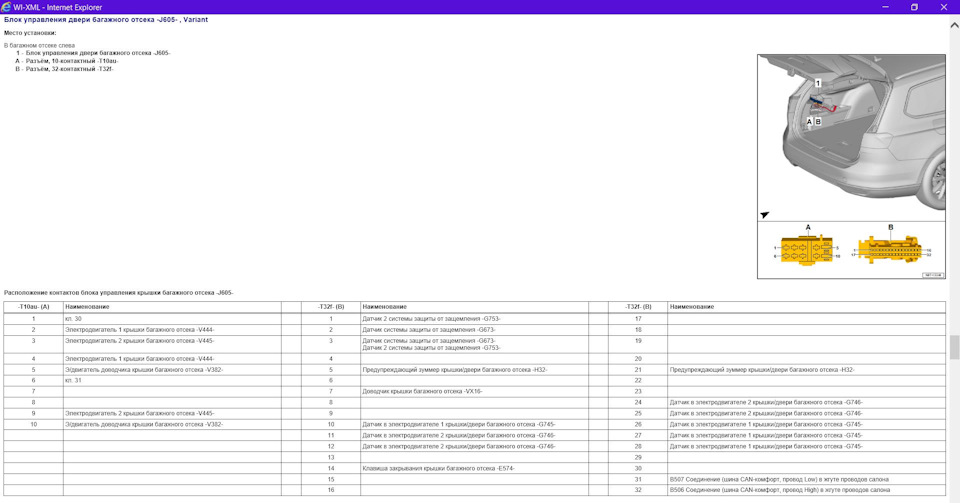

Блок управління дверей багажного відсіку -J605-, VariantРозпинівка
1
Піщалка
Довідник
Схема для подвійної кнопки від Tiguan AD1
4
5 Розбираємо облицювання кришки багажника, ліву обшивку багажника, клацаємо гофри, запасаємося товстим шматком металевого дроту, длятого, щоб протягнути дроти з кришки на кузов. Знімаємо старийзамок, він нам більше не знадобиться. Встановлюємо Вузол доводчикаіз відповідним замком. Вузол доводчика тримається на спецгумово-пластикових кліпсах.
Кліпси для доводчика
загальний вид змонтованих елементів
Доводчик на місці
Встановлюємо молдинги захисту від затискання з боків кришкибагажника (за наявності бічних спойлерів, в них є спеціалізованівирізи для монтажу цих молдингів). Просовуємо проводи від молдингіввсередину кришки, ближче до гофри до перехідного роз'єму, на якомує місце для фіксації роз'ємів. Тягнемо проводку вздовж існуючихджгутів проводу по кришці багажника, далі через перехідний роз'єм іпотім проходимо через гофри.Далі тягнемо наші джгути до блокууправління ел кришки багажника, який знаходиться ліворуч убагажнику і тримається на спец кронштейні.
< /p>
Місце розташування блоку управління ел приводу кришки багажноговідсіку по заводу

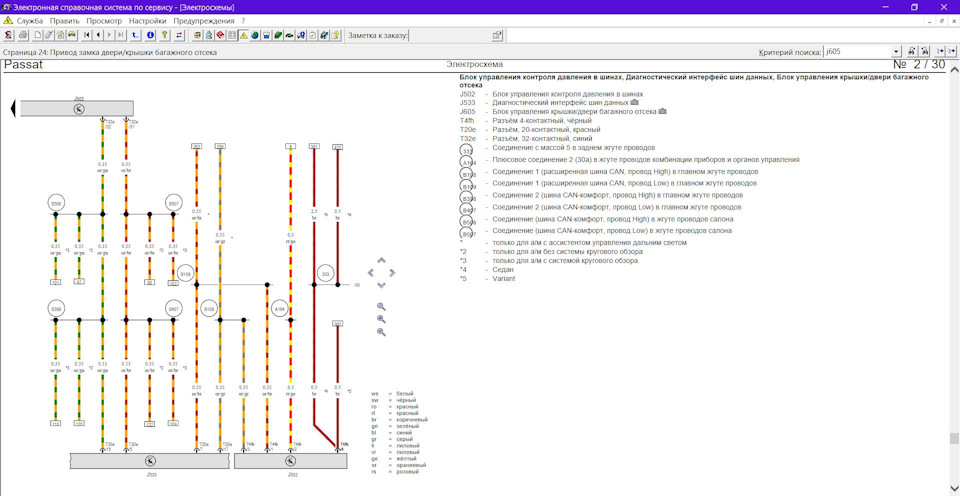

Знімаємо лівий "батон" спинки дивана, знімаємо ліве облицюванняпорога, тягнемо силовий провід до блоку запобіжників під торпедо, взаводському виконанні в SC50 з предом на 40А, але тому що у мене небуло відповідної клеми і такого квадратного преда, використовувавнезайнятий SC48. Для зручності використовував товсту стяжку, щоб "засадити" ) Використовував стяжку таким чином Тягнемо шинуCAN-комфорт від блоку ел кришки до гетьовей. (найзручніший спосібвзяти шину комфорт з дверей водія, врізатися в цьому місці, біляпорога зліва, щоб не займатися камасутрою над педалями). Приблизнотак може виглядати врізка в кан шину. Обтискаємо ще для надійностіз'єднання. Ніяких пайок!
Підключаємо діагностику, кодуємо Гейт,
кодуємо гейт
вказуємо наявність нового обладнання, в особі БО 006D — електронікакришки багажного відсіку. Відкручуємо газові упори кришки, знімаємогазові упори з кронштейном. По черзі заздалегідь зібрані приводи звідповідними кронштейнами, болти використовуємо старі.
притримуючи кришку, вставляємо приводи кришки

Далі кодуємо (або прописуємо в адаптаціях) 09 блок ВСМ, вказуємонаявність БУ електрокришкою та доводчика в системі, кодуємо блок006D під нашу комплектацію авто. Щоб оживити 2-у частину кнопки, вкодуванні та адаптаціях блоку 00B7 вказуємо наявність Easy Close наборту. Далі насолоджуємося безшумною, приємною роботою приводів іотримуємо наступний функціонал:

— відкриття та закриття кришки з кнопки на дверях водія
— відкр та закр утриманням кнопки на брелоку
— відкр з емблеми та закриття з кнопки на обшивці дверей багажника(1 частина кнопки)
— закр кришки багажника і постановка на охорону (2 частинакнопки)

По другому пункту, тут як і зручність, але з іншого боку і косяк, тому що дія брелка досить має велику зону охоплення, кілька разіввипадково затиснув кнопку в кишені на брелоку, як наслідок, машинаночувала з відкритим багажником =)))) Один раз це трапилося вкемпінгу в Швейцарії з битком набитим речами багажником, благо, нічого не пропало. Тому було б непогано мати захист від дурня, щобчерез якийсь час кришка сама зачинялася. В адаптаціях поки щотакого пункту не знайшов. *** По підключенню моторів електрошторки. В принципі, не обов'язковий пункт, тут за бажанням, але єодне АЛЕ. Якщо в машині немає амбіенту, гарантовано в машині НЕбуде задніх блоків керування дверей та все керування заднімизамками дверей йде безпосередньо у ВСМ. І що? А те, що за наявностіелектромоторів шторки, вони керуються тими ж пінами на блоцікомфорту, що і задні замки, тому правильне підключення моторівшторки без блоків керування на задніх дверях, в принципі неможливе.Тому раз, вже я вирішив зробити все по заводу з амбіентом, змонтажем блоків управління на задні двері, то відповідно поставитиел мотори шторки сам Бог велів.

Ел мотори шторки багажника
Місце установки електро моторів шторки багажника
Схема підключення Ел моторів шторки. Якщо у вас на задніх дверяхнемає Блоків керування - установка даних моторів - неможлива.>
LO_Elektrische_Laderaumabdeckung:VN_installed
LO_Elektrische Laderaumabdeckung aktiv:VN_active

Меню в ГУ додався відповідний пункт, якщо нам необхідно вимкнутиможливість розкриття шторки:

Меню в ГУ. За Easy Open розповідь у частині про встановленняKessy
Easy Close виявилася дуже корисною функцією, регулярно користуюся.Натискаємо на кнопку, маємо 20сек, щоб взяти речі з багажника іпіти. Машина сама закриється і стане під охорону.
Загальний вигляд кришки багажника з приводами

Невелике відео як це все працює

<
Всім дякую за увагу, удачі і поки!
