Чому ж так темно) Лікуємо підсвітку кнопок ЄСП

Це пост із списку:Прибрати недостатки!
Одразу, це не гід як треба! інфи по переробці підсвітки багато, цепросто пост про те як робив це я)) Дякую за розуміння)
В моєму Грандіі не працювала підсвітка кнопок склопідйомників уводія, а нещодавно перестало світитись на задній лівій двері, цеможна сказати і був знак від Гранді, Настав ЧАС)))
Перешим чином був знятий модуль ЄСП водія, щоб розібрати ідістатись лампочки підсвутки, я не особо хотів перероблювати надіоди, на мій погляд лампочки більш аутентично, і більш підходитьпід колір і яскравіст з панелю приладів. Тому погугливінфу:водійський модуль знімається з передньої частини модуля (поруху авта), а ось переднього пасажира знімаеться з задньої частинимодуля, задніх пасажирів кріпляться на болтах, під заглушкою, Торкс10 -тим, і піддіваеться з задньої частини, якщо знімати не з тієїсторони то є ризик зломати фіксатори і направляючу, і триматисьбуде погано) БАЖАНО мати знімачі пластикові, або непотрібнупластикову картку, теж працює)

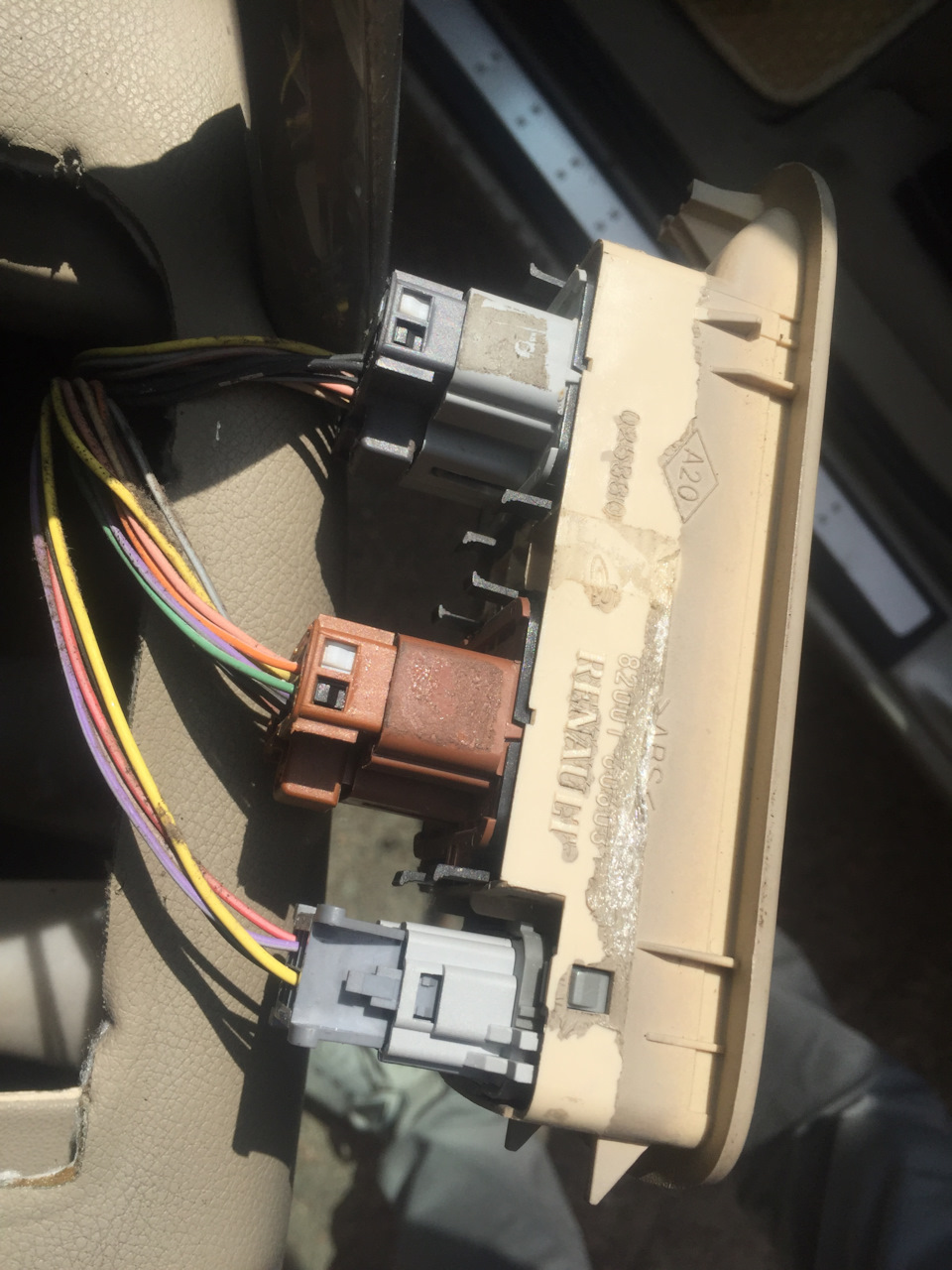

Перепутати фішки складно, відрізняються по кількості пінів, кольоруі направляючими (ключми)

Перепутати фішки складно, відрізняються по кількості пінів, кольоруі направляючими (ключми)

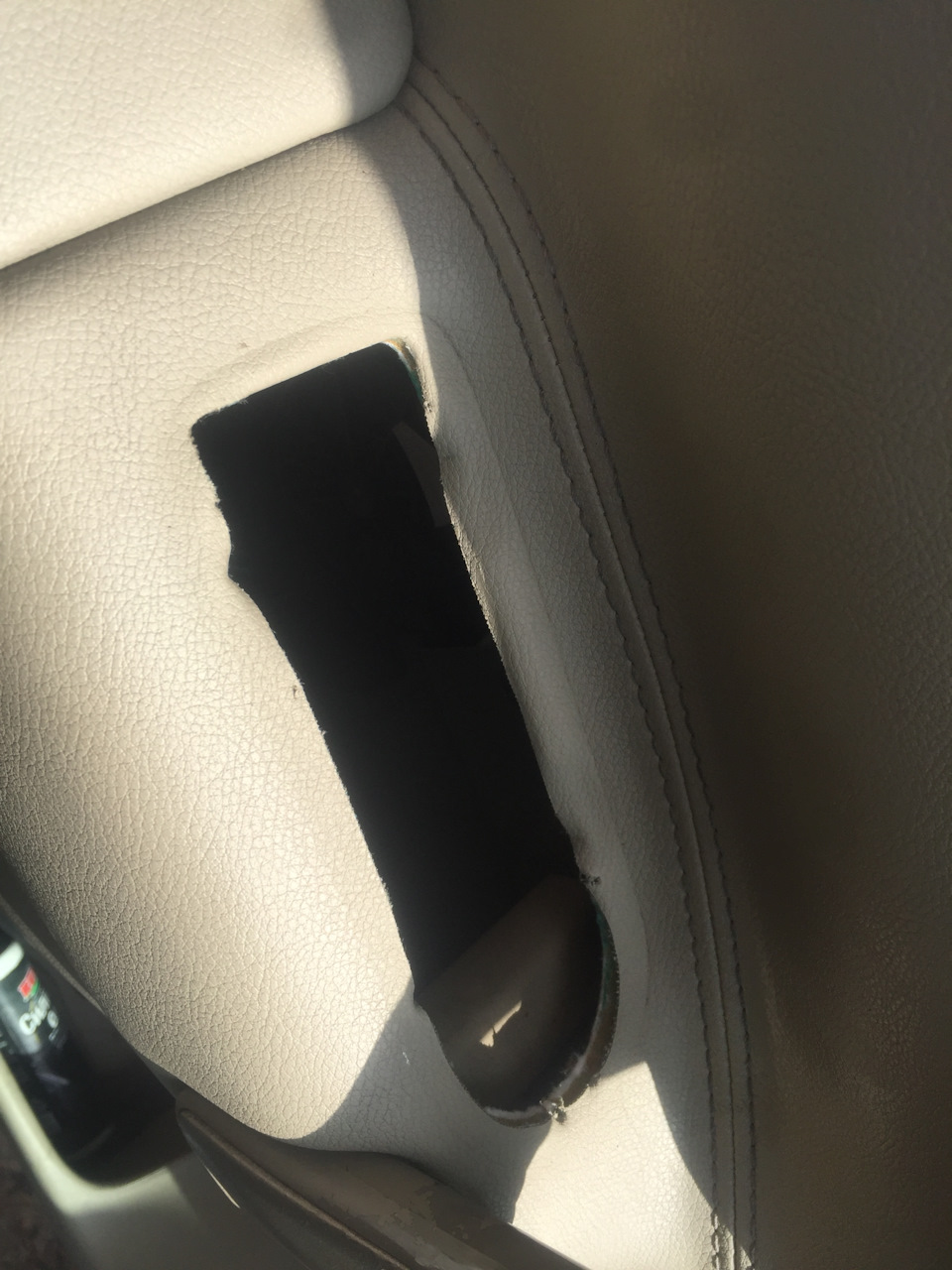

Звістно під модулем багато грязі, треба щоб було чисто)

Знятий модуль тащимо в комфортне робоче місце, продовжуєморозбирати.

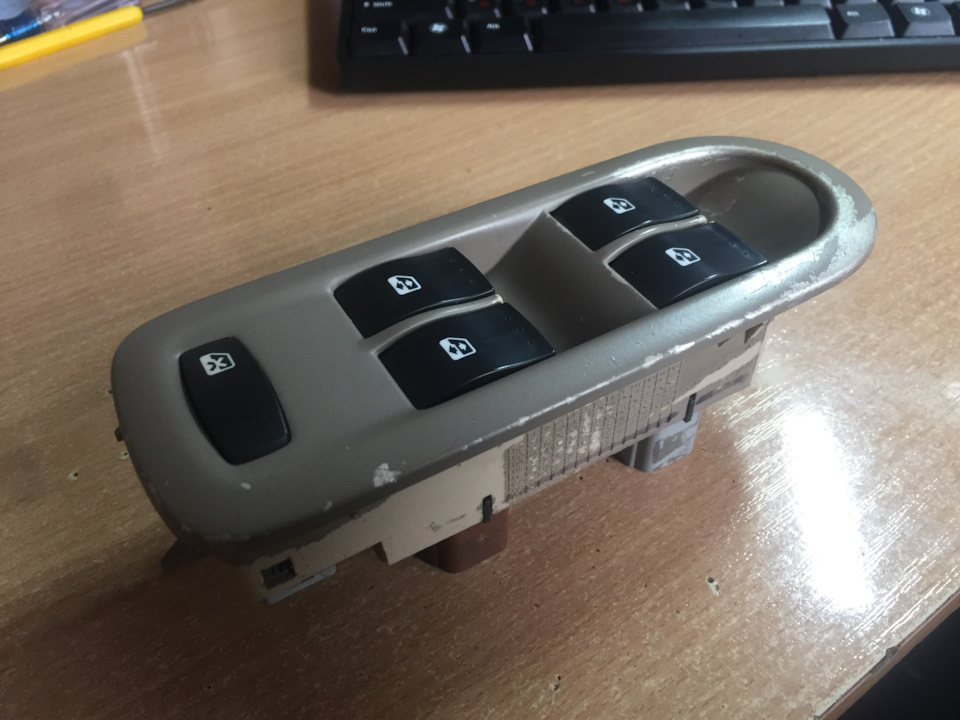

Знятий модуль

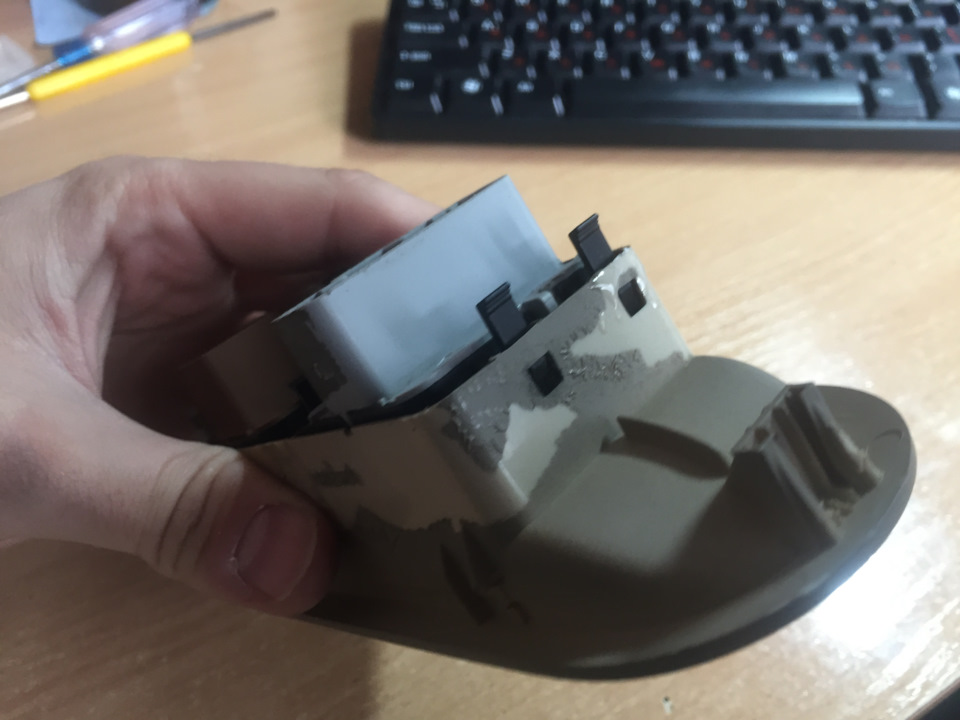

Самі кнопки знімаються просто, нажимаемо на ножки фіксаторів ікнопки виймаються без особих зусиль.

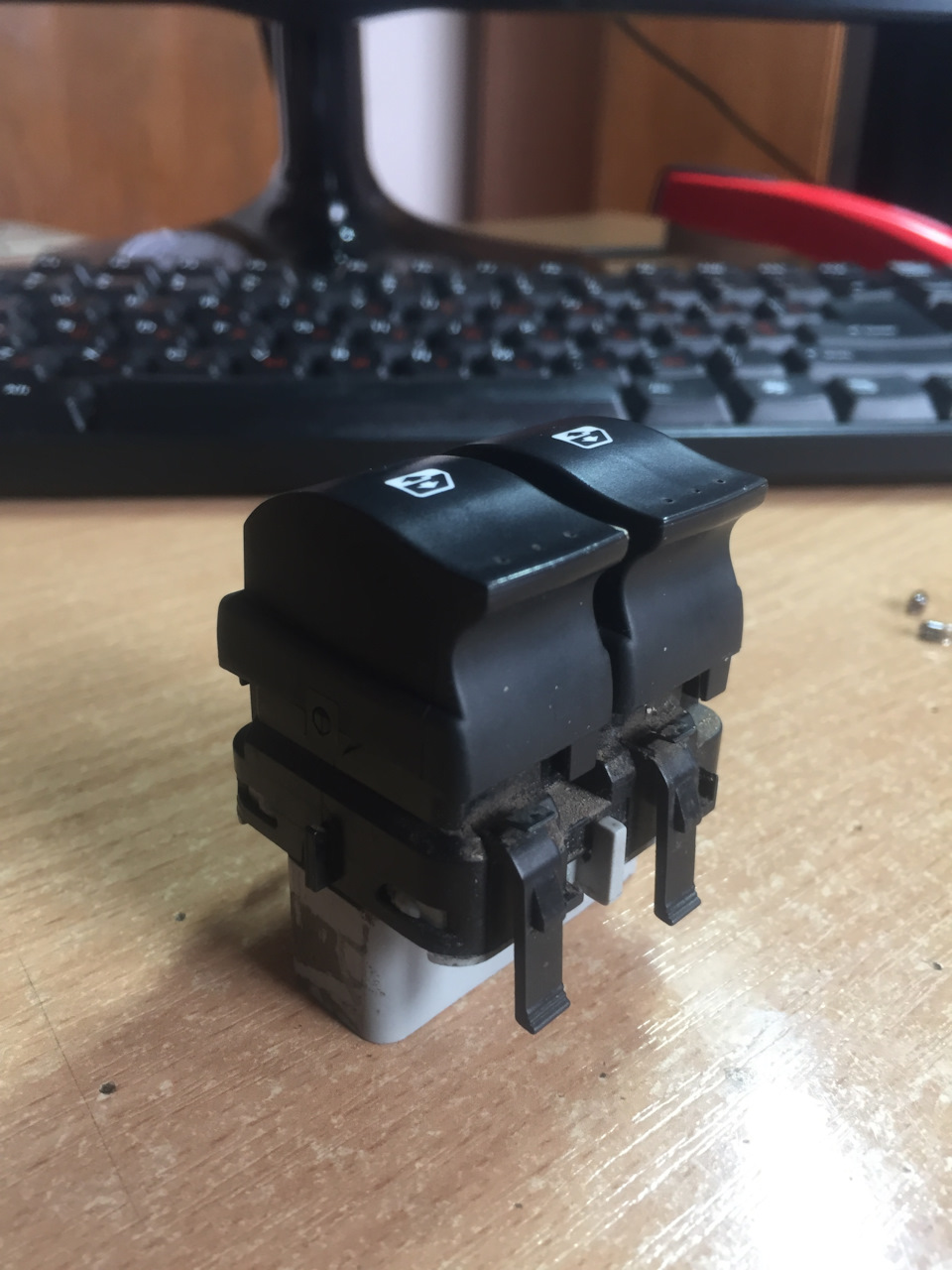

Ножки з обох сторін, по 4-ри на кожну комбінацію кнопок

Наступний шаг. Є два варіанти:1-й можна зняти тільки з плати, кудипідключаються фішки, для цього тонкою викруткою піддіваємо чорнийпастик і обережно виймаемо плату, на якій знакодяться самі кнопки (мікрики) та підсвітка. 2-й знімаєто пошагово спочатку кнопки зпосадочного пластика, а потім пластик від плати. Я вирішив зніматиусе почерзі з метою почистити від пилу і грязі.

Зняті кнопки

Самі кнопки тримаються на вушках з двух сторон кнопки, длязручності, простіше зняти спочатку вушко яке тримає кнопку всередині, таким чином кнопка зміститься на зовнішню сторону, тимсамим полегчуеться зняття кнопки.

Спочатку зняв вушко що в середині
Кнопка знята

По аналогічній ситуації знімаємо другу кнопку. Далі знімаємопосадочний пластик, тримається на 4-х фіксаторах, піддіваємо ізнімаємо.

Далі розборка тільки з випайкою)

Знімаємо кронштейни на яких тримаються лампочки, піддіваємо тонкоювикруткою, деякі трохи прикипіли і неодтразу пішли, але обережнопотроху і вийняв. Самі лампочки одразу видно в якому стані.

Видаляємо старі погорівші лампочки

Самі лампи тримаються на вусах, кронштейном ці вуса прижимаються доконтактів які йдуть з плати. Відтягуємо вуся і виймаємо згорілулампу.

Сам кронштейн
Лампа вивільнена

Примітивний вимірювання лампи, але стало зрозуміло що лампа стоїтьТ3 з глибиною 5мм 12V 0.56W. Беремо зразок і відправляємось наавторинок за лампами. По глибині нас не сильно важливо, щоб було5мм, запас по висоті в кнопці присутній.

Глибина посадки лампочки

Стандарт що знайшов по авторинку це Т3 8мм і більше. Ціна однієї11грн, але одразу взяв 10шт с запасом, загалом потрібно 8шт, 2-іпрозапас мало лі якась згорить а бо не буде робочою, так івиявилось 1-а була не робоча, візуально ціла і нитки теж цілі, алене працювала(

Т3 8мм
Комплект з фільтрами для заміни

Знімаємо стару лампочку по аналогії ставимо нову, підгибаємо вуса, і залишок відрізаємо.

Чисто охайно і працює

Одну деталь забув, на старих лампочках були сині ковпачки (фільтридля зміни кольору), спершу коли поставив без них, світило ярко алежовто, і відрізнялось від кольору на панелі приладів, вирішивпоставити обратно, але один ковпачок порвався і довелось щосьпридумувати. Про це трохи згодом)
На кнопці водійського скла, сама кнопка дуже сильно люфтить, такевраження що там нема пружини, вирішив в цьому розібратись, так яквже дістав. Проблема була проста, на пластику, який закриває плату, по бокам є тоненька проволка, так от вона і є тією самою пружиноюна кнопках.

Пружинка на правому зломана

Проблема була виправленна скрепкою, вирівняв відрізав нужний кусокпоставив на місце, вуаля) кнопка стала туго натискаться.

Донор

Збираємо усе в обратному порядку, наплутати важко бо усі пластиковідеталі мають свої направляючі (ключі) і якщо ставити неправильно томожна зломати, але зрозуміти що ставишь не правильно легко, бонормально воно туди не зайде))
Повернемося до втраченого фільтра! Усі фільтра вирішив розкинути покнопкам ЕСП, а в кнопку блокування дверей там фільтр будумудрувати) Знайшов напів прозорий пласти (з захистного скла длятелефона) з двух сторін поклїв прозорий голубий скотч (не їзоленту, знайшов в старих коробках була поклеена). Потім з неї вирізавмаленький шматочок десь 3*3мм, довелось трохи підточити і без клеютуди встало плотно.

Пластик від захисного скла для телефона
Встало майже ідеально))

ЗІбрав докінця, і вуаля) Краса) Але потім знову буде розбір модулябо треба його красити, але це вже інша історія))

пластик модуля потребує покраски
Завершений вигляд

Усім мирного неба і приємної дороги)
