Бортовий комп'ютер ABCv2.4 + кнопка багажника

Установка БК зайняла кілька годин.

Датчики:
Датчик зовнішньої температури розташував з боку передньоголівого бампера.
Датчик ОЖ розташував на патрубку ОЖ, закріпивши стяжками і закрившигофрою.Хоча виробник рекомендує фіксувати датчик на металевийфітинг (для більш точних показань) в розріз на нижньому патруб Алея поки вирішив що мене влаштує так як я зробив і не було бажаннярізати патрубок, можливо потім скоригую установку якщо раптом невлаштує. Датчик температури салону встановив поряд з тунелемкоробки передач. >

Провід для підключення:
Датчик швидкості — під бордачком дріт червоний з оранжево-жовтоюсмужкою Датчик форсунки - під бордачком, знімаємо ЕБУ, знімаємоізоленту від товстого пучка проводів і шукаємо товстий жовтий дріт (не підключав до нього, тому що там було 3 жовті проводи і різатикожен не бачив сенсу), червоний із чорною смугою або чорний ізчервоною смугою. Підключився до чорного до червоної смуги.
АСС узяв з магнітоли.
Постійні +12В і землю взяв з фішки парктроніка центральноїконсолі.<

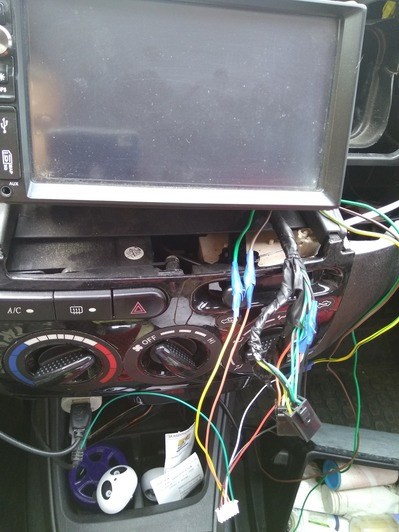

Підключення до фішки

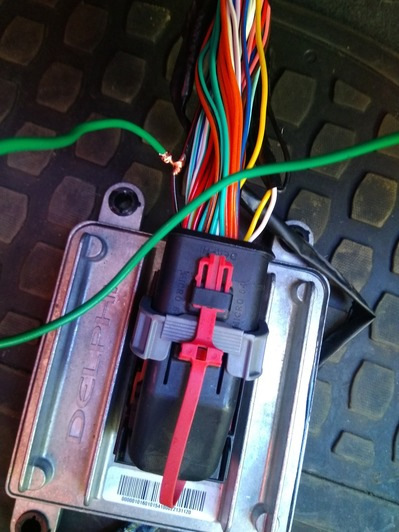

Підключення до чорного дроту з червоною смугою біля ЕБУ до датчикафорсунки

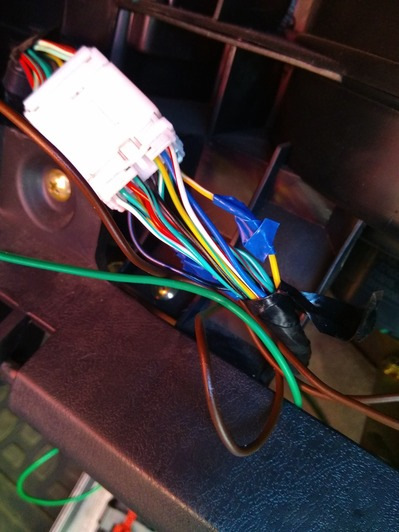

Підключення до датчика швидкості

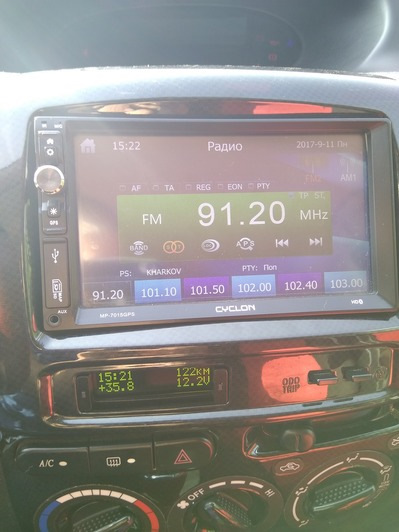

Підсумковий результат:
< /p>
За словами виробника бортовий комп'ютер ABCv2.4 відображає дужеточні дані про витрату палива (газ/Бензин).

Встановлюється в посадкове місце парктроніка центральноїконсолі.
Управління 2-ма кнопками.
Дисплей має високу якість зображення. Чорне матове тло, дозволяєчітко бачити символи при прямому попаданні променів світла надисплей, вночі не сліпить очі, тому що світло випромінюють тількисимволи.
1. Клімат - контроль (включає/вимикає реле управління кондиціонераза рахунок заданої температури в меню та реальних показань датчикав салоні автомобіля)
2. Спідометр
3. Тахометр
4. Одометр
5. Добовий одометр
6. Вольтметр
7. Температура охолоджувальної рідини
8. Температура довкілля
9. Температура в салоні
10. Замір розгону до 100 км/год.
11. Календар
12.Середня витрата на 100 км
13. Миттєві витрати на 100 км
14. Кількість витраченого палива
15. Годинник
16. Контроль ТО масла у двигуні
17. Контроль ТО олії в КПП
18. Контроль ТО свічок запалювання
19. Контроль ТО повітряного фільтра
20. Сигналізація перевищення t двигуна 102 ° С
21. Сигналізація перевищення ліміту ТО
БК має чотири режими роботи:
1. Режим установок,
2. Двигун заглушений, запалення увімкнено,
3. Двигун заведений, машина стоїть,
4. Двигун заведений, машина рухається. . Напруга живлення 6 - 18В
2. Максимальний струм споживання 0, 064 А
3. Максимальний розмір символу 5, 56×2, 96 мм
4. Зона відображення 56, 21×11, 5 мм
5. Дискретність показання тахометра 1 про. У хв.
6. Макс. Відображення одометра 999999 км.
7. Макс. Відображення добового одометра 9999, 9 км.
8. Макс. Кількість витраченого палива 9999, 9 л.9.Макс. Введеннязначень до ТО 65000 км
10. Крок введення ТО 1000 км
11. Точність вимірювання температури 0.5 °С
12. Діапазон робочих температур -30 ... +70 ° С
13. Спідометр 0…999 км/год
14. Крок спідометра 1км/година
15. Тахометр 0 ... 9999 про/хв
16. Крок тахометра 1 об/хв
17. Вольтметр 5.8…20 В
18. Датчики температури -55…+127 °С
19. Тест на розгін до 100 км/год крок 0, 1 сек
20. Макс. Відображення середньої витрати на 100 км 99, 9 л
21. Крок середньої витрати на 100 км 0, 1 л
22. Макс. Відображення миттєвого рас. На 100 км 99, 9 л
23. Крок миттєвої витрати 0, 1 л
24. Крок одометрів 100 м
25. Час години, хвилини
26. Період ТО 1 км до заміни

Важлива інформація про пробіг і витрату знімається безпосередньо здатчика швидкості та форсунки, що дозволяє фіксувати дані параметринабагато точніше, ніж при підключенні тільки до K -Line, такожреальне відображення нульової витрати при гальмуванні двигуномдозволяє досягти додаткової економії палива. По кнопці всерозписано в багатьох оглядах, тому нічого нового не напишу .
