Усім доброго часу доби!

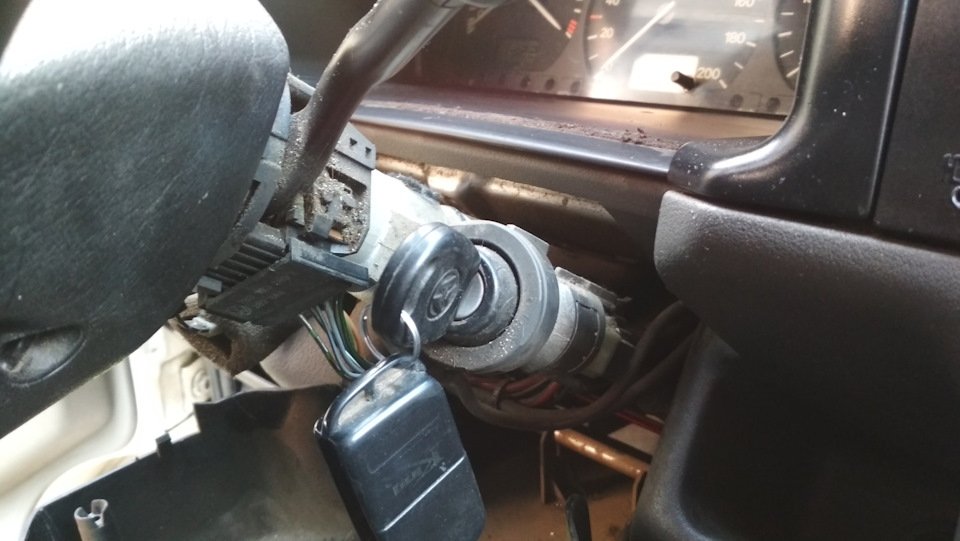

З моменту пригону авто в Україну звуковий сигнал подавався натисканням на кнопку на центральній консолі (біля вольметра). Я спочатку думав, що німці Так переробили з-за обриву в рульовій колонці, але так як на карантині все одно робити нічого, вирішив покопатися.Втім, на кнопку приходить два дроти.Перший від маси до кнопки, другий вже до сигналу, якщо я правильно зрозумів, то на самому клаксоні +12в постійно і управляється мінусом.Розібрав пластик рульової колонки, викрутивши три саморізи знизу.Взяв мультиметр в режим продзвінки, один щуп на масу, другий на сьомий пін роз'єму біля перемикача двірників, схеми не знайшов але побачив там провід відкушений під корінь. На кермі - мультиметр пищить, ну думаю може просто контакт в кермі є але слабкий і сили струму не вистачає.Пошукав провід того ж кольору, встромив його замість щупа, включаю запалювання - бібікає.Навіщо було різати штатну проводку і пускати додатковий провід через кнопку, не зрозумію, але може мій досвід комусь у нагоді.
На наступний день сигнал перестав працювати, проміряв весь ланцюг скрізь є і маса і плюс, виявився відгнилий оконцеватель на самому клаксоні. У блоці запобіжників за звуковий сигнал відповідає реле #11 (у моєму випадку це перемичка) і запобіжник #13

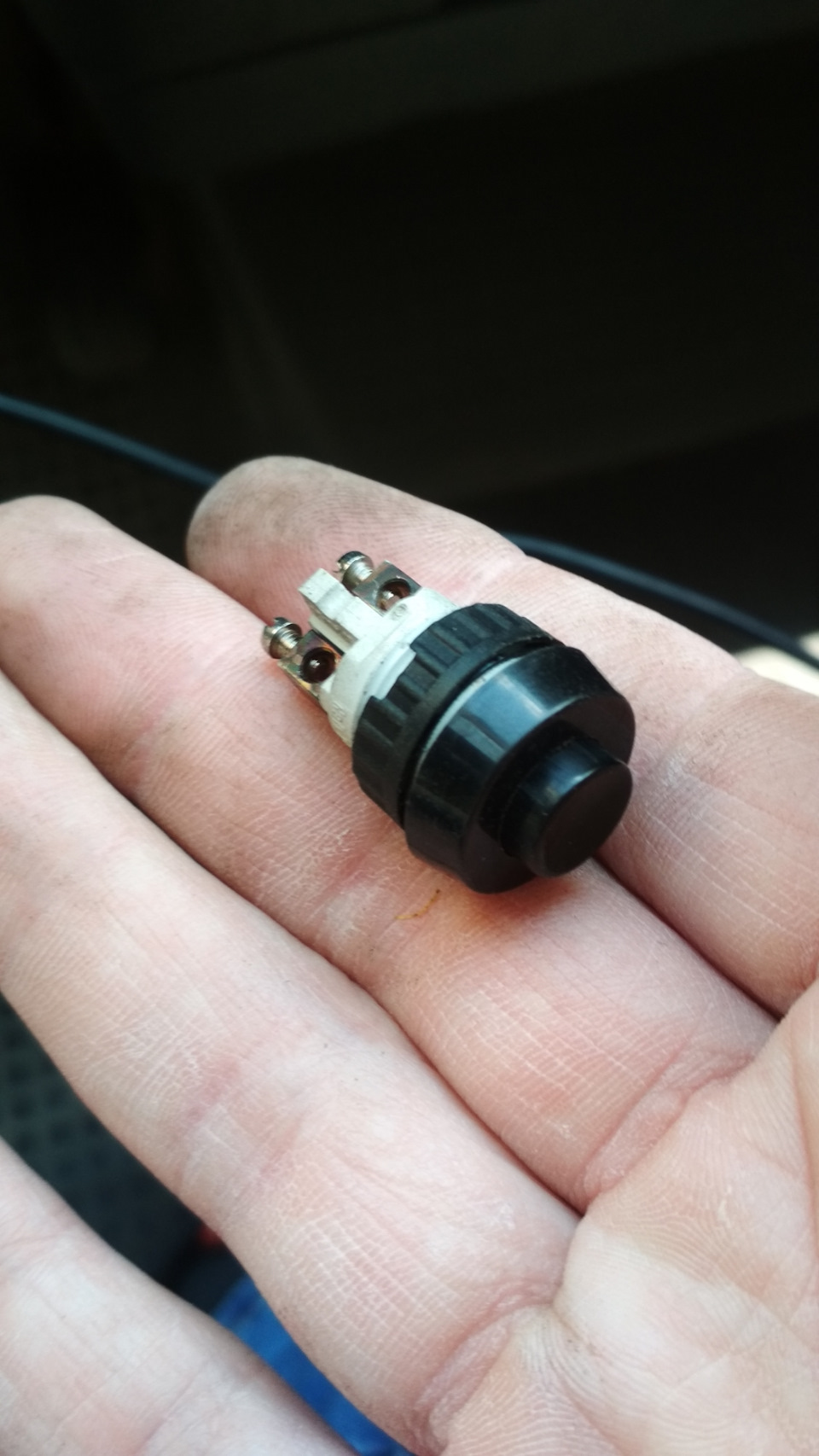

Це та сама кнопка

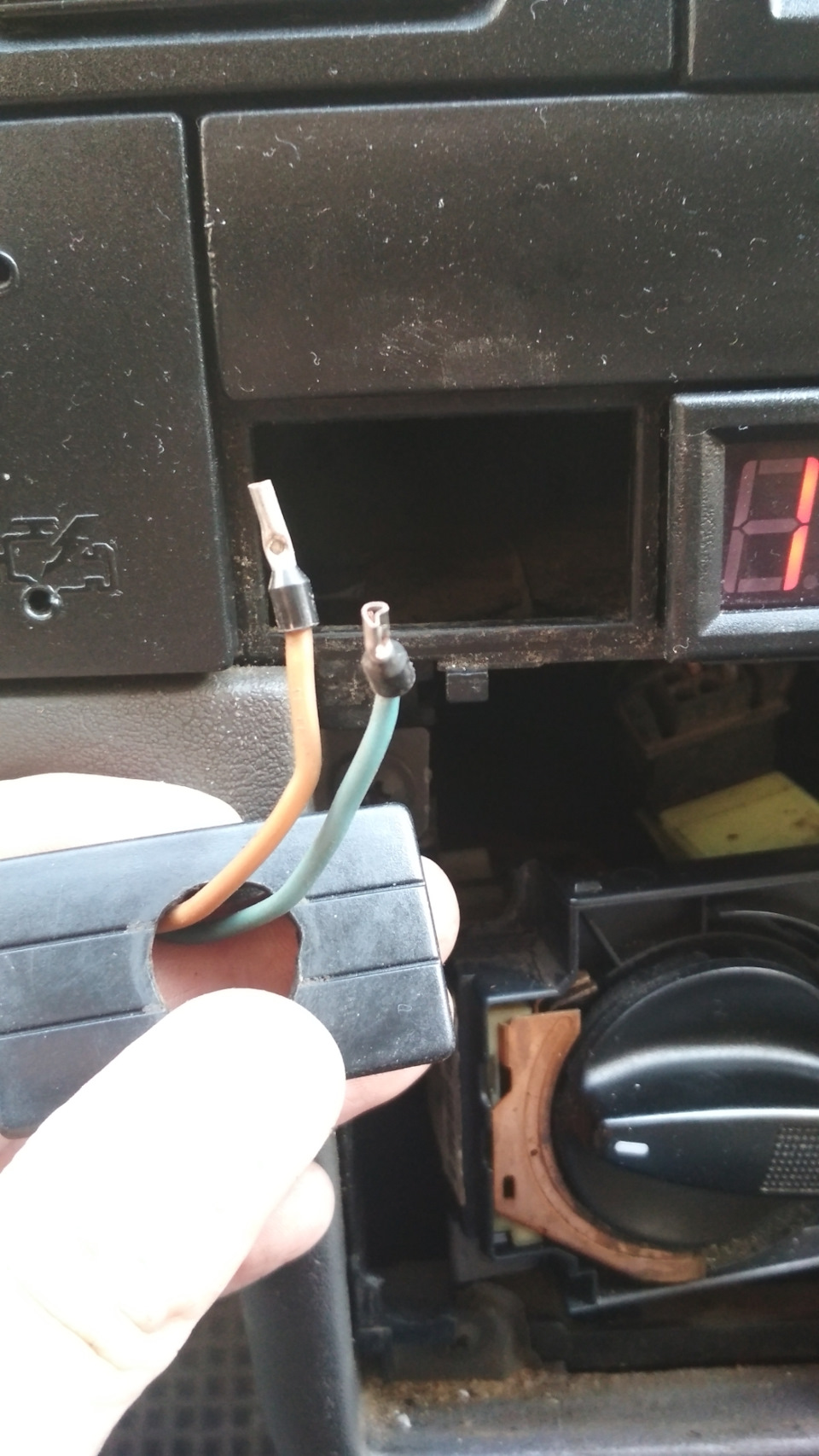

Проведення до неї

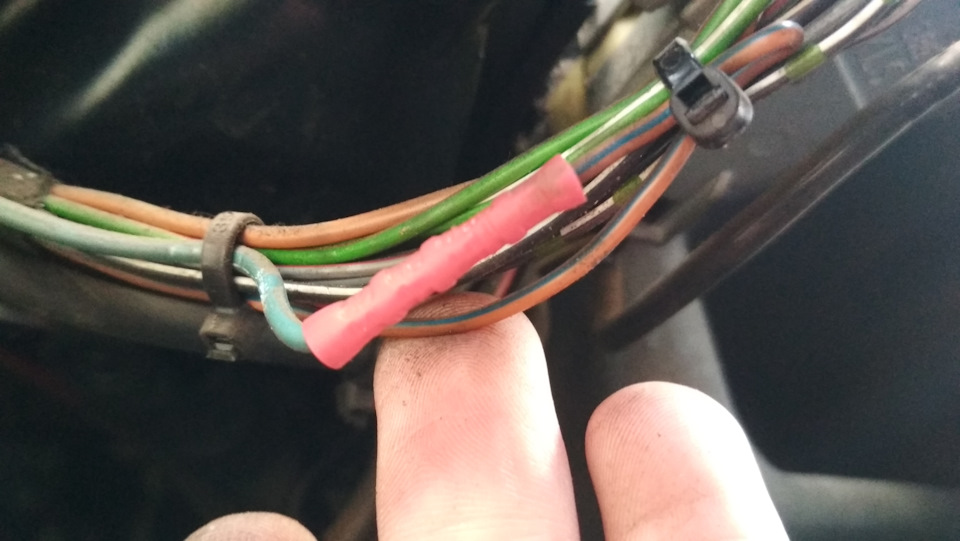

З'єднання заводського дроту з

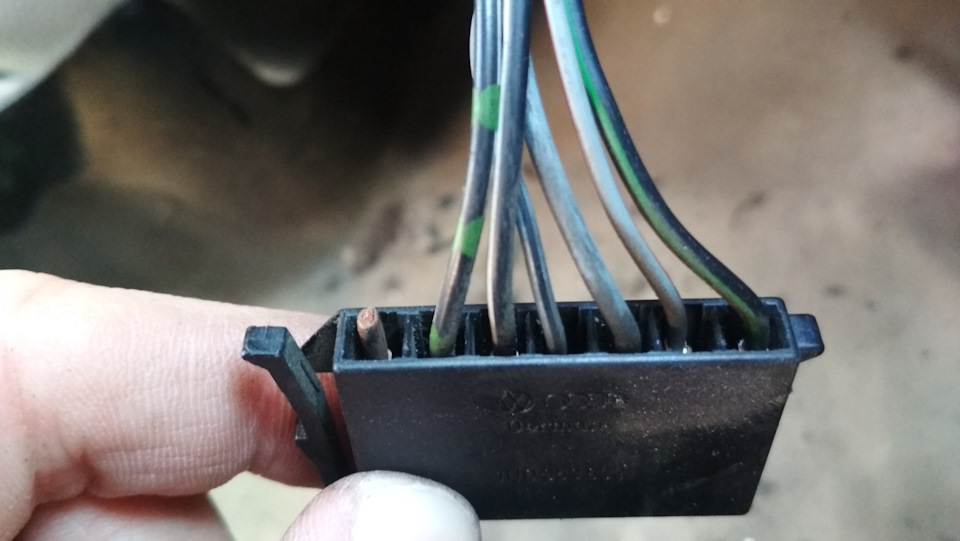

Той самий роз'єм та відкушений провід
Запчастини на фото:703953503E












Коментарі(2)
kataklizбув 2 роки тому
Руслан Абрамович
Їжджу на Chery Elara 2 літра
Львів, Львівська область
Якщо на місце 11 встановити реле 53 або будь-яке 4 контактне, можна розвантажити кнопку сигналу на кермі. Мінус на сигнал піде через контакти реле.
Soroka626авторбув 11 місяців тому
Я про це думав. Потрібно подивитися, чи є в блоці запобіжників піни, для кашушки реле, якщо є то це однозначно краще ніж потім шукати кнопки на кермо, або саме кермо
