Друзі, хочу з Вами поділитися досвідом як я робив собі приладовупанель. І так, що мені для цього знадобилося:< - Шкали; -1 метр хорошої діодної стрічки (60 шт на метр); - 30 см червоноїстрічки;
— Двосторонній "зм" скотч — 1 метр;
— 2 стрілки з підсвічуванням;
— Люмінесцентний лак;
— Провід;
— З'єднання Мама велика і мама середнього розміру;
— 2 п'яти контактних реле "калина" вони зручні та маленькі зарозміром; < /i>

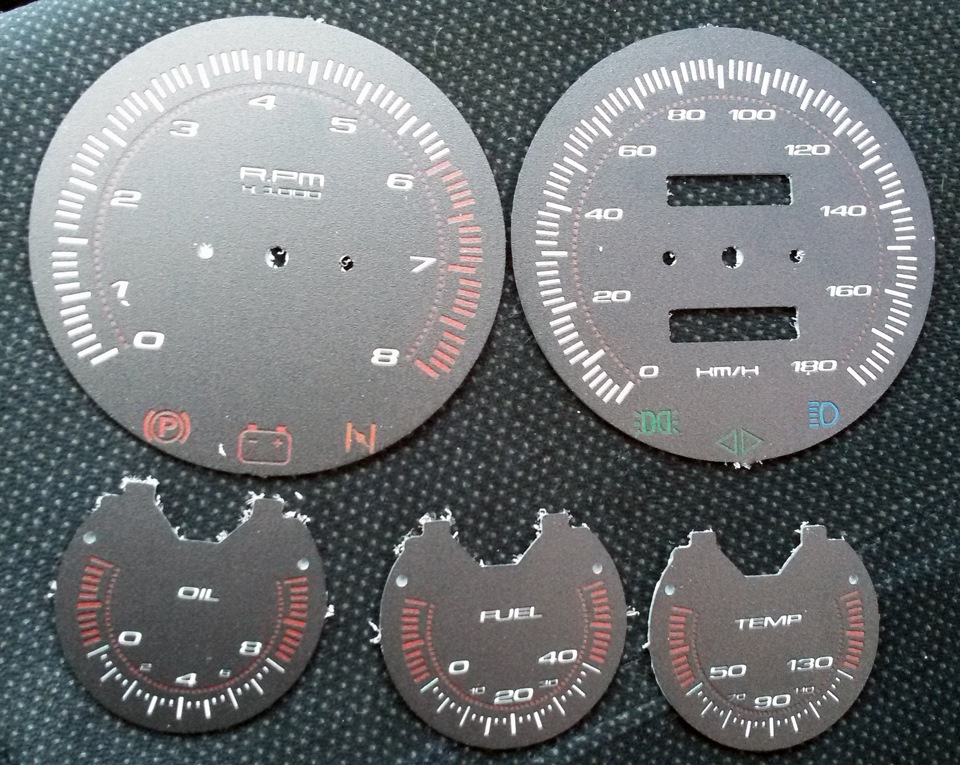

Шкали

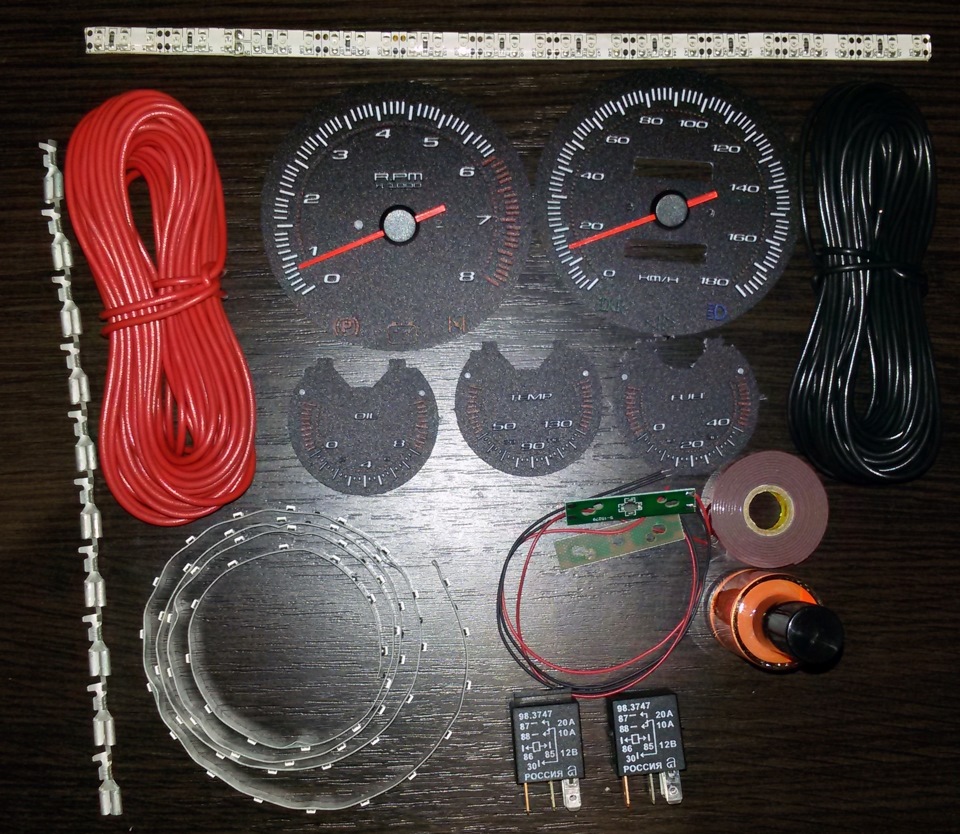

Покупка в зборі
Розбираємо прилади по черзі, я починав з датчика температури, тому що його найпростіше зробити.

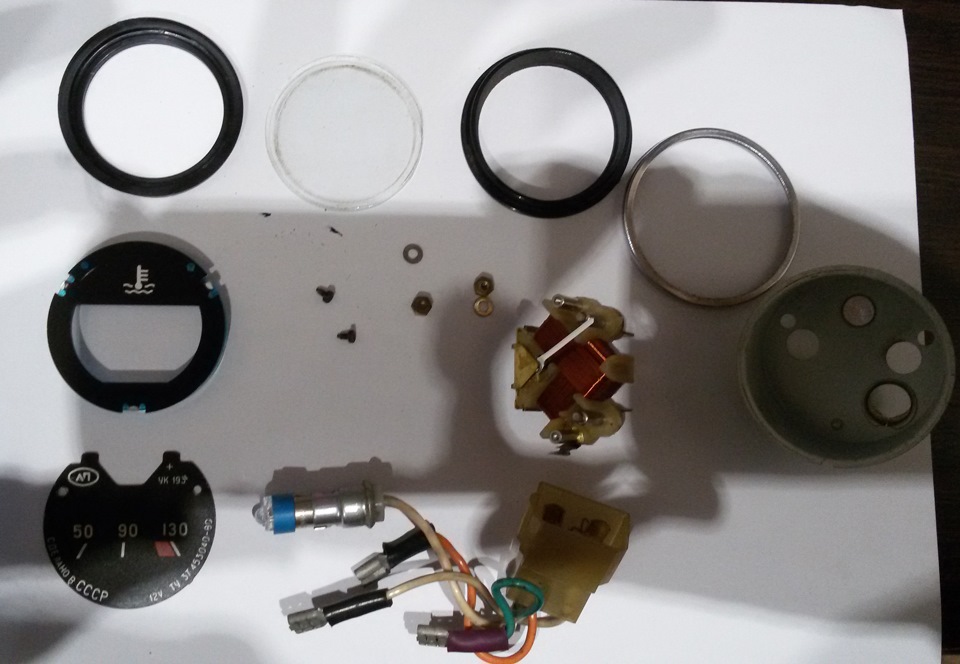

Датчик температури розібраний

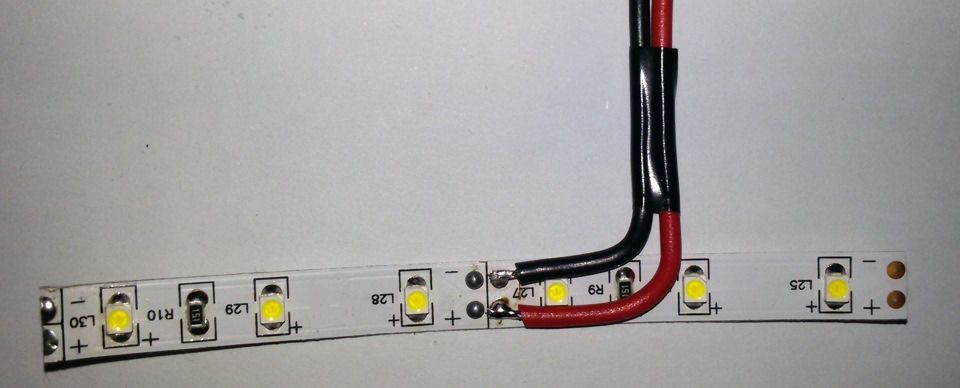

Далі відрізаємо стрічку та припаюємо до неї дроти
/>
Знежирюємо прилад усередині та вклеюємо туди стрічку надвосторонній скотч

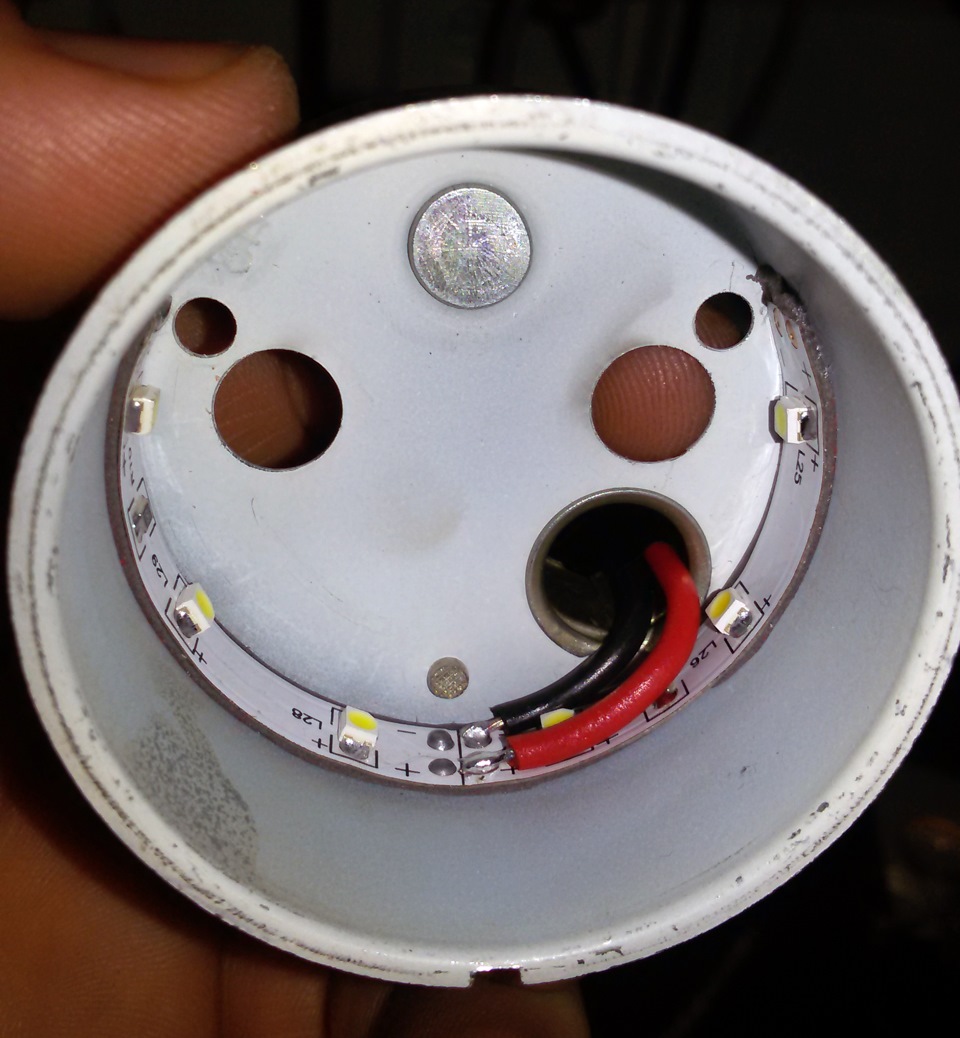

Стрічка вклеєна
Беремо люмінесцентний лак і фарбуємо стрілки у два шару, потімвстановлюємо шкалу Установлена шкала. Всі, можемо збирати прилад.Перед тим як вклеювати стрічку в прилад перевіряємо її, дотримуємося полярності. Після складання приладу, перевіряємо його.Далі розберемо датчик тиску масла і рівня палива, робимо все точнотакож, тільки тепер вклеюємо дві стрічки - білу і червону Білеосновне підсвічування а червона стрічка буде служити лампоювідсутності тиску масла і палива, що закінчується. Тобто, привідсутньому бензині прилад горітиме завжди червоним, також і зтиском олії. З маленькими приладами закінчили.
Розберемо тепер тахометр, акуратно знімаємо стрілку, тупо тягнемовгору і нікуди інакше, якщо тиснути вбік вона просто лусне, тому щовона розжарена. Вклеюємо стрічку в корпус тахометра, аналогічно іспідометра. Після чого ставимо плату підсвічування стрілки.>
Плата стрілки
Далі ставимо шкалу і стрілку. Стрілку виставляємо на нуль обертаючиїї проти годинникової стрілки, в спідометрі стрілку треба мітити їїпочаткове положення, якщо цього не зробити, потім доведетьсяпоратися. Перевіряємо прилад:
Перевірка
Після того як ми всі зібрали датчик рівня палива, і датчик тискумасла підключаємо наступним чином:Підключення приладів
Людям після складання відразу раджу купувати регуляторпідсвічування яскравості приладів від ниви шевроле, тому що колиприходить ніч ну дуже яскраво, а з регулятором просто чудово, вденьможна навалити а вночі зменшити!
< /p>
Регулятор яскравості приладів нива шевроле
Після виконаної роботи Радіємо результатом
РЕЗУЛЬТАТ
> і йдемо на ВІДПОЧИНОК
Відпочинок
