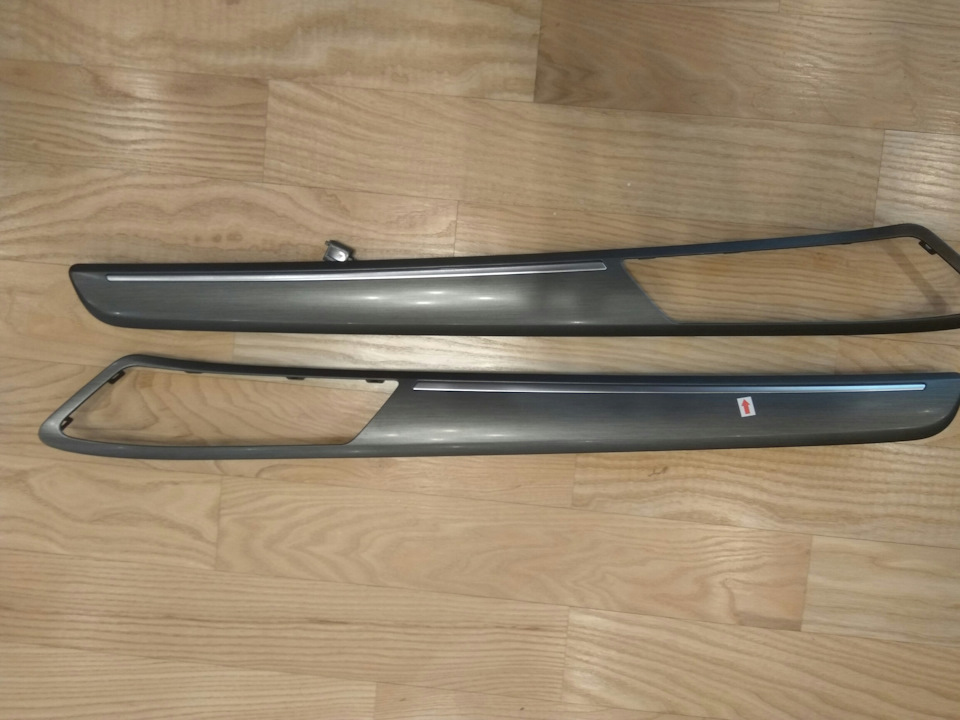

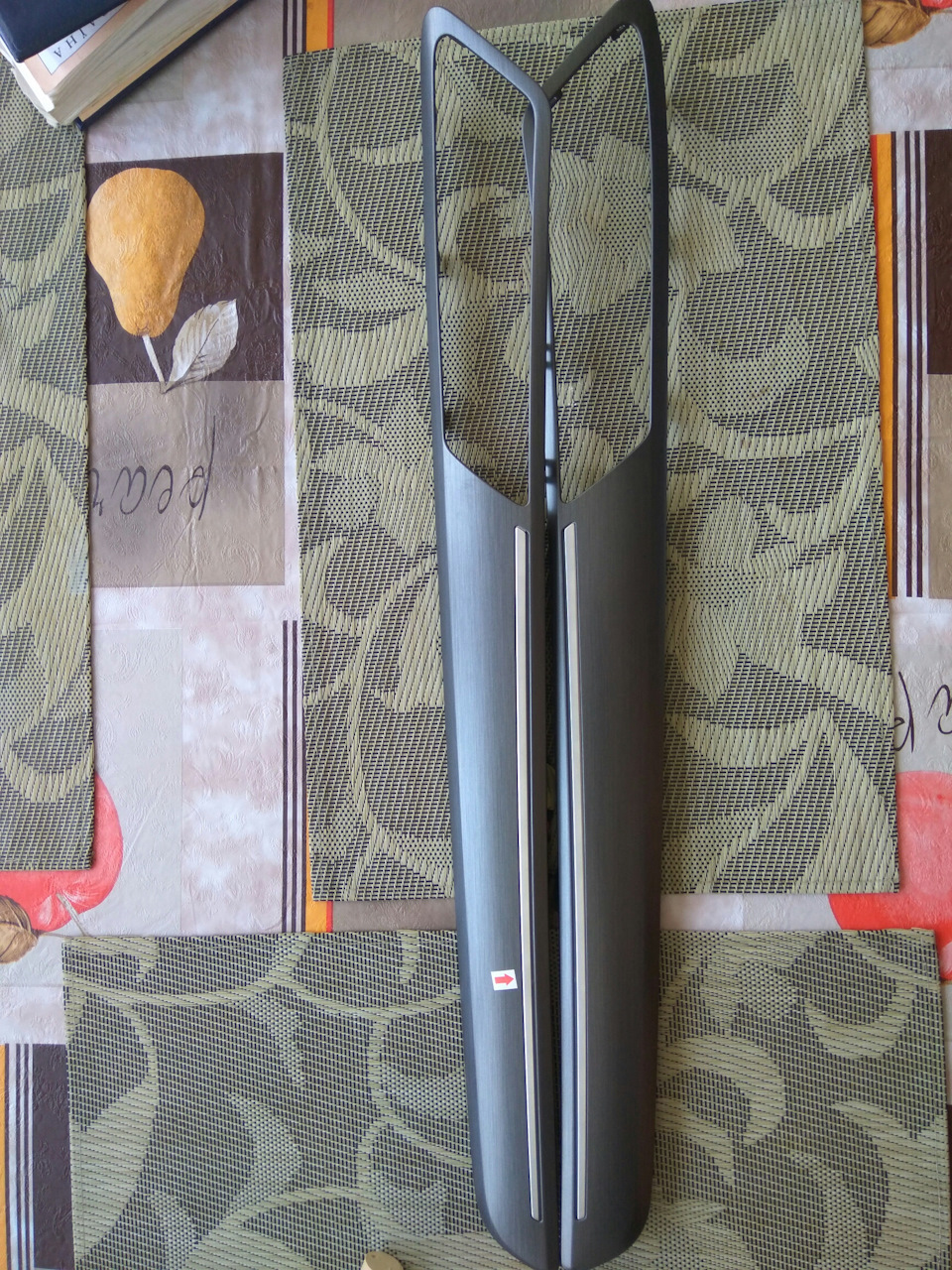

Приїхали дві вставки атмосферного підсвічування з Китаю.
За схемою не можу зрозуміти як підключати.

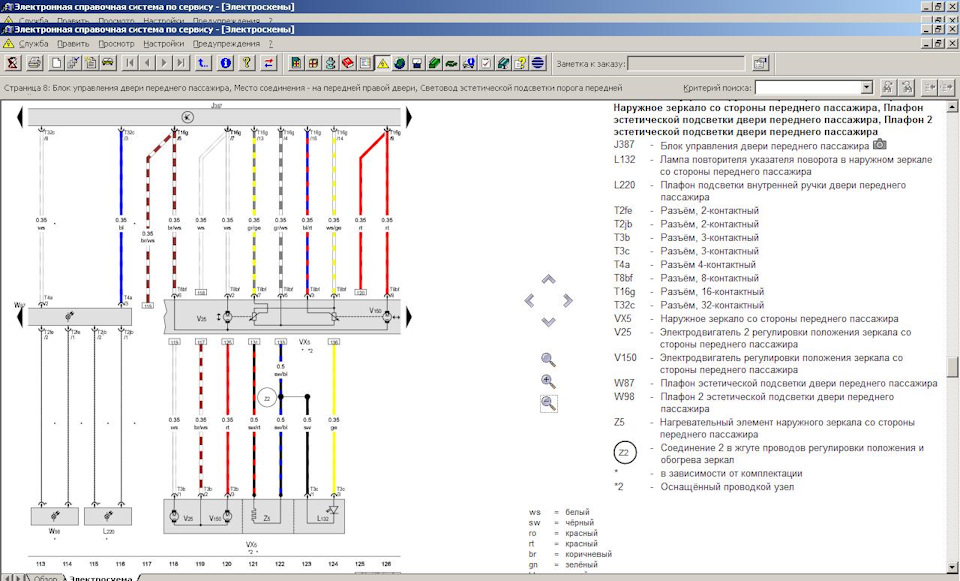

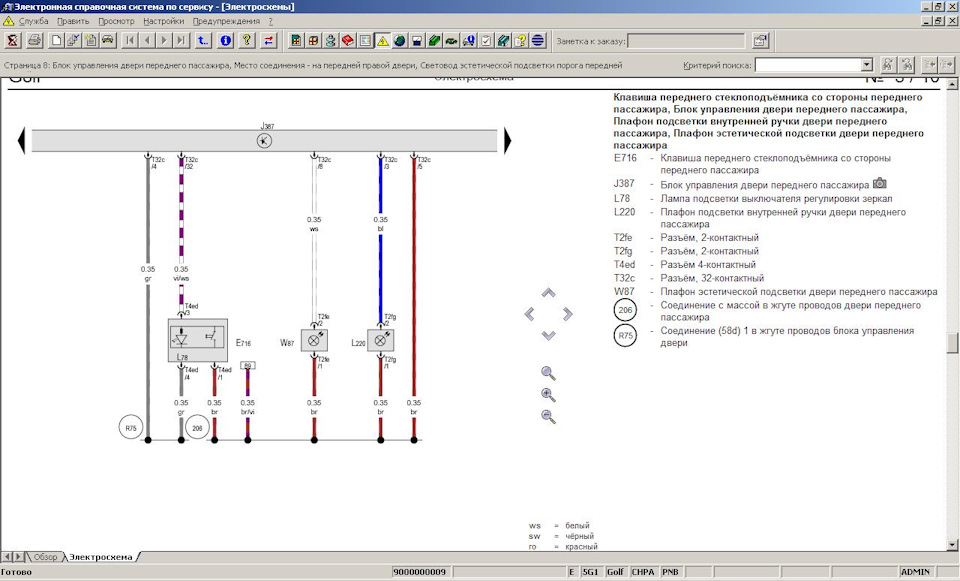

> Є дві схеми одна до листопада 2013 друга після.
Та що до листопада у неї атмосферне підсвічування підключене на 3пін блоку дверей а лампа підсвічування на 8. Ось тільки у дверяхдві лампи підсвічування. Двері - а друга на внутрішній бік ручкидверей - як наслідок щось з чимось запаралелено. Внутрішньоїручки.
А та що після листопада то там і 3 і 8 піни приходять усередину назагальний 4-х піновий роз'єм і вже всередині йде розподіл.
< /p>
А якщо подивитися інструкцію з ремонту то там зустрічаються L109 таL204 яких немає на схемах
Хто що може підказати? < br>






Коментарі20
Ця вставка з атмосферним підсвічуванням на задні двері стане цікаво?!
Вони за розміром різні
Скажи якісь контакти продзвонити треба, я в себе спробую глянути.
Вже все зроблено. Дякую
Є думка, що залежить ще від блоку в дверях твого, але це тільки здогади…
Підключай 3 і 8 і не парься. Подивися, як у тебе йде харчування на китайській приблуді, швидше за все вона після листопада.
Вона до листопада. там роз'єм на 2 піна. А після листопада на 4 піна.
Тоді ще простіше. На смугу йде 8 пін та маса.
Зі смугою питань немає. Є питання куди підключати підсвічування салонної ручки і підсвічування ручки відчинення дверей. Дивись на картинку з ельзи вище.
Дивився. Я питання не зрозумів, поки ти не пояснив) Чому ти не можеш їх вробити паралельно? Якщо там роз'єм на 2 контакти, то на кожну приблуду тягни масу і провід від 3 піна, не?
А раптом блок струму не витримає і в ньому транзистор згорить?
Навряд чи. Підсвічування, тим більше діодне, стільки струму не зжере. Я інших варіантів не бачу.
увечері народ прокинеться підкажуть.
північ наближається а близькості все немає ...
ну я собі підключав по ельзі, у мене 2 роз'єми було. правда у мене карти в зборі були
Коли карти у зборі можна продзвонити. У Ельзі 2 схеми. І вони не точні.
я вже три установки таких бачив, напиши їм у личку.

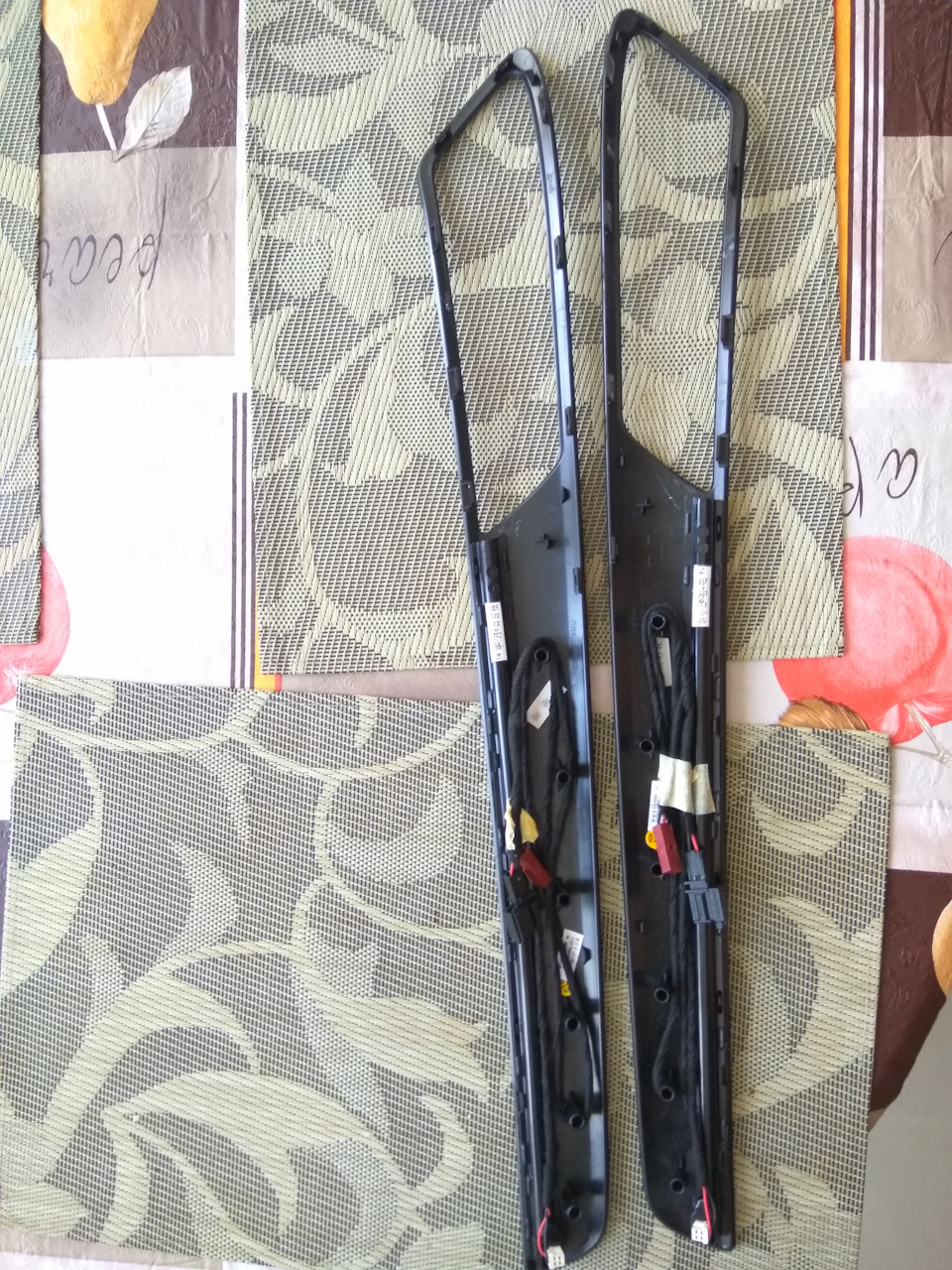

Ті хто самостійно ставив атмосферне підсвічування, не ставив підсвічування ручок. по тій проводці, що до мене прийшла з декоративною вставкою, то в паралель йде підсвічування внутрішніх ручок вона з коричневим роз'ємом. А підсвічування ручки відкрива...
у тебе два кольори підсвічування?
Так. Як у всіх хто купував у Китаї.
