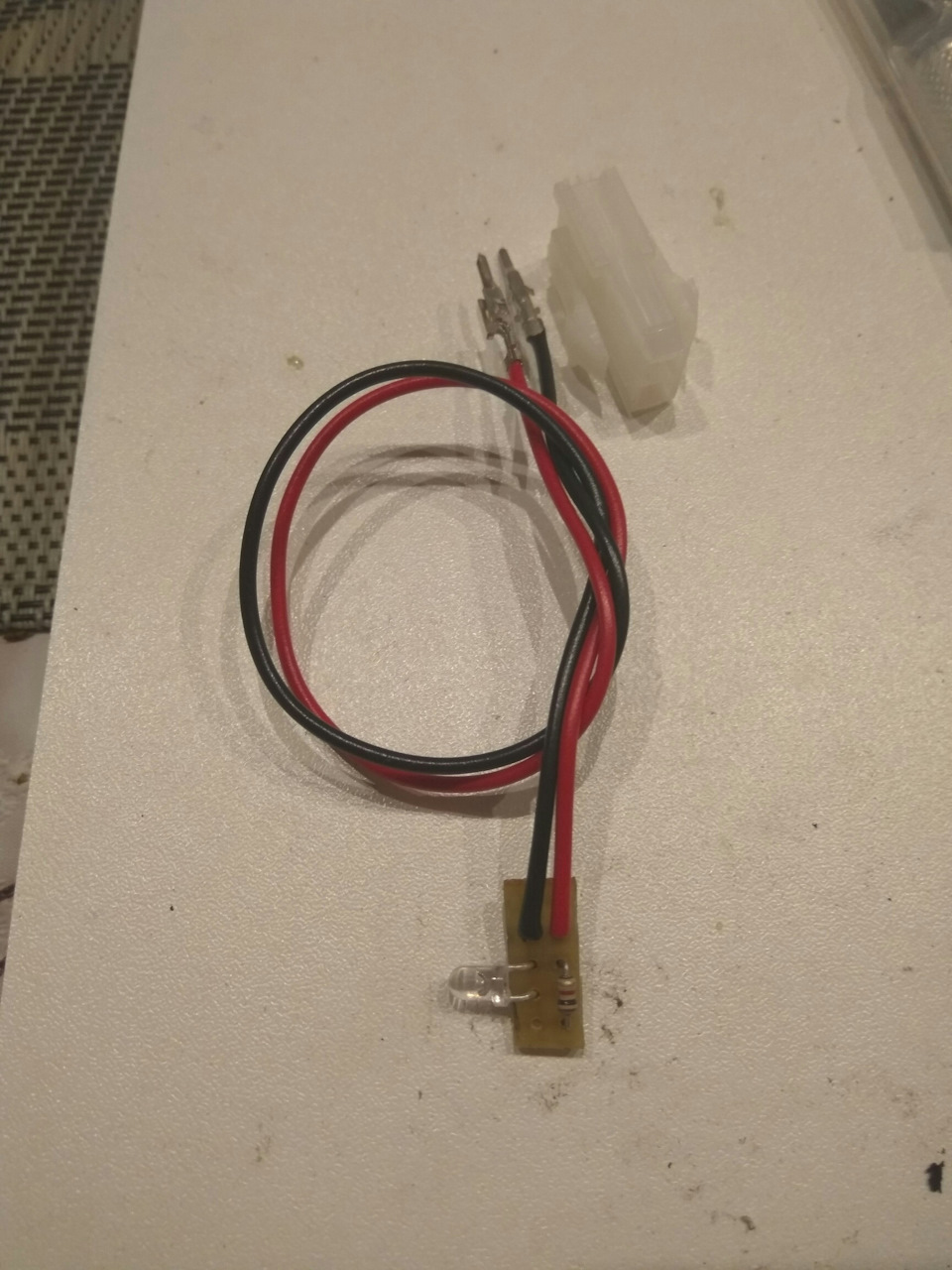

За оригінальні діоди вирішив не платити і спаяв сам.
Кому треба використав діоди UL-308H184WC та резистори 1кОм.
>

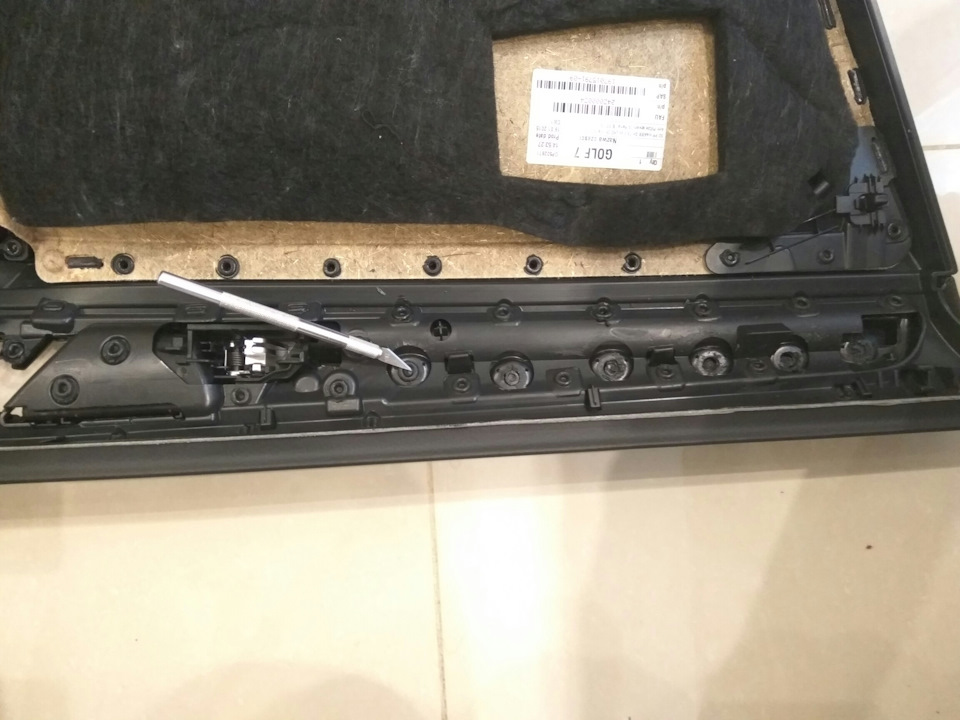

Отже зрізаю запаєні старі молдинги,

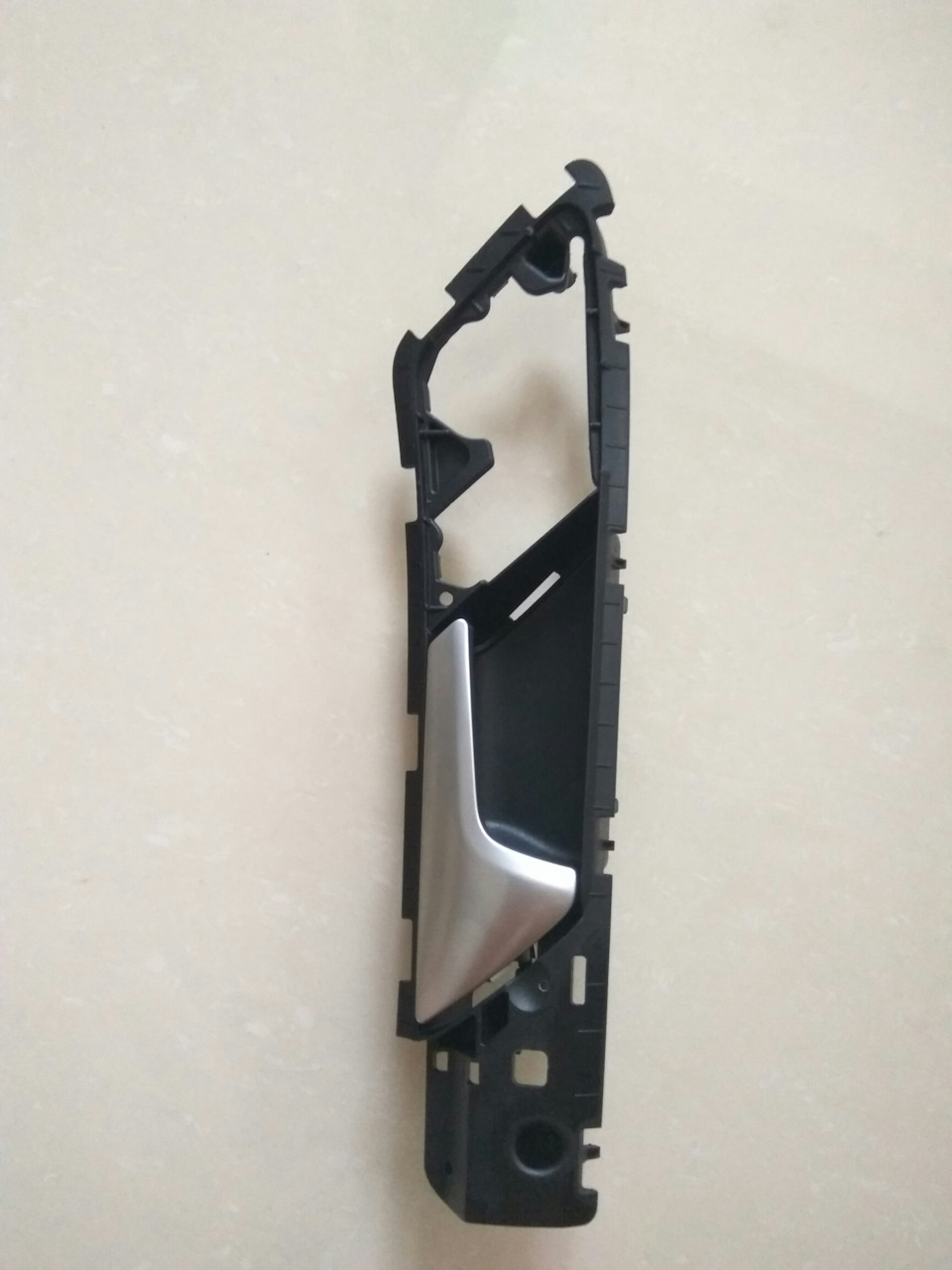

виймаю ручку відчинення дверей
і випилюю отвір маленьким гравером.
Гравер брав тутru.aliexpress.com/item/El…illing/1000004344027.html
У нас він продається під брендом Ростех або Сталь МІ 13198 знабором насадок.
Приміряю світловод.
<
Він трохи стирчить усередину карт.
Встановлюю новий декор і ручку зі світловодом і запаюю.
>
Нагріваю світловод паяльником і згинаю.

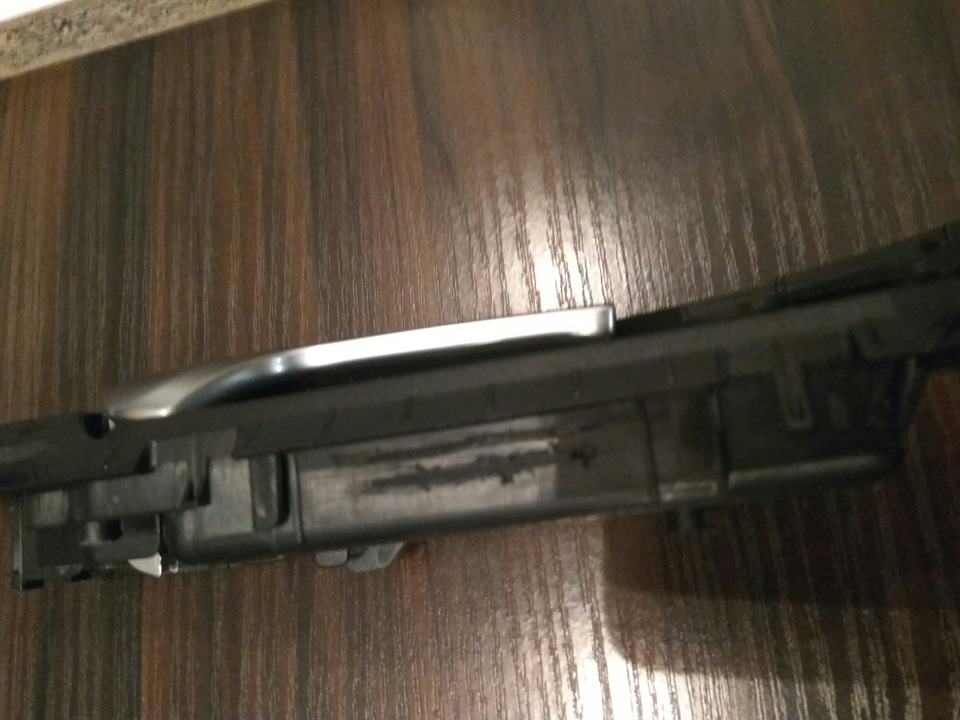

Приклеюю світловод на термо клей і заклеюю тканинною ізолентою.
br/>
Просвердлюю отвір у ручці під світлодіод. Діаметр 3мм. Такожпросвердлюю отвір під дроти. Вставляю в отвір світлодіод і запаюютермоклеєм. Знімаю старі дверні карти.
Запинаю синій роз'єм.

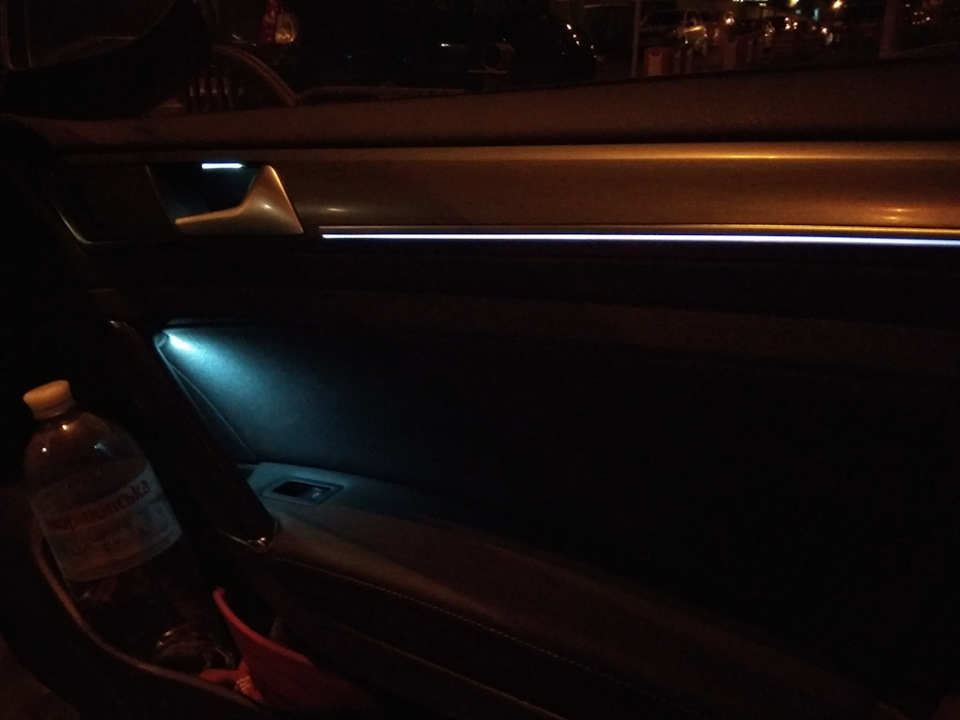

Підсвічування ручок відчинення дверей підключаю на 3 пін.Декоративне підсвічування молдингу і підсвічування внутрішньоїручки на пін 8. Також в 16 пін підключаю лампу підсвічуванняпорогів, яку встановлюю замість світловідбивача у двері. Землюпримотую до коричневого дроту з п'ятого піна.Паралельно доводитьсявисвердлити динаміки та відремонтувати юшки кріплення. Але про цеокрема посада. Результат:
Коментарі20
не робить смуга та що на всі двері порадите щосьпродається та смуга діодів окремо ?
Не дуже зрозумів яка полоса. Але щоб відремонтувати то варто розібрати. Може там діод поміняти
У мене теж аналогічна ситуація, ще взимку купивши б/в карти. Ну продавець казав все працює.Підключивши все по інструкції, закодував але результат є тільки тягнеш дверку при закритті.в меню магнітолі немає ніяких нових налаштувань освітлення салону.
Десь щось не так закодували. В залежності від блоку BCM кодування можуть бути різними
Якщо знаєте, підкажіть будь ласка, куди підключати сигнальне підсвічування та простори ніг у такому блоці
У синій роз'єм. Піни як я вказав у пості
Спасибі. Васей активується плюс на 16 пін? Тобто плюс є керуючим? Або мінус з 5 піна?
Так 16 пін керуючий
Окей, дякую. Мінус означає можна взяти просто з болта.
Не варто. Нащось воно мінус через блок пропускає.
Підсвічування ручок відчинення дверей підключаю на 3 пін. Декоративне підсвічування молдингу та підсвічування внутрішньої ручки на пін 8.На додаток до з'єднань, не могли б ви також написати кодування для OBDELEVEN (або VAG), щоб активувати освітлення...
Кодіювання сильно залежать від блоку BCM
Дякую, а ви не знайомі з VW Touran 2019? Дякую
Треба дивитися який блок bcm
Ставлю лайк, мені звичайно вистачає підсвічування дзеркалом. Оригінальні карти зі світлодіодним йдуть з різними кольорами
Це тільки у рестайлу підсвічування змінює кольори. У дорестайлі тільки білий і червоний і блакитний.
Класно зроблено, довго думав, треба мені чи ні, але все-таки швидше за все так, треба зробити підсвічування ручок, дверей знизу, ніг і дзеркал.
Чудово виглядає, ну і така трудомістка робота гідна поваги 👍
Відмінно! Але на мою для ручки занадто яскраво.
Фото дає більший контраст ніж є насправді. При бажанні можна зафарбувати світлодіод в чорний або перепояти резистор на 2-3 кОм. Але мені так подобається.
