Задні LED ліхтарі. Правильний варіант установки.

я написав, що варіант установки, який найчастіше використовуєтьсядля впровадження LED ліхтарів не зовсім правильний.

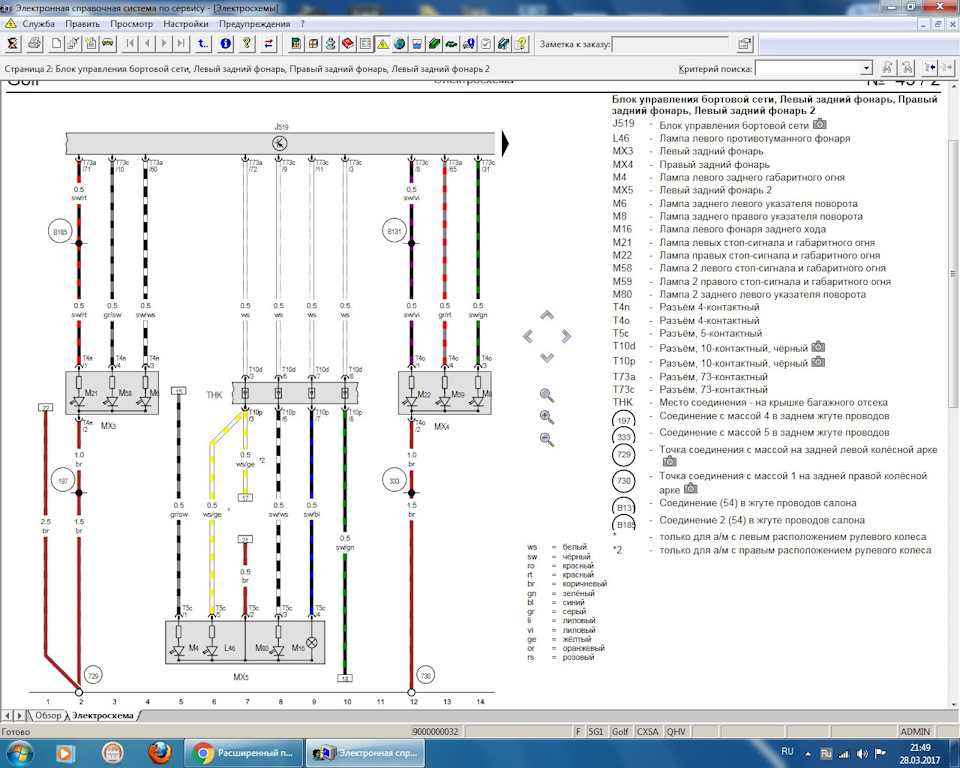

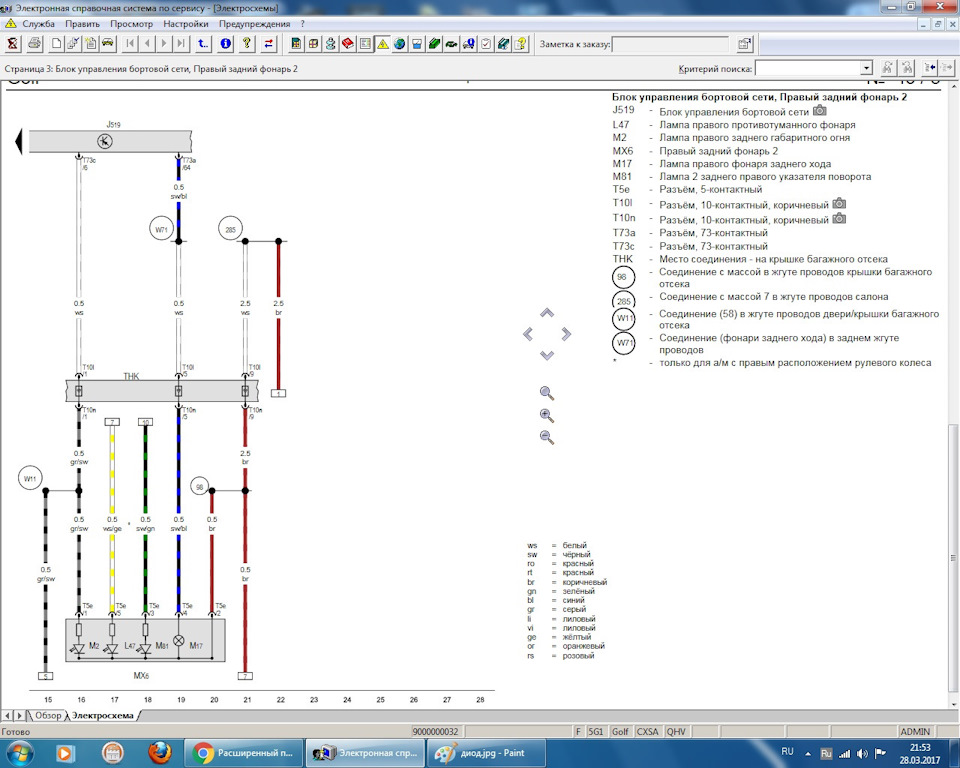

> При аналізі заводської схеми, і ретрофітної схеми, у меневиникало два питання:
1.Чому в оригінальній схемі на поворотники, які знаходяться увнутрішніх ліхтарях, йдуть окремі дроти, а ось провід габаритівнавпаки один. Поворотники горять рідко, а габарити часто... І зточки зору розподілу навантаження правильніше було зробитиретрофітну схему.
2. Висновків йдуть окремі дроти від BCM, і чому їх не повісилипаралельно пін 1. Зазвичай VAG зайвих проводів не прокладає.

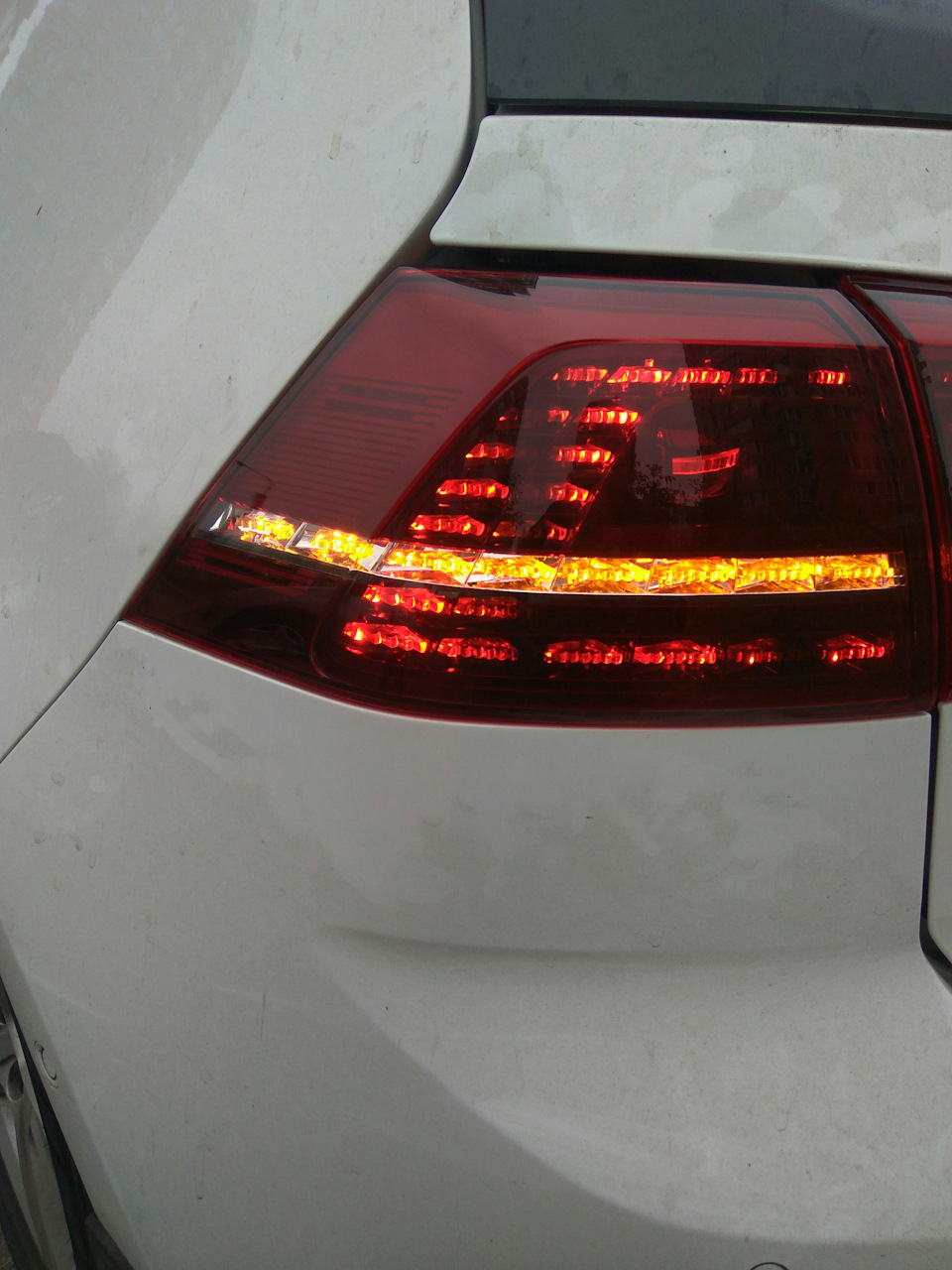

Відповідь на друге питання я знайшов ось на цьому фото

Два діода горять і габаритами і поворотниками одночасно, і припевному вугіллі, жовта лінія поворотника перекривається червоноюлінією габариту.
А далі я поліз у скан кодувань купи гольфів з цієї посади і знайшоводин з LED фарами. Це до того що якщо комусь потрібно правильнозакодувати задні LED фари або Xenon, то кодування доступні.Витратьте трохи часу на вивчення файлу, як це зробив я.
Втім, у файлі я знайшов адаптацію каналу, який відповідає за пін, який йде на два світлодіоди і побачив там таке:
(1)-Leuchte24SL HRA65-Тип навантаження 24 34 — Світлодіодністоп-сигнали
(2)-Leuchte24SL HRA65-Положення біта лампи 24 0
( 3)-Leuchte24SL HRA65 - Середній байт розташування несправностіDTC-DFCC 24 0
(4)-Leuchte24SL HRA65-Функція світла A 24 Стоп-сигнал
(5)-Leuchte24SL HRA65-Light функція B 24 не активна
(6)-Leuchte24SL HRA65 значення затемнення AB 24 100
(7)-Leuchte24SL HRA65-контроль освітлення HD AB 24 Завжди
(8)-Leuchte24SL HRA65-функція світла C 24 Загальний паркувальнийліхтар (задній ліхтар; габаритний ліхтар; межове світло)
(9)-Leuchte24SL HRA65 функція світла D 24 Габаритний ліхтарсправа
(10)-Leuchte24SL HRA65 значення затемнення CD 24 10
(11)-Leuchte24SL HRA65-Напрямок затемнення CD 24 максимального
(12)-Leuchte24SL HRA65-Функція світла E 24 блимає справа активна (обидві фази)
(13)-Leuchte24SL HRA65-Функція освітлення F 24 не активна
(14)-Leuchte24SL HRA65-Значення затемнення EF 24 0
(15)-Leuchte24SL HRA65-Напрямок затемнення EF 24мінімізувати
(16)-Leuchte24SL HRA65-Функція освітлення G 24 не активна
(17 )-Leuchte24SL HRA65-Функція освітлення H 24 не активна
( 18)-Leuchte24SL HRA65-Значення затемнення GH 24 0
(19)-Leuchte24SL HRA65-Напрямок затемнення GH 24 збільшити< br>

И по этим адаптациям понятно Канал запрограмований на стоп-сигналпотужністю 100, а також загальний габаритний вогонь (задній ліхтар; габаритне світло; Габаритний ліхтар) і Габаритний ліхтар правий зяскравістю 10 ть 0.

Вот і відповідь зачем отдельные провода на 4 пин.
Відповідь на перше питання, я нашел, посмотрев послевышеназванного, на даптацию внутреннего поворотника н двух авдо:
На одном так
(1)-Luminaire16BLK SLB35BLK SL KC9-тип навантаження 16 37 —загальний світлодіод до 12Вт
(2)-Luminaire16BLK SLB35BLK SL KC9- Позиція біта дефекту лампи 160
(3)-Leuchte16BLK SLB35BLK SL KC9-Середній байт розташування помилкиDTC-DFCC 16 41
(4)-Leuchte16BLK SLB35BLK SL KC9-Light функція A 16 Миготлива лівафаза світла< br/>
(5)-Світло 16BLK SLB35BLK SL KC9 функція світла B 16 неактивна
(1)-Leuchte16BLK SLB35BLK SL KC9-Тип навантаження 16 37 — загальнийсвітлодіод до 12 Вт
(2)-Leuchte16BLK SLB35BLK SL KC9-Позиція біта дефекту лампи 160
(3)-Light16BLK SLB35BLK SL KC9-Середній байт розташуваннянесправності DTC-DFCC 16 41
(4)-Light16BLK SLB35BLK SL KC9-Функція світла A 16 Блимає ліватемна фаза
(5)- Leuchte16BLK SLB35BLK SL KC9 Функція світла B 16 неактивна
(6)-Leuchte16BLK SLB35BLK SL KC9 значення затемнення AB 16 100

В підсумку я прийняв рішення робити все на заводі тановоксвітлодіодних фонарів. Відвідайте:https://megadriver.org/logbooks
Она реально мутная и требует резки штатные х проводов атакженаличия ремонтных проводов ение, нахрена різати провода В чохлісумки! Це пов'язано з тим, що країна витратила кілька місяців наканали С9-С10 і С3-A65.
Ну і відповідно адаптація каналів С9-С10 і С3-A65 в блоці BCMзмінюються місцями.
< /p>

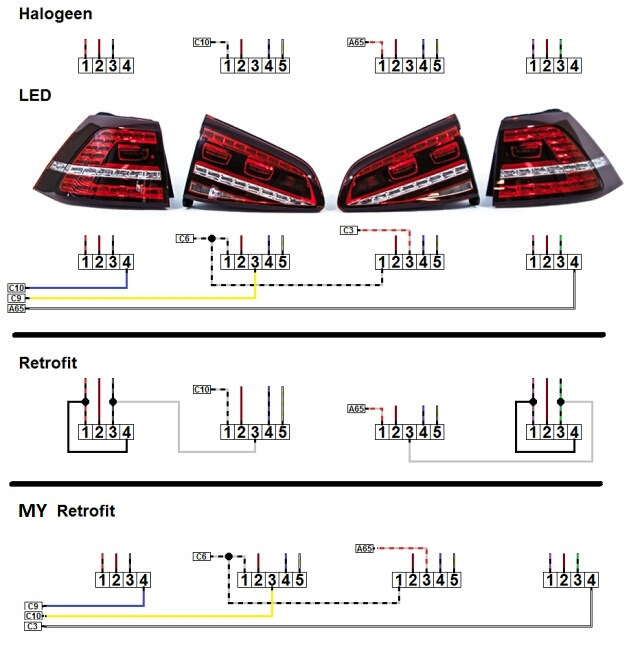

В підсумку все, що необхідно зробити:
З'єднайте контакт BCM С6 з двома внутрішніми лампами в кришцібагажного відділення № 1. Попередньо в цих роз'ємах з контактів 1переставте провода в pin ​​3.
протягнути кабель від BCM pin S9 до лівого зовнішнього фонарю pin4.< br/>
протягнути провод від BCM pin S3 до правого зовнішнього фонарю pin4.

І ник, а також різання дротів.

Для тех все же хочеться заморочитися з оригінальною схемою, але яне хочу пробувати За оригінальним інструментом можнавикористовувати його з BCM pin S6 к двум внутрішнім фонарем вкришку багажника Пин 1 х роз'єм з пінов 1 переставити провода в пін3.
В блоці BCM пін С10 переставити в пін С9.
Витащити пін А65 в блоці BCM, подовжити його та натисніть нашпильку C3.
Протягнути провід від BCM пін С10 до лівого зовнішнього ліхтаря пін4.
Протягнути провід від BCM пін А65 до правого зовнішнього ліхтаряпін 4.

І головне, потрібно не забути поправити адаптацію в блоці BCM! посилання на скани я дав.
