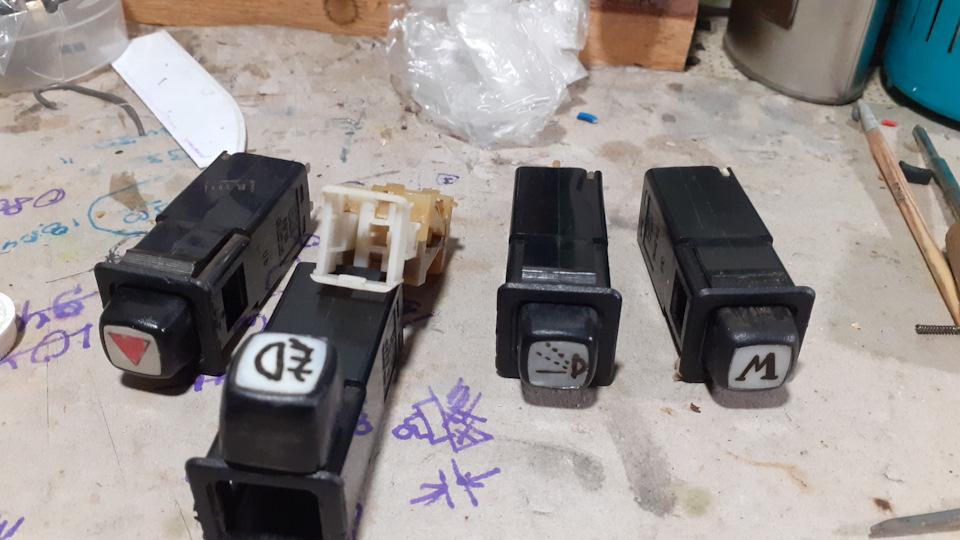

Кнопка повинна горіти при включенні клавіші зовнішнього освітлення.Коли її вмикаєш - повинна показати, що вона в роботі. Це так маєбути "з народження". Це є в новому (короткому) виконаннікнопок.У мене ж старі, СРСРівські, довгі кнопки.Конструкція їхповністю підходить для такого функціоналу, але ось начинкивсередині ніякої немає.Хоча дивно, машинка реекспортна, зНімеччини Але ось з самого дня її покупки я не бачив, щоб вонипрацювали. Кнопок готова.А в цій частині - про освітлення нутрощівкнопок, сподіваюся комусь знадобиться мій досвід.
У кнопок два "піна", які просто замикаються для подачі напруги, значить звідти з "піна" беремо "плюс" і мінус виводимо окремим "піном".
Як видно, начинки вааще ні, була думка подовжувати "усики" "виходів світлодіодів, свердлити дві дірки і виводити до клемпроводки, (нісенітниця, звичайно і геморрно) :

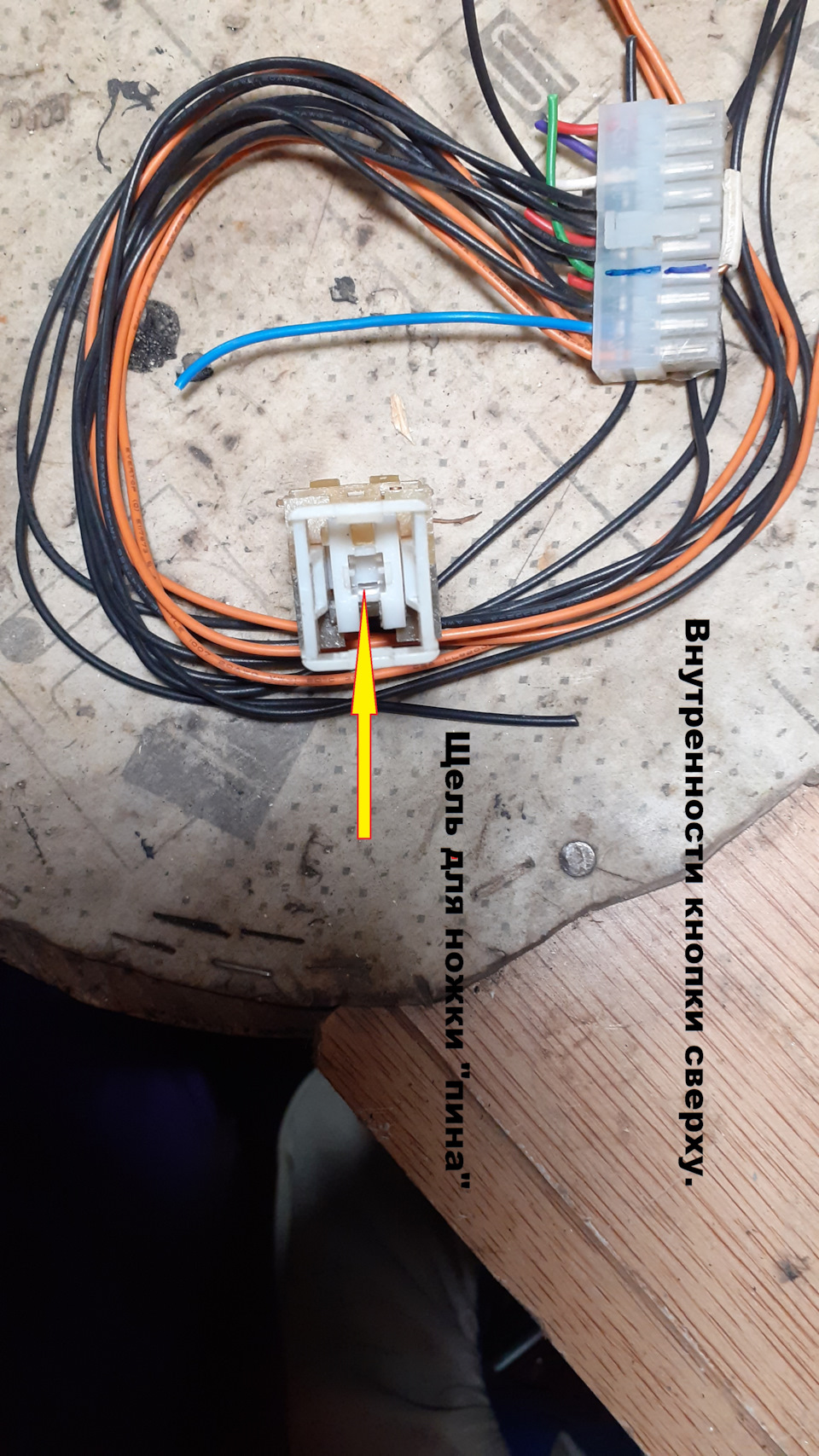

Але придивившись, побачив місця для штиркових "пінів" >

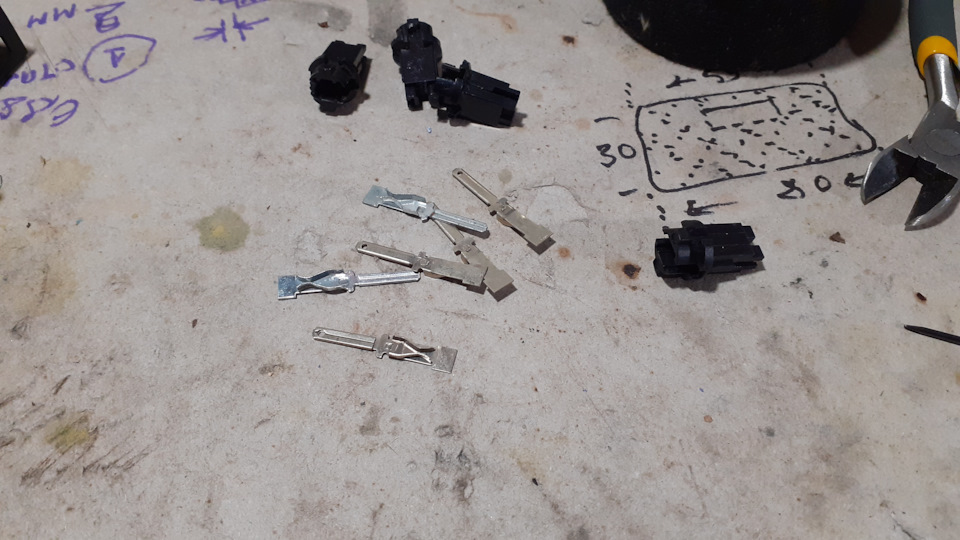

Тепер потрібно знайти відповідні "піни" для світлодіода в кнопці, аце практично у нас не можливо. Погляд упав на патрон, який явикористав для спільного світла у приладку. Ось же вони, "піни", виколупуй і роби! :

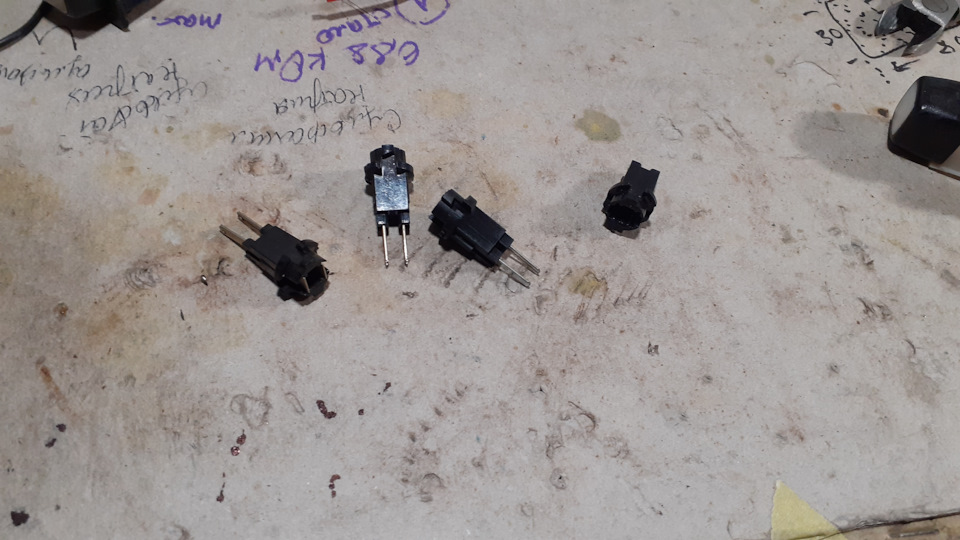

Що б такі знайти — довелося попітніти, теж не скрізь є. Знайшов, витяг, вставив :
Тут нюансик, "пін" товстий і широкий, треба трохи його сточити ізасовувати попередньо нагрів його, так як щілини вузькі для них:<
Потім все пропаяв, припаяв перемички :
" "плюс" досвідченим шляхом я знайшов на "пінах" самої кнопки і "мінус" окремим "піном" не став виводити :

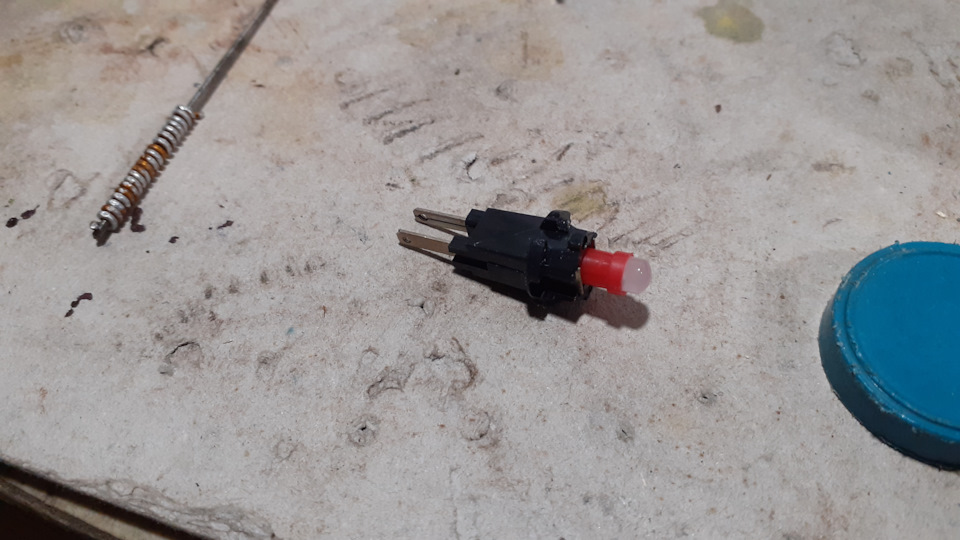

перевірив на працездатність, краще, ніж очікував :-))
По ходу довелося виготовити притискні платівки (розбирав —посіяв):Сама кнопка має різні по висоті клямки. Довшу треба ставитиз боку діода загального підсвічування, тоді при фіксації кнопкивона грає роль шторки:
малюнок на самій кнопці можна поставити в будь-якому положенні, видавлюється і переставляється легко. Червоним відразу післявкл. Клавіші "загальне освітлення" :
Ну і насамкінець зібрати загальний "мінус" і приєднати до фішкипідсвічування прикурювача :
Все. Справу зроблено. А тим хто не полінувався дочитати до кінця —відео роботи кнопок :
Усім усіх благ, рівних доріг та чистого бензину!
