Ну пани астроводи помалюємо :)?
що я встиг зробити.
відсканував приладку, підігнав її за розмірами.
намалював схему
майже закінчив розведення плат

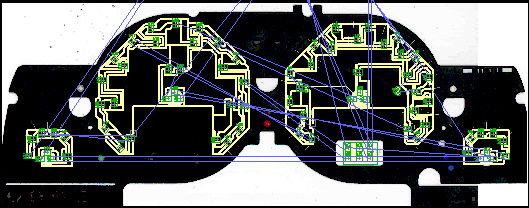

як і обіцяв, викладаю схему і майже готові плати для підсвічування, якщо у кого є бажання доопрацювати та оптимізувати, то буду радийдопомоги:) так як на все часу не вистачає.
пс. На платах тільки світлодіоди.
параметри майданчиків світлодіодів хитнув з алі ... Так що заточність не гарантую.
> плати контролера поки немає, потрібно б для початку цеоптимізувати
лінк на завантаження
все намальовано в диптрейсі.
перекладати у формат лей не буду :)!
пс.Прошу так само перевірити лінк, працює чи ні.






Коментарі11
Молодець посилання працює! Оцінка 5+
Робив на 5050, набагато легше
згоден, можеш намалювати альтернативний варіант на 5050… але ось для стрілок на 5050 буде величезна дірка
Та робив я вже в блозі описав, тепер для стрілок роблю на 3528
робиш на простих ргб чи адресних?
На простих
На скільки я пам'ятаю, ти там застосовував покупний контролер, який коштує не малих грошей.
Скинь лінк пліз на блог
Якщо не помиляюся під smd 3528rgb led

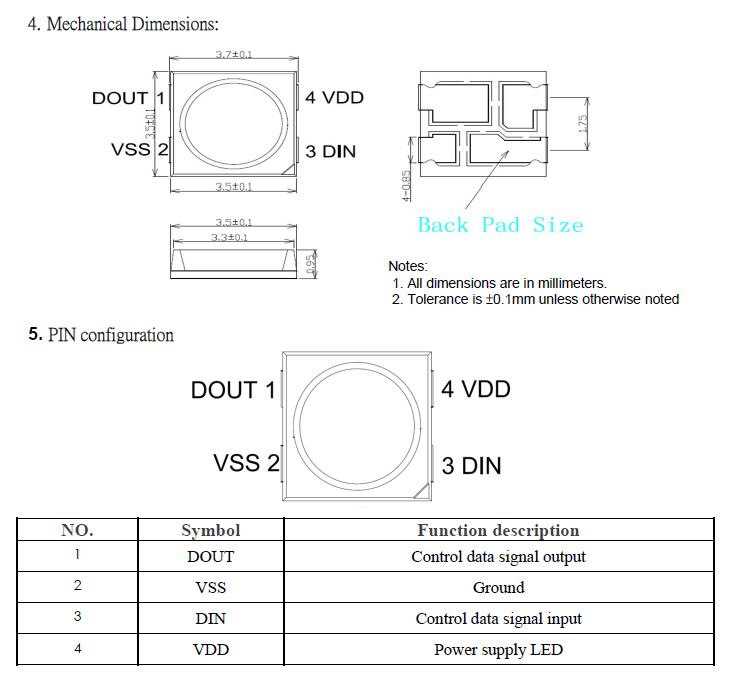

в тому те і прикол, що китайці пишуть типорозмір 3535. але це не просто ргб, а адресні ргб з вбудованим контролером ) пізніше знайду картинку з описом діодів і приклею в статтю )
завантажив
