Ще в далекому 2016 р. На одній Російській розбірці наткнувся наблок TPMS від Suzuki Forenza, щастя не було межі.Через Свояказамовив це диво.; )
Але радість тривала не довго.Порившись на просторах инета іполазивши по мануалах схему я так і не знайшов, але знайшовпідтвердження, що дійсно ця опція була реалізована на SuzukiForenza і Reno з 2007 по 2008р.

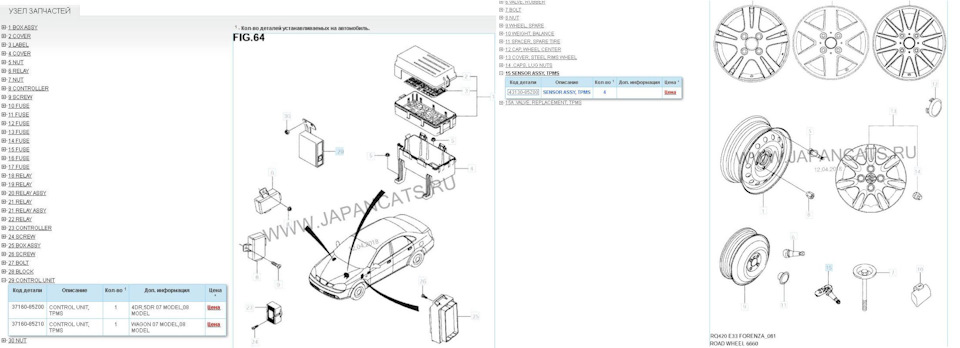

сам блок TPMS і датчики на схемі
Пізніше колеги "по цеху" підняли це в темі :
Ігор < span> Enceladus89 — Міф про функцію TPMS в Лачетті, намагався з'ясувати принцип роботи системи, і який перший знайшовсхему підключення.
kzn описав роботу самого блоку і підібрав датчики в темі — Те, чогонемає в наших Lacetti — заводська система tpms,
І не оминуло всі відомого Діми budaitis, якийподілився схемою підключення даного блоку і допоміг багато в чомурозібратися) Отже номер датчиків є, дивимося найближчий аналог якийпідходить до Suzuki Forenza.

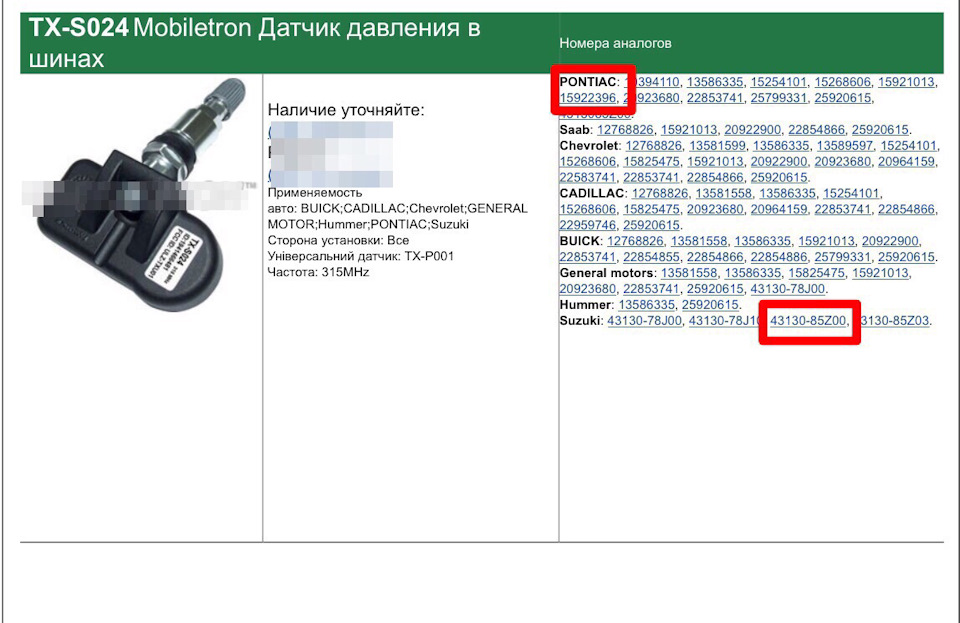

Почав пошук датчиків за сумісністю з іншими

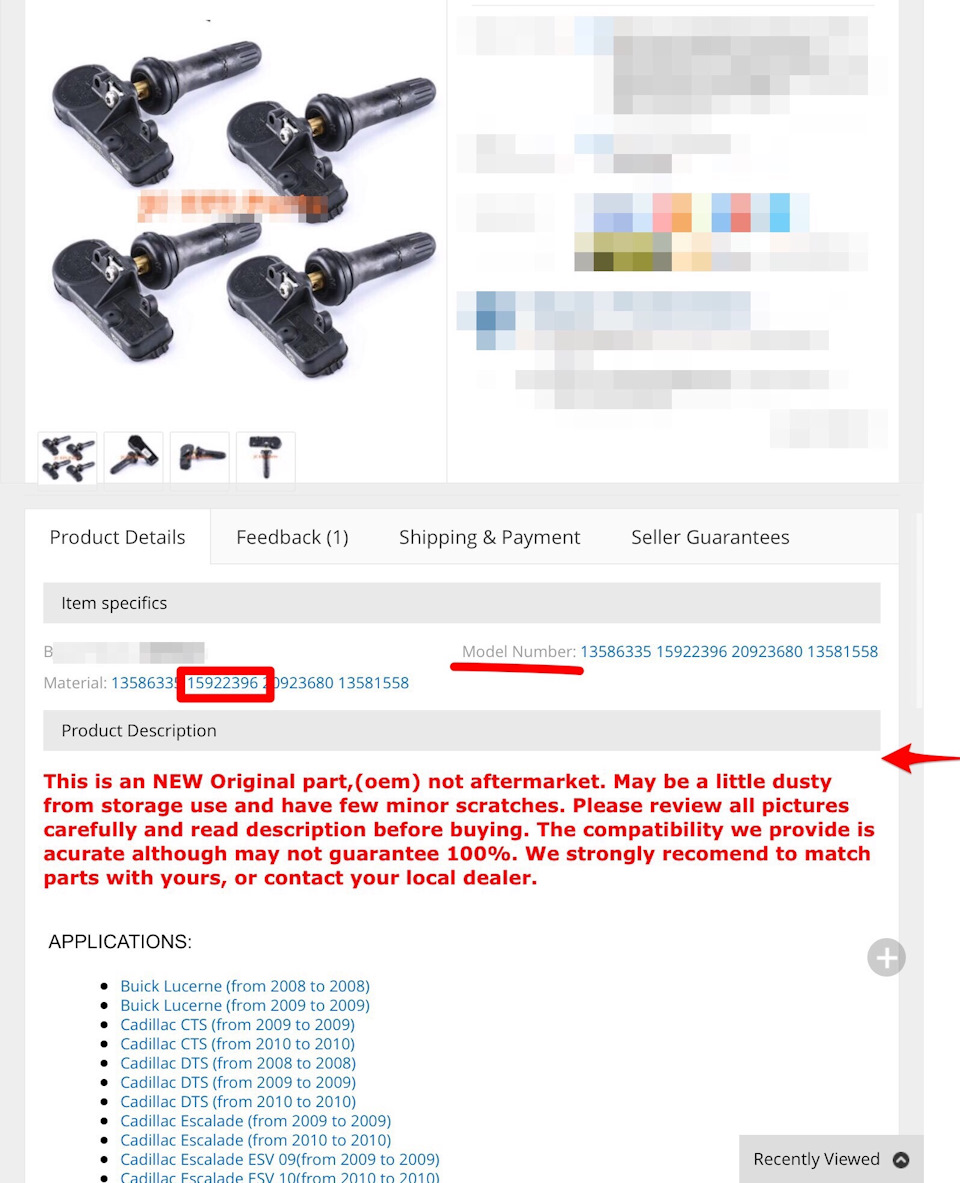

На, не без відомому сайті почав пошук даних датчиків і знайшов.

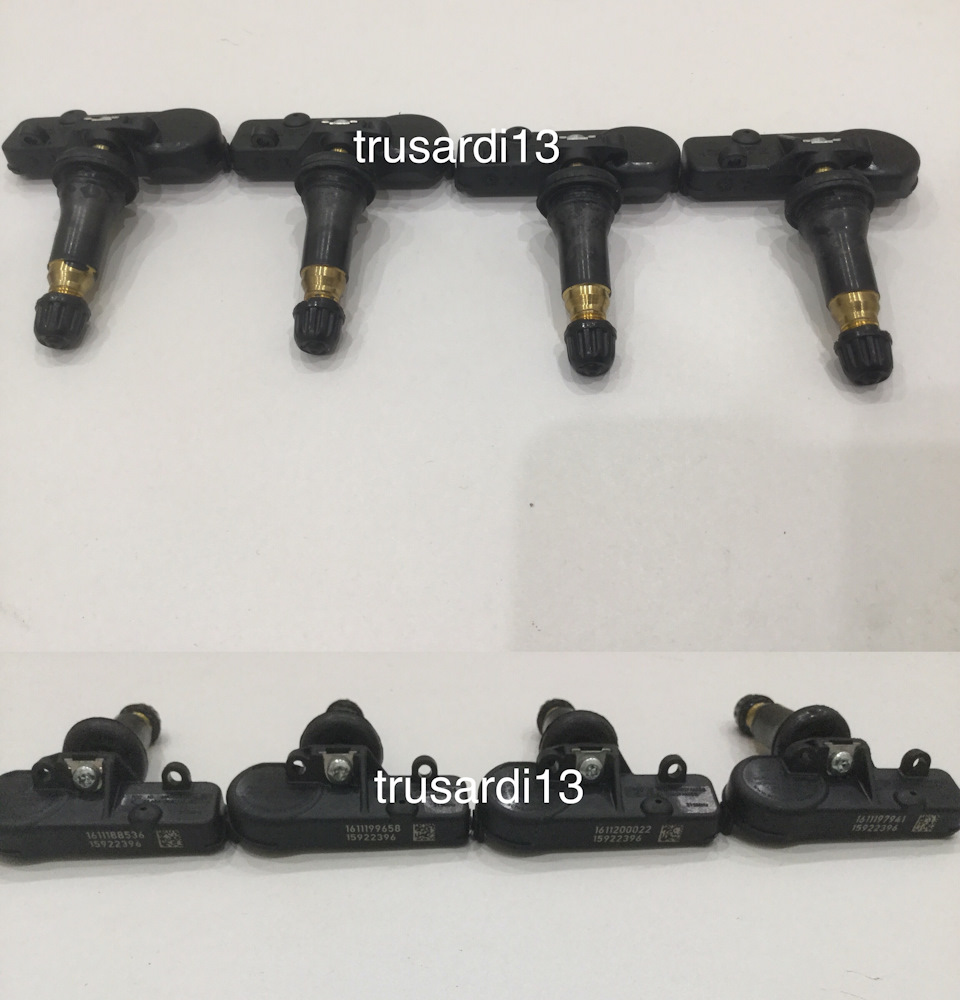

27 днів очікування та датчики у мене)

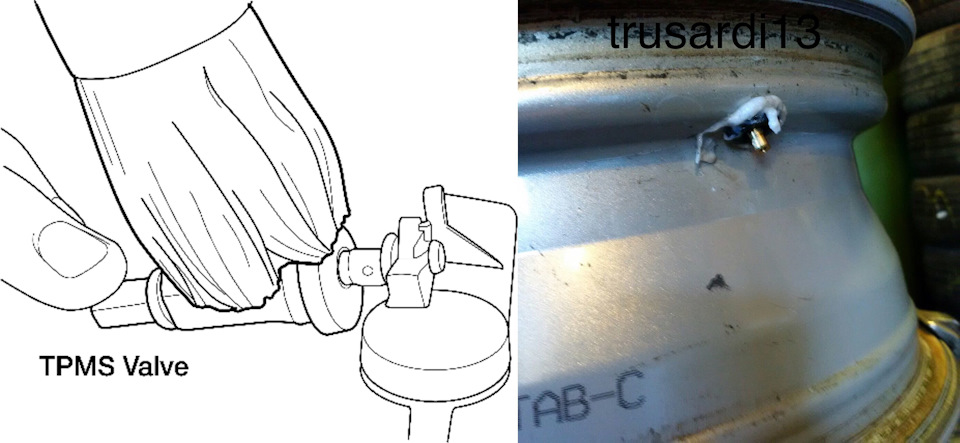

Самі датчики працюють на частоті 315 МГц. Потім довелося розбутивсі 4 колеса для їх встановлення. Відкручуємо вентиль від датчика ідобре змастивши мильним розчином, затягуємо його в диск. Не зламатидатчик. Після встановлення датчиків вирішив перевірити їх. І тут намене чекав сюрприз. 2 датчики взагалі не визначилося. Пізнішевдалося реанімувати їх, але докладніше зроблю окремий запис уБЖ.
2 датчики були в колесі, а 2 датчики, які відновив були в руках, тому прилад і не прописав на них тиск.
>
Тепер датчики готові.
Далі підключення.
Робимо за цією схемою:<
Схема підключення TPMS на Suzuki Forenza
Все підключення описувати не буду, єдине, де не сумісність зLacetti це пін 4 від блоку ТПМС С202(10) — ручник — НЕ ПРАВИЛЬНО! Це задні ПТФ, де на Forenza їх немає, тому що задні Ліхтарі на 4лампочки, а не на 5 як у Lacetti, тому підключаємо пін 4 наС202(41), фіолетово-білий. Так правильно.
Далі визначаємо розпинування роз'єму (спасибі виробнику він цезробив), все відповідає за кольорами як на схемі.
Розпинування роз'єму TPMS
<
Сам блок ТПМС виглядає так:
Блок
Усього існує 2 блоки ТПМС:
96486309:коли приймач OKA-450R використовується з моделлю OKA-210T, яка відправляє дані, коли
тиск менше 210 кПа.
96486310:Коли приймач OKA-450R використовується з моделлю OKA-220T, яка відправляє дані, коли тиск менше 220 кПа. Далі потрібно буловизначити де-цей блок стоїть по-заводу. >
Обшукавши по всій всесвітній павутині, місце його я так і незнайшов.
Психанув, став дивитися оголошення з продажу форенз, і про диво вКиєві саме одна людина продавала Форензу 2007р, під виглядомзацікавленого клієнта я одразу поїхав на «оглядини».
І о диво! У нього стоїть ТПМС про яке він навіть не знав.
Місцезнаходження заводського TPMS
На балці, яка тримає торпеду, приварений невеликий шматок, доякого і прикручений цей блок .
Після підключення блоку та додавання лампочки в приладку, потрібнобуло вести машину в режим навчання щоб можна було прописатидатчики.
Процедуру реєстрації знайшов таку:
Заодно перевів
Виходячи з запису, потрібно помістити приймач в LF інструментсканування. Бути дилерським приладом, який вводить машину в режимнавчання. Перебрали всі варіанти.
Знайшов людину, яка раніше працювала на Укравто і мала доступ додилерського сканера SCAN-100.
Призначивши час і місце, а це аж у червні 2018, почали пробуватиАле карт Forenza там не виявилося, потім він дістав якийсь Launch, і почав пробувати їм. Найцікавіше, що там на Forenze, не булорозділу TPMS, як так? Зате знайшли цей розділ у ChevroletLacetti.
Після того як почали процедуру пролунав сигнал (горн 2 рази іпочали прописувати датчики)
От відео
Відео почав знімати після того як сигнал 2 рази прозвучав.
Щоб прописувати датчики використовував EL-50448 замовлений залі.
Активатор прописування датчиків
< Все б добре, але на мене чекав сюрприз, який відкинув менерівно на рік.
Піктограма на приборці почала тьмяно мерехтіти. Вона мерехтіла і допрописування датчиків, думав після прописування вона зникне, а ні.Покатавшись із Сергієм Києвом, через Launch йому показувалотемпературу і тиск у кожному колесі, але піктограма продовжуваламерехтіти. Спускали тиск у шинах, і накачували знову, результату небуло.
Був у мене ще один блок TPMS, взяв про запас.Дякую Дімі)
Поміняв його, знову мерехтить. Думав може у підключенні накосячив, поїхав до Legazoid Олега в гості (благо на той моментвін був у Києві), все перевірили, подивилися, все правильнопідключено як за схемою.
Відповідь на жаль не було.
Далі у розпачі набрав я чувака, у якого робив фотки блоку TPMS, продати мені блок, мовляв все одно машина на продаж, і вінпогодився. > Поменял я третій блок, і результат той же.
Далі списався з Русланом RusLanCk, що відправлю йомублок і він його подивиться, може че спалив коли підключав або шлюбякийсь, але через час Руслан відповів, що нічого не знайшов і всесправно.
Мене це взагалі поставило в глухий кут і руки опустилися.
Залишилася остання надія на людину, яка завжди з щипетильністюпідходить до питання Електроніки-це Леха ultra-lammer, поділившись своєю бідою, Олексій запропонував продзвонити на новійприладці (та яка з 2007р), індикацію TPMS, на той момент приладки унього не було і почалися пошуки. br/>
Спасибі Legazoid Олежці, підказав у кого вона можебути. Це виявився Аександр AlexGadget, який люб'язнонадав мені прибирання під експерименти.
Далі сім'я, робота, схема наполовину змальована, але впевнений я небув у своїх обчисленнях. З'ясував, що однозначно індикація (а це наприладку світлодіод) йде до процесора приладки. Forenza з TPMS, саме з 2007 по 2008 р., потрібно шукати приладку з форензи.
Через час Руслан створює запис Трохи інформації з рестайловоїприладки Lacetti, де красиво все розписав і довів, що індикація йдечерез процес а не просто лампочка як на схемі.
Незабаром прийшла моя довгоочікувана приладка з Suzuki Forenza
Парт номер:96804400
Одразу, коли змінив приладку, приємно здивувався. При вк.Ініціалізація систем
Яскраве світіння
Те, що піктограма після перевірки тухне, говорить, що системапройшла перевірку, але повторне світіння говорить про помилку.Олексій ultra-lammer, запропонував поміняти блоки, тому що я вже сам заплутався до якого блоку я прописував датчики. Ітільки я це зробив і вуаля, знак зник. > Спасибі Вам величезне, що відгукнулися та допомогли пройти цей шлях.
От відео, як має працювати справна система:
І наостанок, не витримавши пішов спускати колесо, і тількипозначка досягла 1, 9 АТМ спалахнула піктограма, почав накачувати до2, 1 зникло. Все працює.
Ось обіцяне відео, як працює система.
Усім добра і досягнень цілей.
