Давно хотів собі гучний зв'язок в авто. Тим більше щодня здійснююбагато дзвінків по роботі. А однією рукою рулити, а іншою мобілкутримати не зручно як - то й тим більше не безпечно і Забороненоправилами ПДД, хотів оригінальну систему гучного зв'язку, але нісхем ні інформації про неї практично немає.
Для реалізації цієї системи нам знадобляться:
— система гучного зв'язку Parrot 3000
— розширена контактна група на 12 контактів —96602902
— кнопки управління гучним зв'язком — 96552853

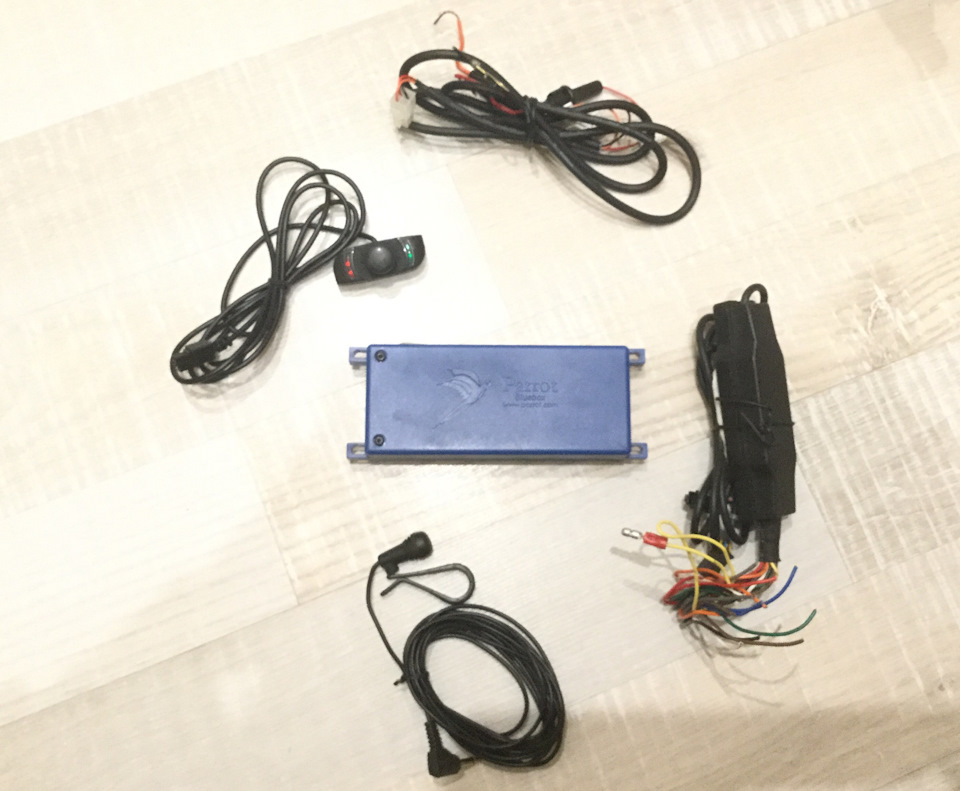

Сама система Parrot
Система гучного зв'язку Parrot 3000

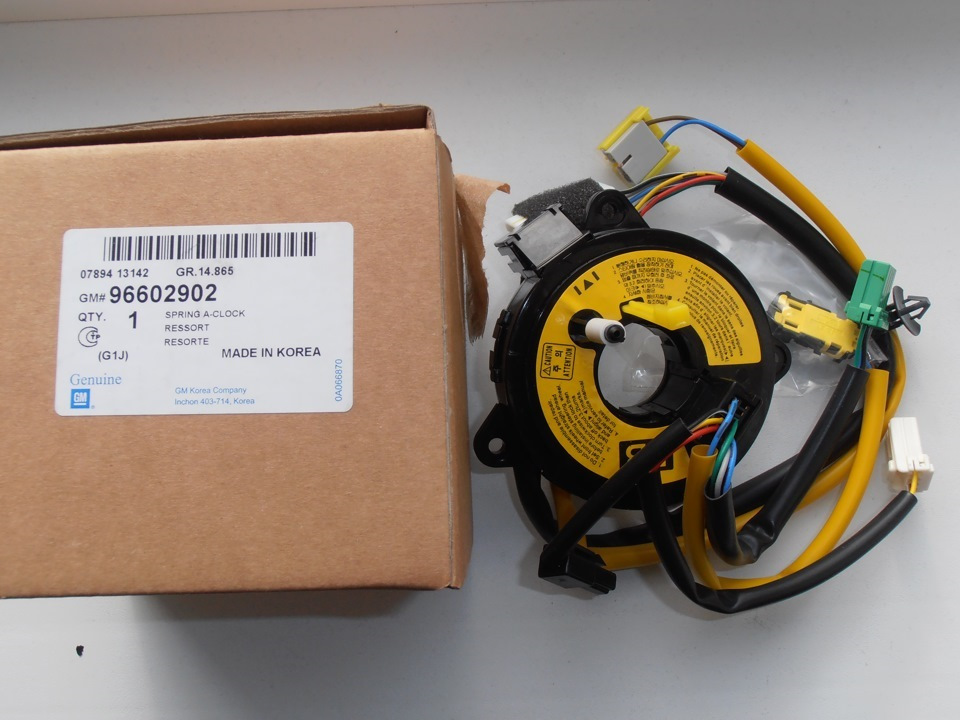

Розширена контактна група
КГ розширена на 12 контактів

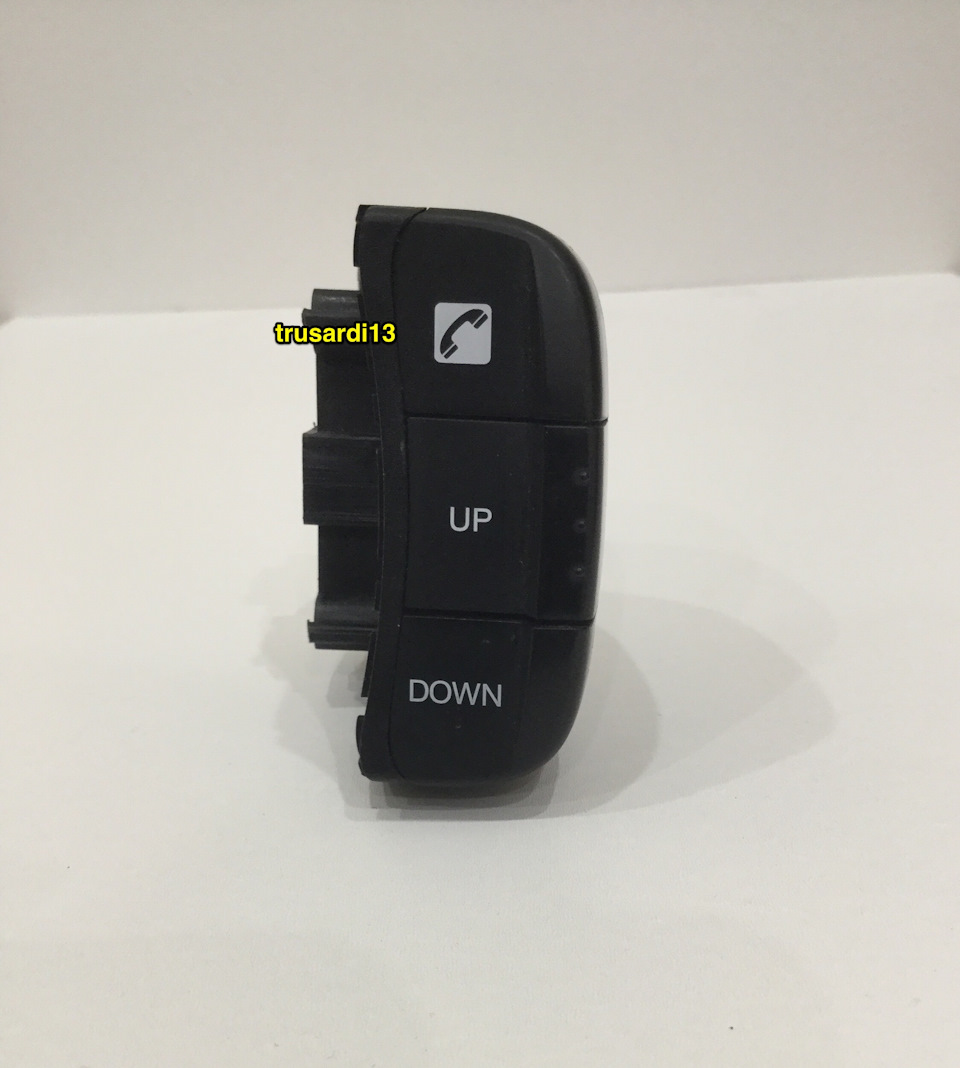

Оригінальні кнопки гучного зв'язку
Ці кнопки ставилися із заводу на деяких lacetti, які непоставлялися на наш ринок.

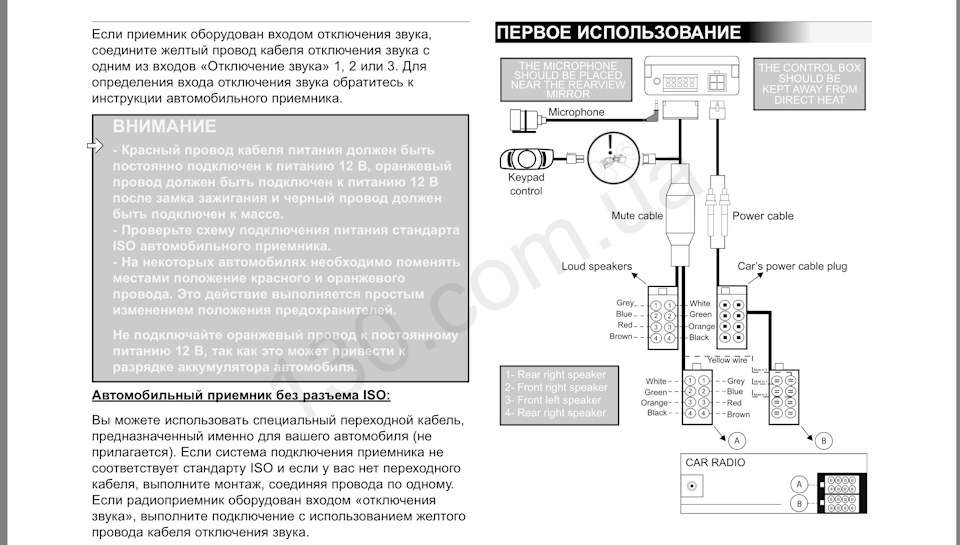

Підключення робив за цією схемою.
Схема підключення
А тепер найцікавіше, як впровадити кнопки управління воригінальні кнопки.
Колись цей трюк проробив одноклубник — HOOLY_GAN, за що йому великеспасибі за новаторство.

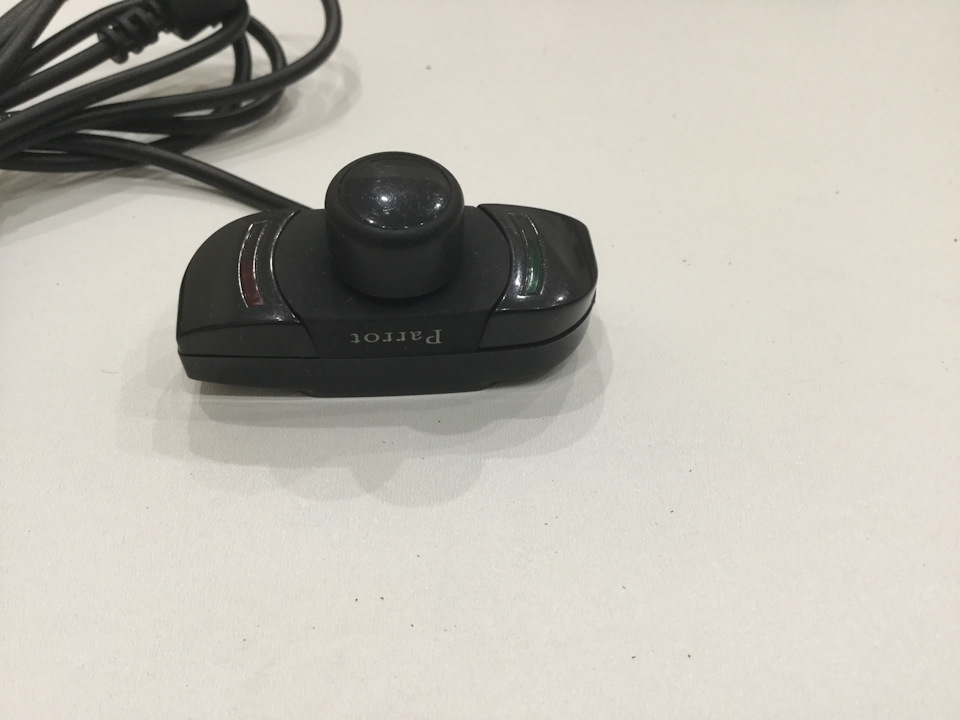

Keypad control
Що всередині
Знімаємо кнопки з правого ремокона підтягуючи їх плоскоювикруткою
Олівцем зробив контур плати parrot
Приміряю плату
За допомогою термоклею фіксую плату з корпусом по контуру
Вигляд 1
Вигляд 2
Тепер потрібно підігнати кнопки ремокона під пульт Parrot .
Кнопки
Знову Dremel в руки і купа примірок
В результаті виходить, подібно цього.
У центральній кнопці робимо отвір, спочатку зробив свердлом 3мм, поступово збільшуючи розмір звірів до необхідного розміруенкодера.
Тепер готовий результат.
Тепер як виглядає на авто
Дуже розумна система, голосове управління, набір останнього номера, меню російською мовою, прийняти і відхилити виклик. Просто супер.Рекомендую.
