Довго не давала мені спокою, не задіяна індикація приладовоїпанелі.
Адже якщо вона передбачена заводом, то вона має бути у мене в авто.
Для нашої країни машини були всього в 3-х комплектаціях:SE, SX, CDX.
І відповідно найжирніша на той час була CDX на автоматі, але, а наручці — SX, якраз моя комплектація… Поступово почав покращуватисвою комплектацію. Було підключено, а зеленим кольором те, щостояло із заводу. 1. Насамперед поставив передні ПТФ, де все описаву записі. br> Палка-перемикача з кільцем ПТФ

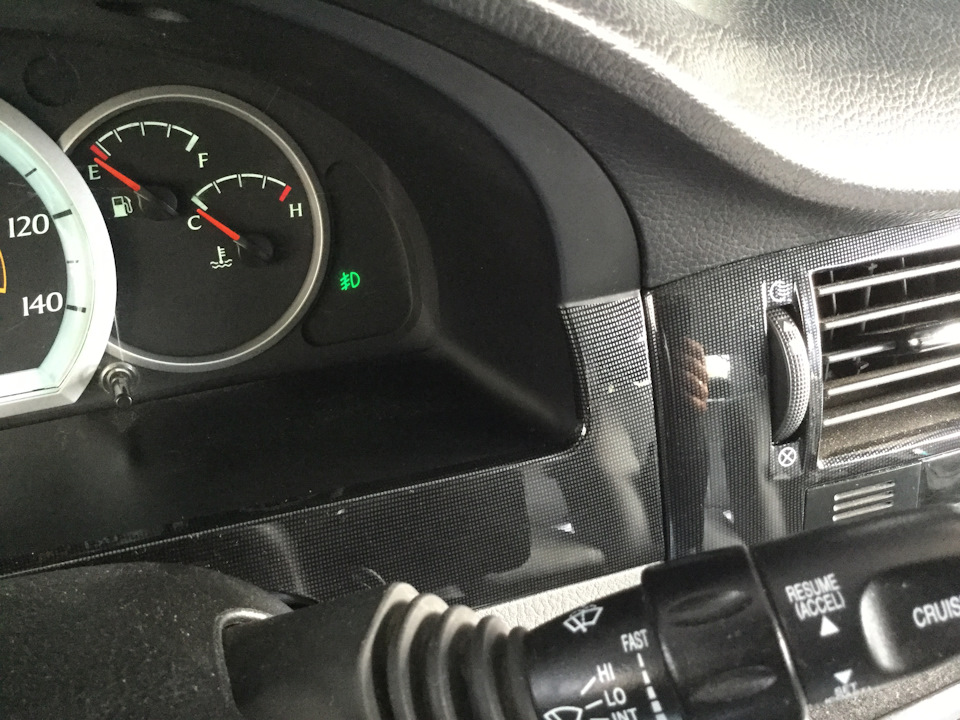

Індикація передніх ПТФ

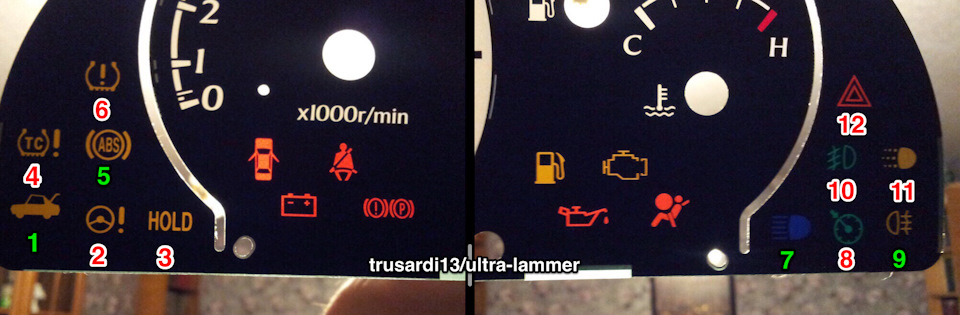

Піктограма зайняла своє місце на приборці, на фото №10
>
2. Далі встановлення Traction Control, викладенов записі
Traction Control

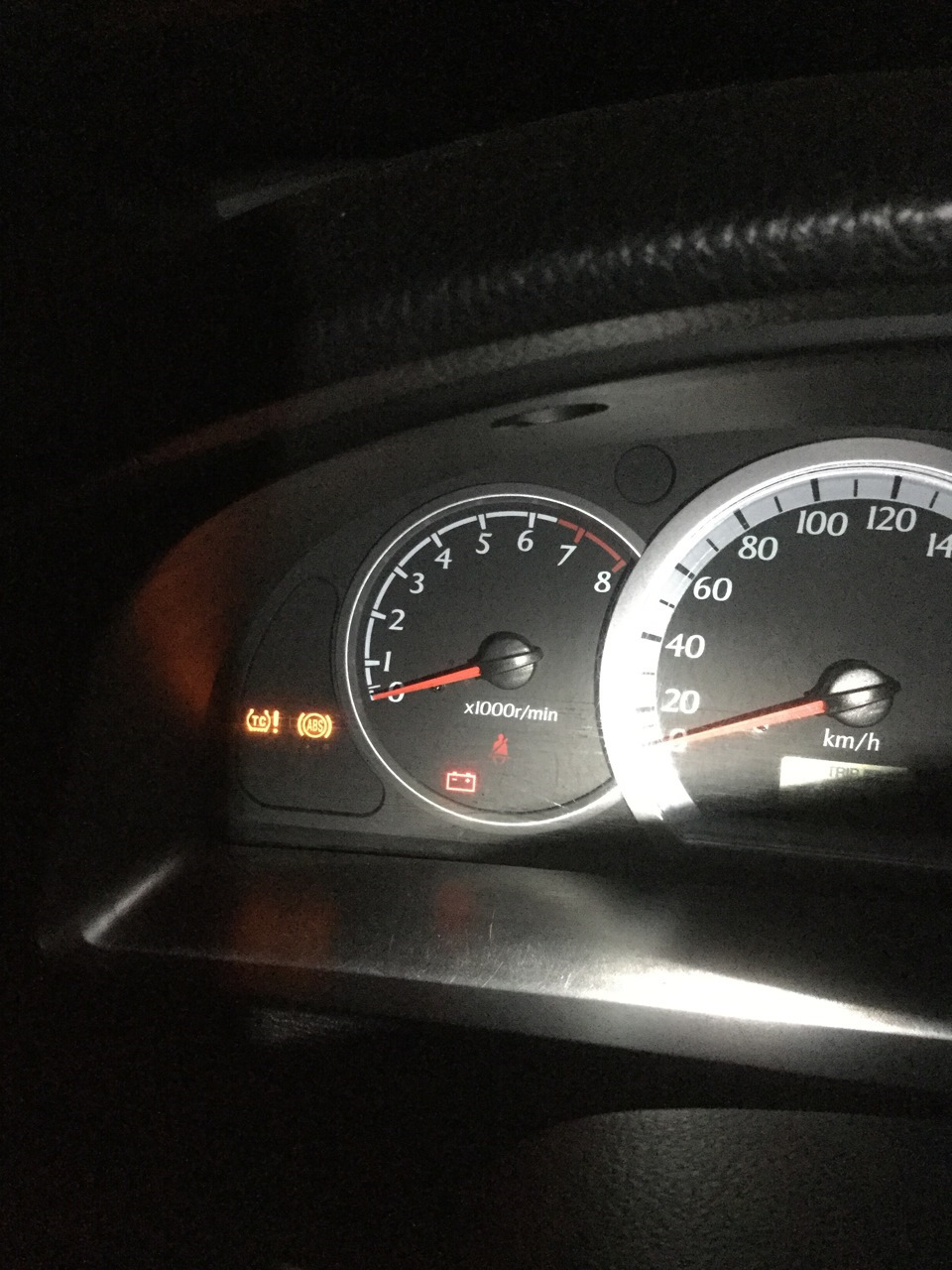

Індикація Traction Control
Піктограма зайняла своє місце на приборці, на фото №4
3. Потім установка Cruise Control, де все описав у записі:
Cruise control ( рецепт від ultra-lammer ),
Дякую Леху ultra-lammer За допомогу в встановленні тапідганяння ЗЧ.

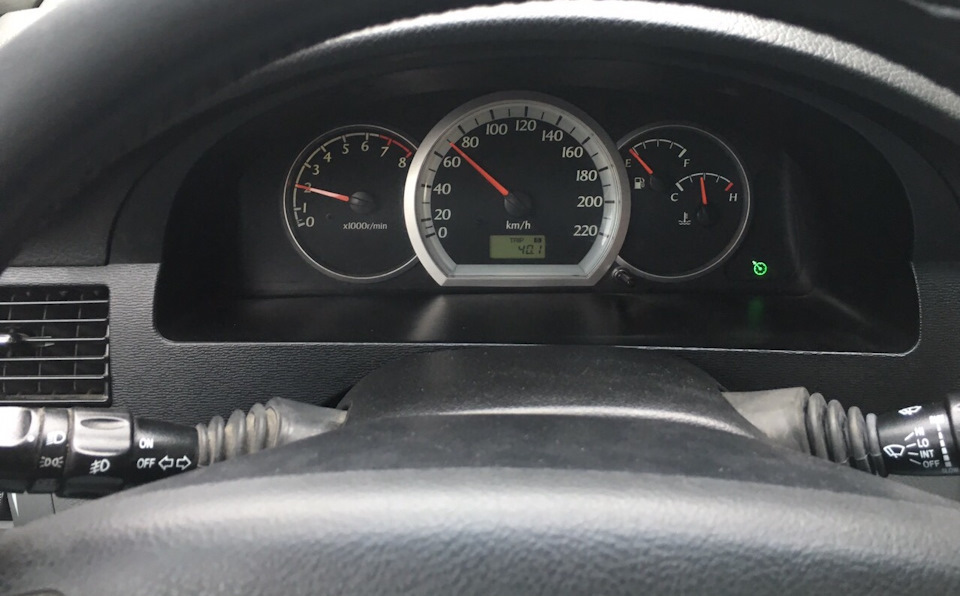

Індикація Cruise Control
Піктограма зайняла своє місце на прибиранні, на фото №8
<4. Пізніше установка SSPS, де докладно описав у записі:
SSPS на Lacetti (детальний звіт )

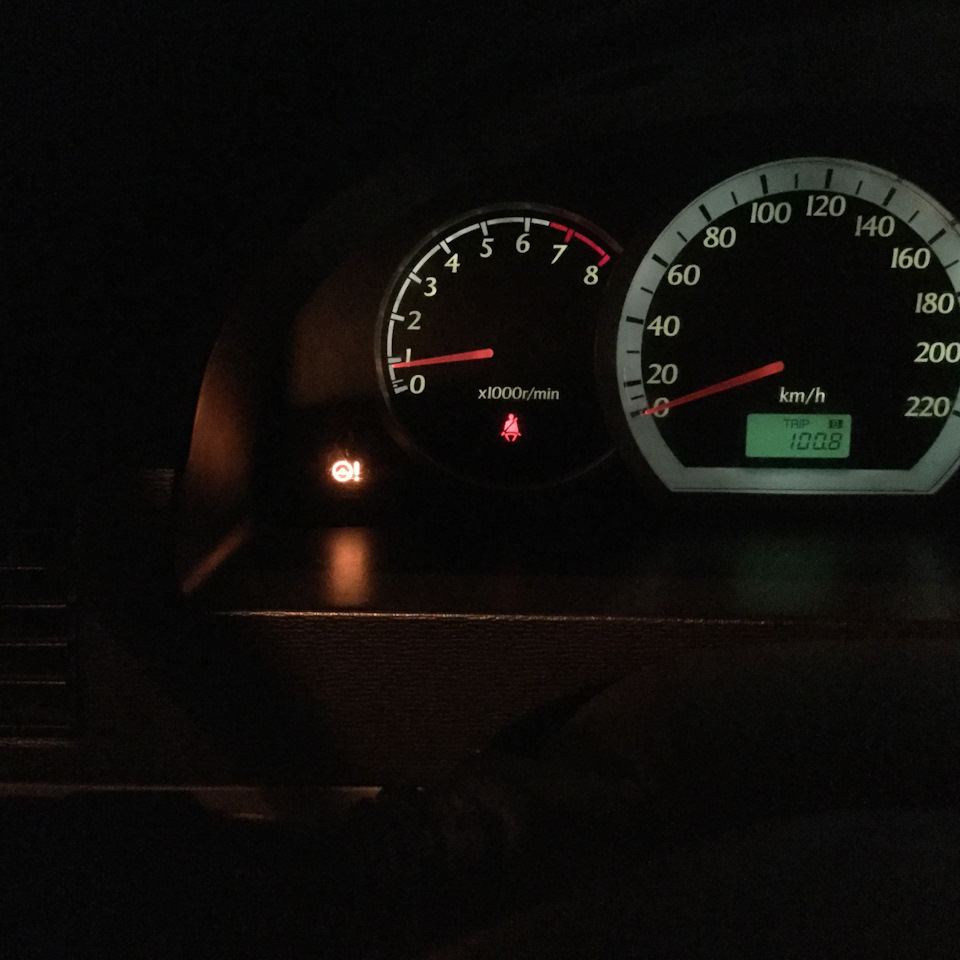

Індикація SSPS
Піктограма зайняла своє місце на приборці, на фото №2
5. Далі підключив індикацію аварійки, описав тут:
Піктограма значка аварійки на lacetti
Індикація аварійки
Піктограма зайняла своє місце на прибирання, на фото №12
6. Потім підключив індикацію рівня омиваючої рідини. На прибиранні, на фото №3
7. Далі Індикація Близького світла, про цей запис я не робив, напишу тут.
Потрібно додати один пін у роз'єм приладки
Пін 3 (у мене зеленого кольору)
і приєднати його до дроту ЗЕЛЕНОГО КОЛЬОРА З ЧОРНОЮ СМУЖКОЮ якиййде від перемикача поворотників тобто безпосередньо від вмикачаближнього світла ( на драйві інфо повно). Прибирання, на фото№11
8. Заключна епопея встановлення TPMS, про це можна почитатитут:
Оригінальна система TPMS на Lacetti не міф; )
Індикація TPMS
<
Дуже довгоочікувана піктограма зайняла своє місце на приборці, нафото №6.
Бачив на драйві як люди підключали повністю весь правий бікприладки, а ось з лівого нікого не було).
Full
Тепер як кажуть повний Фул і все працює, як і має бути з заводумаксимум.
Всім максимального Добра )
