Зробити я це хотів дуже давно, але адже воно як завжди – то час недозволяє, то ліньки, то ще якісь причини. АЛЕ! Це таки відбулося! Зазначу відразу, що якщо ви хочете зробити все якісно - вамзнадобиться досить велика кількість різних резисторів (+обов'язково потрібні підстроювальні! ), гараж і багато вільногочасу. Основна проблема полягала в тому, щоб зробити все максимальноблизько до оригіналу.Переробку підсвічування я бачив 1000 разів, але практично у всіх вона дуже яскраво світить - однією кнопкоюпідлогу салону висвітлити можна) Мене це категорично невлаштовувало. Відразу - в кнопку аварійки сенсу лізти немає.Я їїтеж переробив, але за фактом -світить вона також, як і світила.Восновному використовував звичайні маленькі світлодіоди, такого жрозміру як і стояли раніше.У клімат контроль, кпп і крутилкувключення фар вставив випаяні зі світлодіодної стрічки smdсвітики.У крутилці обдування використовував світлодіоди побільше -розміром з лампочку, яка там раніше стояла (5мм напевно)., а неодин, тому що у неї 2 режими роботи - просто горить і моргає. Якщоне поставити 2 резистор, світлодіод просто згорить, коли винатиснете кнопку. Я використовував резистори різних номіналів -коли кнопка моргає, вона світиться яскравіше, ніж коли простогорить. Зроблено це для того, щоб було видно, що аварійка працює убудь-який час доби (вдень підсвічування майже не видно). Центральнаконсоль далася найлегше, і навіть блок клімату не став великоюпроблемою. Хоча довелося попихкати)) Світловод я не виймав, навпаки- наклеїв прямо на нього діодну стрічку (використовувавтермопістолет). З кнопками швидкості обдування довелося мудрувати -вирізав деяку кількість пластмаси з кожної з них, так як вони дужетьмяно світили. Взагалі не розумію, як воно нормально і поступовомогло працювати. На крутилку запилив окремий одиночний світлодіод.Див стрічка просто наклеєна на світловод, потім спаяна між собою івиведена на роз'єм Вигляд зі зворотного боку Різдвом, якщо раптомдоведеться розбирати клімат. Винятково для зручності. Уся цясправа, встановлена в корпус клімату А ось таке незрозумілеколгоспище я знайшов у себе в блоці. Сенс цієї херні, напевно, тільки богу відомий. Довелося вирізати грань білої пластмаски, щобсвітло потрапляло у світловод кнопки А ось що почалося потім ...Про кпп говорити ще рано - там ще треба яскравість виставити буде, та й узагалі – доробити. З крутилкою світла теж більш-менш – просторозведена плата під smd світики. А ось кнопка люка… це отас. Шляхомпроб та помилок, своє місце там зайняли 2 smd світильники. Мануалпо розбору кнопки потягнув на окремий запис бж. З приладової панелібули вилучені світловоди, а їхнє місце по всій довжині зайняли 2смуги світлодіодної стрічки. Кнопка регулювання дзеркал теж знітиламозок - розташувати там світлодіод з резистором не така вже йпроблема, а ось досягти високої яскравості світіння (як і в іншихкнопок) ... Ось де виклик) Але тим не менш)) Розбирається відноснопросто, як і збирається, втім - для початку треба висмикнути вгору4 штифти (при розбиранні), а потім поставити на місце всі внутрішніштифти (при збиранні). Мануали по розбору є в інтернеті у вільномудоступі.

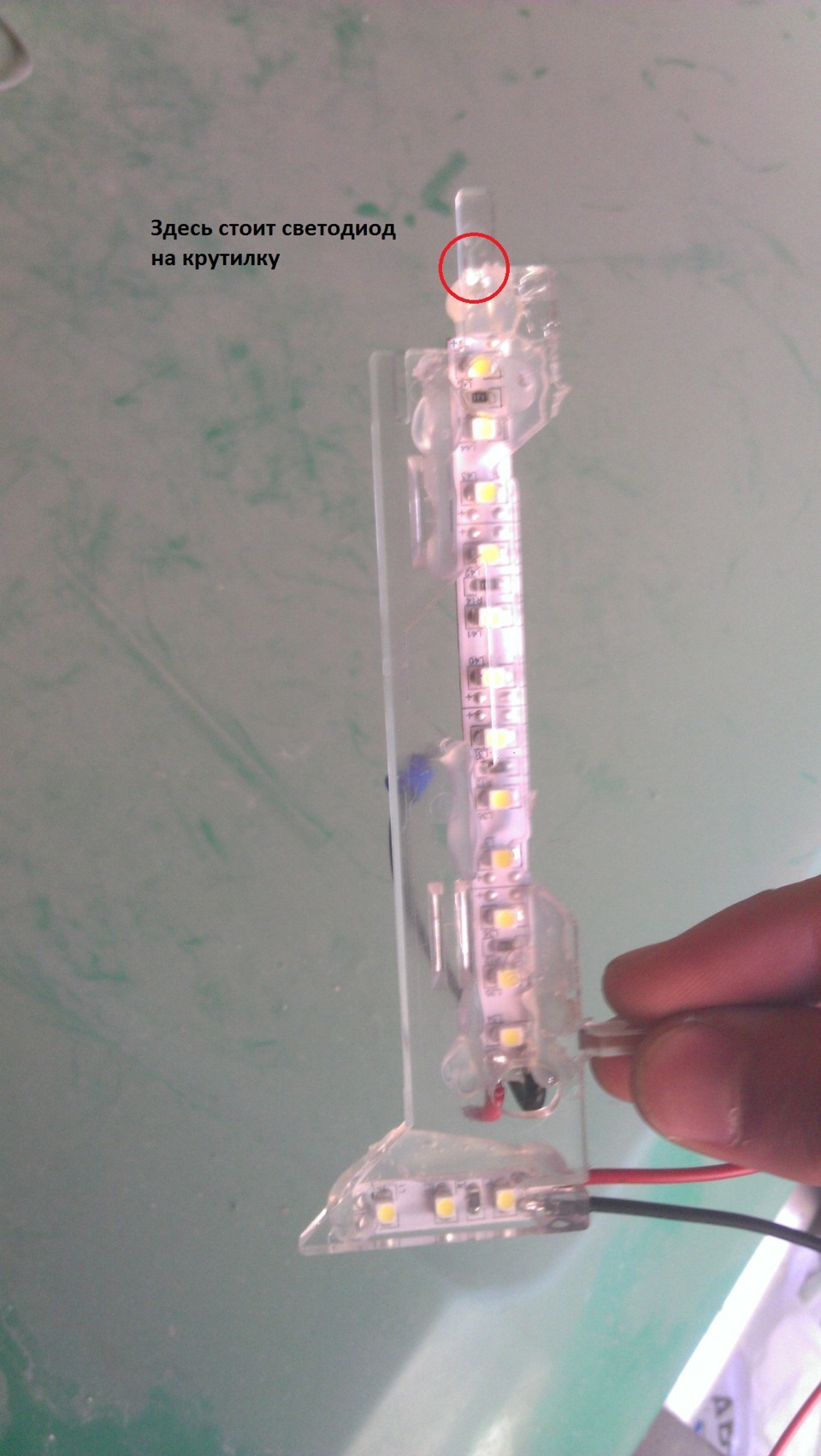

Підсвічування КПП зсередини

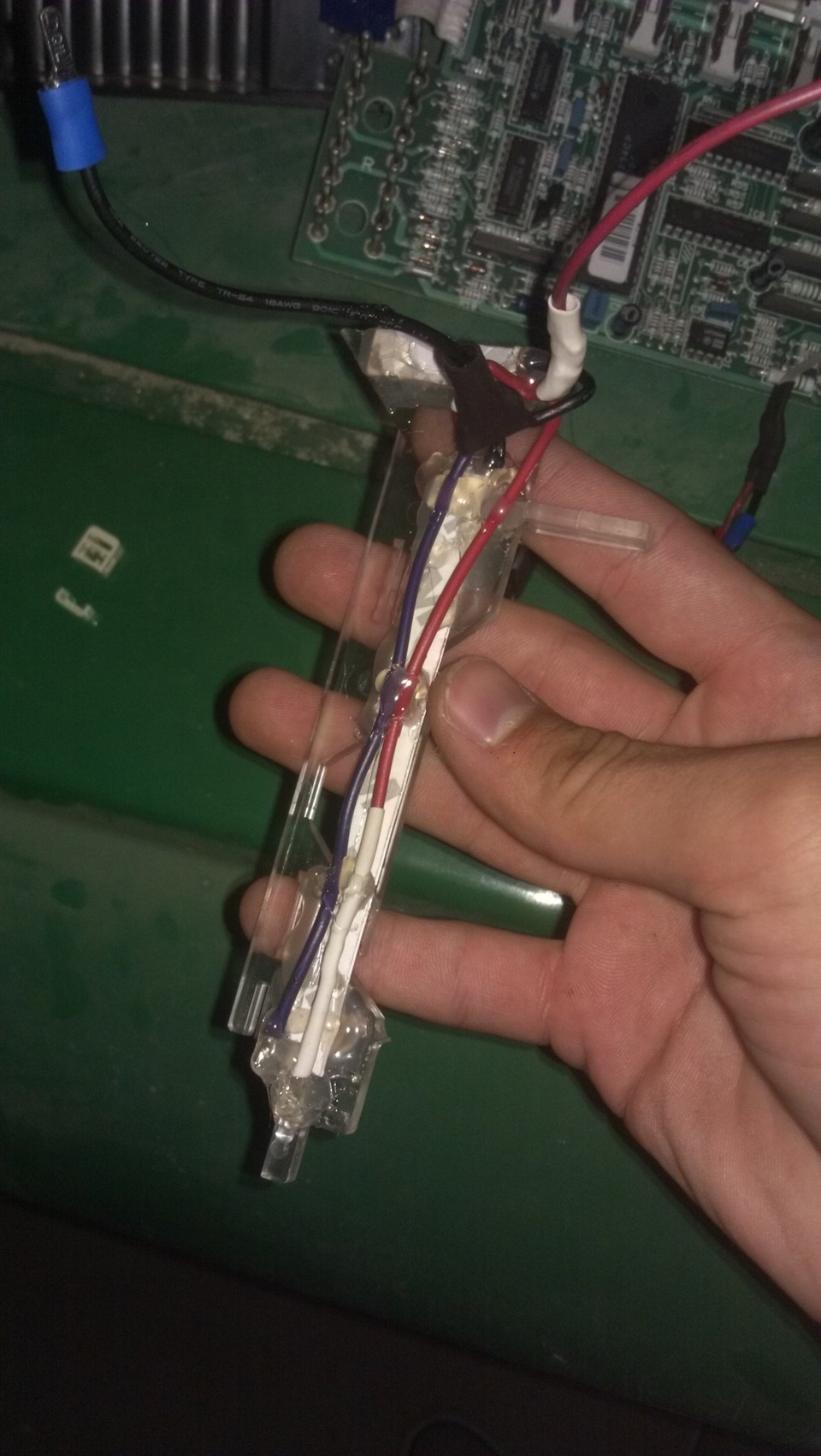

Також на роз'ємі — для зручності
Вигляд ззаду
Так було у стандарті

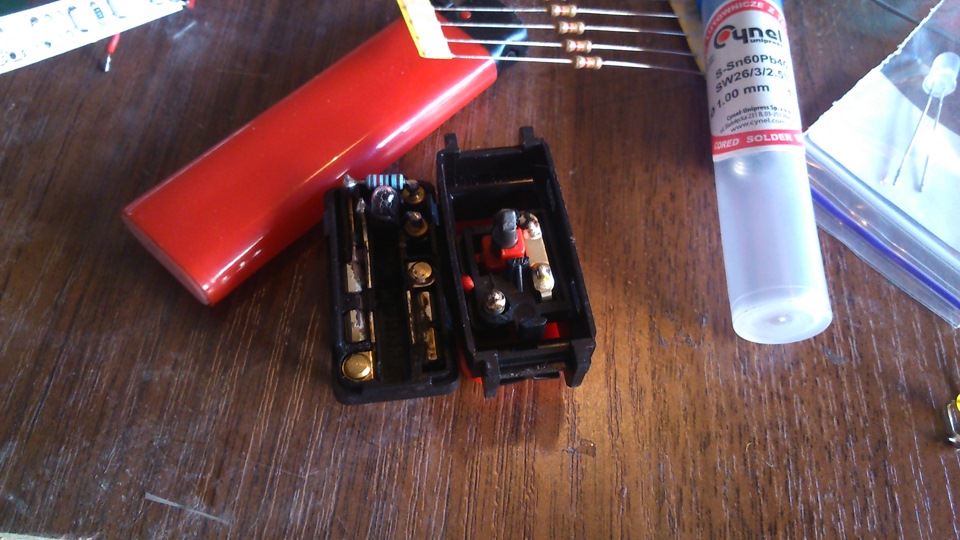

Вже перероблена кнопка

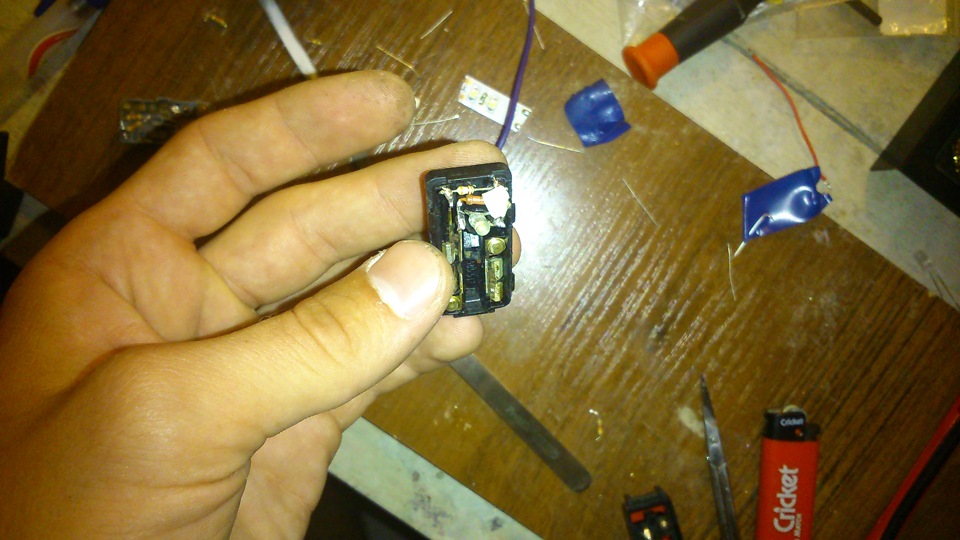

Експерементуємо з кнопкою підігріву сидінь. Цікава попалася)

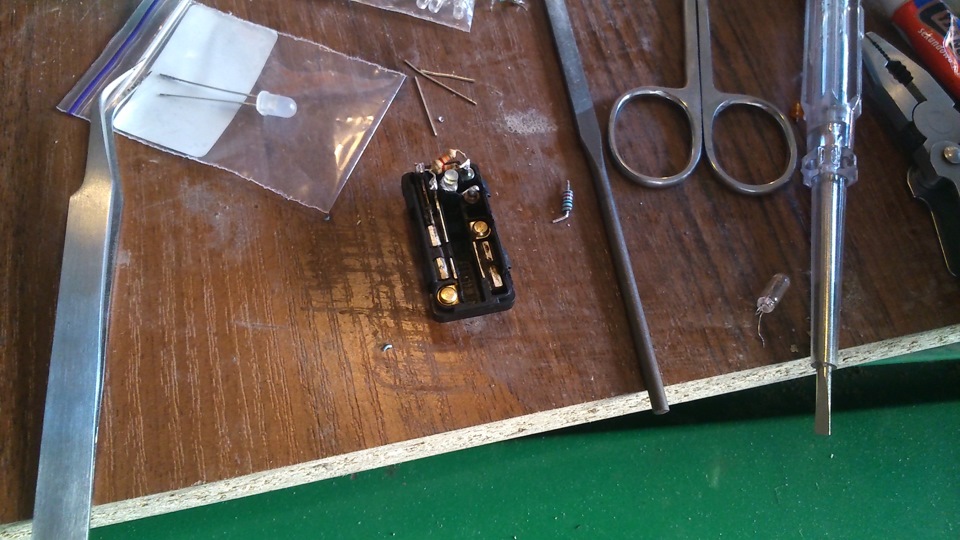

Робоче місце
Продовження у наступній частині
Коментарі16
я теж собі зі світлодіодів переробив всі кнопки, їздив їздив набридло потім я зрозумів що ні так не піде не Hyundai Accent у мене щоб світилося все яскраво))))жовтий навіть як то м'якше заспокоює)))щас потихеньку встановлюю рідне
Так у цьому те й сенс моєї витівки був) Я до кожної кнопки підбирав резистор, щоб яскравість свічення була порівнянна з початковою) Тому у мене кнопки світять не яскраво, а саме так як треба) А що до Accent. , по суті, лише колір підсвічування змінив...
Моя улюблена тема)))) Заколхозив знатно) чекаю що вийде на фініші, особливо рівномірність свічення і чи не буде бити по очах) але покромсал ти реально дофіга всього (На рахунок аварійки до речі ти правий... і там взагалі не треба ставити резистора ст...
Та я точно на бурштинову не повернуся, тому не дуже шкода))Рівномірність світіння на фото начебто не дуже, хоча насправді - відмінна. А сенс світика на 12 вольт? У мене його не було, тому я і не морочився. Там тупо 2 режими - просто підсвічування і м...
а сенс у тому що лампочка яка там зараз стоїть із заводу) вона на 12 вольт) я ставив 1.5 вольта світик плюс до рідного резистори ще один резистор на 1 ком, але хз чим йому не вистачало) і викинув нахер всю цю систему ) ну а далі як кажуть понеслося) ...
Не вийшло тому, що світлодіоди робляться не під напругу, а під певний струм, який ми і виставляємо, обмежуючи його резистором. Швидше за все просто поставив не той номінал резистора. Струм не повинен перевищувати номінальний. Нижче можна, вище не мож...
аее… на скільки я знаю чим вище номінал резистора, тим тьмяніше горить світлодіод… чи я не правий?
і ланцюгом світлодіода і резистора на 1 кОм ми в сумі отримуємо світлодіод живиться від 12 волт, ні? наче так ... і замінюється на нашу лампочку
ну в сенсі так, це я й мав на увазі)
Ми точно зрозуміли один одного? У кнопці аварійки спочатку стоїть один резистор - він відповідає за те, як світиться лампочка при включенні підсвічування. Якщо ставити туди світлодіод, то необхідно встановити ДРУГИЙ резистор у ланцюг, який задіюється...
Ось мабуть мене і не зрозумів) цитую себе) вона на 12 вольт) я ставив 1.5 вольта світик плюс до рідного резистори ще один резистор на 1 ком у мене було там 2 резистора, рідний, і той який потрібен щоб видавало 12 вольт, і все одно горіло, не знаю яка...
Можливо, питання криється в тому, куди ти той другий резик підключив. Тому що, моя кнопка з півторавольтовим світильником пережила вже тисячу включень)
як куди, послідовно приєднав його, куди ще можна…
Послідовно до першого? Це все одно що взагалі його не ставити. Почитай уважно, там у кнопці 2 ланцюга - перша задіюється, коли просто вмикається підсвічування, а друга - коли вмикається кнопка аварійки. Тобто, резистори повинні бути підключені по- рі...
Мабуть моя твоя не розуміти ... щоб взаємозамінити лампочку на 12 вольт, треба поставити світлодіод з резистором замість неї, тобто на ті ж контакти, я так і зробив, не зовсім ідіот ...
Той резистор, який стоїть в аварійці, гасить свічення лампочки коли працює тільки підсвічування. Але коли кнопка вмикається, то на лампочку подається 12 вольт! По іншому ланцюгу! Не по тому, де спочатку стоїть резистор.
