Частина 1
Тепер, покатавшись, бачу, що приладову панель потрібно підсвітитияскравіше, панель ліворуч від керма зробити трохи тьмянішим, ну іпереробити підсвічування селектора акпп.+ поставити обманку заприборкою, тому що кнопки тьмяно загоряються при включеннізапалення - ймовірно, від перевірочного імпульсу.
>
Фотки, звичайно, поганої якості і не передають суть – світить всерівномірно, і виглядає дуже сучасно)
На цей рахунок ходять різні думки, але як на мене — жовте ріднепідсвічування реально старить машину))

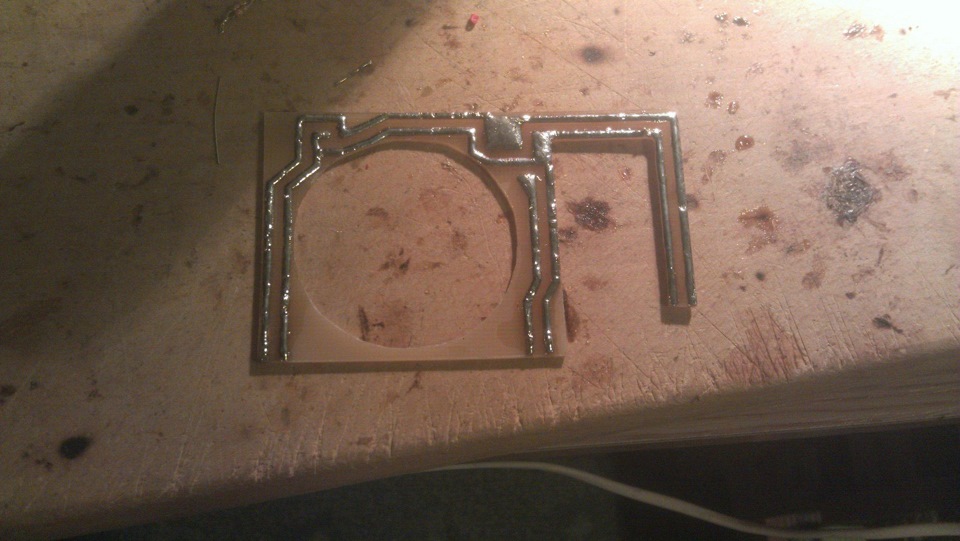

Плата навколо крутилки

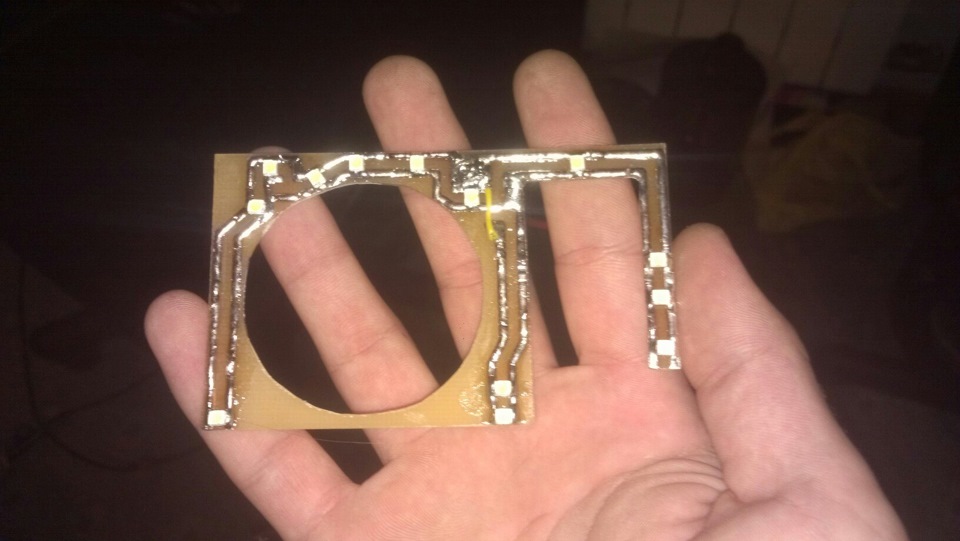

З напаяними smd світлодіодами

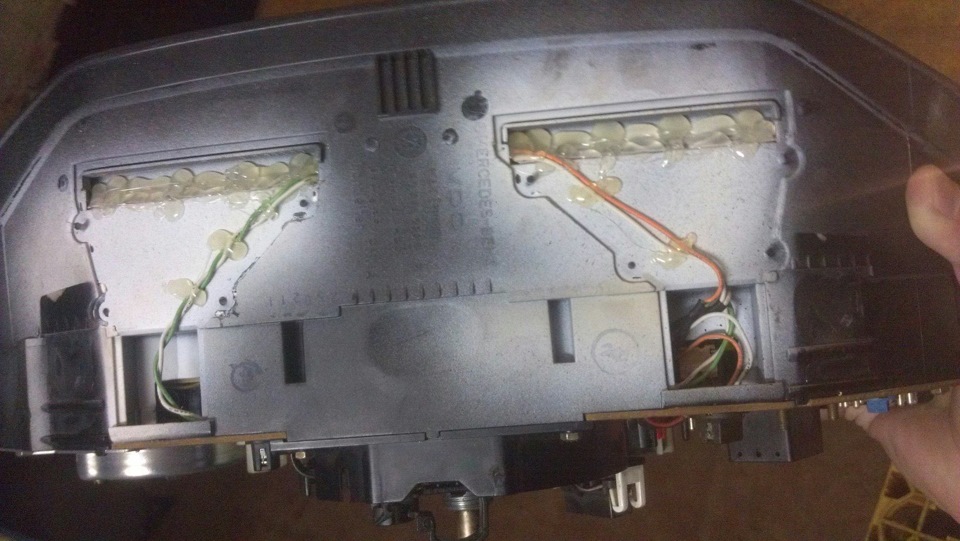

Приладова панель вид зверху

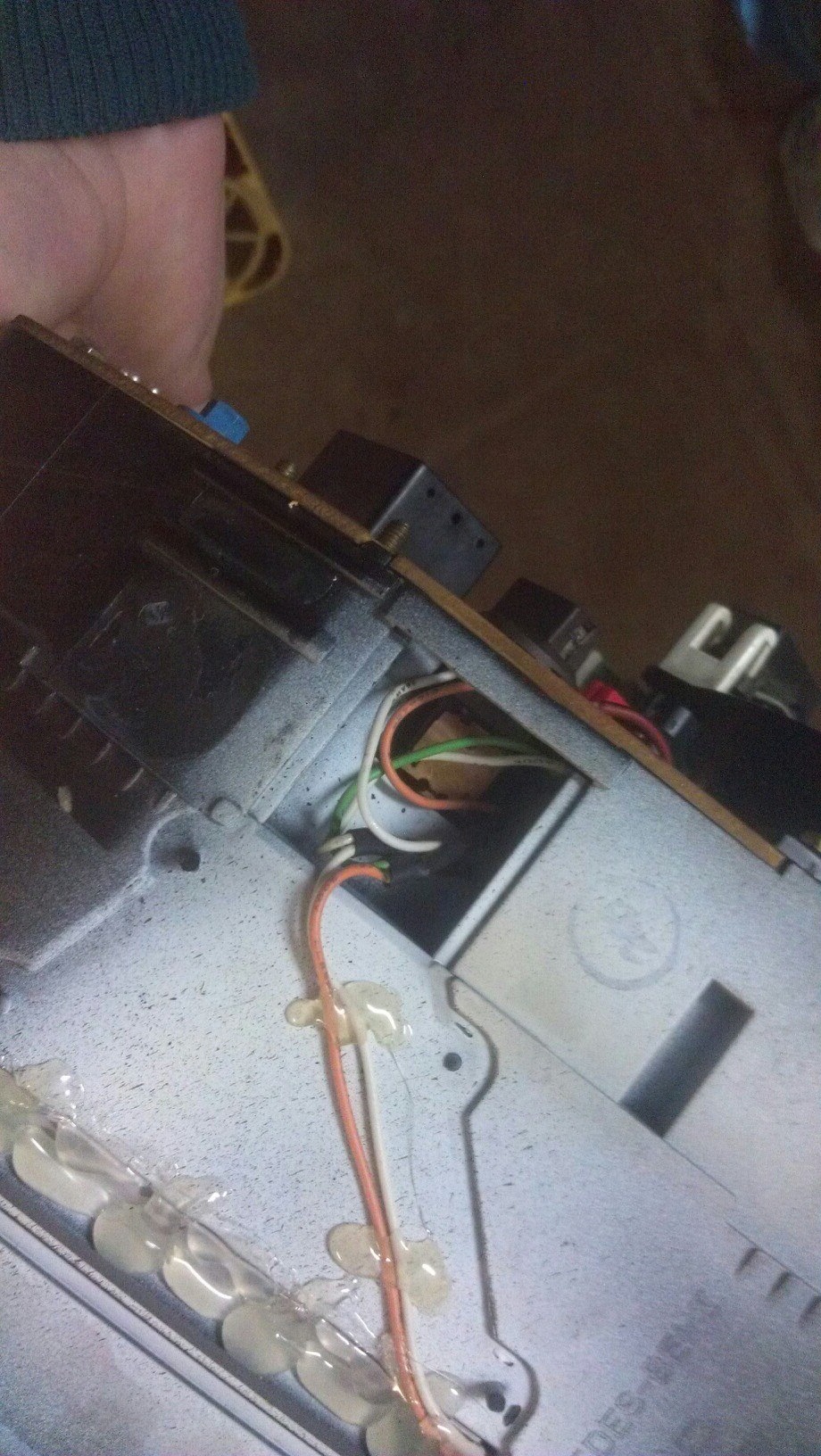

Проводи від світлодіодних стрічок з'єднуються разом і приходять водин патрон.
Зібрав все як і було Трохи роз'ємників))

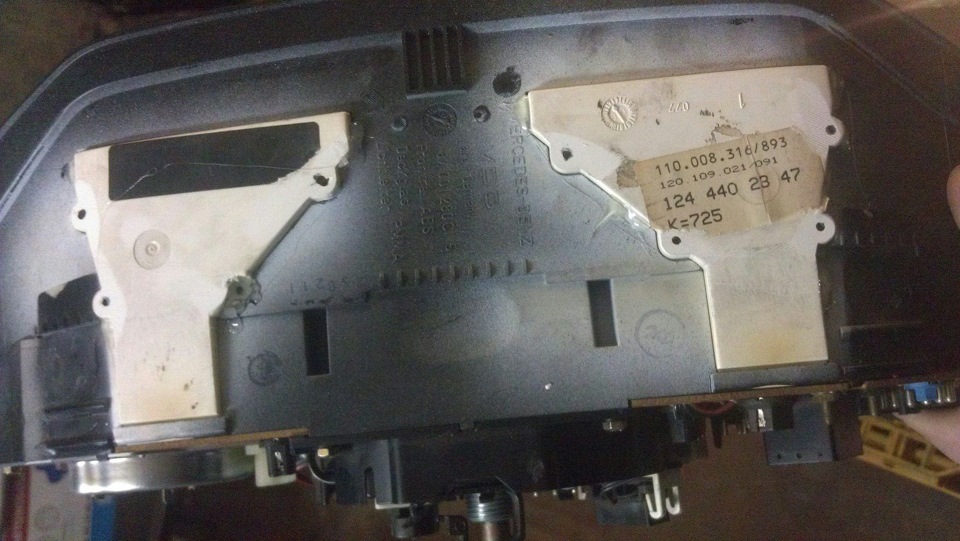

Було
Фото, на жаль, не передає, але ця панель світиться досить нерівномірно
Олдскул прямо)))
Стало
> Натиснута кнопка на кліматі світить яскравіше, ніж решта.Конструктив розробників Приладку треба зробити яскравіше, а панельзліва тьмяніша. Прибирання робив яскравістю під оригінал, але зарахунок меншого розсіювання світла від світлодіодів, вийшло тьмяно.Переробимо :)
Світить надто яскраво. На жаль, на той момент не було часу зробитиінакше — виправлятимемо :)
Фото кнопки люка поки тільки такі))
PS
Все ніяк на нормальну камеру не сфотографую, щоб хоч трохи близькодо реальності було)) Завдання вийшло дуже трудомістким, тому щосвітлодіоди світять приблизно на півсили. При цьому набагато більшепомітна нерівномірність свічення. Але ми постаралися подолати цемаксимально, і наблизитися до оригіналу на стільки, наскільки цеможливо. Коли знайду час, і перероблю всі косяки — викладу фінальніфотографії)
Коментарі20
На смак і колір звичайно… Але ІМХО рідне мерсовське бурштинове світло кнопок і приладки має особливий шарм. Але обсяг робіт і результат звичайно однозначно заслуговує на повагу!
Першу хустку центровкою свердлили чи лобзиком так гарно відпрацював? =)
тільки незграбний інструмент) лобзик і надфіль)
А як кнопки склопідйомників перепаяв можна докладніше
Так можна відразу зробити підсвічування включеної передачі. Адже у 124-го була така опція. Почитай у AleksandrKL. Зі світлодіодами робиться ще простіше, не треба городити оптоволокно.
Так, бачив цю функцію. Але там не все так просто, і без додаткових деталей у жодному разі не обійтися. Та й не бачу я в ній особливого сенсу)
Просто зручно прибирати підголівники, якщо вони не потрібні. Адже вони заважають огляду
оо а причому тут підголовники?) До речі, у мене цієї функції немає, і підголовники нижче
По помилці не туди написав )
А регулювання яскравості на новому підсвічуванні не працює?
Працює, але повністю підсвічування не гасить. Реостат там досить дитячий - всього 15 ом. Для того, щоб він працював як треба, необхідно знайти якісь сигнальні світлодіоди потрібного кольору, які дуже тьмяні, і на які потрібні невеликі резистори, тоді...
в радіодеталях або ебей! а у мене з цим проблем немає, ніяких обманок та іншої фігні, ось про що я говорив ... ну як то кажуть перший млинець комом, бачив би ти мій перший досвід, помідорами б закидав)
якщо врахувати, що навряд чи всюди можна запхати однакові світлодіоди, завдання не виглядає тривіальним. Обманка буде необхідна в будь-якому випадку, якщо замість звичайної лампочки стає світлодіод, тому що світик дуже мало споживає. І перший млинець...
xD подивися мої БЖ все ж таки, і зрозумієш що усюди можна запхати однакові світлодіоди… і дивись із самого початку, там де є порівняння з такими як ставиш ти) і які поставив я… я впевнений що більше половини питань відпаде, на рахунок звідки взяти і ...
Ну якщо смд скрізь пхати, то може і так. Але, наприклад, в дефлектори їх засовувати просто незручно ... Хоча, можливо, я не сперечаюся) 99%, що обманку треба ставити виключно через світлодіоди в приладку)
Тільки різницю в СМД подивися ... мої за розмірами і світіння в 2 рази менше ніж твої, звідси і вся різниця в зручності і без, і плюс резистори, я використовую СМД а ти звичайні, тому досить таки не зручно, добре, сперечатися не буду, все приходить і...
У мене вдома валяється пакований смд-резиков яких-небудь завгодно. Використовував звичайні виключно з міркувань надійності. Якби була проблема запхати звичайний резик, я б поставив смд. З ебая місяць чекати часу не було, тому що потім би не було часу...
Ну як ти сам написав у першій частині, вам потрібно багато часу, і різні резистори, я робив свою підсвітку місяця півтора але я не поспішав, їздив розобарнним, а якщо взяти до уваги очікування ебея, то місяці три, не шкода, зробив так, що за 3 хвилин...
Емм ... Взагалі-то, там навіть із заводу стоять різні резистори (по номіналу). А все тому, що зробити повноцінно рівномірне підсвічування з однаковими - неможливо. Десь, наприклад, елементарно 2 світики послідовно стоять - вже інший номінал .На все п...
так загалом то немає ... у мене займе якщо бути точним максимум хвилину з урахуванням того якщо все розібрано) ти не дивився бж ... раз говориш таке ... на рахунок номіналів, я взагалі не розумію навіщо ти в кнопках їх змінював, я залишав рідні, де ц...
