Самодельний шнур для діагностики ГБО

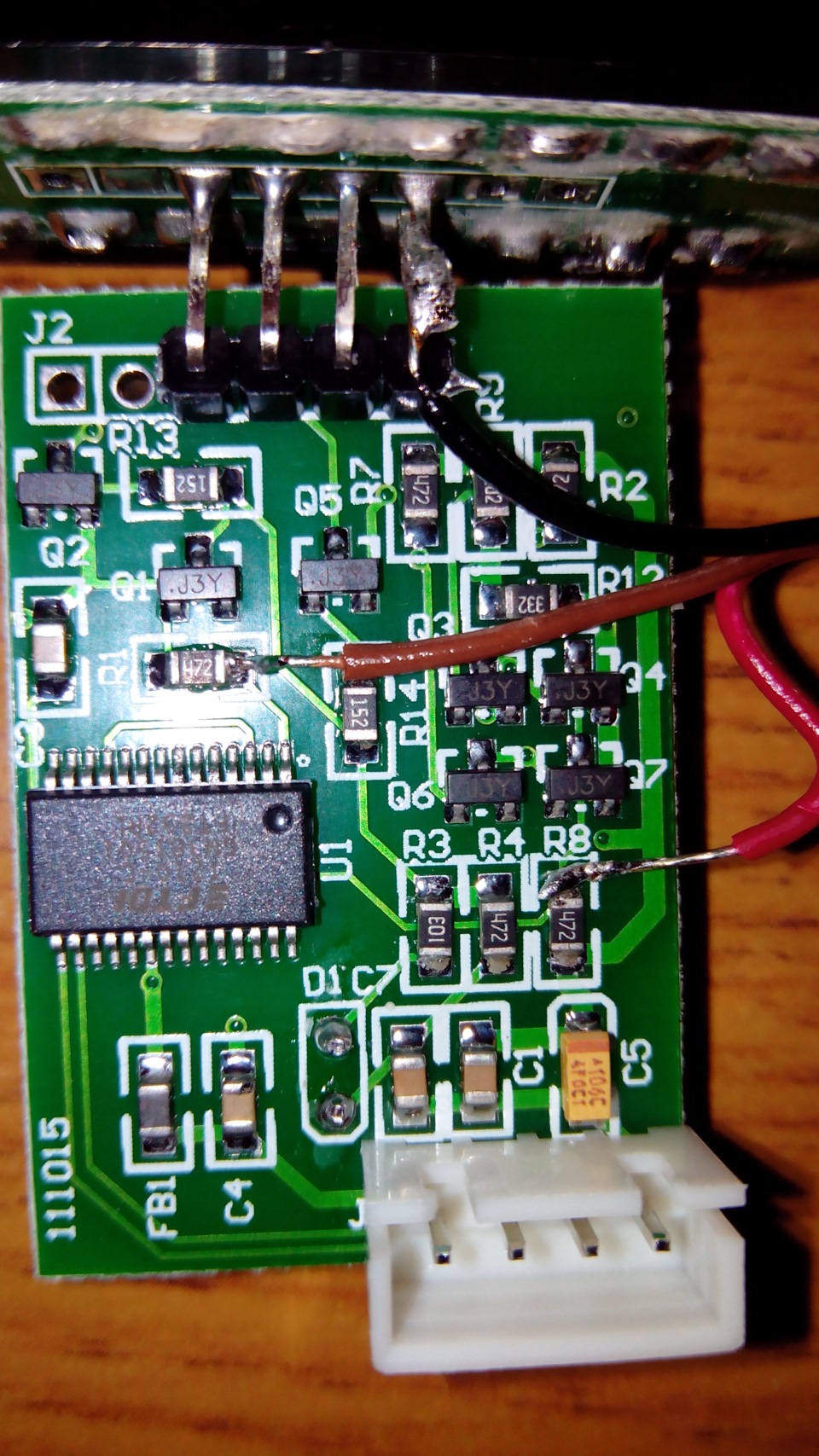

Як і обіцяв, розповім про саморобний шнурок для налаштування гбо.Тут все дуже просто, потрібен будь-який шнур для підключеннятелефонів старих до пк, діагностичні адаптери K-line та інші, якіз'єднуються по звичайному com порту і перетворюють наusb.Найголовніше, яка там стоїть мікросхема, в моєму випадку стоїтьRS232, але там є й інші види мікросхем.Тепер потрібно припаяти 3дроти до 1, 5 і 7 ніжці на мікросхемі самій ніжці, мало місця, топродзвонюєте доріжки і знаходите найближче місце, де зручноприпаяти). Ну ось практично адаптер і готовий, тільки залишилосярозібратися з сигналами на діагностичному роз'ємі Діагностичнийроз'єм складається з 4 контактів, нам треба з них 3. Для цьогоберете тестер і на діагностичному роз'ємі знаходите 12+, до ньогоніякі проводи не підключати, мікросхема згорить! Маса знаходиться напротилежному боці від 12+, ось сюди і підключаємо дріт, , Що йдевід 7 ніжки.Дві інші проводи потрібно міняти місцями між середнімиконтактами на діагностичному роз'ємі, поки не з'явиться зв'язок впрограмі (пробуємо підключатися в програмі, якщо немає сигналу, міняємо проводи місцями), точно не пам'ятаю куди йдуть сигнали.Якщо ці 2 дроти не відразу вдасться правильно підключити, нічогострашного, головне не підключити їх до 12+. Взагалі, кращевідкусити від діагностичного роз'єму провід 12+, щоб випадково непідключити до нього. Це тому, що мікросхема працює від 6 В, а від12 вона згорить. У нашому випадку харчування на неї подаватиметьсявід пк. Ну от і все, тільки рекомендую проводи припаюватиекрановані, так як на працюючому двигуні може пропадати зв'язок! мене вже було. Тепер у мене 2 адаптери в одному)))))

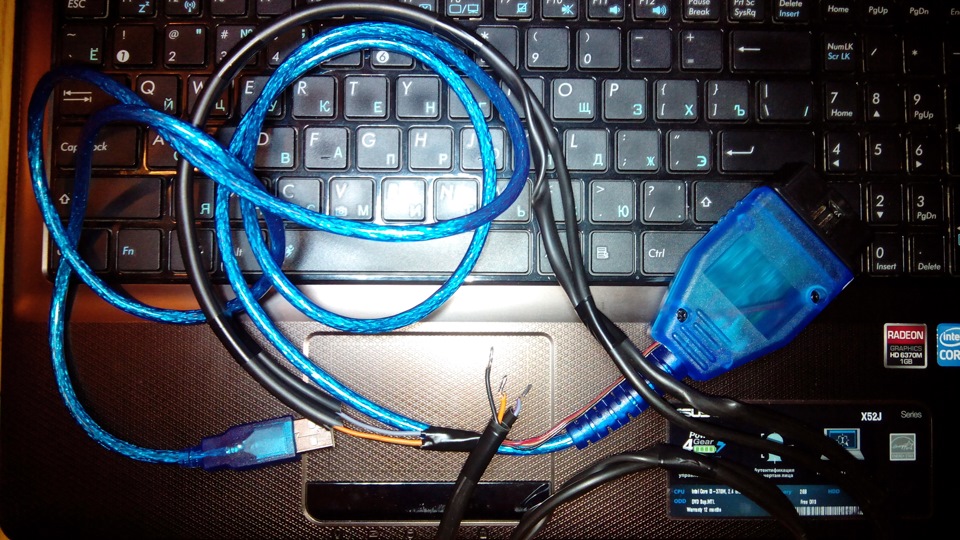

Ось власне сам кабель.

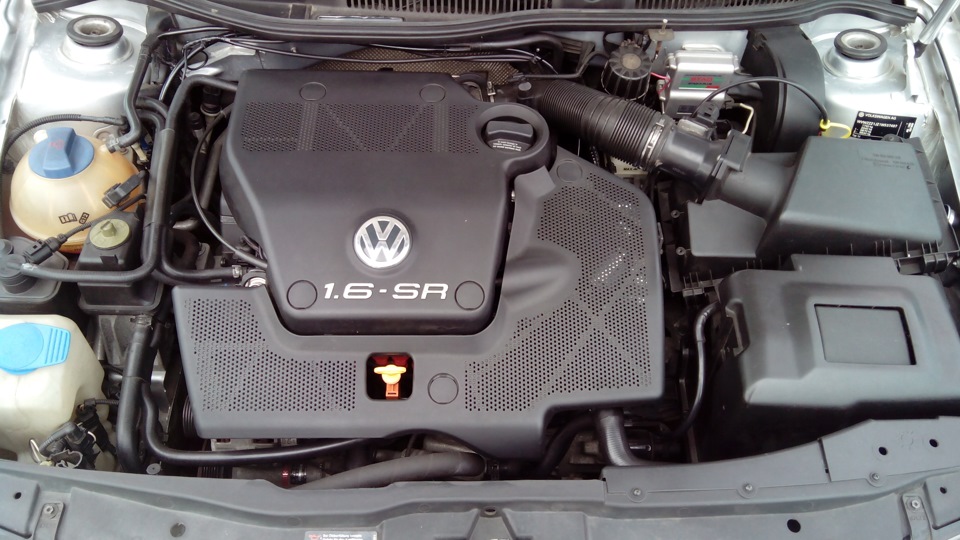

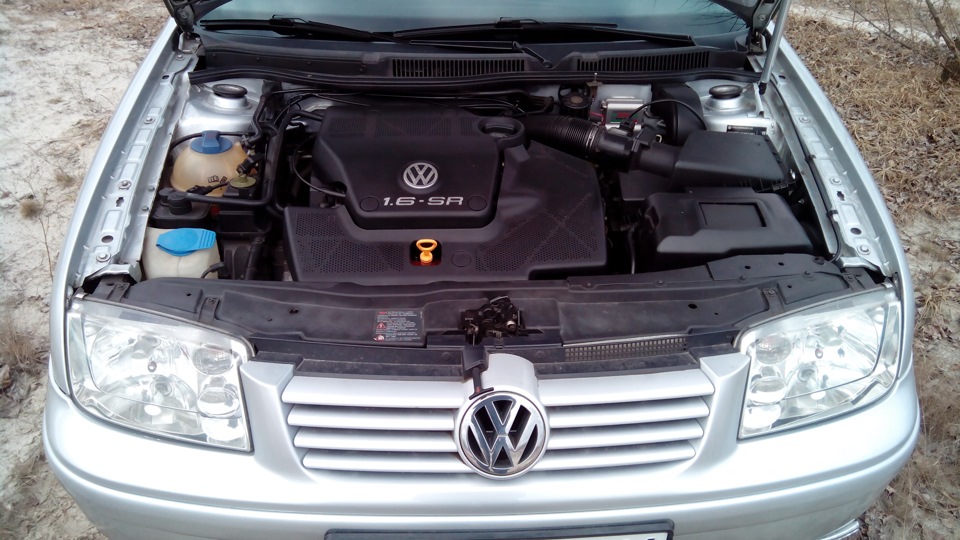

І хто скаже, що тут встановлено ГБО? )))))
