Рульовий редуктор м5 е39 та його обслуговування ч.2

Перша частина не вмістила в себе фоток останніх штрихів даноїтеми тому продовжимо тут. Хто не дивився раджу почитати відразуїї.

Дійшли поступово до гумових ущільнень.

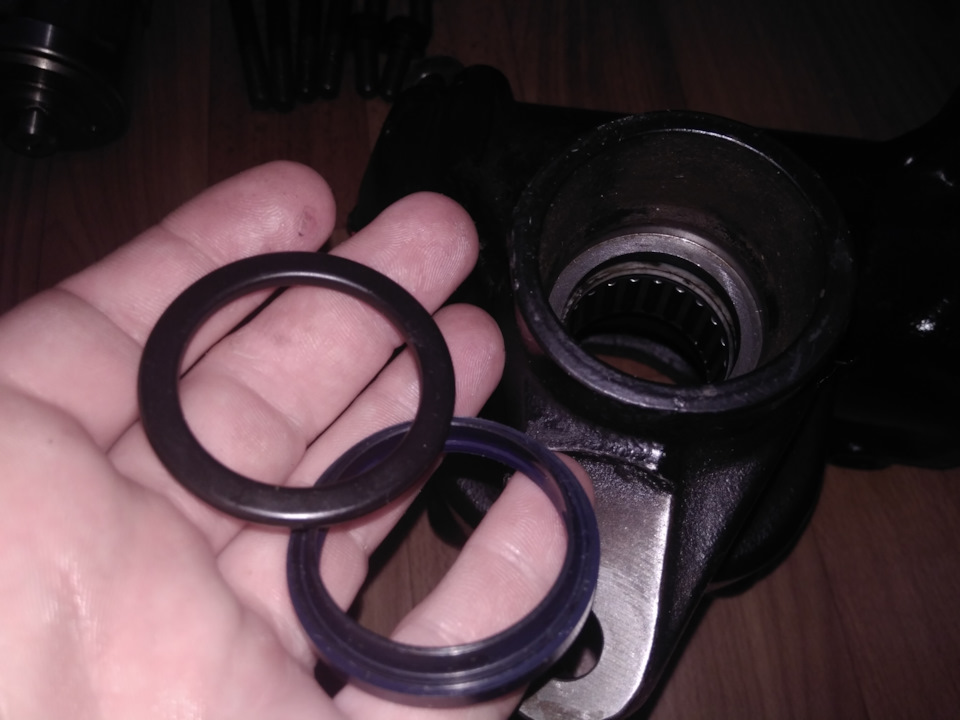

Почнемо з ущільнювачів які стоять у низу колонки біля кермовоїсошки. Грязозйомник і еліпсне кільце, розмір кільця 42х32х3мм і його мені не вдалося знайти, на моє щастя воно не рване ігума еластична, як ви зрозуміли кільце еліпсного перерізу і 3мм цейого висота а ширина дорівнюватиме 42- 32 = 10мм А ось брудознімачбув дубовий, хоча він і виконує більше захисну функцію, але раз ятуди поліз, то зроблю все як треба. Повний нуль, оскільки всіущільнення є елементами гідравліки, то й замовляв все там.

vbelts.com.ua/gryazesemnik-32x40x4-7-ghp-pu

hydraulic.com.ua/32-40-4-7-k09-pu

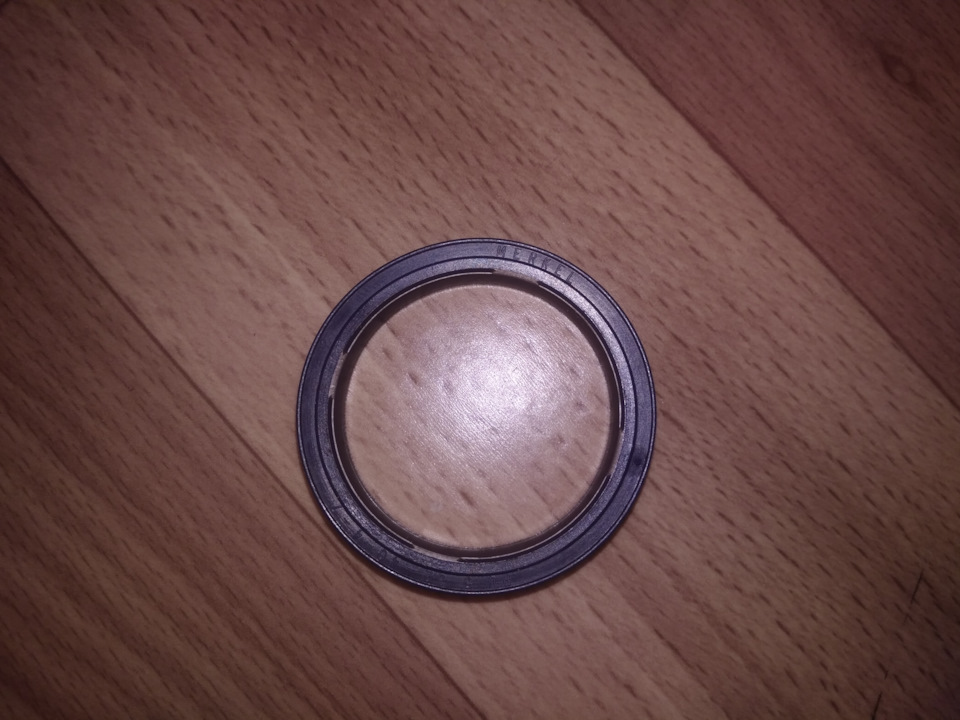

брудозйомник Merkel 32-40-4-7 та ущільнювач

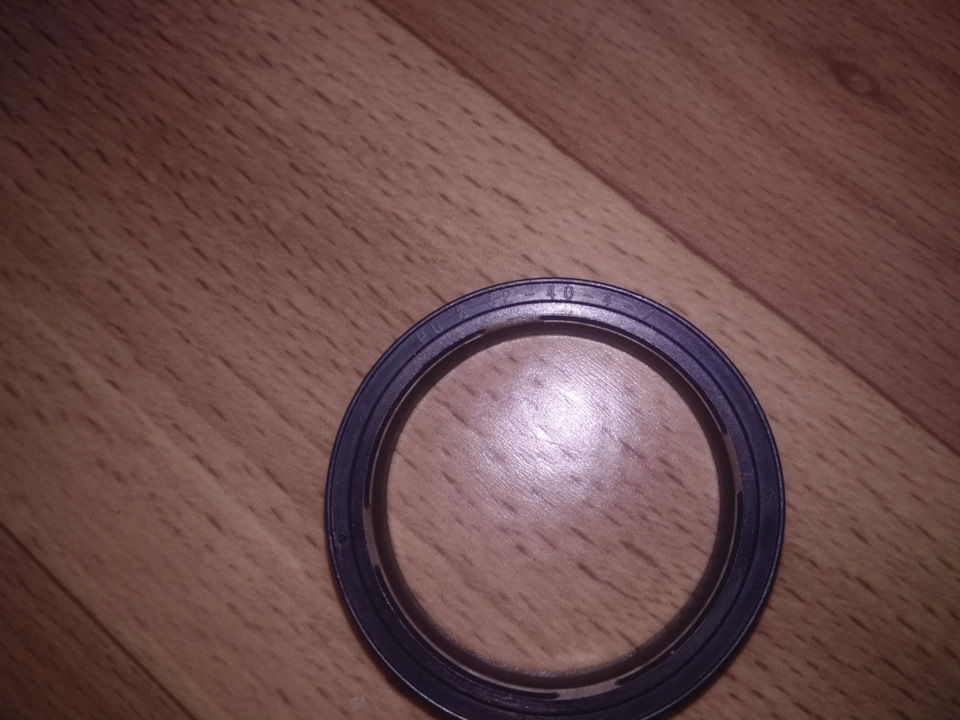

брудознімач Merkel 32-40-4-7
брудозйомник Merkel 32 -40-4-7

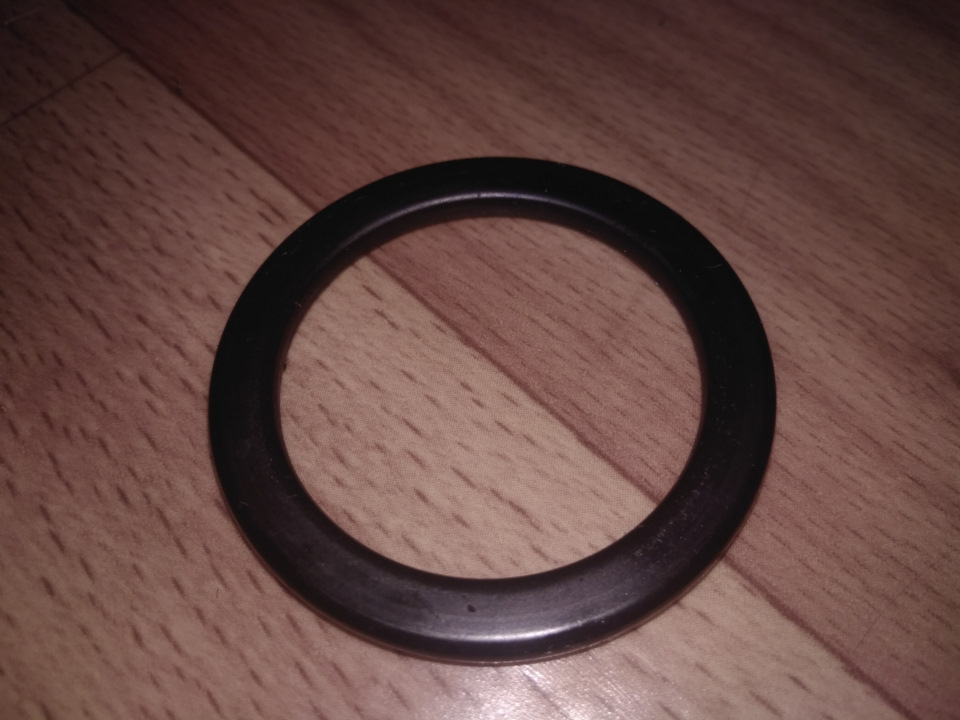

Еліпсний ущільнювач під брудознімачем

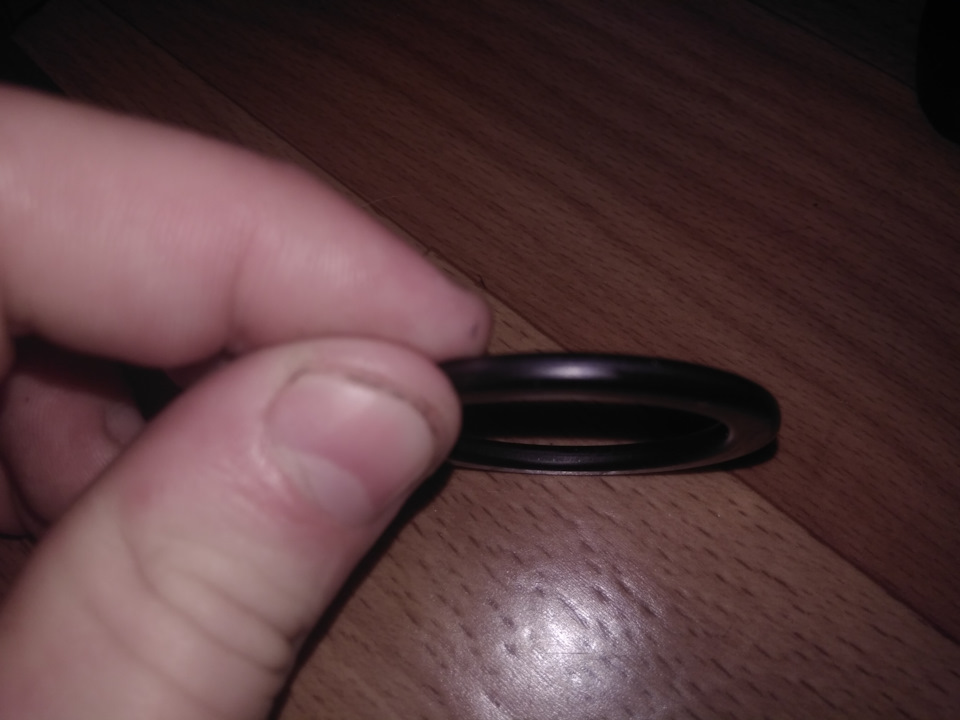

Еліпсний ущільнювач під брудозйомником
Далі йдуть маленькі кільця які розміщені на проміжній плиті. Яквидно рідний іде прямокутного перерізу, а той, що вкорячили, йдекруглий і не за розміром, тому його закусило. Там глибина канавки1мм, тобто щоб нормально ущільнило і не закусило від видавлюванняпотрібно 1.5мм, а туди втулили 2мм. Замовив нові, розмір внутрішній7мм перетин 1.5мм, посилання додаюhydraulic.com.ua/7-1-5-nbr-70
рідне справа те, що поставили не за розміром
Місце посадки кілець у проміжній плиті
Місце посадки кілець з боку корпусу редуктора
Місце посадки кілець з боку корпусу редуктора Далі йдуть кільцяущільнення проміжної плити в корпус редуктора і корпуссервотроніка. Оскільки вони були продавлені то вирішив їхзамінити.
Розмір кільця з боку сервотроніка внутрішній 63мм перетин 2мм, посилання зі сторни корпусу редуктора розмір внутрішній 68мм іпереріз 2мм Ну і наостанок сальник.По-перше він був закушений привстановленні попереднім власником, та й по-друге мене збентежило щона ньому насічка для напряму обертання є, як згодом з'ясувалося цесальник від маслонасоса якоїсь Тойоти, фото додаю.
Сальник що стояв з маслонасоса Тойоти
Фото ще не знятого зажованого, вибачаюся за якість
у чому різниця з буквою B і без неї не знаю, може хтосьпідкаже.

перетин 2.5мм, посилання hydraulic.com.ua/78-2-5-nbr-70

кільце кришки валу рульової сошки
Ну начебто тему розкрив. Постарався максимально все описати, будешпаргалка для себе та інших=). Всім рівних доріг.
