Впровадження сигналки у викидуху або рішення для тих хто розпиляв брелок а він помер і не бачить сигу)

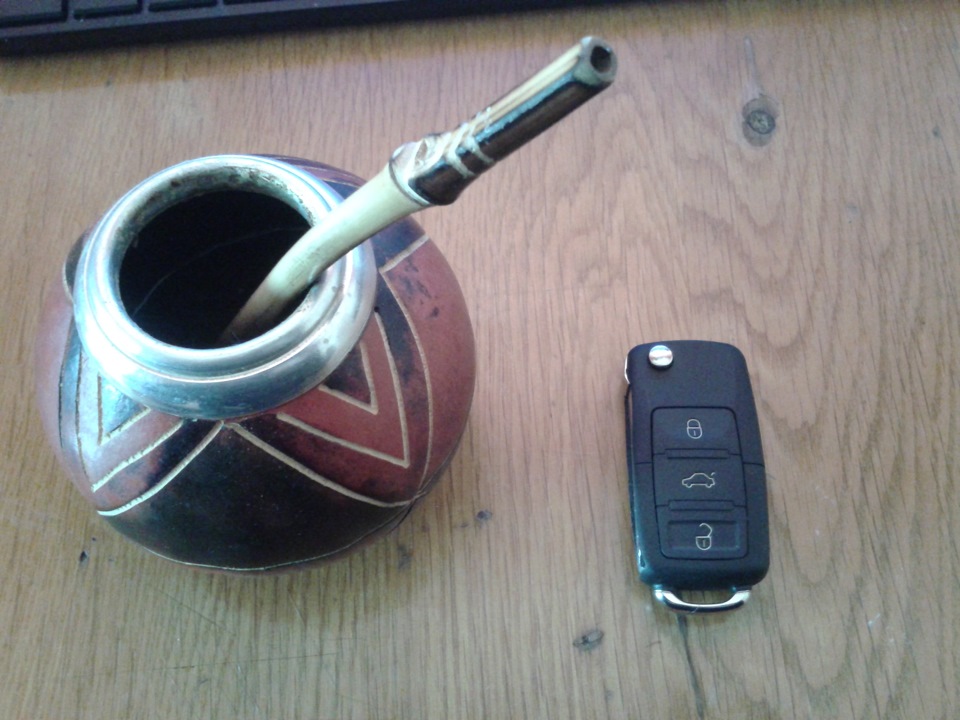

Раніше я зробив викидуху. Залишилося впровадити сигналку. Спочаткуподумав а що там відпиляв перепаяв — діл.

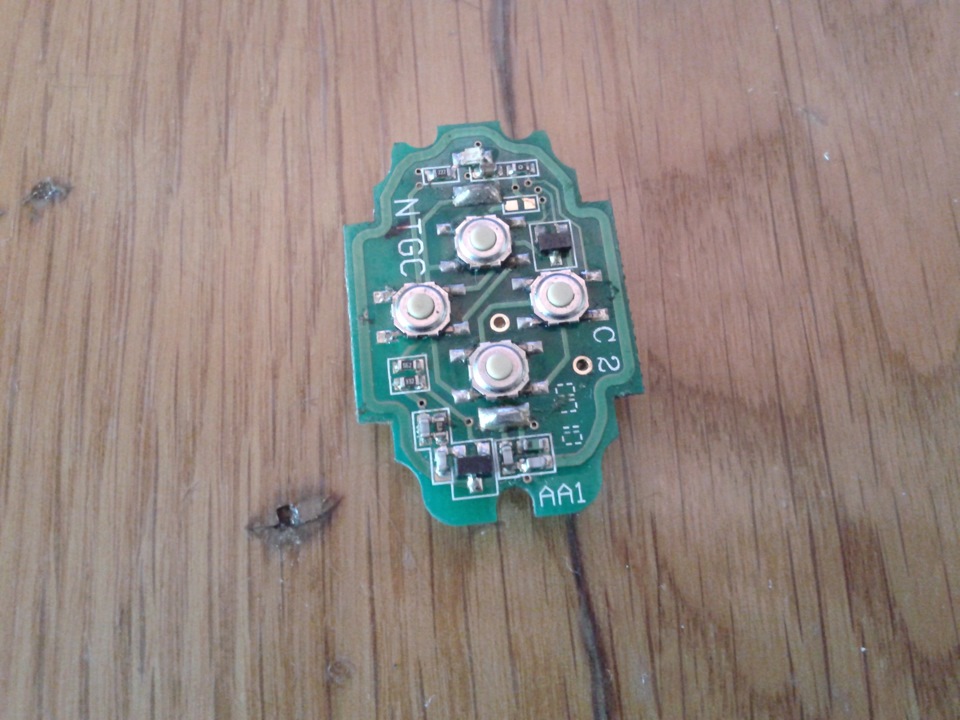

А ось сигналка яку потрібно запхати)

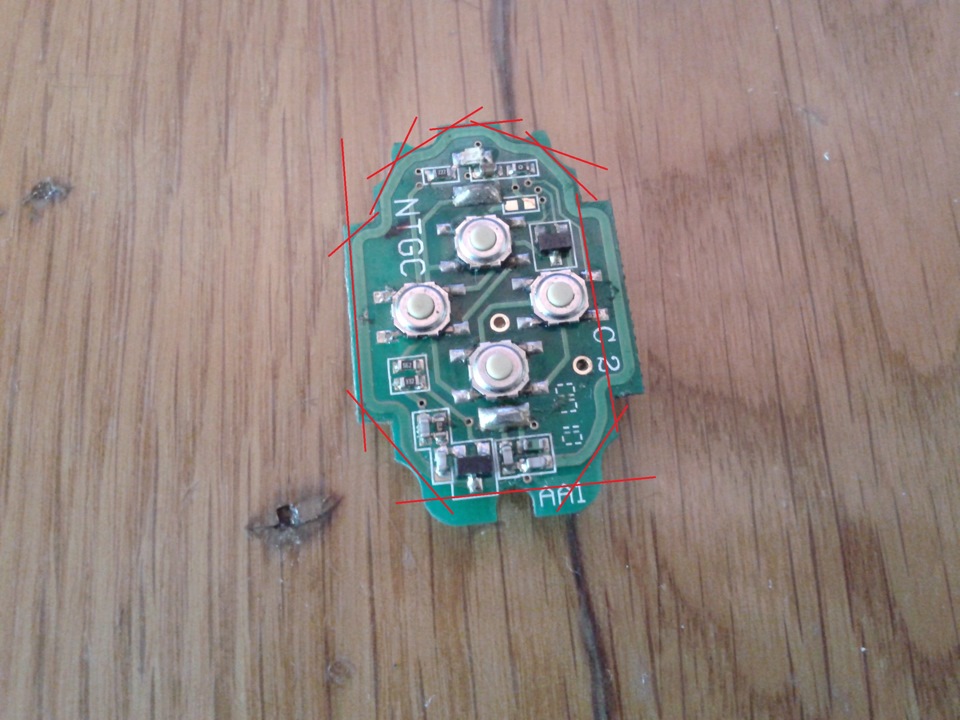

Прикинув собі що ось так треба підпиляти
<
Коли сигналка вже увійшла) в заготівлю почуття радості почалопереповнювати так все йшло за планом. Тут думаю потрібно спробуватиїї працездатність з проводком, а то малолі ...) ще клацнув, підійшов впритул до авто-клацання — і все гейм овер — сига небачить брелок, як я зрозумів пізніше. Думаю подзвоню я одному суперінженеру, якого я зустрів у радіомагазині). Кажу мовляв так і так.А він мені у відповідь — вітаю ти зробив найгірше що можна булозробити з сигою — ти кританув) їй антенну, а вона мовляв працює напевній частоті і та грібана доріжка дуже важлива. Як її довжина такі товщина і взагалі форма і є диво прилад який міряє цю частоту, вимірюючи її можна легко підібрати потрібний замінник доріжки. Ну ядумаю собі))) чувак харе набивати ціну - кажу йому давай підвезузробиш. А він е не цей прилад мегакрут і мега дорогий у мене йогонемає і не факт що він є взагалі у нас у місті, у Києві каженачебто є. Каже, бери, мовляв, підбирай сам — зроби щось схоже якбуло, мені цим займатися не рентабельно. І тут я впав в осад щебільше через гребаного натфіля) яким я це все спилив. Відрізав биножівкою, аааааааааааа… Тут я поник і в моїй голові заграла сумнамузика…
Початок шерстити інет (і чого я відразу цього не зробив) із'ясувалося, що це часта проблема при впровадженні сіги у викидуху.Я навіть не міг подумати, що та доріжка така важлива і проводок їїне замінить. Перший раз я паяв тонкий багатожильний дріт і довгий, але я вже зрозумів, що потрібно теж зробити. І завдяки немапотрібний скоріше всього одножильний дріт.Взагалі спробував яспочатку з багатожильним потім ще з тонишим багатожильним, а потімвзяв мідну дроту від відмотування електродвигуна) - прикинув зарозміром - цокнув паяю - каніфоль диміт)

>

І тут паяючи я випадково зачепив кнопку, а машина стоїть під вікномі почув пік пік — РАДОСТІ НЕ БУЛО ПРИДІЛА, але я не повірив думаюпочулося))) бугу ноги переламаю до машини, зупинився, прицілився докнопки — натискаю — диво вона працює.Читав деякі довго по міліметручікінілі поки підібрали

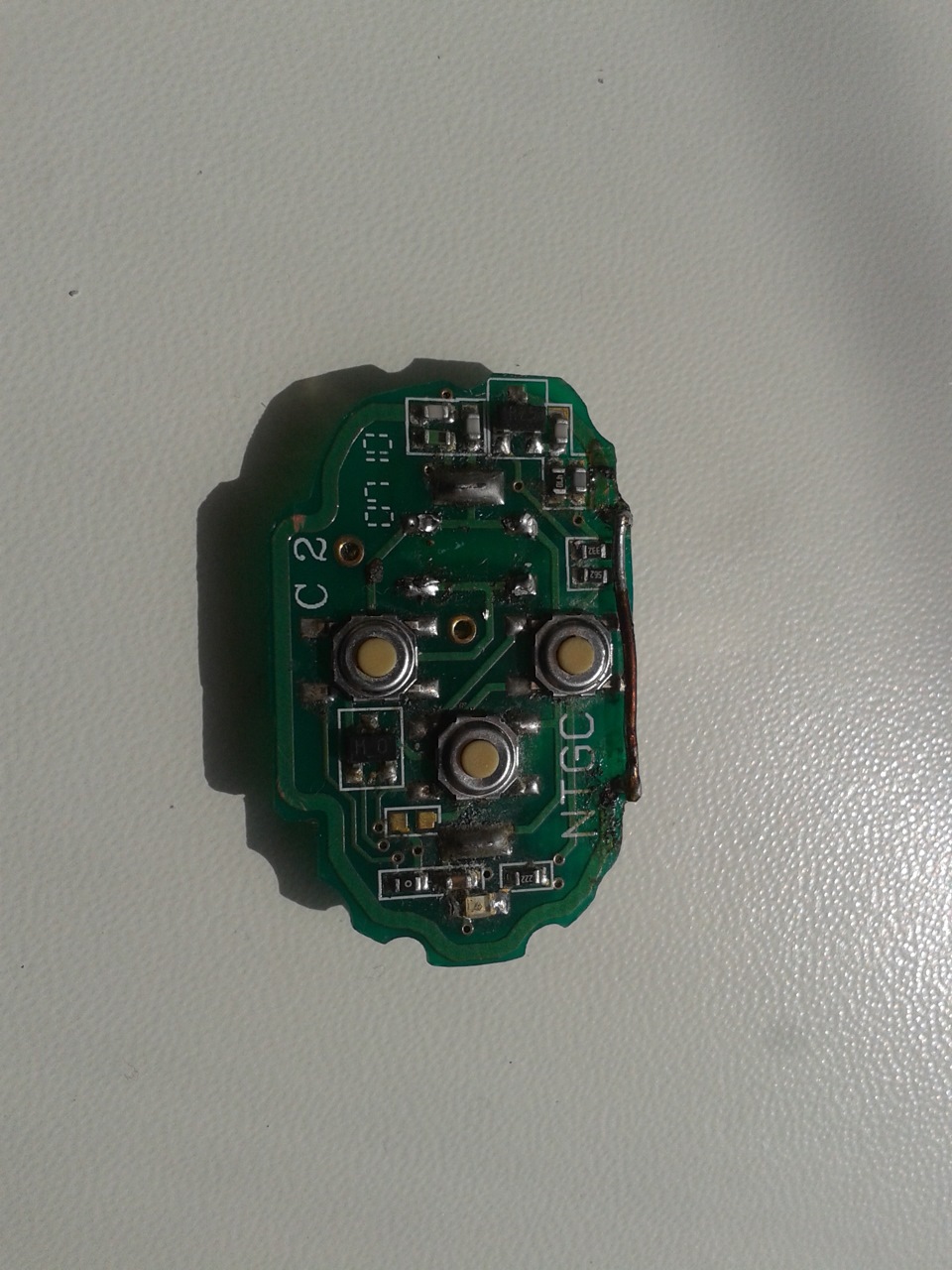

також на фото відпаяна одна кнопка.

Кнопку відпаяв і пробував чи буде працювати з новими кнопками аточитав що бувають і кнопки не підходять і Іноді вони теж важливі такяк створюю частоту як і антенна.

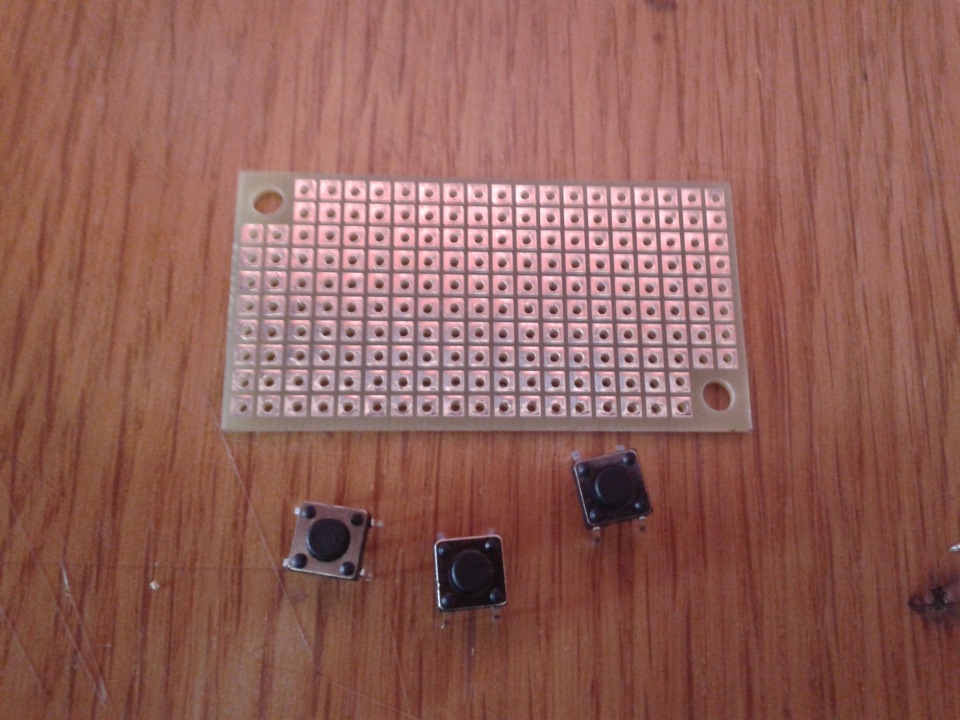

Ось кнопки та плата які були придбані за 13 грн

Далі всіх професіоналів паяльника і каніфолі) попрошу не плюватисяі не штовхати. Паяти я не вмію, ніхто мене не вчив і паяю ябандурою такий що рука затікає і починає тремтіти коли потрібноприцілиться)).
Паяти не зручно, дуже все дрібне, чи відвалюється доріжкизамикають. Деколи хотілося все розбити молотком, але так як япідібрав антену то відступати нікуди) Взагалі все припаяв (вирішивперевіряти працездатність на кожному етапі) перевіряю все гуд -впихаю) Подумав вже все позаду. Я ЦЕ ЗРОБИВ) Але вона падла незакривається - не вистачає висоти а ще ширини взагалі контуру, томущо я міряв по низу а верх вставляється в низ заготовки. Не хотівкурочити контур думав погано тримати. Але подітися нікуди. Сиджукурочу — жахливо незручно ножем, вирішив паяльником. Взагалінерозрахував пропаяв наскрізь))) думаю ну всі припливли. Дірочканевелика, але там де буде закриватися іншою стороною ключа -взагалі на зовнішній вигляд не впливає - ура. Розтрощив все що міг- вставляю все одно не вистачає висоти, знову психи і рукапотяглася за молотком. Молоток, аааааааа ... Взагалі вирішиввикинути плату з кнопками з якої я скільки промучився і ставитирідні кнопки так як вони набагато тонші. Тут крапка кипіння досяглаапогею. Коли я випаював рідні кнопки я обламав їм ніжки, так як непланував їх використовувати і контакти там взагалі мізерні, вонинапостій ламалися, а то відламувалися ці дроти, то контактбатарейки і так дві години. Взагалі припаяв. Щукаю - не бачить сигабрелок -аааааааааа, де мій молоток. Підламав контакт дроту антени іпідламав так що відвалилося ще трохи доріжки - взагалі зановопідбирати дроту - ЗНОВУ і з першого разу не вийшло)) і зновупроводочки відвалювалися від кнопки ПО КРУГУ, потім була підозра щоне вийшло через поганий контакт батарейки, з того що не треба буловідпилювати рідне.
Розбираю — обламав два дроти. Взагалі впхнув таки я всецілісно))))
УРА ПЕРЕМОГА.
Хто зіткнувся з мертвим брелоком дроту та нерви вам у допомогу)

Хто дочитав — молодець.

Салам…
з ними набагато легше)

до речі великі кнопки не рідні і сама плата нова можуть створюватинехилі перешкоди — що позначиться на дальності, краще так не робити—
