Заміна магнітоли на ГУ на Андроїд, ч. 3

Початок дивитись ТУТ — Частина 2
Доброго звуку і додавання в машину хай-тека Передбачається, щочитають люди, які не бояться:багато літер, лютого DIY, ізоленти, проводів на скрутках і пригод, що шукають, на свою викресленуголову. >

CAN BUS decoder, або чому все не так, як хочеться
У сучасних авто є чудова заміна мукам із проводами — шина СAN. Аленам для підключення магнітоли підходить CAN-Infotainment.Докладнішечитаємо ТУТ.

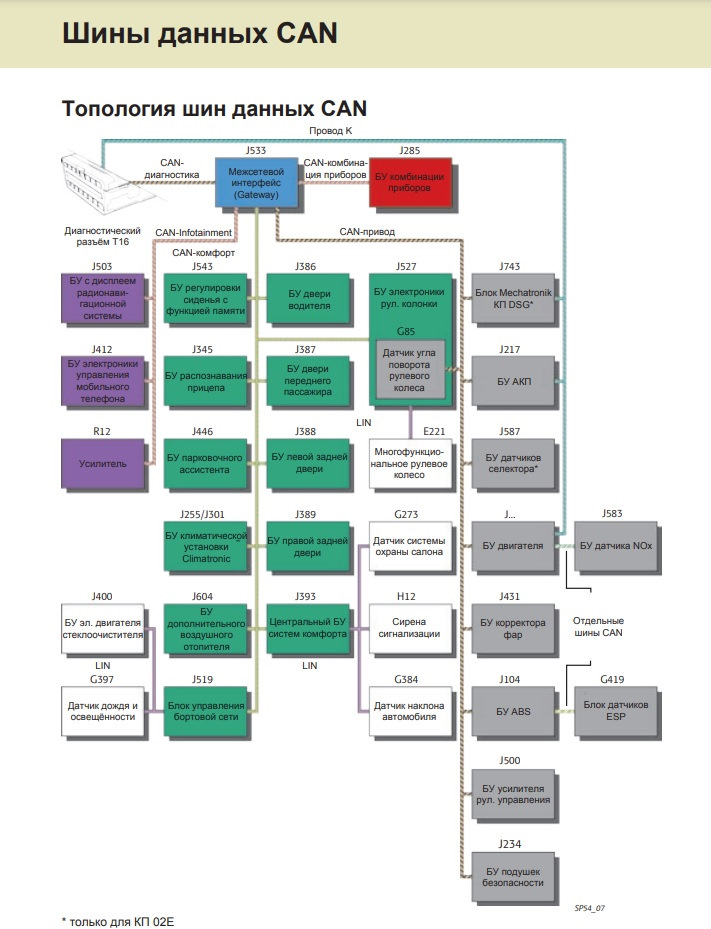

Такий багатоликий CAN

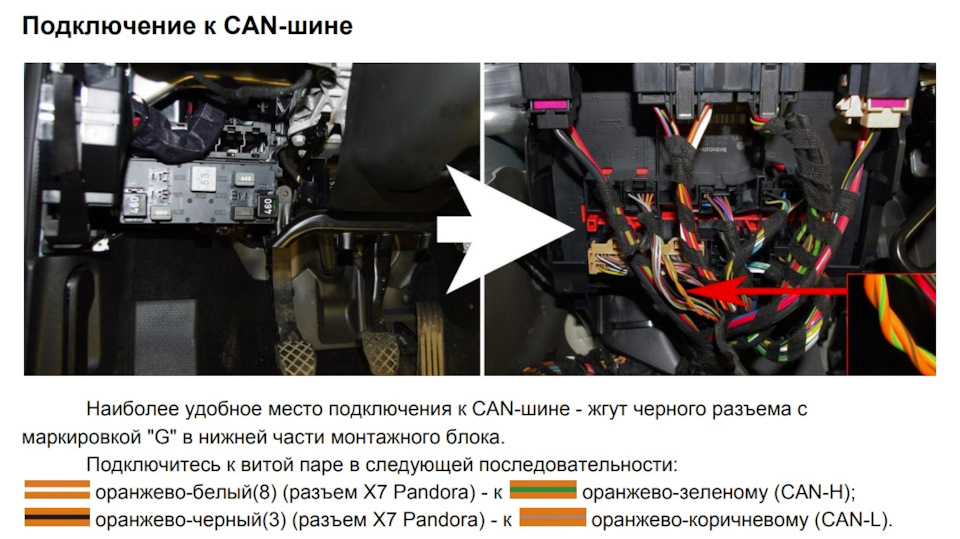

Для тих, хто не в курсі — CAN шина може бути в роз'ємі Quadlock, а може й відсутня Якщо відсутня — ліземо під рульову колонку вgateway, підключаємося до шини, заводимо її в Quadlock.

Дістатись туди — окрема історія. > Мені "пощастило" - в моїйкомплектації шина вже підведена до квадлока. Що повинніотримати:сигнал увімкнення/вимкнення магнітоли, підсвічуваннякнопок при включенні габаритів, запуск камери заднього ходу, показвідкритих дверей, керування магнітолою кнопками на кермі (у мене їхнемає), зчитування стану автомобіля.

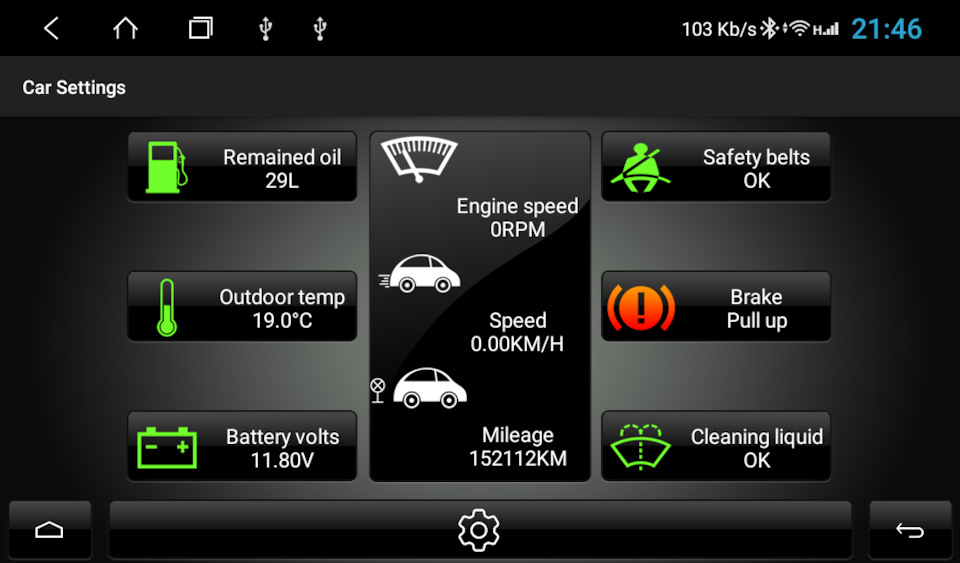

Приміром, так

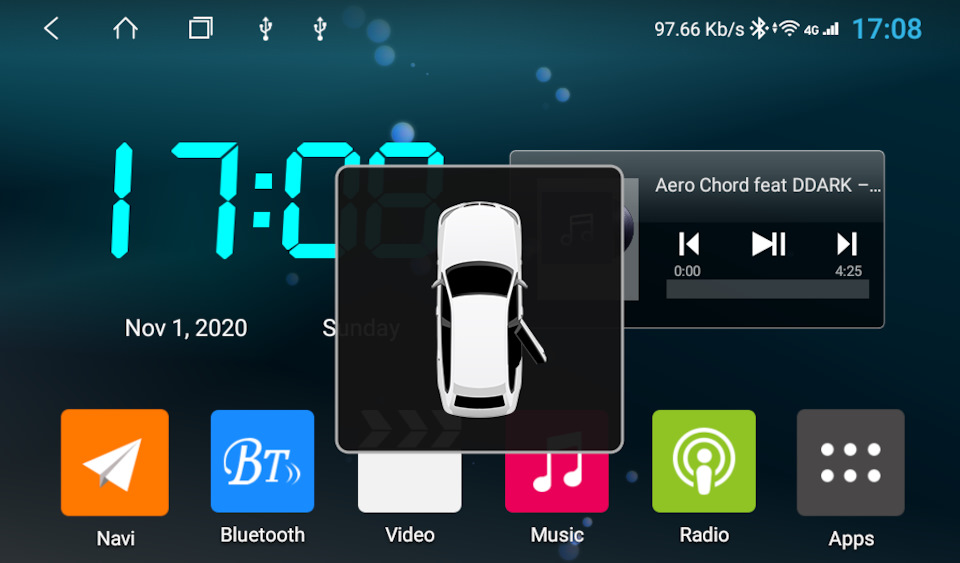

Або так

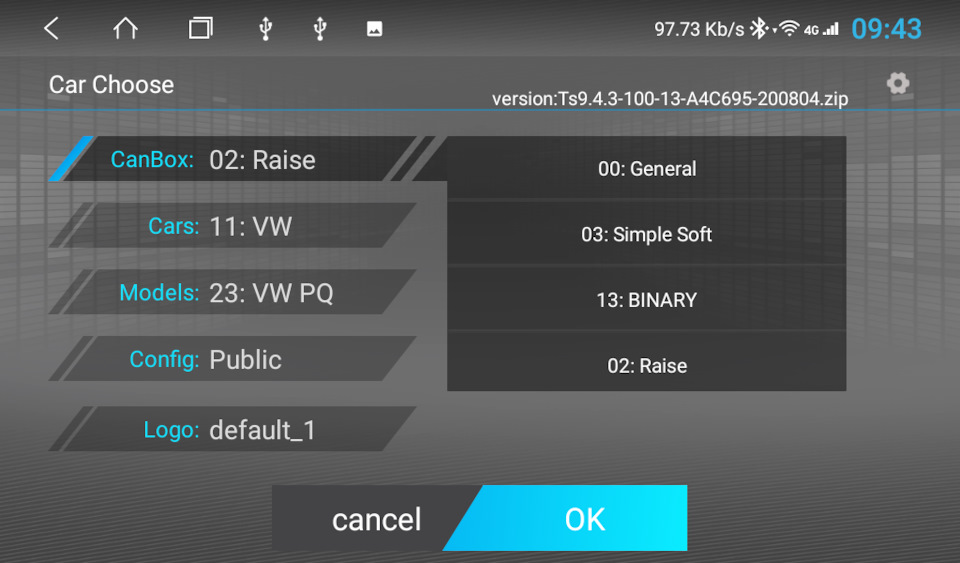

Отже, підключаємо декодер в магнітолу. Далі вибираємо тип авто вЕкстра налаштуваннях (код 8888 або 123456) Нагадаю, Skoda OctaviaА5 відноситься до платформи Volkswagen PQ35 Магнітола підвантажуєнеобхідні протоколи зв'язку (має бути включений WiFi або 4G), перевантажується, і ми отримуємо всі переваги та функції CAN Busадаптера.
HAPPY END.

Щастя тривало недовго. Двома словами, декодер звичайно декодує, тільки коли і скільки хоче. Пару секунд після запуску двигуна, абопару хвилин після вимкнення, довільно при включеному запалюваннідані передаються і навіть працюють усі функції. Але не завжди істабільно. Ось тут почалися мої особисті страждання. Налаштувань вадаптері багато, я перебрав все, які відносилися до Октавій, Шкодівта Фольксвагенів. Ситуацію докорінно це не змінює, змінюєтьсякількість інформації, що відображається, але поводиться адаптероднаково. У чому виявляється - у потрібний момент не запускаєтьсякартинка з камери заднього ходу при включенні задньої передачі, невмикається підсвічування кнопок магнітоли, не показує статусвідкриття дверей, не оновлюються дані по машині. Найбільшанесподіванка - магнітола сама вимикається через 15 хвилин післявключення, навіть при заведеному двигуні. І не включити її, доки незаглушиш і заведеш знову. Начебто адаптер є, а толку немає. Яперебрав з десяток варіантів І це дуже дивно, ні в кого на форумахтакого не зустрічалося. Я почав шукати інформацію про CAN адаптери, шини, протоколи зв'язку і знайшов дуже цікаву інформацію ТУТ.
Полягає вона в тому, що адаптер Raise версії VW-RZ-08 просто непідходить до моєї машини! Мені потрібна версія VW-RZ-01! Зауважу, що магнітола позиціонується як відповідна для Октавій 2004-2013років випуску, а в листуванні я явно вказував продавцеві, що машина2006 року. Декодер шини CAN
Інформація від виробника

Знову листування. Продавець за таких вступних зажадав відео роботиадаптера. Здивувався сам і відправив безкоштовно версію WV-RZ-01, опосередковано визнавши, що поклав не ту версію адаптера. Буливеликі шанси не отримати, тому довелося шукати шляхи підключеннячерез стандартні підключення, описані в другій частині. Сам адаптеря вимкнув. Мінус помітив лише один — магнітола стартує щоразу, коливключаєш запалювання, проходить секунд 15 на завантаження системи.Новий адаптер прийшов через місяць, але проблему на жаль невирішив. Можливо, проблема в прошивці магнітоли, або в CAN шині.Поки розбираюся.
ВИРІШЕНО у 5 частині

USB порти
У комплекті 3 USB дроти з роз'ємом USB-Female. За інструкцією одинпідходить для роботи з флешками (наприклад, для оновлення прошивки)- це провід з 6 пінами, другий - для пристроїв типувідеореєстратора, 4 піна. Третій провід - йде з вентиляторомохолодження, і замінює провід "4 пін".
Тобто ми маємо 2 USB порти, а пристроїв мінімум 3 - реєстратор, флешка з музикою та приймач датчиків тиску коліс.
Дивимося уважно інструкцію — секції D і особливо E. Бачимо, що всекції Е має бути 2 USB порти, а виведено лише один.

Секція Е — 2 USB порти.
>

Підключаємо туди додаткові дроти, виводимо ще один порт…
