Заміна магнітоли на ГУ на Андроїд, ч. 4

Передбачається, що читають люди, які не бояться:багато літер, лютого DIY, ізоленти, дротів на скрутках і шукають пригод на своювикреслену голову.
Проводочки-проводи

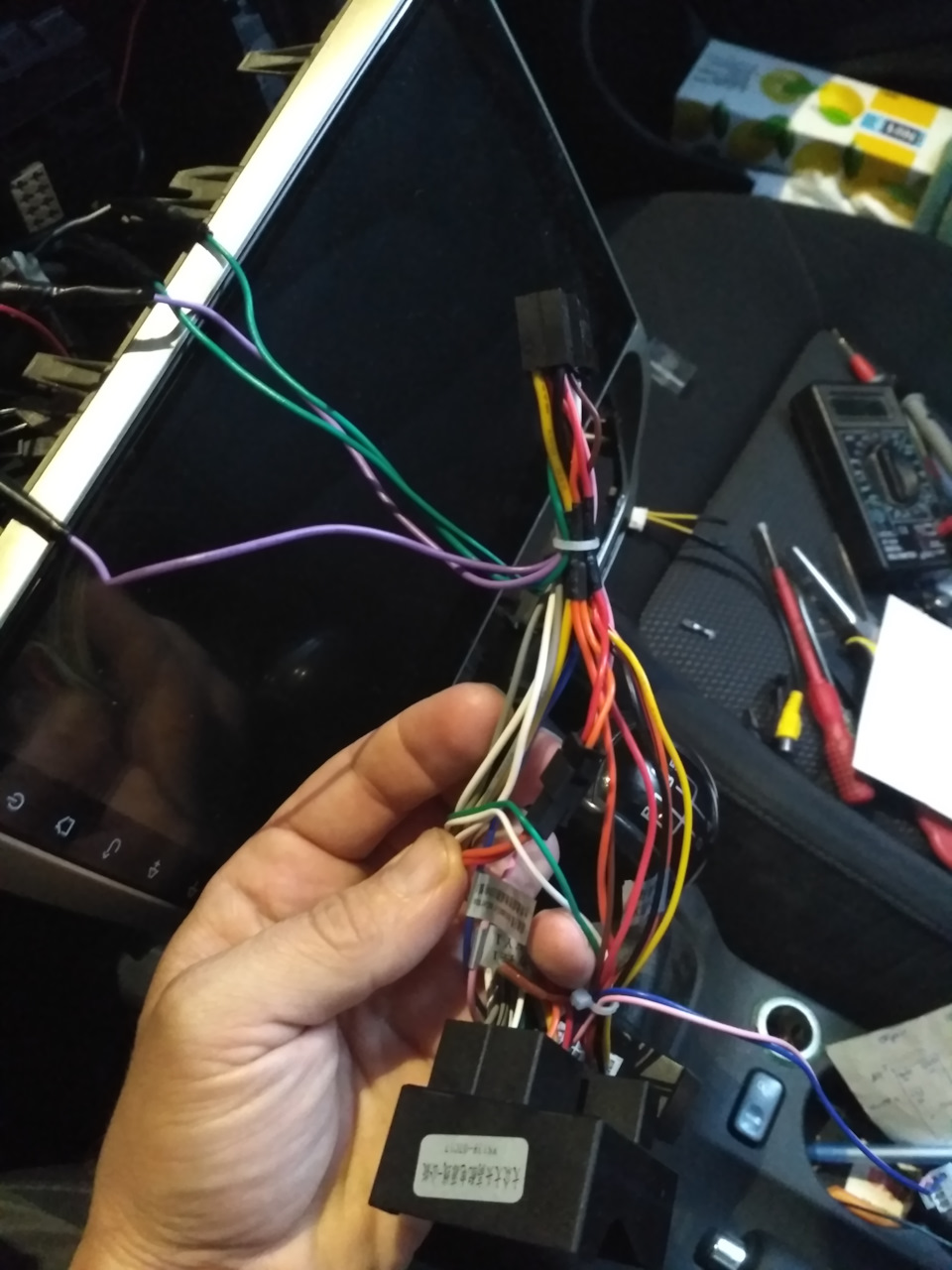

Хороший такий пучок.А що куди?

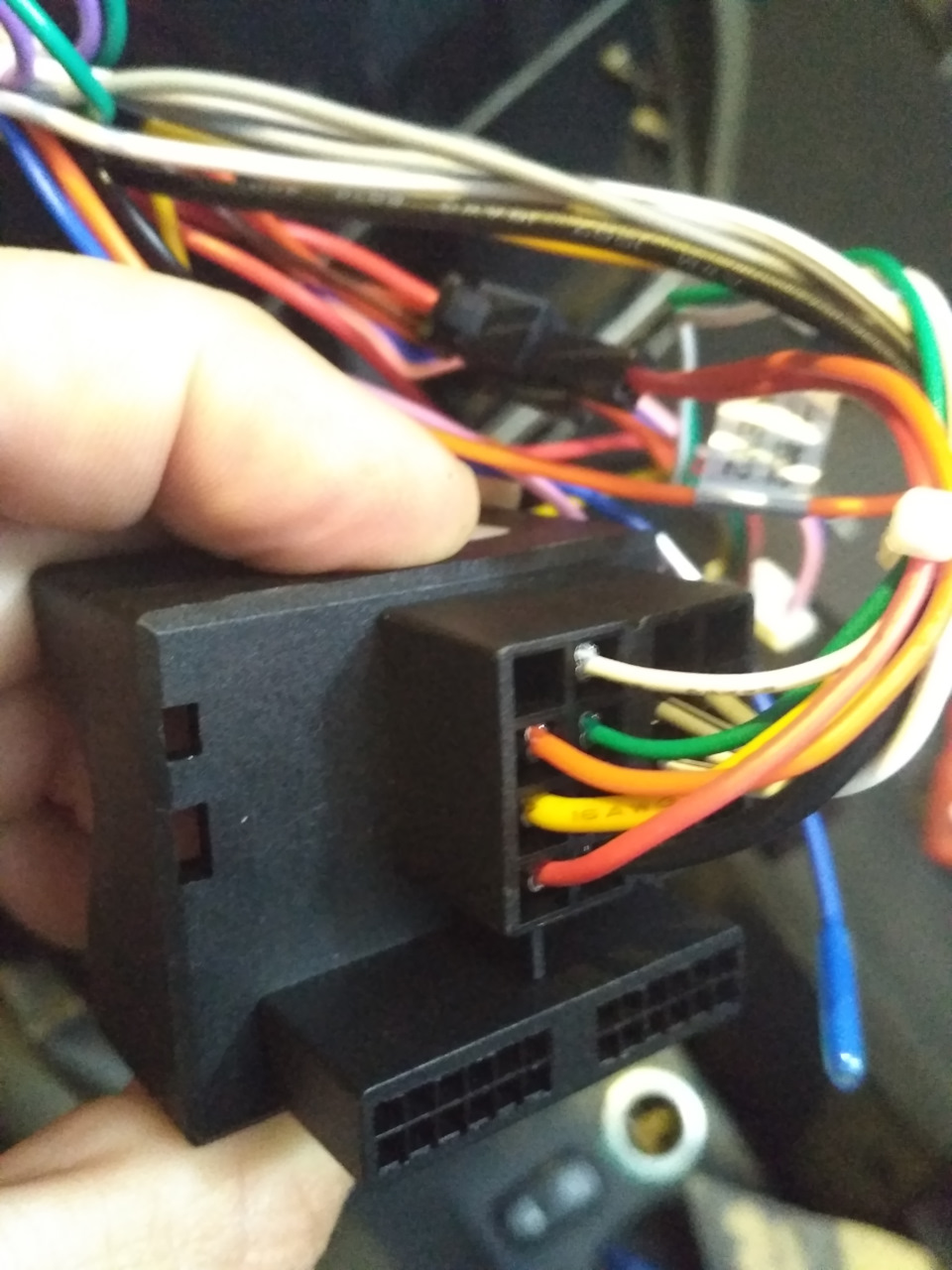

Quadlock з боку магнітоли.Червоний:ACC+, жовтий:постійний плюс, помаранчевий:ILL, білий:CAN+, зелений:CAN-

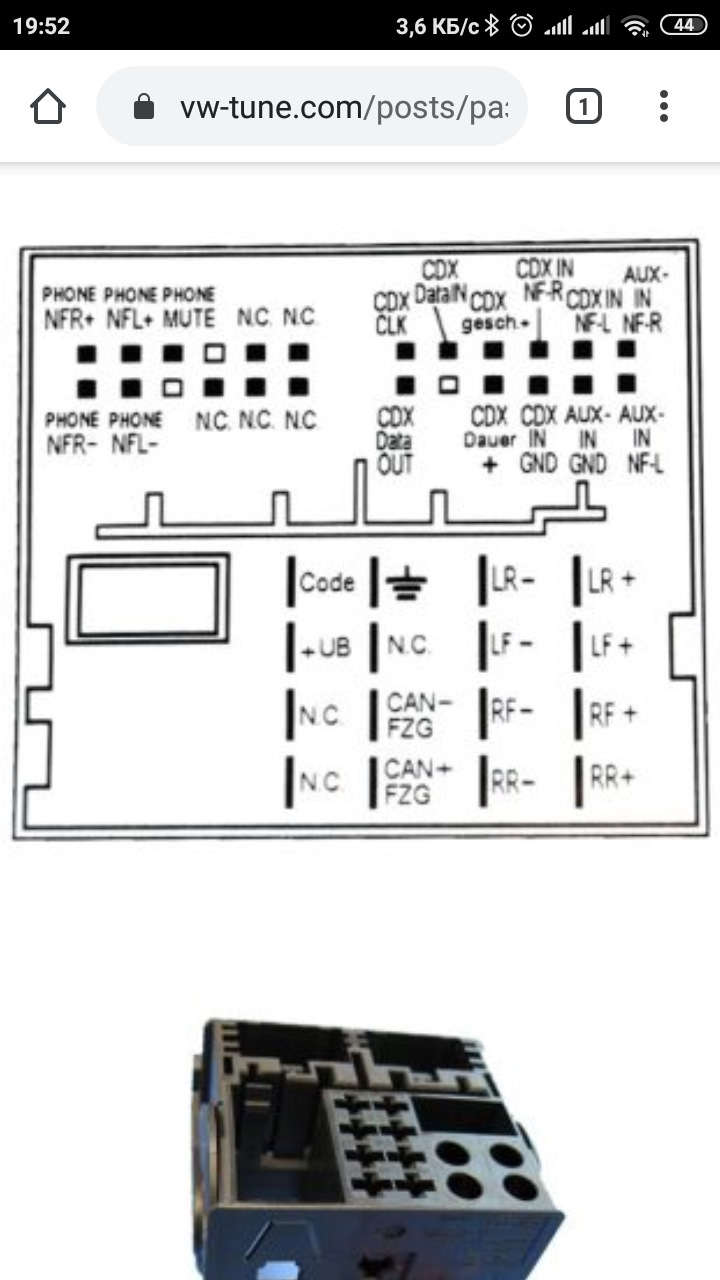

І розведення всього на два фронтальні динаміки…

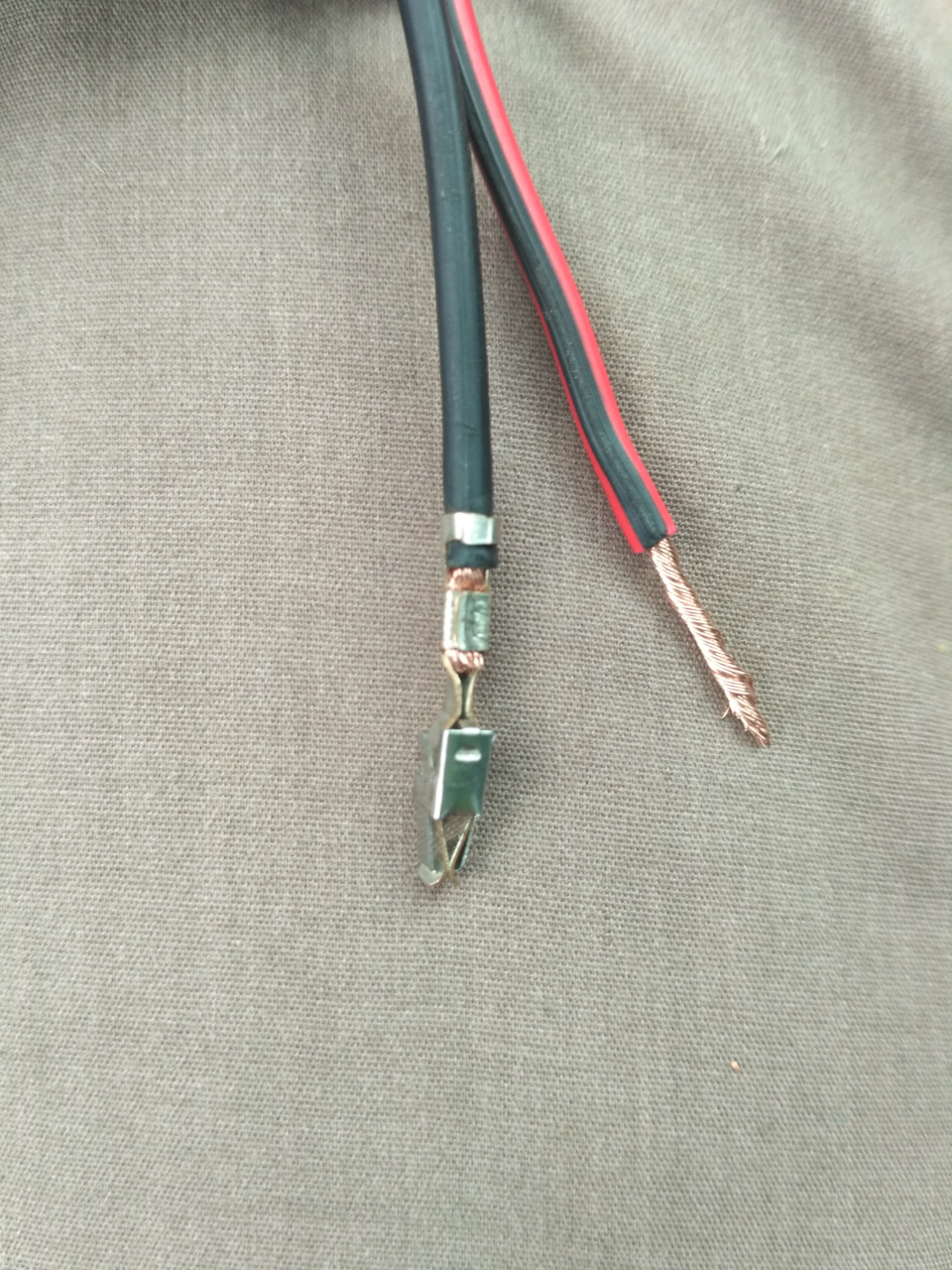

Додування проводів для тилових динаміків досить просте — купуємоконтакти під обтиск, обтискаємо, вставляємо згідно з розведеннямQuadlock

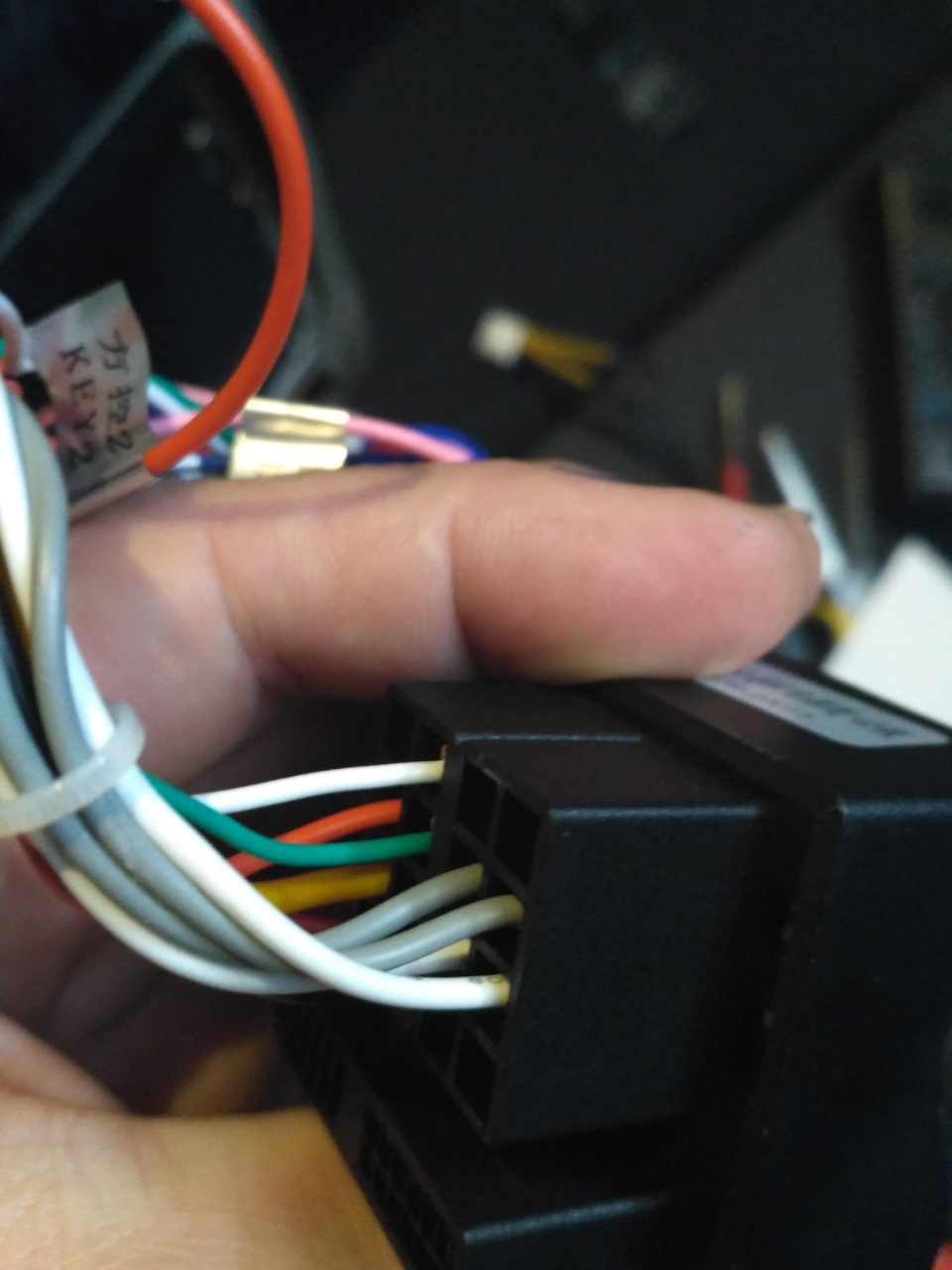

Приблизно ось так
Підказка:контакти CAN шини використовуємо як орієнтир
декодер CAN, оскільки на контакті "аСС+" у Шкоді постійний плюс -магнітола не засинає. Можна згасити екран, але вентилятор будепрацювати, а магнітола розряджати акумулятор. Причому цей сигналмає пріоритет над сигналом від декодера CAN, що машина заглушена, іключ витягнутий із замка. Цей момент відображений вінструкції:
Шлях вирішення проблеми

Ось тут нормальні люди роз'єднують маленький конектор, і декодерCAN, що працює, бере на себе функцію подавання даних сигналів.Везунчики типу мене протягують з десяток метрів додаткових проводівдля реалізації підсвічування, включення від запуску двигуна, активації камери заднього ходу. Підключення камери заднього ходу> .
Процес укладання проводів камери відмінно показаний у наступномуролику:

Процес для Октавії 2006 року відрізняється незначно.

Живлення камери. В ідеалі - потрібно брати від самоїмагнітоли, тоді не повинно бути перешкод, не потрібен додатковийфільтр по живленню і таке інше. Для цього є окрема секція F назадній панелі магнітоли та відповідний кабель. АЛЕ! Якщо уважноподивитися на кабель із комплекту, виявляється, що його деякі йоговисновки нікуди не підключені!

Жовті дроти — у нижньому ряду. Куди ж вони підключаються? Судячи зінструкції — один із них не підключений взагалі! правильнийконтакт. А він нам і потрібен.Це вихід живлення відеокамериЗ магнітоли. Замість контакту F2 слід використовувати F7.Просто перекидаємо піни в колодці та підключаємо провід живленнякамери. Мінус можна взяти там же, або в будь-якому іншому зручномумісці. Роздуми вголос:схоже, що це системна проблема. Кабеліпродаються для різних магнітол однакові, а розведення всерединіможе відрізнятися. Новий кабель міг бути таким же, і не вирішитипроблеми, тільки чекати на нього довелося б довго. b>
Пристрій має відеовхід. Я підключив до нього камеру та встановив їїна бампер перед правим переднім колесом. Тепер бачу, кудиїду/паркуюсь/з'їжджаю на узбіччя. Живлення для цієї камери можнавзяти від кабелю, підписаного ANT CONT. На нього йде живлення привключенні магнітоли. Підключення зовнішнього мікрофона У комплектійде зовнішній мікрофон з кріпленням-прищіпкою . Експлуатаціяпоказала, що потреби в ньому немає, співрозмовник чує мене добренавіть у русі. Але за бажання можна встановити, для цього євідповідне місце на стелі:Знімається дуже легко Фіксуваннямікрофона - імпровізація Довжина дроту від мікрофона - менше метра. Його не вистачить провести від стелі до магнітоли, потрібнокупувати звичайний аудіоподовжувач 3, 5мм, ще метра півтора, з'єднання буде в районі передньої стійки. Взагалі, загальний порадатака:перед підключенням перевірити дроти тестером у режиміпродзвону. Відкрити інструкцію та переконатися, що провідпідключений правильно по розпинці. Це не те, що очікуєш при купівлінедешевого пристрою, але заощадить купу нервів і часу пізніше.Наприклад, таким чином я знайшов проблему одного непрацюючого USBпорту — через поганий обтиск пропадав контакт D+ у колодці, іпристрої просто не бачилися. При цьому харчування йшло справно. Припідключенні реєстратора до цього порту він стартував і записував, аподивитися записи на магнітолі не виходило. Мого декодера, НЕуніверсальна! до магнітолі можна підключити кілька пристроїв, алепри перевищенні споживання струму вони перестануть визначатися абопрацюватимуть нестабільно! Можна підключити кілька флешок і приймачTPMS до хаба і гадати, чому флешка періодично відвалюється, чиданих колісних датчиків.
Інші підключення коротко:
Відеореєстратор. Займає один порт USB. Довжини достатньо длявстановлення в районі дзеркала заднього виду.
4G сім карта. Довжини достатньо для встановлення в ящикрукавичок.
4G антена. Одинарна, довжини достатньо для встановлення у правийнижній кут лобового скла.
GPS приймач. Довжини достатньо для встановлення у правий верхнійкут лобового скла.
USB роз'єм. Дві штуки, довжини достатньо для встановлення в ящикрукавичок.
Перехідник для радіокабелю. На один вхід, близько 20 см.
Інші дроти короткі, з'єднання відразу за магнітолою.> Продовження слідує...
