Заміна магнітоли на ГУ на Андроїд, ч. 5

Передбачається, що читають люди, які не бояться:багато літер, лютого DIY, ізоленти, дротів на скрутках і шукають пригод на своювикреслену голову.
Приборкання норовливого, або наCANец-то! Завдяки колективномурозуму драйву загалом, і підказці від шановного Kain37 зокрема, аточніше в цьому коментарі, була вирішена проблема з CAN адаптером.Вихідний посил такий:якщо на авто не була встановлена ​​магнітолапо заводу - то і в блоці управління вона не активована, відповіднодані на неї не йдуть.
Як це відображено в інструкціях в інтернеті: Приустановці нових пристроїв необхідно прописати їх у Гейтвеї
19 блок -> 07 - відзначити все необхідне галочками

І все, ніби всі народилися зі знанням, що це за гейтвей такий, і якшвиденько відзначити галочками.
Розшифровую для таких, як я:потрібно підключитися до діагностичногороз'єму OBD-II спеціальним кабелем і за допомогою програми VCDS (аналог ВАСЯ-Діагност) "сказати" машині, що встановлена​​магнітола.

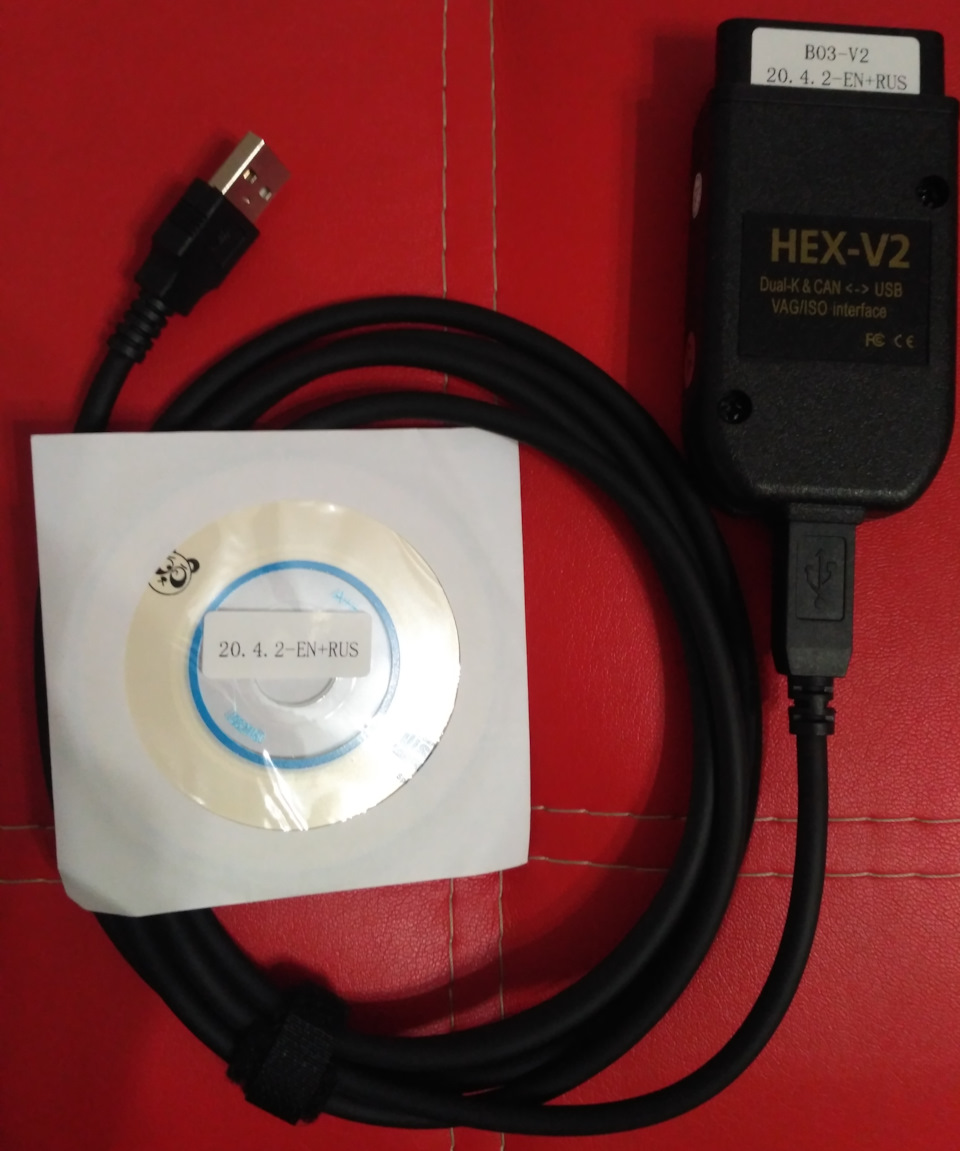

Вибір кабелю:
Головне — реалізація на мікросхемі ATMEGA 162, це максимальнасумісність. Собі я вибрав ось тут, версію V2 20.4.2Ukrainian/English. Можна звичайно купити і дорожче, або взагаліпоїхати до дилера, але навіщо платити більше? Шнурок працює якзаявлено, машину бачить, активації проходять, що ще потрібно? > Програма в комплекті на диску російська/англійська версії, єможливість завантажити зі сховища. Багато хто зазначає, що черезпереведення в меню можна заплутатися, але якщо йти за числовимимітками — все вийде нормально. По можливості встановлюйте окремийкомп'ютер/ноутбук. Програма запускається на дуже простихконфігураціях, наприклад, я її запустив на нетбуку Asus EeePC 701 cIntel Atom 900 MHz/2 GB RAM/WIN XP Home Edition - ніяких проблем.Фактично, потрібен один доступний USB порт. Установка звичайна длятаких програм - завантажили, розпакували, запустили установник, натискали ОК. Після встановлення потрібно запустити ліки віджадібності, з'явиться ярлик на запуск програми через лоадер — черезнього запускати програму!
ВАЖЛИВО! Під час роботи з кабелем відключатися відІнтернету! ПЗ кабелю може оновитися і кабель перестанепрацювати!

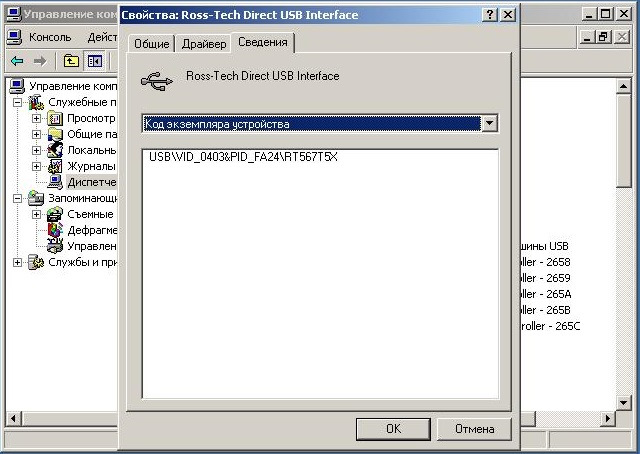

ПО кабелю встановлює драйвера пристрою USB в систему. Припідключенні кабелю в диспетчері пристроїв буде видно щось на зразокцього:

кабель упізнаний

Правильна послідовність роботи з кабелем (з інструкції відшановного RiHard):
Ноутбук та автомобіль повинні бути вимкнені. Магнітол кращевимкнути, а коробку (якщо це автомат) перевести в положення«Parking». Підключаємо шнур до ноутбука, потім підключаємо дороз'єму VAG. Першим запускаємо ноутбук, потім вмикаємо запалювання, але не запускаємо двигун і тільки після цього запускаємо програму.У процесі роботи шнур не виймаємо. Авто можна заводити та глушити, але працює програма тільки тоді, коли подається харчування на автояк мінімум у положенні "запалювання". Тільки за такого алгоритмугарантоване довге життя шнура та блоків в автомобілі.
Відключаємо шнур у зворотному порядку:закриваємо програму, вимикаємо ноутбук, глушимо авто, висмикуємо шнур з авто, потім ізноутбука.

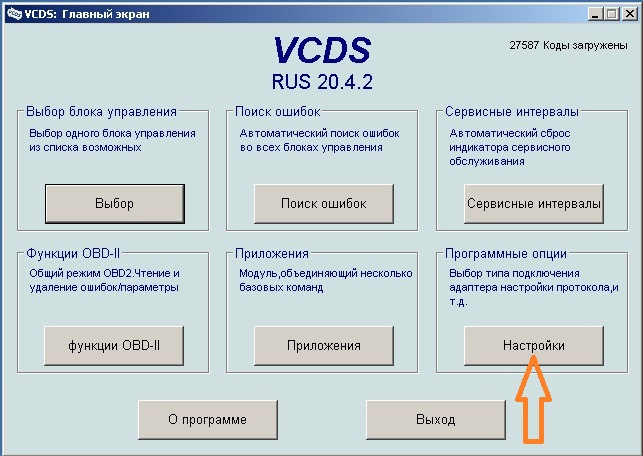

Якщо працюємо з програмою та кабелем вперше, то тремтячими рукамизапускаємо програму та йдемо в НАЛАШТУВАННЯ:

При першому запуску

<

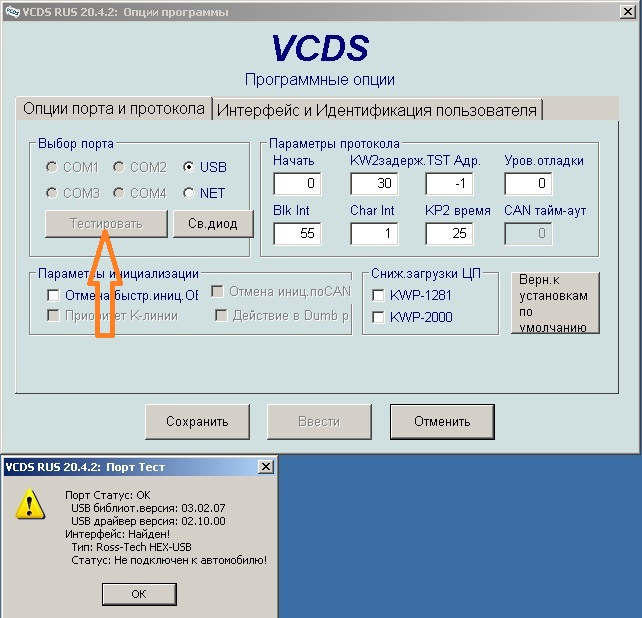

Натискаємо ТЕСТУВАТИ:

Наш кабель підключений через USB

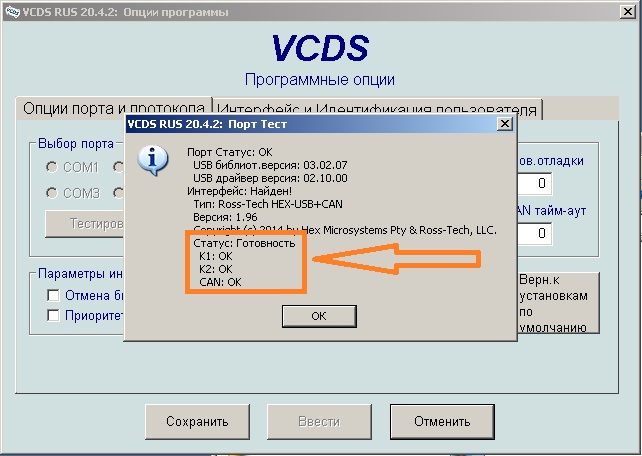

Кабель визначився, видав помилку підключення до авто. Все вірно, він був підключений лише до нетбука. При підключенні до автокартина зміниться:Підключений до авто
Тиснемо ОК, потім ЗБЕРЕГТИ. Все, програма знає кабель. Починаємочаклувати.
Знаходимо 19 блок (CAN-модуль) у вкладці ЗАГАЛЬНЕ
входити сюди
або у вкладці ЕЛЕКТРОНІКА 1
те саме

Коли модуль прочитається, входимо в секцію КОДИРУВАННЯ-07

ось сюди

Бачимо актуальний код та пропозицію ввести новий код. Без паніки, для цього є помічник кодування:

залишилося ще трохи…
І ось тут уже й ставимо ту саму галочку! 6 біт, будь він неладний.Всі! Застосовуємо, зберігаємо, виходимо із програми, відключаємось.Магнітол прописаний, дані по CAN шині йдуть справно, всі функціїзапустилися. Можна лише видихнути.
Ось воно!

Усього лише кілька місяців загубленого часу, спалених нервів, нападів розпачу, листування, перевірок кожного варіанту, читаннятеорії та перерв на сон . Одна галочка. Ніколи не здавайтеся. Доречі, при виборі не того типу авто в магнітолі може з'явитисяінверсія сигналу ручника (тігуан) або індикація відкритих дверей (замість відкритої водійської буде показана права задня). Призаміні декодера бажано вказати тип авто. Обидва мої декодери (версія 01 і 08) працюють з магнітолою нормально.
