Установка 7 Smartphone Link Display Audio (Mitsubishi Connect). Частина 2.

Не пройшло і 2 місяці, як я закінчив установку SDA в машину.Нагадаю, що залишилося питання в мікрофоні, його підключенні, та йвставці заглушки.Начебто все просто, але довелося трохиспантеличитися.
Машина MY20, складання Японія, комплектація Inform.

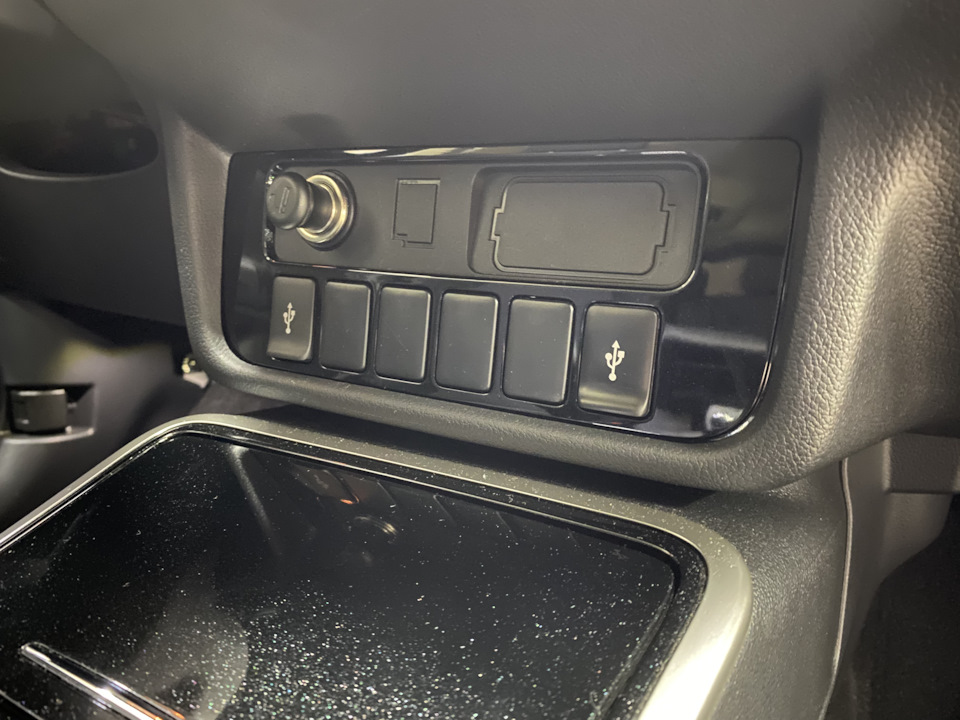

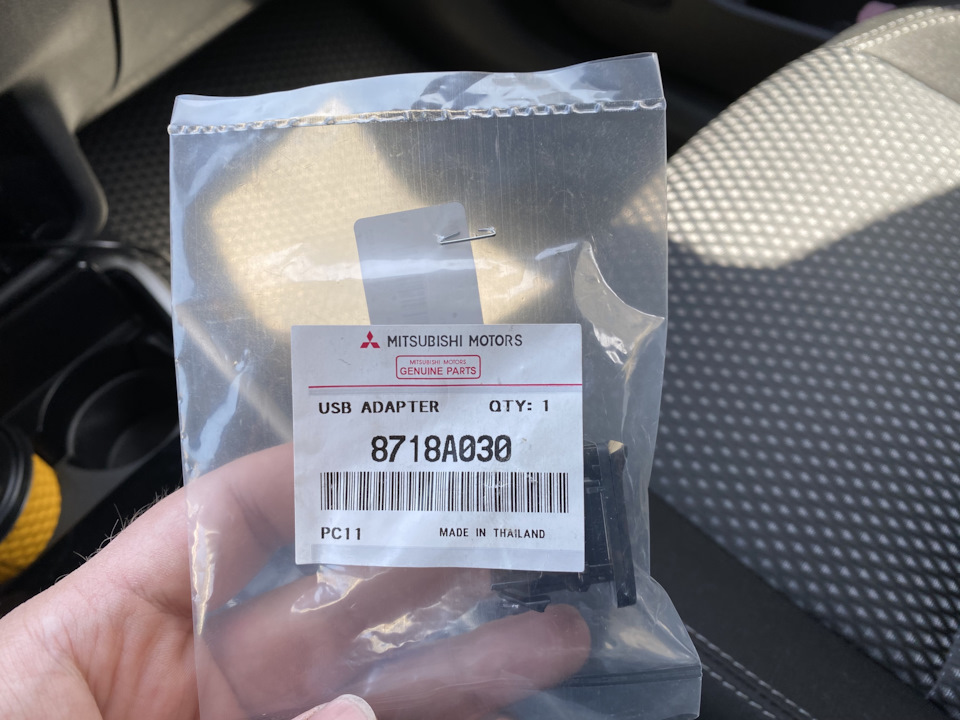

До чого я це? комплектації не було, глонасса теж немає, та й усінаявні схеми проводки теж не особливо допомогли.Найпростіше:приїхала кришка в консоль, вставив другий юсб, всепросто, потрібно зафіксувати провід у кришку і кришку вконсоль.

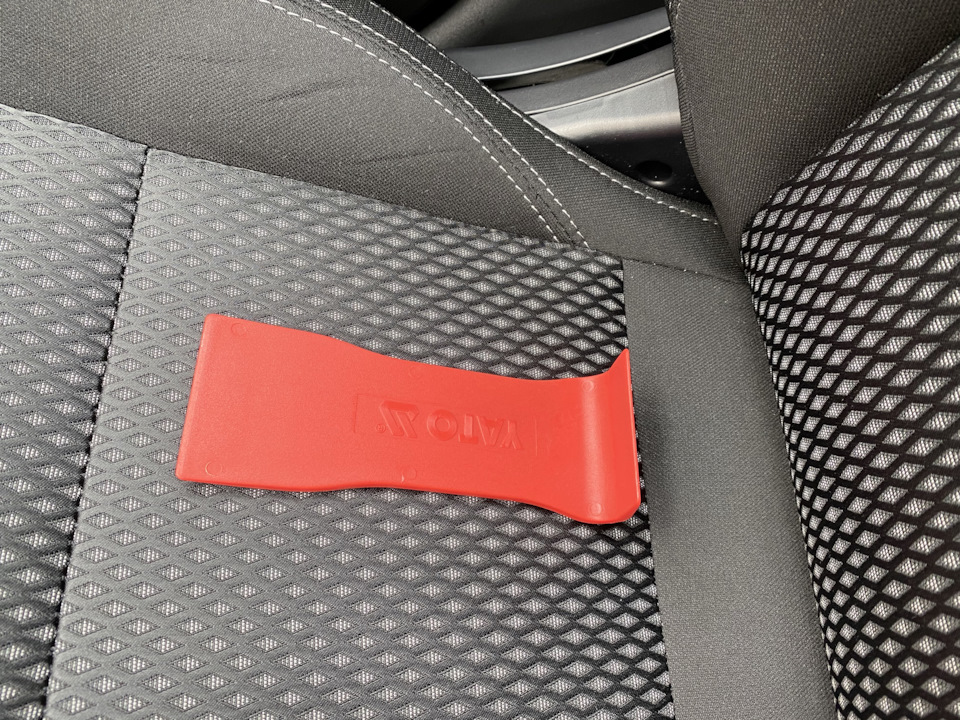

Приступимо до мікрофону, озброюємося лопаткою для акуратногодемонтажу плафона, і мікрофоном.

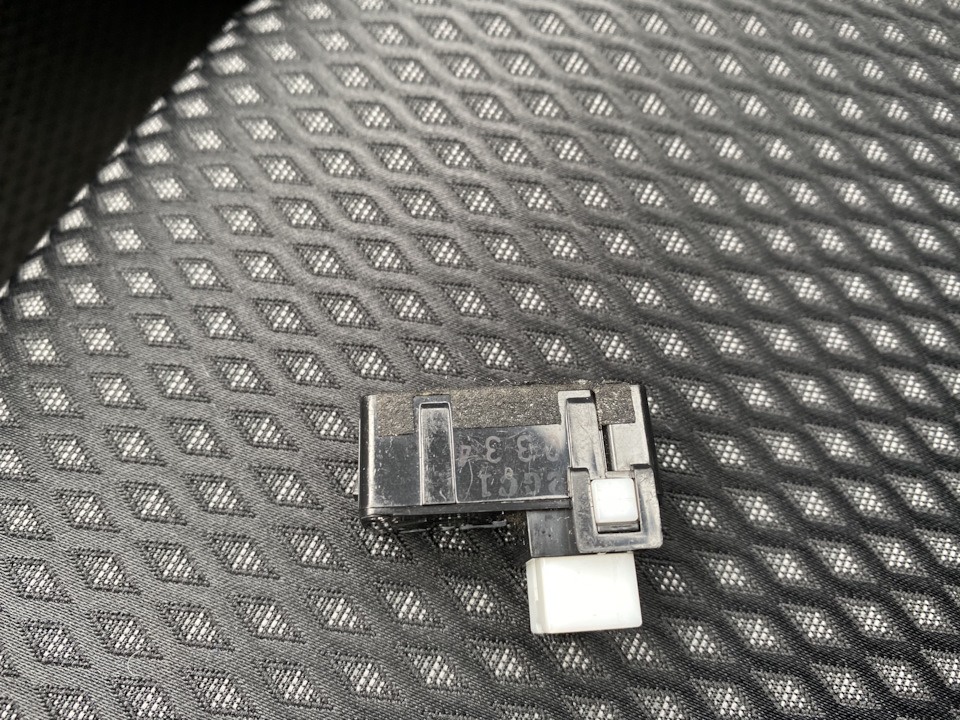

Штатний мікрофон, майже на всіх Митцу він однаковий. Підчіпаємо відцентру .

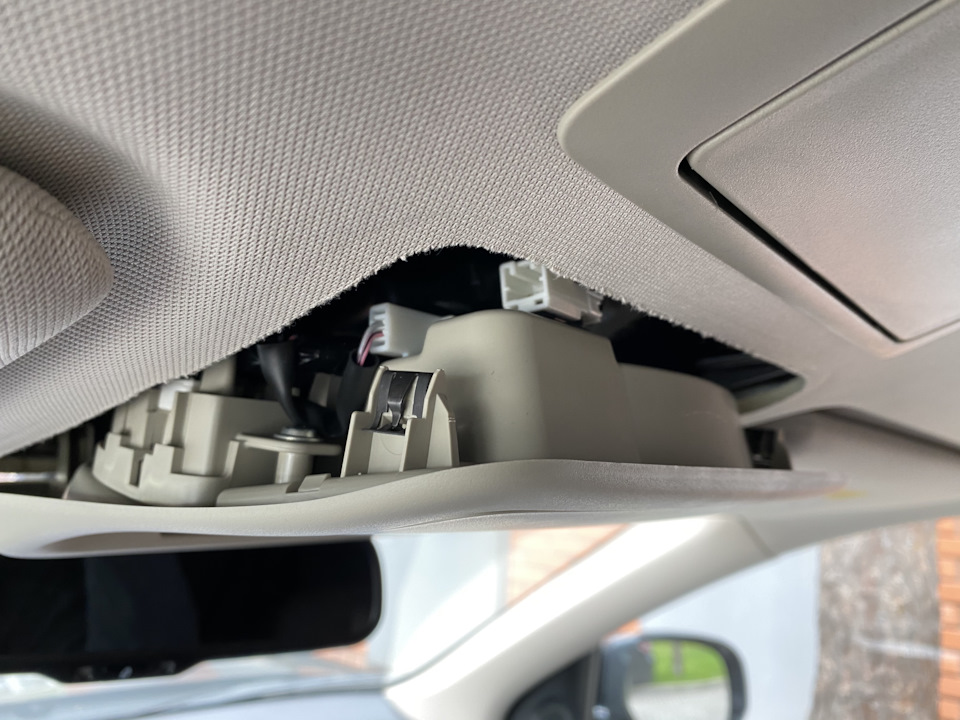

І ось перший привід засмутиться Мікрофону немає, і найприкріше, немає проводки під нього ... Збираємо все на місце. Ідемо додому, гуглити. Через деякий час стало зрозуміло, що японці просто зробили2 варіанти плафона, один із мікрофоном, проводкою під нього ічимось ще, не вдавався у подробиці, і такий, як у мене, для базовоїверсії. Прекрасно. Можна припаяти дроти і тд, все це з'єднати, алехотілося більш заводський варіант. Прийнято рішення знайти шматочокпроводки з роз'ємом мікрофона. Ага, прям скрізь є. У результатіпопросив одного товариша з розбирання витягнути мікрофон з плафона, відрізати роз'єм зі шматком проводки і надіслати мені. Дякую йому, що він усе прислав, а не послав, куди подалі)))
Ну і випросив роз'єм з пінами у друга-одноклубника (дякую задопомогу, Руслан), щоб взагалі все красиво) Як же тепер зібрати вседо купи. Було задумано так, я витягну піни з роз'єму донора, припаюїх до роз'єму на мікрофон, вставлю у великий роз'єм плафона і всезберу. Але, не може ж бути все так гладко))
Разьєм-донор був з панелі приладів, і його піни трохи більше, ніжпотрібно, відповідно гарного контакту не вийшло б.
А, мало не забув, як знайти потрібні нам дроти. Варіантів 2, подивитися візуально і потикати тестером, або роздобути схему ізібрати. При першому візуальному огляді видно, що всі, що йдуть відроз'єму в полфоні дроту задіяні, і є 4 порожні місця в роз'ємі.Дивимося на роз'єм у даху, вільних немає. Чудово. Дивимося надроти, які є в роз'ємі даху, але потім обриваються. Два з них йдутькручений парою — гарна новина, це мікрофон. Але чому їх 4, але вмікрофоні 3? Дивимося все ж таки в схему, консультуємося зсоклубником з драйву (дякую велике за допомогу, Олег), з'ясовуємо, що 2 з них просто потрібно змотати між собою. У процесі захопився, забув, що треба робити фотографії. Сумно, але тут вийде словами.Так як піни вставити не вийшло, ми просто витягли 4 дроти зістельового роз'єму, і з'єднали їх безпосередньо за допомогоюпаяльника та ізоленти) Розрізом є на мікрофоні. Доведетьсявідключати там.
У стельовому роз'ємі нам потрібні піни під номерами 7-10. Піни 8 (зелений) і 9 (білий) з'єднуємо між собою, і вони MIC—. Пін 10 (чорний) це MIC+, пін 7 (синій)це SNSE. Якого кольору дроту будуть у роз'ємі мікрофона, який надішлють з розбирання — фіг його знає, писати там прокольоровість сенсу немає. Тому цифрами, що з'єднуємо
1 з 8+9 (скручені зелений+білий)
2 з 10 (чорний)
3 з 7 (синій )
Там дрібненько підписано, але розглянути на самому мікрофоні зможене кожен))

Вуаля, все працює, БТ, голосове вправлення, сирі та гугл) На цьомуустановку магнітофона можна вважати закінченою. Дякую хлопцям задопомогу, і всім, хто читає за увагу))

PS Ну і найважливіша доробка))Запчасти на фото:17255JK000
