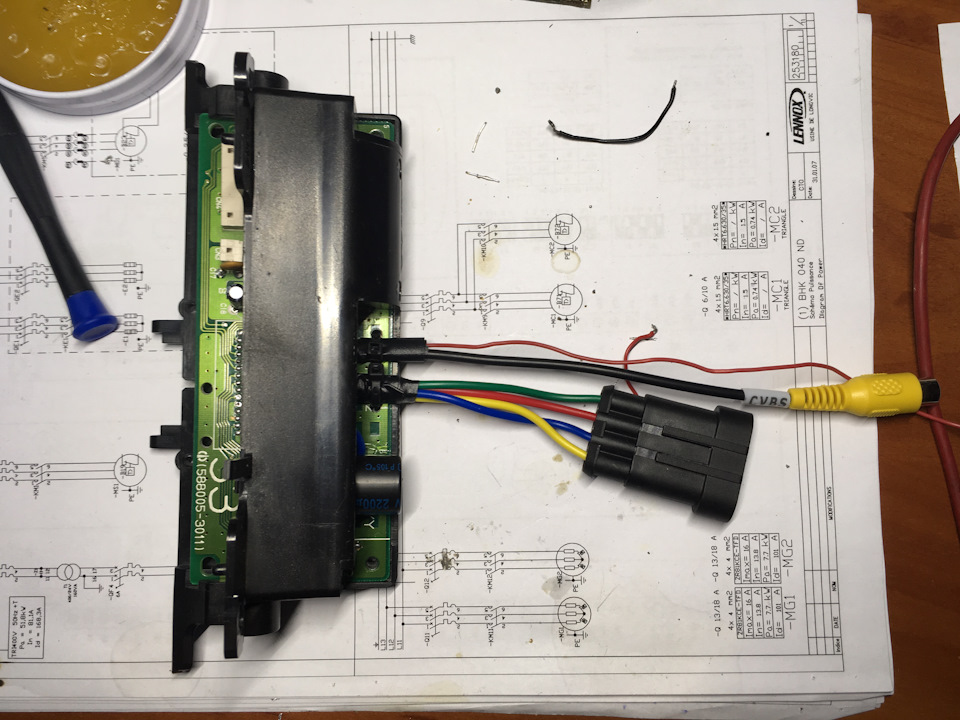

Модернізовано плати штатної навігації, а саме:

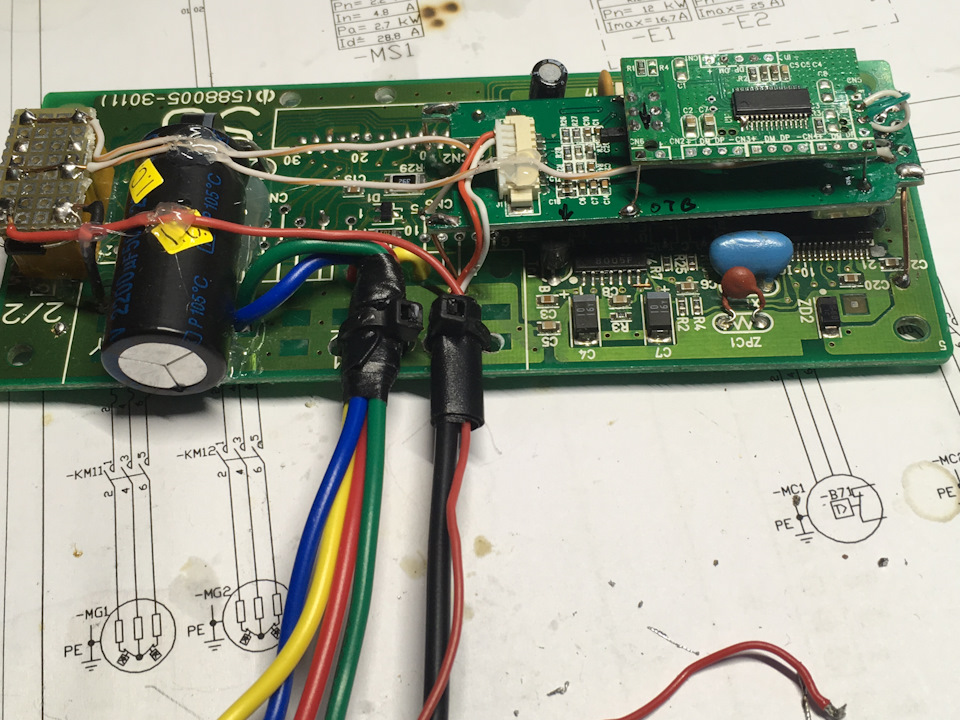

1- встановлено конденсатор 2200 мкФ на 50В для компенсації просадкинапруги при роботі стартера.

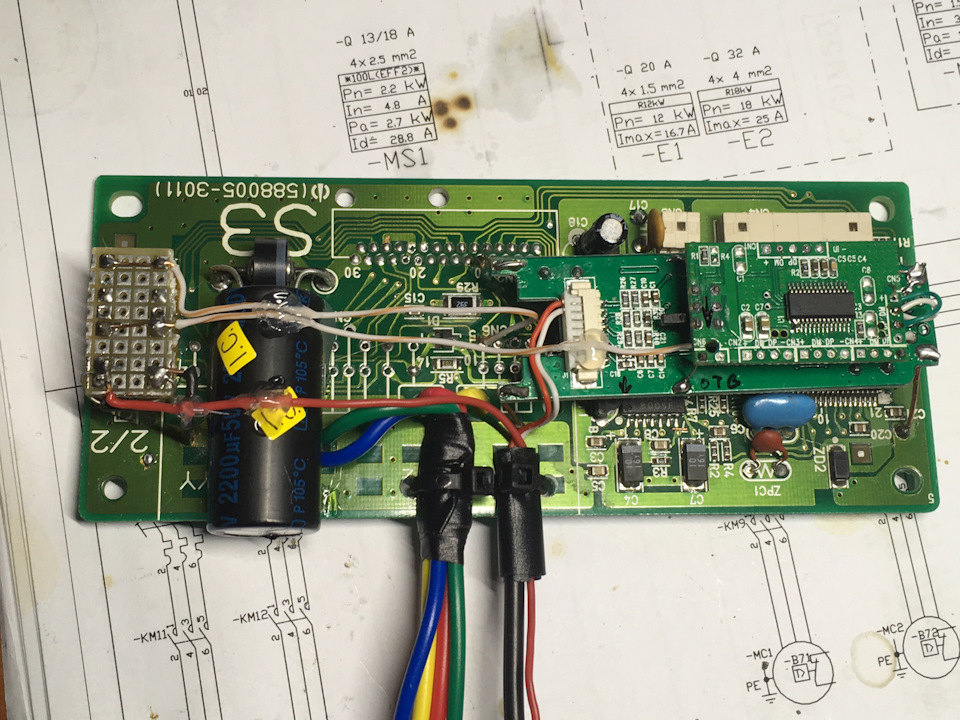

Реле-конденсатор-відео та хаб.
2- встановлено реле, подає +5В на плату відеозахоплення привключенні заднього ходу.
3- встановлено плату відеозахоплення для камери заднього ходу.

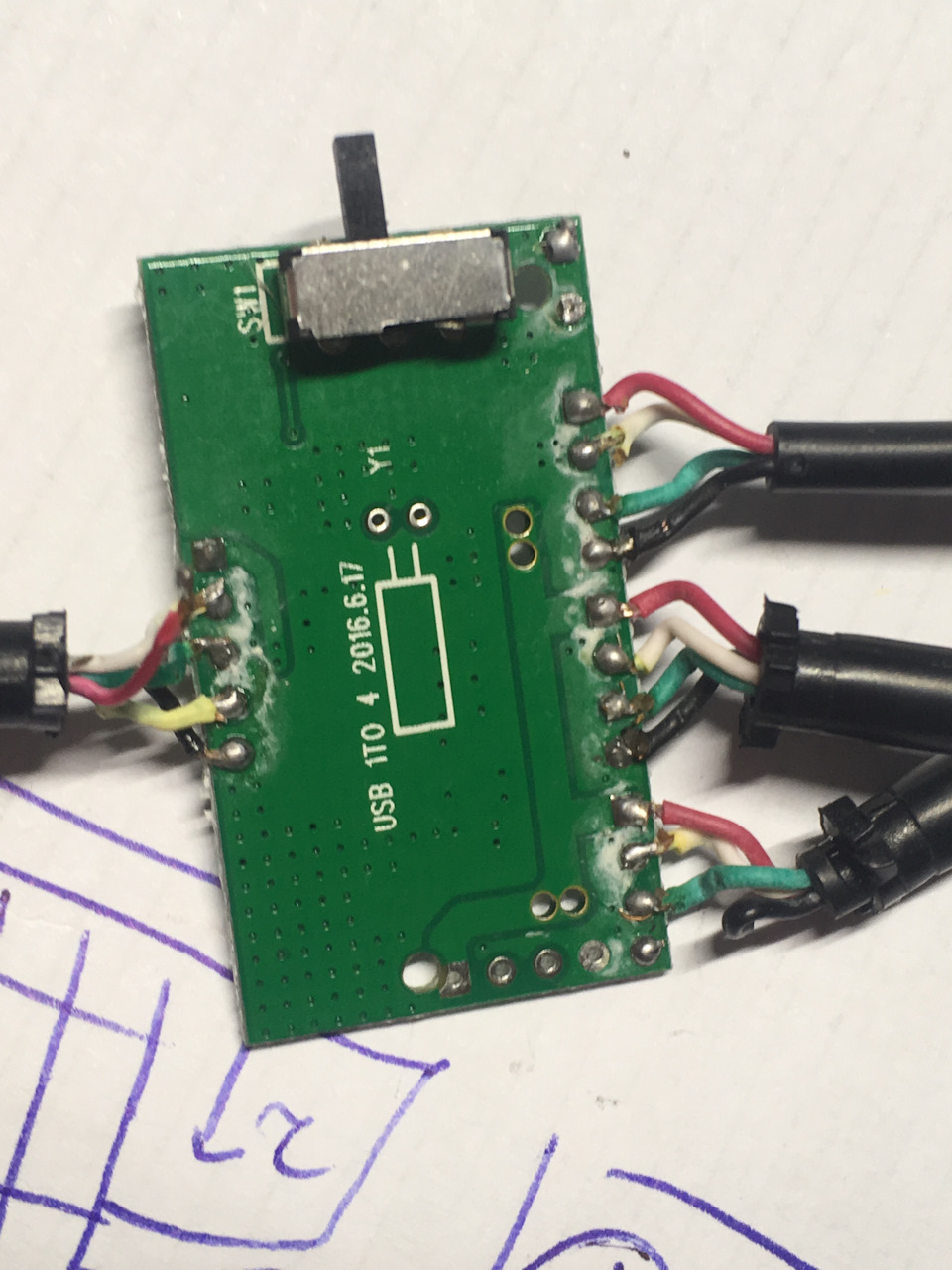

4- встановлено usb hub 1 to 4.
hub

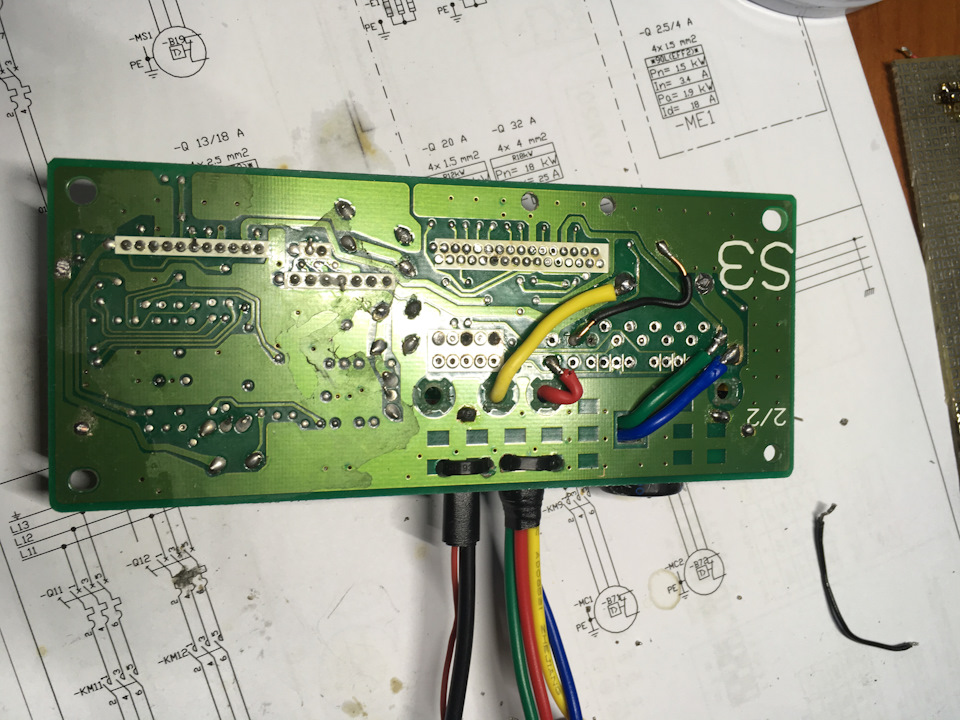

5- впаяна перемичка по -12В для підсвітки кнопок.
Чорним — перемичка для підсвітки
Встановлено блоки живлення та реле .
1- БЖ 4, 7 В тільки для планшета.
2- БЖ 5В для периферії.
3- БЖ для штатного вентилятора охолодження.
/>
4- Плата затримки спрацювання реле подачі 12 В на БП 5 В. Затримка5 с для пробудження планшета. 15 мА.
Коментарі2
планшет сам перемикається на камеру при включенні задньої передачі?
ТАК, все автоматично.При вкл. задньої передачі подається +5 на плату відеозахоплення, а на планшеті встановлено програмне забезпечення, яке автоматично відображає сигнал з камери.
