В великодні дні сестра з родиною їздила на шашлики і побачилаавтомобільний ліхтар, загалом розхвалювала його праворуч іліворуч:типу всю альтанку висвітлює, коштує недорого і т. Д.Рефлекторно почали шукати в Китаї, але знайшли в Києві, загорілисятаким ліхтарем усі сестра, батько і батько я.
Тож по порядку.

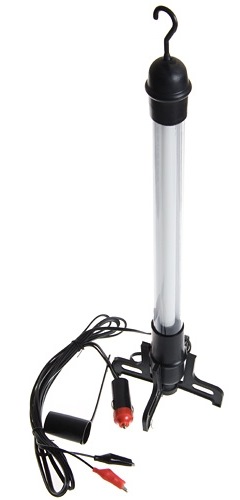

Ліхтар-перенесення Vitol ОП-12008 — робиться в піднебесній, алеімпортується українською фірмою Vitol (на зразок Одеса) Але не вцьому суть Ця модель містить неонову лампу, яка чомусь наполовинузакрита папірцем з якимись написами.

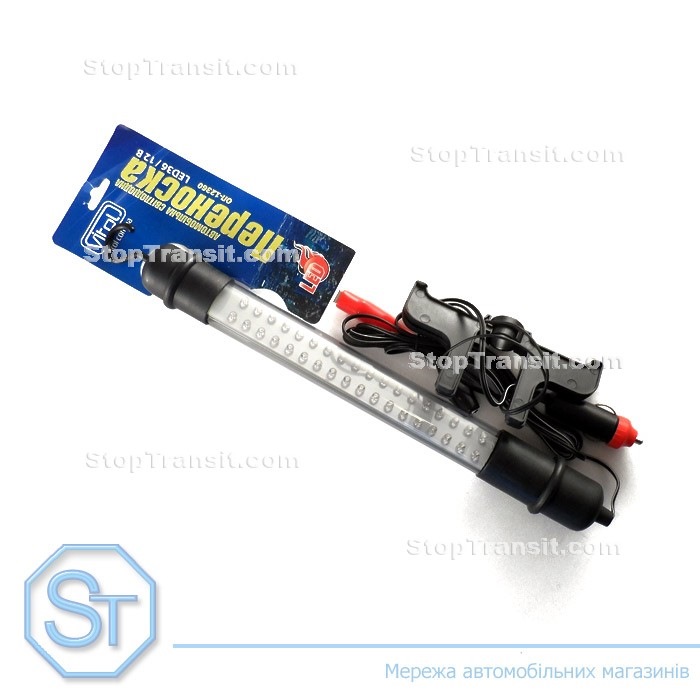

Ціна 33грн. Світло мені здалося слабким і я запропонував батьковікупити світлодіодну. Ліхтар-перенесення Vitol ОП-12360 містить дваряди світлодіодів на одній площині, тобто освітлює 180 градусів.Світлодіоди світять яскравіше за неонову, але спрямовано.

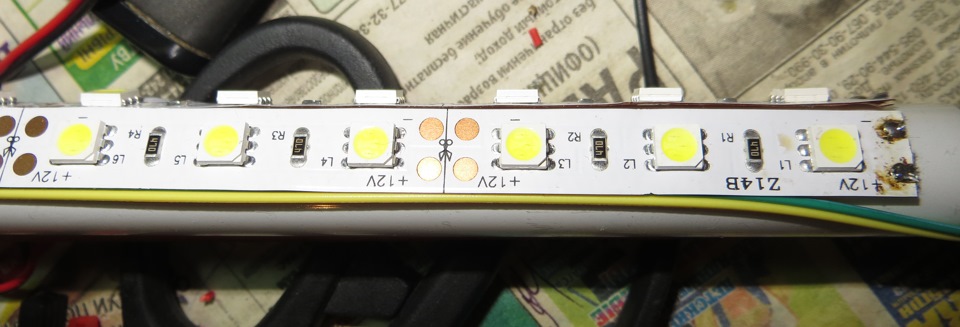

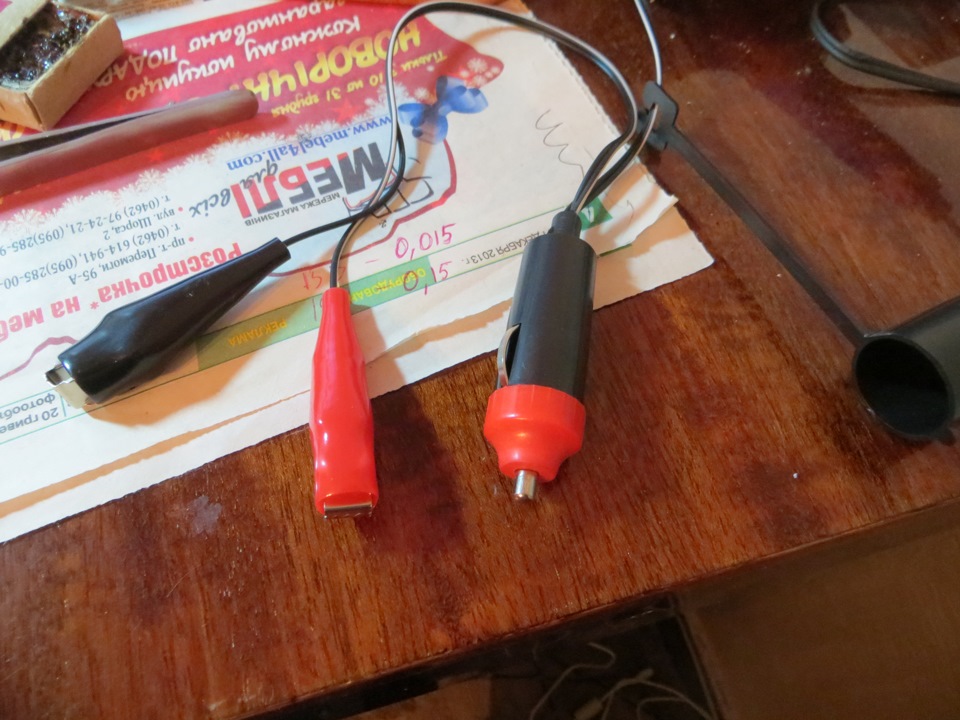

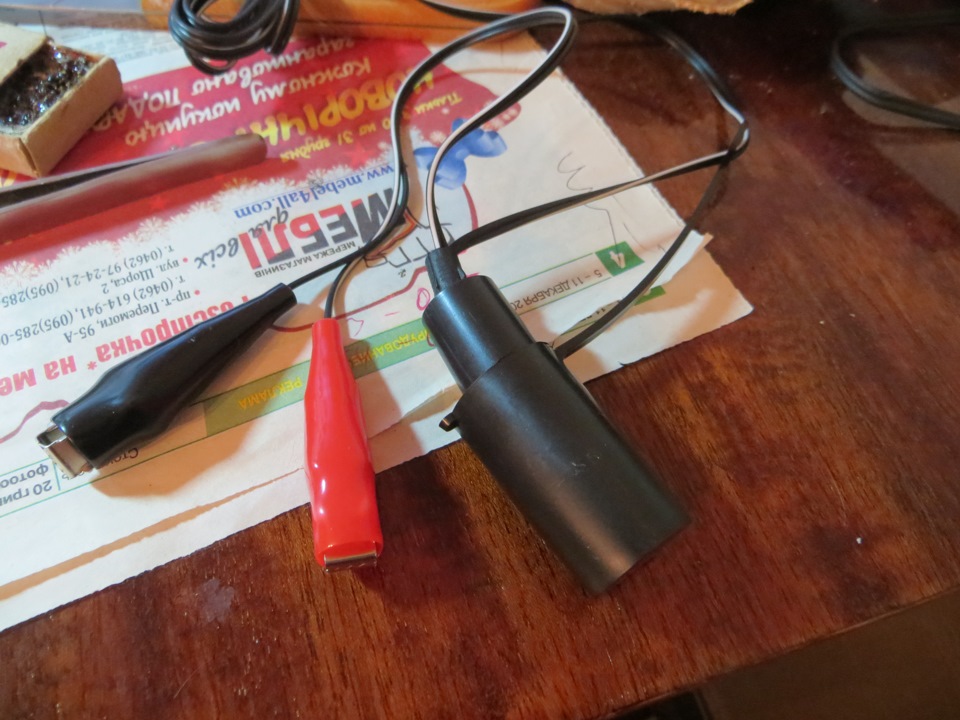

Ціна 65грн. Вертикальну підставку. Втикаються в прикурювач, абопідключаються крокодилами. Крокодили, точніше "крокодильчики", насправді маленькі, на клеми акумулятора безпосередньо не накинеш, але все одно можна зачепити за які пластини або дроти. Щоб у цьомувипадку штекер прикурювача не коротнув ніде, в комплекті йдеспеціальний ковпак. Ідея перенесення мені сподобалася, алереалізація — ні. В обох випадках мені було мало світла. Вирішивзробити сам. Купив ОП-12008, вимкнув неонову лампу. Обклеїв їїсвітлодіодними смужками (6 шматків, пішло 1, 5 м стрічки 5050)Зверху поставив вимикач, який включає або 3 або 6 смужок (захоплення 180 або 360)<
Бо навіть дві смужки (0, 5м) стрічки святять яскравіше будь-якої зперелічених вище, вирішив зробити регулятор яскравості. За наукоюяскравість на світлодіодах краще регулювати ШІМ - збільшуємо ККДвикористання енергії, що споживається. Схем ШИМ регулятораяскравості валом, від логічних мікросхем до мікроконтролерів.Viperet Лобіював використання мк, т.К. Можна зробитикупу всяких ніштяків:плавне розпалювання при включенні, режим SOS, контроль розряду АКБ, стробоскоп і тд. Я вирішив вчинитиолдскульного і зробив на 555 таймері (https://megadriver.org/logbooks ). Недоліком є 95% яскравістьсвічення стрічки, але враховуючи простоту схеми та непогануяскравість свічення, на цей факт можна заплющити очі. Зміннийрезистор довелося ставити на зворотний бік плати і вийшло, щояскравість тепер регулюється проти годинникової стрілки. Атепер, власне, те, на що всі чекали — батл переносок. Фотографіїзроблені з витримкою 1/125 (0, 008 с):Vitol ОП-12008 - тепле світло, не ріже очі, всеспрямований Vitol ОП-12360 - холодне світло, спрямоване, світить яскравіше за неонову, але очі не ріже
Переробка - мінімальна яскравість, 6 стрічок
Переробка - максимальна яскравість, 3 стрічки
Переробка - максимальна яскравість, 6 стрічок
Що цікаво, на максимальної яскравості 3 смужки беруть 0, 38 А, а 6смужок - 0, 6 А. Думаю це через специфіку стрічки, коли через опірпроводів усередині стрічки, з довгою струм падає, тобто. Якщопідключити живлення до стрічки з двох сторін, то споживатиме вонабільше. Хоча 1, 5м начебто не так уже й багато…
Щоб ліхтар став стовідсотковим рішенням "режиму шашлики" — зробив25м перенесення + 1 метровий крокодил-прикурювач:
Витрати на ліхтар - 113грн:
Сам ліхтар - 33 грн
Світлодіодна стрічка 1, 5м - 65грн
<
NE555 — 1.2 грн
2 діоди — 0, 4 грн
2 конденсатори — 0, 6 грн
2 резистори — 0, 5 грн
/>
IRF640N - 5.6 грн
Змінний резистор 50кОм - 4, 55 грн
Ручка на резистор - 2, 5 грн
"всеспрямований Vitol ОП-12360 — холодне світло, спрямоване, світить яскравіше за неонову, але очі не ріже. Що цікаво, намаксимальній яскравості 3 смужки беруть 0, 38 А, а 6 смужок — 0, 6 А.Думаю це через специфіку стрічки, коли через опір проводівусередині стрічки, з довгою струм падає, тобто. Якщо підключитиживлення до стрічки з двох сторін, то споживатиме вона більше. Хоча1, 5м начебто не так уже й багато…
Щоб ліхтар став стовідсотковим рішенням "режиму шашлики" — зробив25м перенесення + 1 метровий крокодил-прикурювач:
Витрати на ліхтар - 113грн:
Сам ліхтар - 33 грн
Світлодіодна стрічка 1, 5м - 65грн
<
NE555 — 1.2 грн
2 діоди — 0, 4 грн
2 конденсатори — 0, 6 грн
2 резистори — 0, 5 грн
/>
IRF640N - 5.6 грн
Змінний резистор 50кОм - 4, 55 грн
Ручка на резистор - 2, 5 грн
"всеспрямований Vitol ОП-12360 — холодне світло, спрямоване, світить яскравіше за неонову, але очі не ріже Переробка —мінімальна яскравість, 6 стрічок Переробка — максимальнаяскравість, 3 стрічки Переробка — максимальна яскравість Що цікаво, на максимальній яскравості 3 смужки беруть 0, 38 А, а 6 смужок — 0, 6А. Думаю це через специфіку стрічки, коли через опір проводівусередині стрічки, з довгою струм падає, тобто. Якщо підключитиживлення до стрічки з двох сторін, то споживатиме вона більше. Хоча1, 5м начебто не так уже й багато…
Щоб ліхтар став стовідсотковим рішенням "режиму шашлики" — зробив25м перенесення + 1 метровий крокодил-прикурювач:
Витрати на ліхтар - 113грн:
Сам ліхтар - 33 грн
Світлодіодна стрічка 1, 5м - 65грн
<
NE555 — 1.2 грн
2 діоди — 0, 4 грн
2 конденсатори — 0, 6 грн
2 резистори — 0, 5 грн
/>
IRF640N - 5.6 грн
Змінний резистор 50кОм - 4, 55 грн
Ручка на резистор - 2, 5 грн
