Отже, як писав я вчора, я прикупив кнопку відкриття багажника 3B0959 831 A 01C (з червоним підсвічуванням). Кнопку 3B0 959 831 01Cіз зеленим підсвічуванням знайти не вдалося. (так сказати зробити зкнопки 3B0 959 831 A 01C кнопку 3B0 959 831 01C).Вчора ввечері (підпивко) вирішив цю ідею втілити в життя.

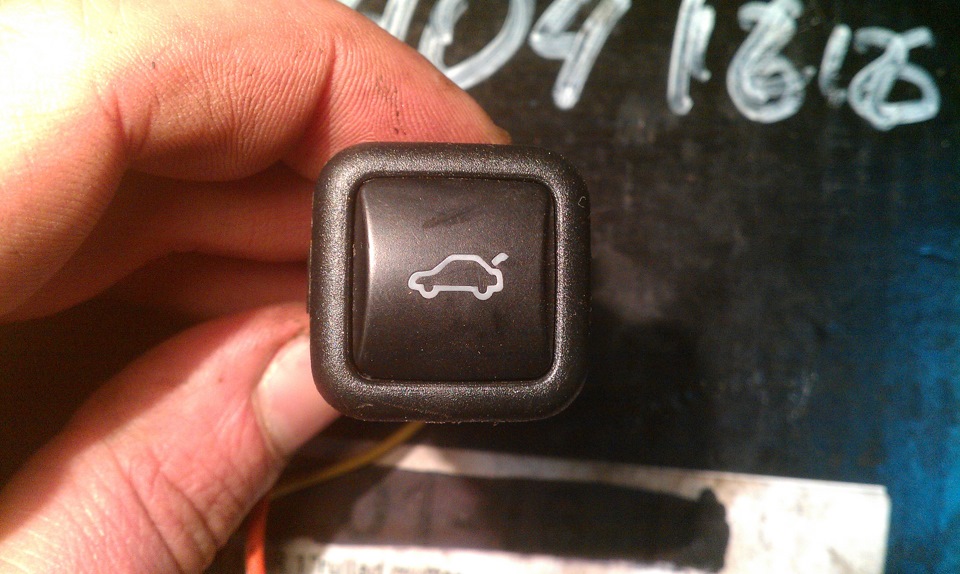

Ось сама кнопка
>

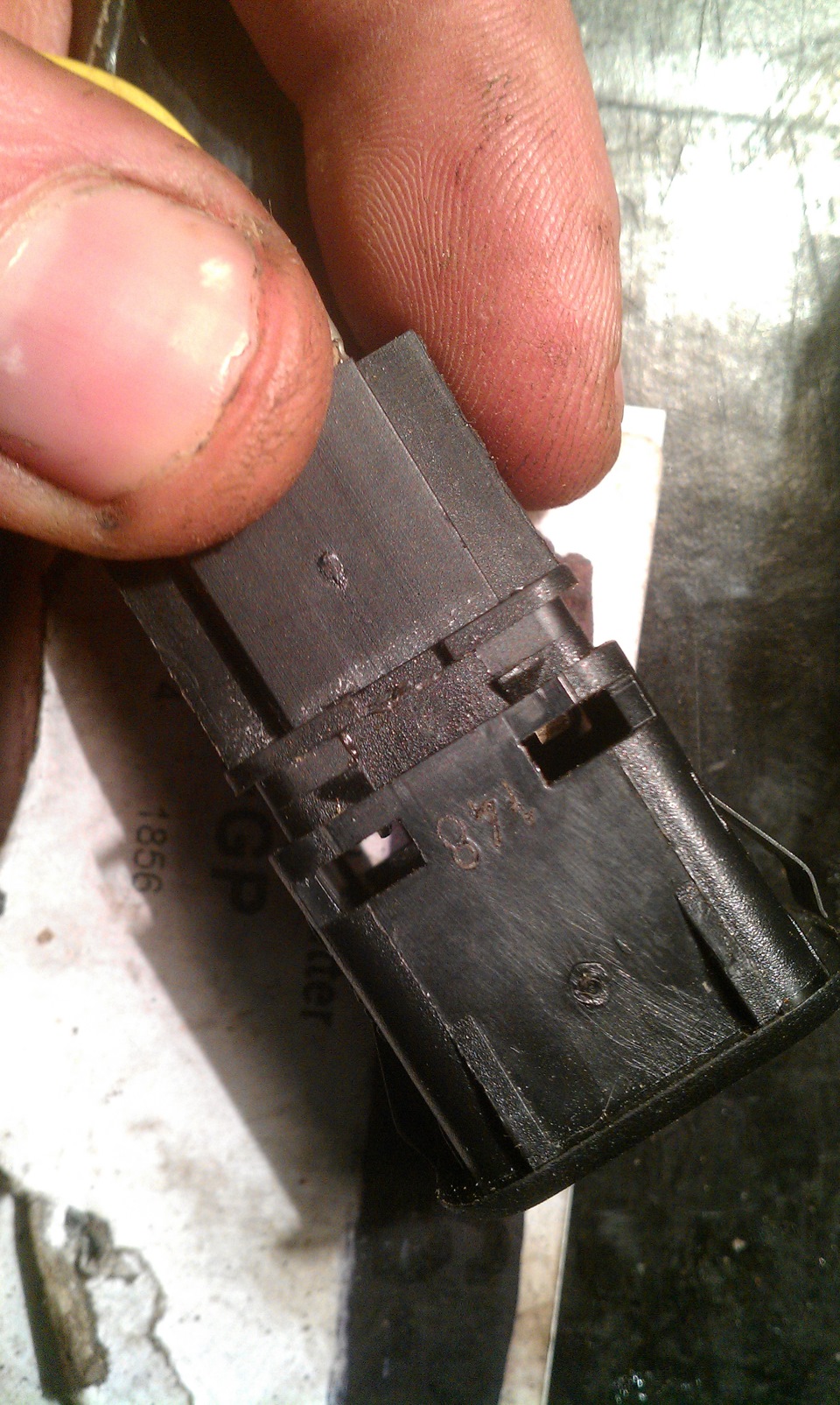

Розбирається досить просто, відштовхуються чотири засувки

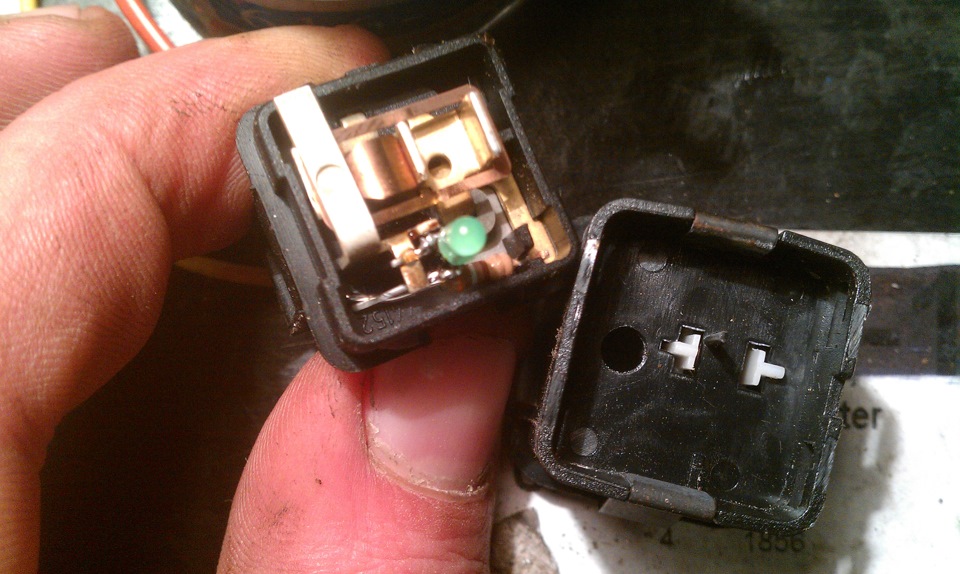

І відкривається доступ до нутрощів кнопки (на фото світлодіод вжезамінив)

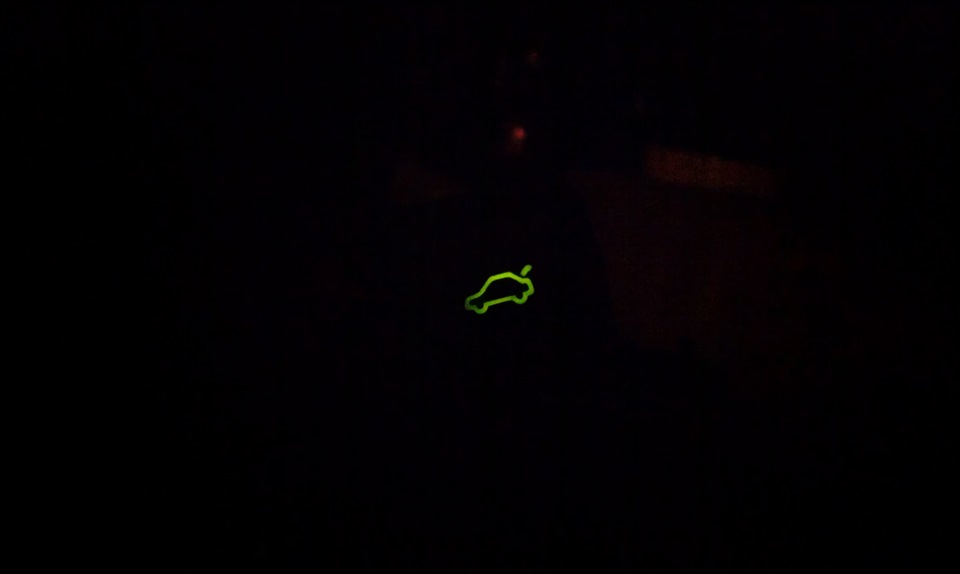

Засуваємо все на місце і перевіряємо підсвічування
Взагалі результатом задоволений.
Ну і скину схемку кнопочки (може комусь корисна буде)Запчастини нафото:3B0959831A01C
Чекатимемо роз'ємник і потім ставитимемо в машину.
Коментарі7
З червоним підсвічуванням з ауді.
А з якої тачки ця кнопка?
Що за світлодіод брав? Хочеться потрапити в колір і яскравість зі штатним підсвічуванням. Хочу собі на Шкоду кнопку подібного типу кнопку робити. Думаю, що світлодіоди однакові у них.
підбирав приблизно на радіоринку. Колір схожий, але теж не торт.
Якщо я правильно зрозумів схему + на підсвічування подаємо на контакт 3, - на контакт 4. - від реле на контакт 2, а контакт 1 підключаємо до маси авто?
Якщо актуатор замку (який ставиться самостійно) управляється мінусом - то правильно. Якщо плюсом то на контакт 2 підключаємо до котушки реле і на контакт 1 подаємо +
цікава штуковина =)
