2. Клеми "мама" N90684405 (можна купувати відразу з проводами –номерок 000 979 133, а можна використовувати зі староїпроводки).
3. Ізолента або термоусадка
4. Якщо для з'єднання проводів використовується паяння – топаяльник, якщо використовується скрутка – руки.

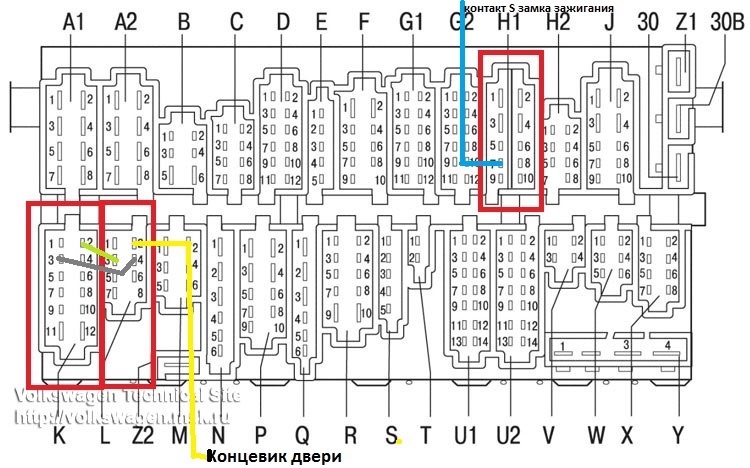

Також зручно використовувати картинку роз'ємів блоку реле тазапобіжників (бРП) з нумерацією висновків (я виділив ті роз'єми, які нам потрібні)
>

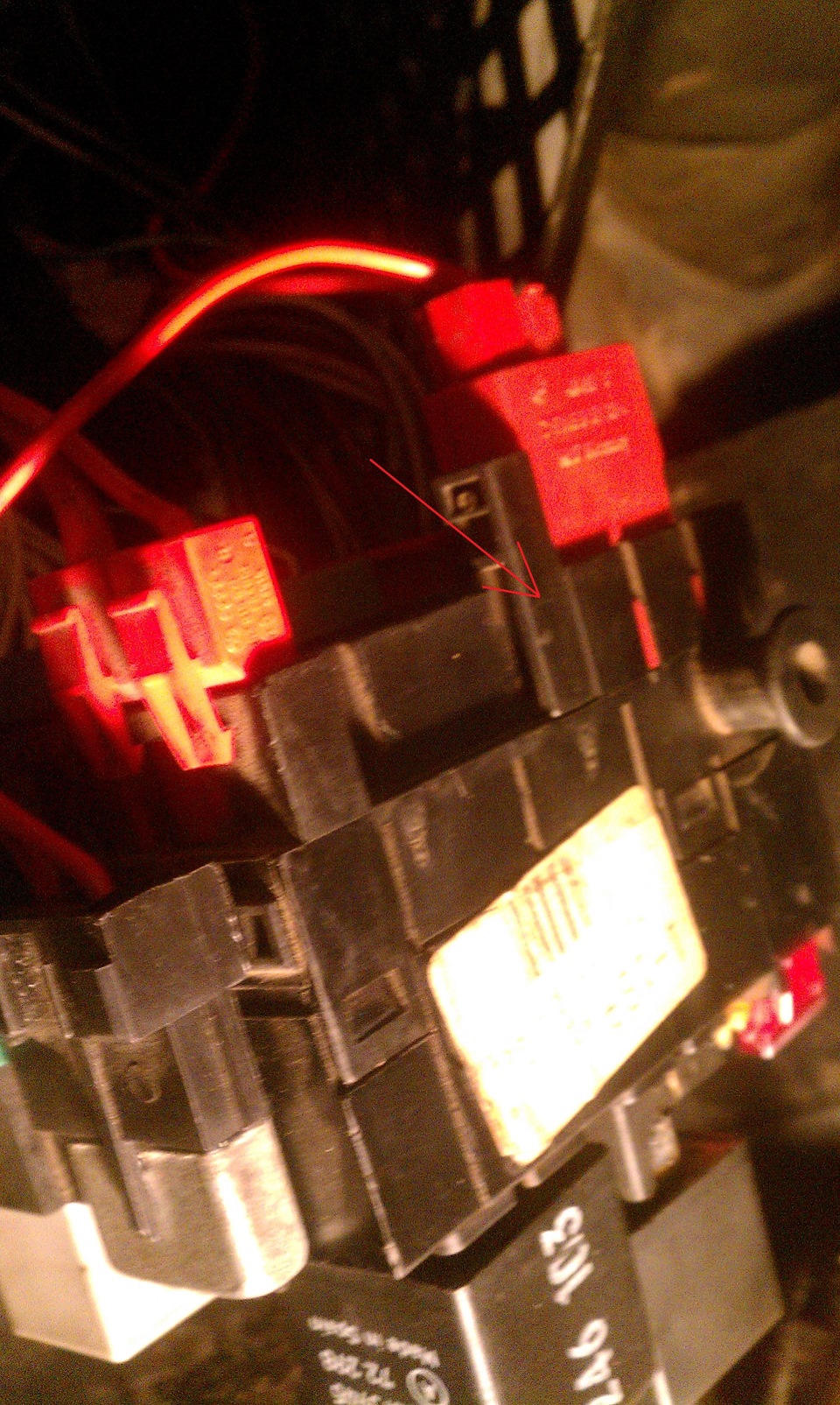

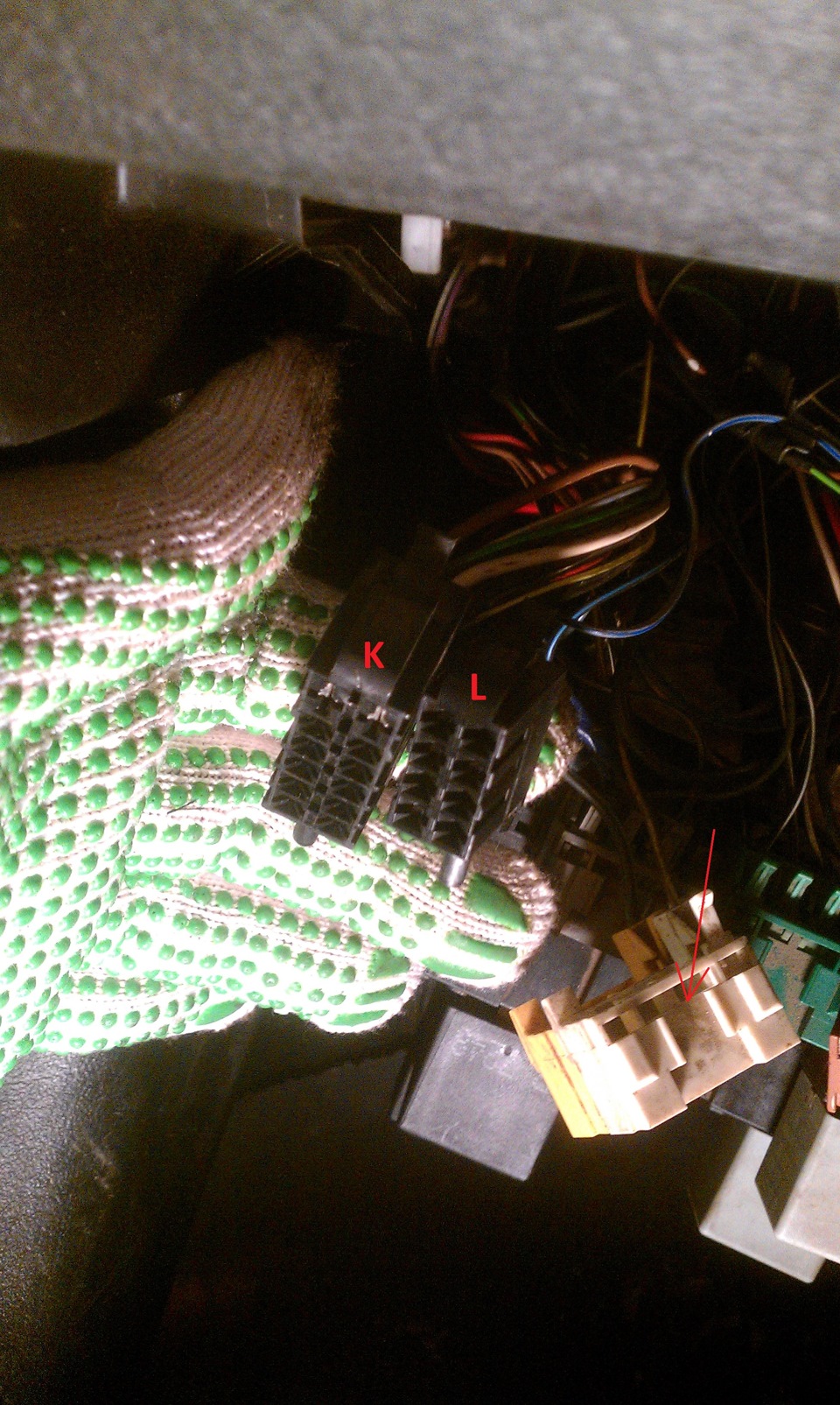

Опускаємо БРП максимально вниз Для початку нам знадобляться роз'ємиK, L. Для виймання роз'ємів потрібно потягнути важіль. Роз'єми K, L. У гніздо 2 роз'єми L (воно порожнє) вставляємо клему, другуклему потрібно вставити в сполучну колодку, у верхній частині БРП, куди приходить коричнево- жовтий провід від кінцевика дверей водія. (на минулій фото роз'єм виділений стрілкою)
Далі потрібно:
У гніздо 3 роз'єми L (воно порожнє) вставляємо клему, другий кінецьдроту підключаємо до сіро-червоного дроту, що йде в гніздо 2роз'єму K.
У гніздо 4 роз'єми L (воно порожнє) вставляємо клему дроту, другийкінець дроту зачищаємо і підключаємо до сіро-чорного дроту, що йдев гніздо 3 роз'єми K.
На цьому маніпуляція з роз'ємами K, L закінчена.
Залишилася маніпуляція з роз'ємом H1
Дістаємо роз'єм H1 (він червоний)
У гніздо 7 роз'єму H1 (воно порожнє) вставляємо клему, другийкінець дроту зачищаємо і підключаємо до коричнево-червоного дроту, що йде до контакту S (провід йде безпосередньо з клеми S замку нароз'єм магнітоли) і являє собою натискний контакт, що залежитьтільки від наявності в личинці замка ключа.
< /p>

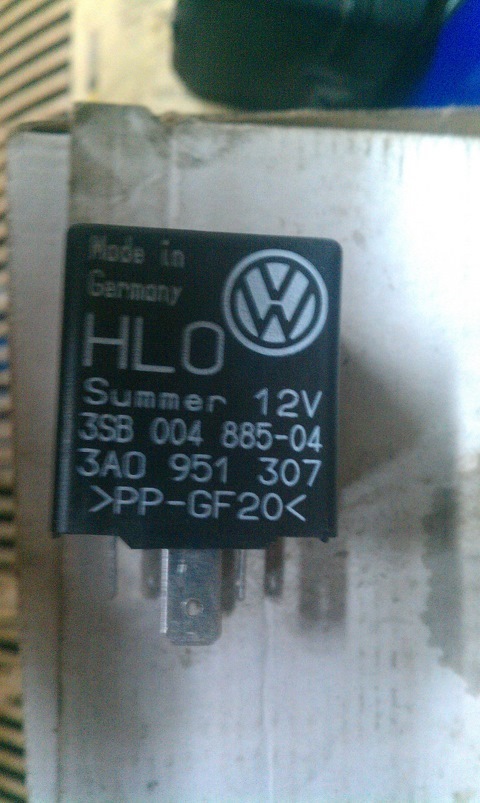

Вставляємо зумер гніздо 9 БРП. (ось воно з гарним номерком 36)
Сідаємо в машину, зачиняємо двері.
2. Запалюємо габарити, відкриваємо двері водія — зумервключається.
3. Зачиняємо двері, вставляємо ключ у замок запалювання. Відчиняємодвері — зумер не вмикається. Так я встановив нові затискачі наБРП, тому що старі були зламані. Звертаю увагу, що праві та лівірізні! (номери:ліва 1Н1941857 (колір біла) та права 1Н1941858 (колір світло сіра)).
Сфоткав тільки праву, тому що ліву не особливо видно.
Заодно змінив зламану решітку обдування правого скла.
Лежала у мене в запасі ціла.
На цьому дозвольте відкланятися. Як завжди, якщо будуть питання —буду радий відповісти!
Всім добра!
З повагою, MavickMV
