Для певного задуму мені потрібно змінити генератор. Справа не втому, що з моїм генератором щось трапилося ( він чудово працює), але впровадження задуму, передбачає зміну генератора на 90 або 120амперний. Отже намагався знайти саме 120 Ампер (багато ампер небуває))).Ну і нарешті попався мені в руки генератор на 120 АмперBosch 0123505011 (OEM 028 903 025S) Потрібно провести дефектуваннята перевірку, так як я в свою машину не перевірену б/у детальставити не буду.Ну сам процес розбирання та ремонту опишу в іншомузаписі (зараз чекаю запчастини), а поки поговоримо про запчастинина цей генератор.
Аналогами цього генератора є генератори по Bosch 0123325005, 0123515014, 0123515018 (по список аналогів можна подивитися наwww.woodauto.com/Unit.asp…? Man=BOSCH& Ref=01
Отже, конструктивно цей генератор (як і багато його побратимів поBosch дуже схожі) Хоча якщо порівнювати його з генератором Bosch0123315001 70А, то 120-ий має більший розмір та інше кріпленнясамого генератора до кронштейна.
Таким чином поїхали по запчастинах, то що мені вдалося нарити прирозбиранні (паралельно порівнюватиму з запчастинами з генераторомBosch 0123315001 70А)

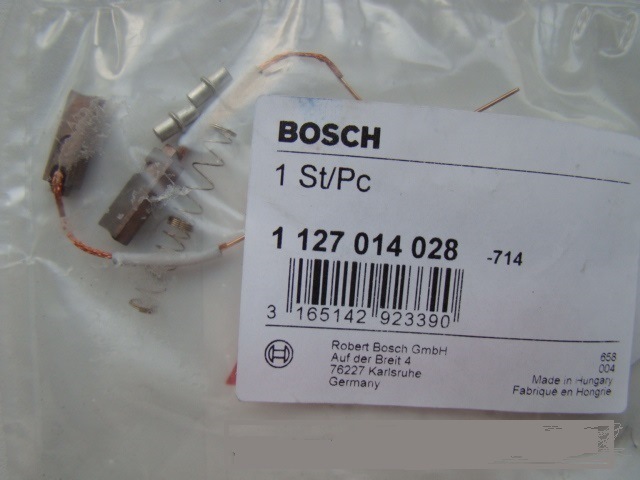

Щітки
Щітки ідентичні зі щітками генератора Bosch 0123315001 70А. Номерищіток по Bosch 1127014028, аналог Magneti Marelli940113190032
Як завжди в пакетику від Боша дві щітки та пружинки тазатискачі.

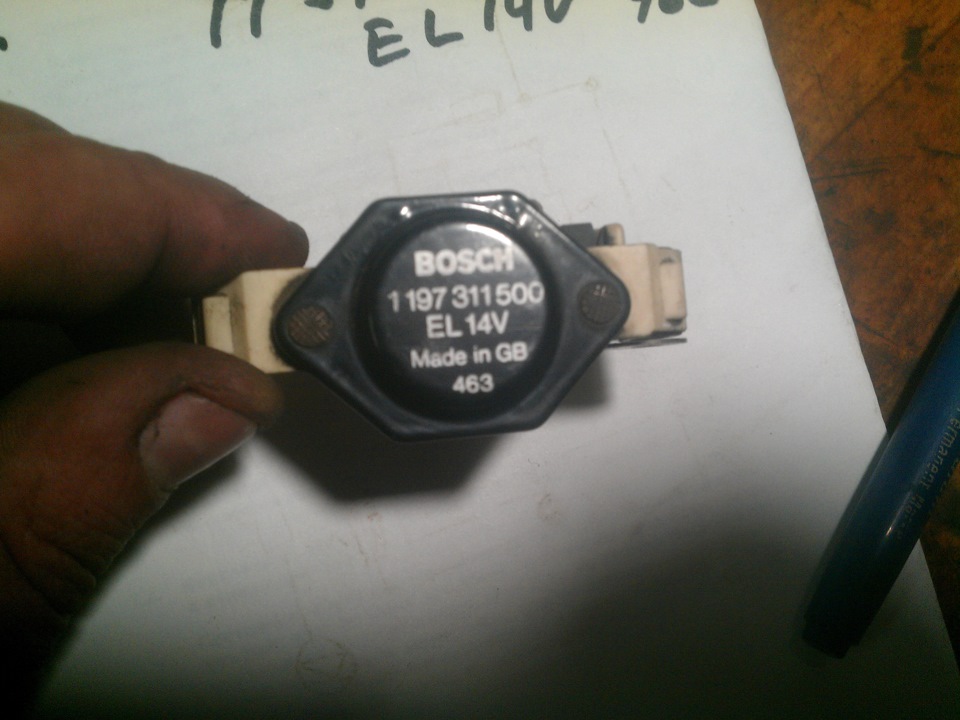

Регулятор напруги
А ось регулятор напруги на цьому генераторі свій. Bosch 1197311500 (аналог Bosch 1 197 311 548б AS-PL ARE0011, Hella 5DR004 242-051, Huco 13 0557).

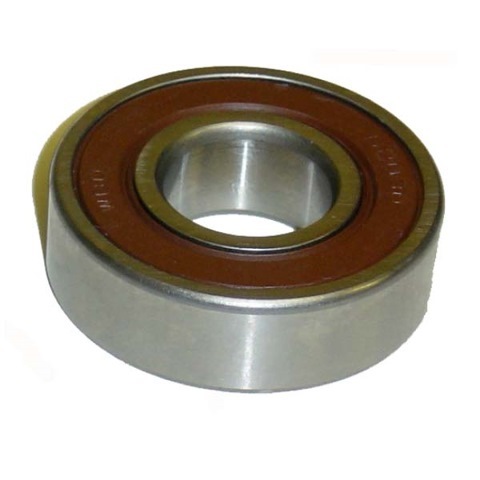

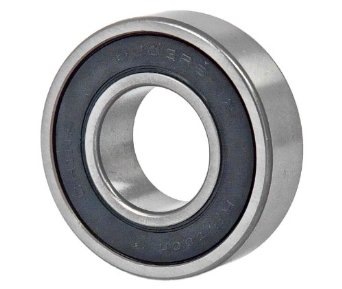

Підшипники
Підшипники — ідентичні з генератором Bosch 0123315001 70А
Підшипник задній 6203 (розміри 17*40*12) — ( по Fag6203-2RS, NTN 6203, NSK 6303R) Підшипник передній 6303 (розміри 17*47*14) — (Fag — 6303-2RS, NTN 6303R WoodautoBRG62032RS)

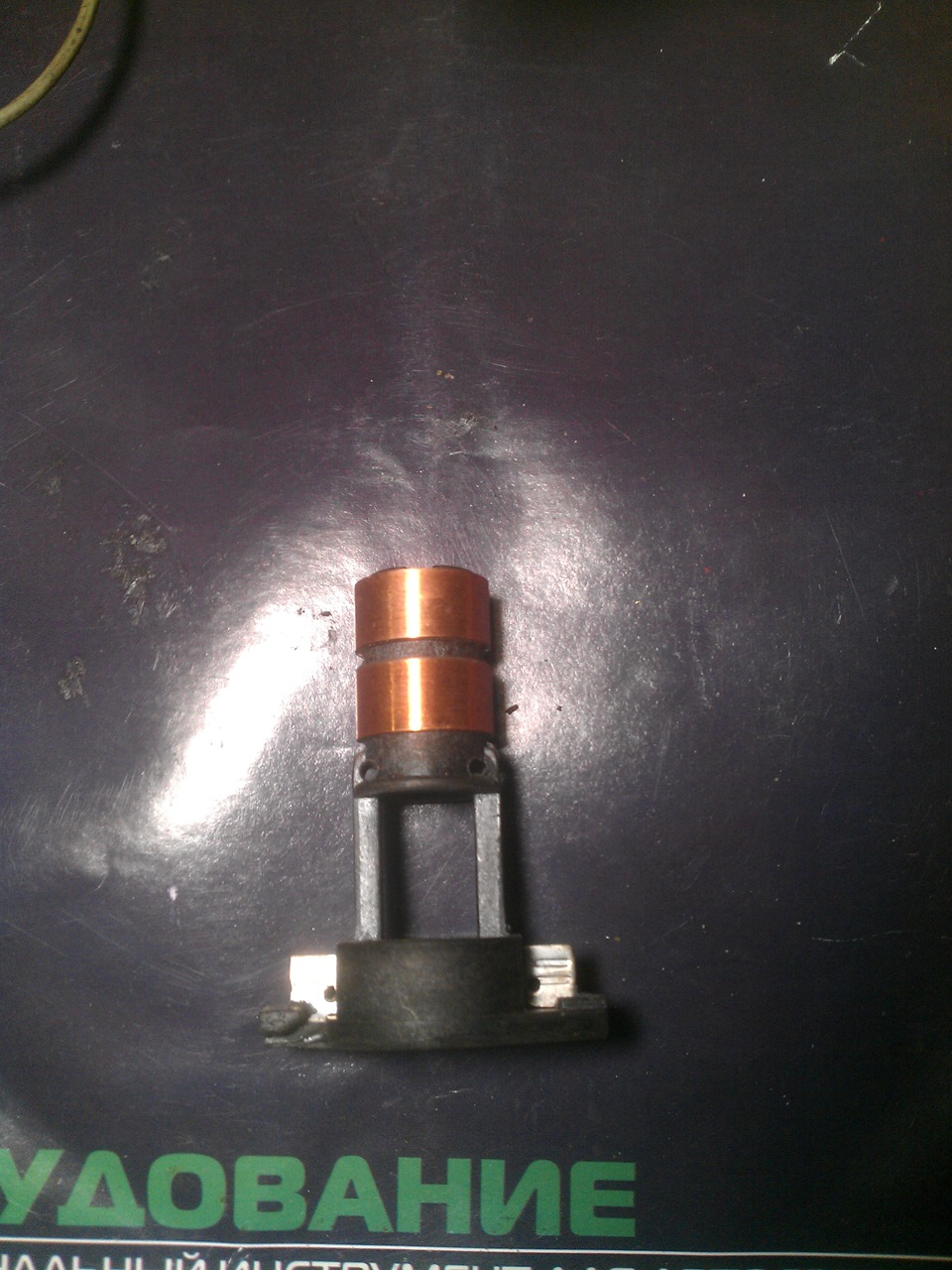

Контактні кільця
Контактні кільця ідентичні з генератором Bosch 0123315001 70А< br/>
Контактні кільця - Bosch 1124303007 (Cargo 135172, IKA1.2039.0) (розміри - Outer Dia 16mm, Inner Diameter 7mm, TotalLength 52).10 мм)
Діодний мост
Діодний міст Bosch 1127319748
Вставка заднього підшипника
Вставка заднього підшипника ідентичні з генератором Bosch0123315001 70А Cargo 135237 розмір:зовнішній діаметр 43 мм, внутрішній діаметр 40 мм, висота 16, 6 мм. Шків генератора Шківгенератор Шків генератора також ідентичний – Bosch1126601524 (F 00M 061 029), VAG 028903119 F. Аналоги Cargo138070, AS-PL AP0011
Ротор
Ротор 1124034946
Обмотка
Обмотка < b> 1125045543
Захисна кришка пластикова
Захисна кришка пластикова — задня —1125500604 Запчасти нафото:028903025S, 0123505011
Процес розбирання, дефектування та ремонту буде описаний пізніше, азараз очікуємо на запчастини.<
на цьому все,
з повагою,
MavickMV






Коментарі20
1125884944 задня кришка від 70А генератораЗамовив, сьогодні отримав і на мене чекав кек
Дивно. www.woodauto.com/product/ALT10166 - ніколи з підбором не підводив. Дякую за поправку. Поки цей номер приберу зі звіту. У другому гаражі є ще один розібраний 120-ий генератор (до війни не встиг зібрати, а зараз і часу та потреби в ньому немає)....
voltag.ru/catalog/group/v…9_generator/?q=0123505011Ну мені прийшло в коробці може не те, на коробці 1125884944(а на корпусі в кінці 43)
voltag.ru/catalog/group/v…chka_generatora_zadnyaya/А ось ніби як рідна от120А
Спробую якось до другого гаража дістатися і змалюю номер із самої кришки. Там точно є генератор розібраний, подивлюсь.
Обмотка на 90ампер, звідки там з'явиться 120? У тебе 120 буде тільки на кришці написано...
не що я знайшов номер контактного кільця на 120-го гену ...)
На жаль не можу підказати різниці між 501 та 500. Візуально вони однакові
Регулятор напруги Bosch 1 197311500 такий же як і 1 197 311 501? У мене генератор БОШ 123 325 013, регулятор напруги 501 дуже дорогий його можна замінити на такий як у тебе - 500?
так ти будеш регулятор міняти або перепаювати щітки?)
Щітки перепаювати https://megadriver.org/p326289-zamina-shhitok-remont-ta-skladannia-generatora-bosch-0123505011-120-a
а контактне кільце ідентичне з кільцем що на бош 90А?
Судячи з усього то так. На 70-й і 120-ці - однакові. Думаю і 90-й також
реально знайти номер кільця цього?
Я не зустрічав((
начебто в екзисті на схемі є
Раптом кому ще знадобиться Bosch 1120202008 або Cargo 138774.
В принципі, дивлячись що міняти. У цьому який я придбав під заміну кільця, щітки, втулка заднього підшипника, ну і два підшипники для заспокоєння. Ціна на деталі - близько 20 доларів. Новий Бош - близько 200-400 уе. Ваг - близько 1000 уе. Ну і знову,...
А по грошам як вийшло, простіше перебрати чи новий купити у зборі?
