Блок реле та запобіжників Toyota Camry V40 з 2006 року випуску

Більшість ланцюгів живлення електрообладнання автомобіля захищеноплавкими запобіжниками. Потужні споживачі струму підключені черезреле. Реле та запобіжників салону.

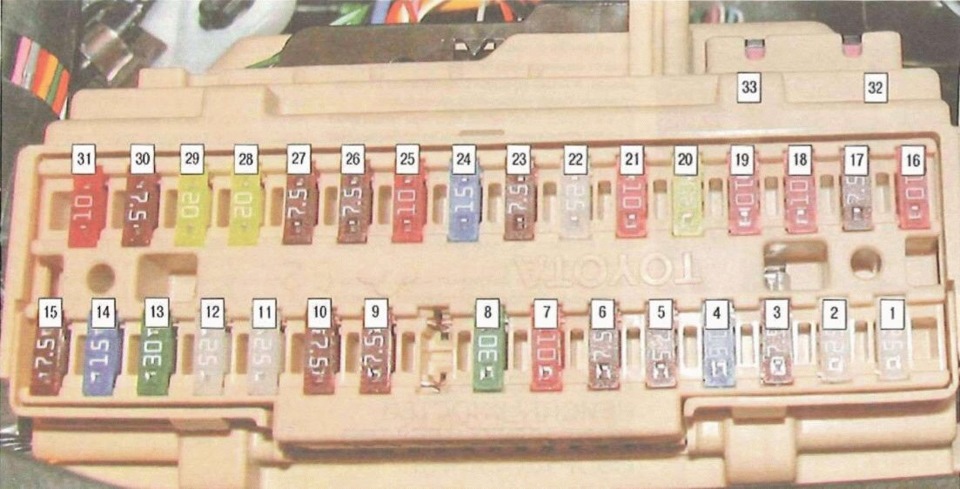

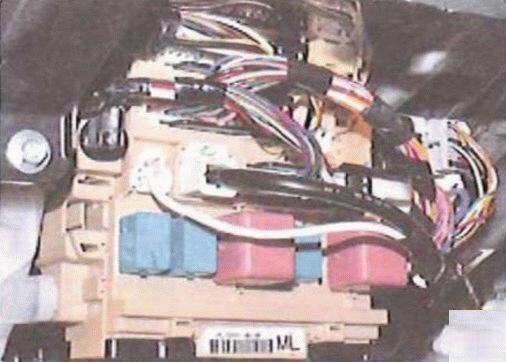

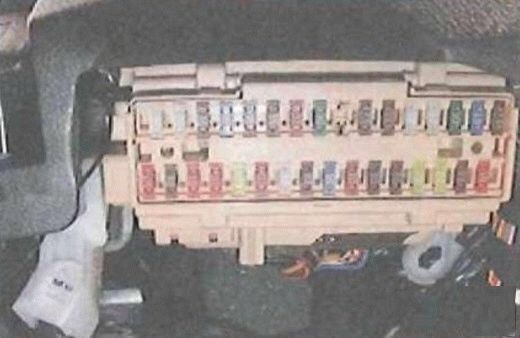

Де розташований монтажний блок запобіжників та реле Toyota CamryXV40. Розшифровка реле та запобіжника монтажного блокурозташованого в салоні/>
1 (25 А) — Задній правий склопідйомник
2 (25 А) — Задній лівий склопідйомник
3(7, 5 А) — Не використовується
4 (15 А) — Протитуманні фари
5(7, 5 А) — Бортова система діагностики
6(7, 5 А) — Не використовується
7 (10 А) — Стоп-сигнали, система блокування включення передач, система упорскування палива, ABS, VSC, TRC, ВА, система керуваннядросельною заслінкою, блок керування електрообладнанням кузова
8 (30 А) - Не використовується
9(7, 5 А) - Стартер, система упорскування палива
10 (7, 5 А) - Система кондиціювання повітря
11 (25 А) — Склопідйомники
12 (25 А) — Блок керування електрообладнанням кузова
13 (30 А) — Люк з електроприводом
14 (15 А) - Задні ліхтарі, підсвічування номерного знака, габаритнівогні
15 (7, 5 А) - Підігрів сидінь, аварійна сигналізація, системакондиціювання повітря, аудіосистема, годинник, підсвічування ящикарукавички, підсвічування комбінації приладів, перемикачі нарульовому колесі
16 (10 А) — Блок керування електрообладнанням кузова, люк зелектричним приводом, електровентилятор радіатора, внутрішнєдзеркало з автоматичним затемненням, склоочисник та змивачвітрового скла
17 (7, 5 А) — ABS, VSC, TRC, ВА, система блокування включенняпередач, круїз-контроль, автоматична коробка передач
18 (10 А) — Система кондиціювання повітря, обігрів задньогоскла
<
19 (10 А) — Склоочисник та омивач вітрого скла
20 (20 А) — Підігрів сидінь
21 (10 А) — Аварійна сигналізація, ліхтарі заднього коду, системазарядки акумуляторної батареї
22 (25 А) — Склоочисник та омивач вітрового скла
23 (7.5 А) — Елехтрокоректор фар
24 (15 А) — Система упорскування палива, стартер
25 (10 А) — Система упорскування палива, іміобілізатор, системапасивної безпеки SRS, система управління дросельною заслінкою
26 (7, 5 А) — Контрольно-вимірювальні прилади, багатофункціональнийдисплей, годинник
27 (7, 5 А) — Годинник, блок керування електрообладнанням кузова, система блокування включення передач, зовнішні дзеркала задньоговиду
28 (20 А) — Розетка для електроприладів
/>
29 (20 А) — Розетка для електроприладів
30 (7.5 А) — Аудіосистема
31 (10 А) — Обігрів зовнішніх дзеркал заднього виду
32 (30 А) — Склопідйомники
33 (30 А) — Електроприводи регулювання сидінь
2. Під капотом

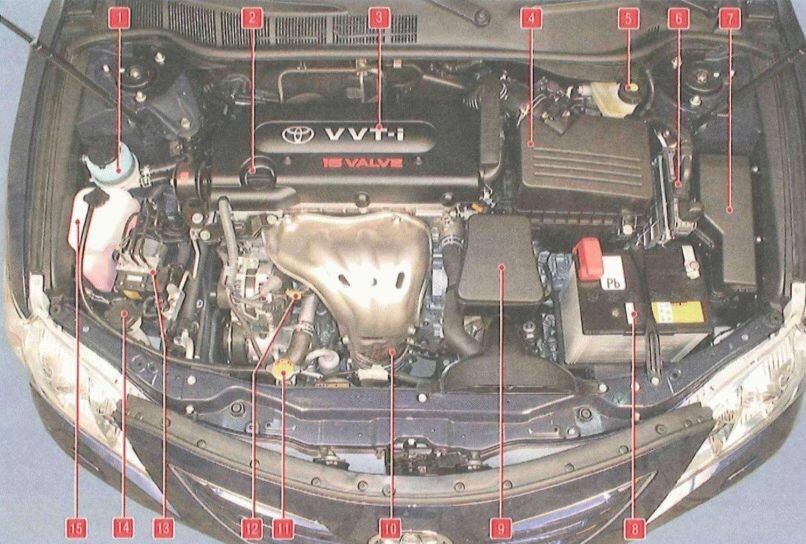

Цифра 7 — монтажний блок реле та запобіжниківЗапчасти нафото:333332

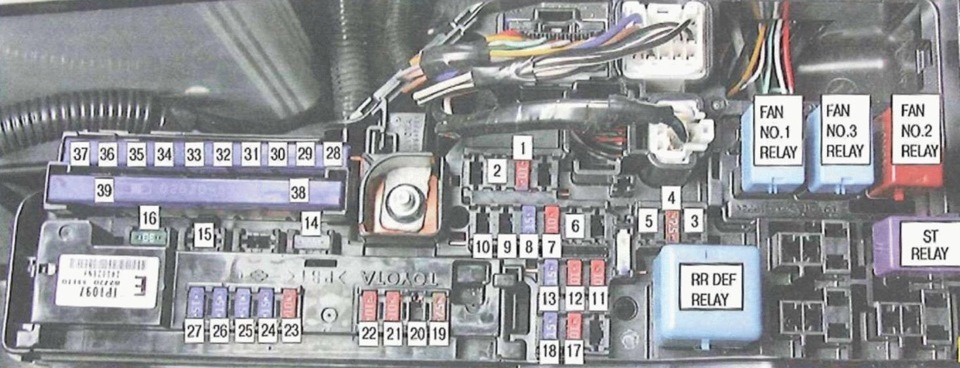

Розшифрування запобіжників та реле монтажного блоку розташованого вмоторному відсіку для тойота камрі 40
1 (10 А) — Задні протитуманні ліхтарі
2 (15 А) — Не використовується
3(7, 5 А) — Не використовується
4 (7, 5 А) — Система заряджання акумуляторної батареї
5 (7.5 А) — Не використовується
6 (10 А) — Не використовується
7 (10 А) — Система керування дросельною заслінкою
8 (15 А) — Вказівники повороту< br/>
9 (20 А) — Система впорскування палива, стартер, іммобілізатор, система пасивної безпеки SRS, система управління дросельноюзаслінкою, контрольно-вимірювальні прилади, багатофункціональнийдисплей, годинник
10 (20 А) - Не використовується
11 (10 А) - Контрольно-вимірювальні прилади, підсвічуваннякосметичного дзеркала, підсвічування багажника, нодсве1ка замкузапалювання, підсвічування дверей, плафони внутрішнього освітлення, пампа для читання, годинник
> 12 (10 А) — Блок керування електрообладнанням кузова, VSC
13 (15 А) — Аудіосистема
14 (25 А) — Блок керування електрообладнанням кузова
> 15 (25 А) — Не використовується
16 (30 А) — Система упорскування палива, система управліннядросельною заслінкою
17(10 А) — Система упорскування палива
18 (15 А) — Система упорскування палива
19(7, 5 А) — Звуковий сигнал
20 (20 А) — Система упорскування палива
< 21 (10 А) - Контрольно-вимірювальні прилади
22 (10 А) - Іммобілізатор, система упорскування палива, системауправління дросельною заслінкою
23 (10 А) - Звуковий сигнал
24 (15А) -Права фара (ближній сіє), електрокоректор фар
25 (15 А) — Ліва фара (ближнє світло)
26 (15 А) - Права фара (дальнє світло)
27 (15 А) - Ліва фара (далеке світло)
28 (50 А) - Система кондиціювання повітря
> 29 (50 А) - ABS, VSC, TRC, ВА
30(50 А) — Електровентилятор радіатора
31 (зОЛ) — ABS, VSC, TRC, ВА
32 (50 А ) - Обігрів заднього скла, обігрів зовнішніх дзеркалзаднього виду
33 (30 А) - Не використовується
34 (30 А) - Омивачі фар
35 ( 40 А) - Електровентилятор радіатора
36 (40 А) - Електровентилятор радіатора
37 (30 А) - Не використовується
38 (120 А) - Протитуманні фари, система заряджання акумуляторноїбатареї, система керування дросельною заслінкою, покажчикиповороту, система упорскування палива, стартер, контрольно-вимірювальні прилади, багатофункціональний дисплей, годинник, імомобілізатор. Система пасивної безпеки SRS, підсвічування косметичного дзеркала, підсвічування багажника, підсвічування замку запалювання, підсвічування дверей, плафонивнутрішнього освітлення, лампа для читання, блок керуванняелектрообладнанням кузова, аудіосистема, звуковий сигнал, фари, електрокоректор фар, система кондиціювання повітря, ABS TRC, RA, обігрів заднього скла, обігрів зовнішніх дзеркал заднього виду, омивачі фар. Електровентилятор радіатора
39 (30 А) — Стартер
ST RELAY — Реле стартера
RR DEF RELAY — Реле обігріву заднього скла
FAN N0.2 RELAY - Реле електровентилятора радіатора
FAN N0.3 RELAY - Реле електровентилятора радіатора
br> На внутрішній стороні кришці нанесена схема розташуваннязапобіжників та реле!
