Всім привіт!

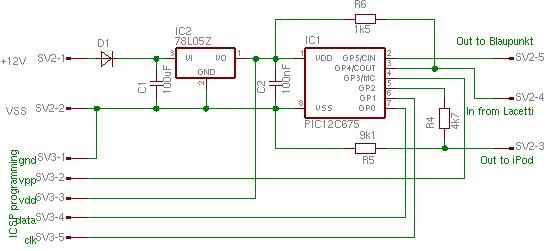

Якось на FIAT CLUB натрапивши на тему про штатні кнопкиfiat-club.org.ua/forum/vi…s=0& postorder= asc& start=0, начитавшись, захотів і собі такі.Покопавшись в інтернеті знайшовсхемку адаптера але на 5 кнопок. Від з прошивкою біда, не вмію япрограми писати.Схожа прошивка була перероблена на 9 кнопок, таперевірена в Proteus.

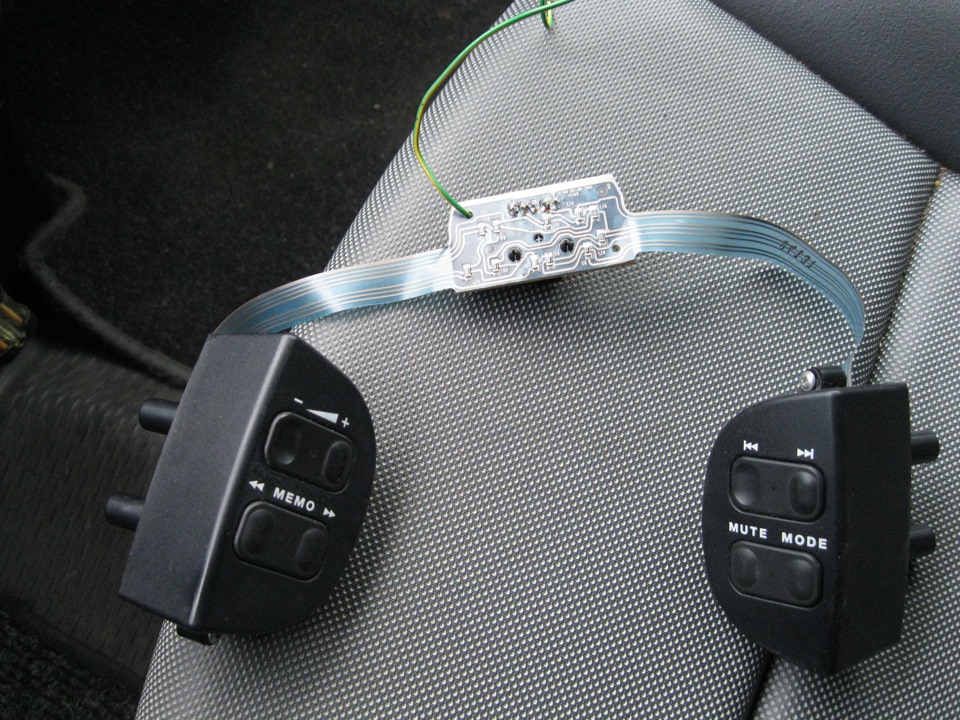

Кнопки
на базарі купивши деталі, спаявши все на макетці і вийшов ось такийадаптер.

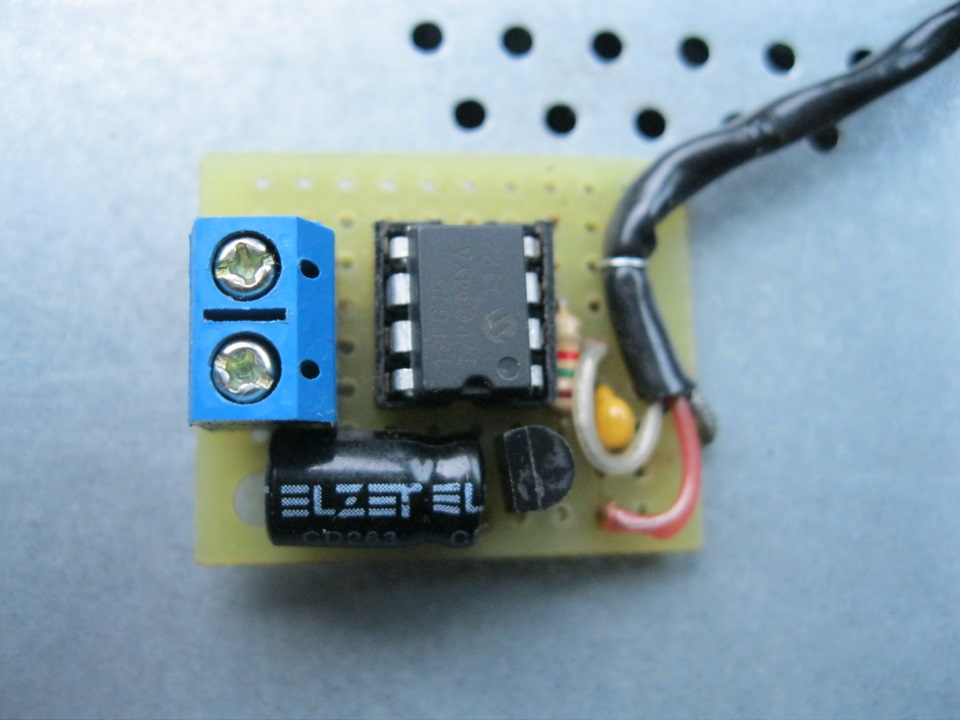

Адаптер

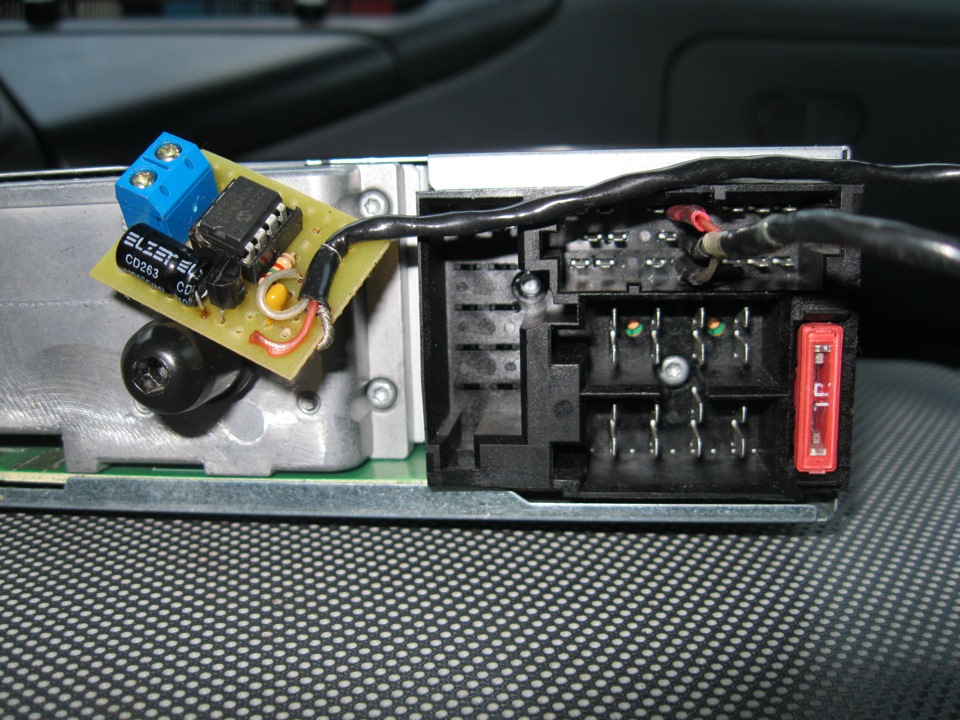

Вже підключень до магнітолі

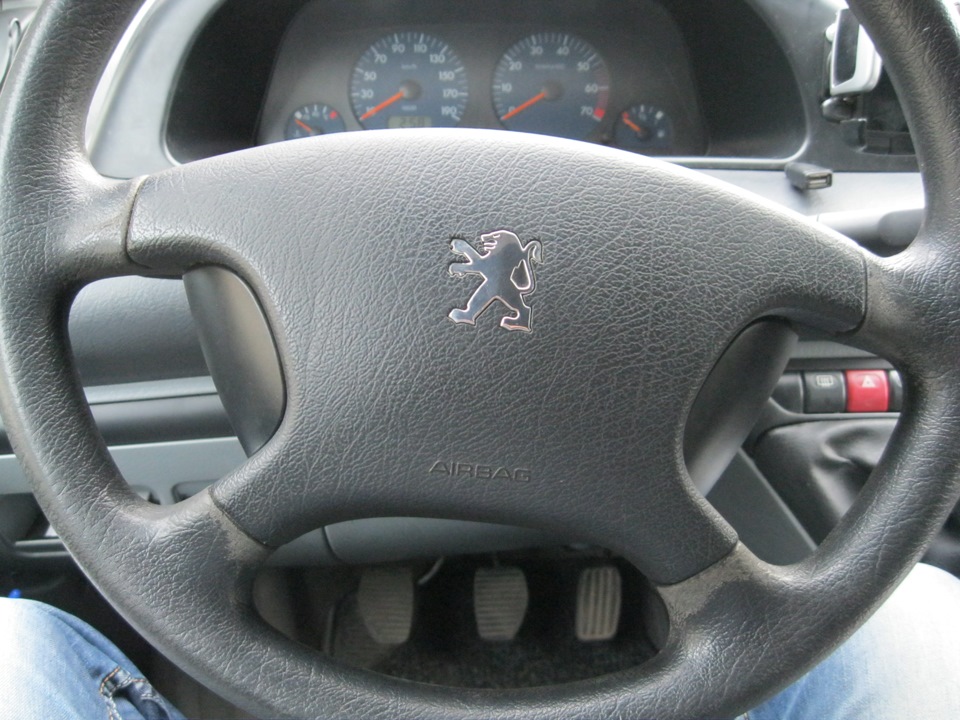

Після перевірки на столі, все перемістилося на свої місця в авто.подається при включенні магнітолі, підсвітку кнопок підключивши догабаритних вогнів.
Відео роботи кнопок

Коментарі15
Заглушки на кермо не продали!
Заглушок уже немає.
Чи могли б запрограмувати мені таку мікросхему?
а куди підєднюється підсвітка кнопок?
Я підключив до габаритних вогнів. На магнітолах є провід управління електроантеною, підключивши до нього підсвітка буде світитись коли включена магнітола.
Я так розумію 200 грн це ціна за все, чи тільки кнопки?
Ну це так, а чи не виникало проблем із проводкою від керма до магнітола?
Ні ніяких проблем. Улітку не трогав, а від улітки до магнітоли проклав свій провід, так як кнопок і проводки з завода не було.
За все
А ціна на самі кнопки яка?
Тоді була 70грн, зараз не знаю.
Нормально, мені пів року тому за 150 віддавали.
Як де, в Віниці по 50 були.
Чудово))))А можеш написати функцію всіх кнопок? Бо я лише кілька розумію.
— Vol +Збільшує зменшує гучність>Радіо — перехід по станціях записаних в пам'ятьСD, флешка — коротко нажати — слідуючий, попередній трек. Утримувати — перемотка в перед на зад.>Радіо — пошук радіостанції в перед на задСD, флешка — перехід по папках.M...
