Частина 2, теорія з встановлення задніх дверних блоків від ССдорест або Пасат Б6 2008+
У мене авто 2007 модельного року.
При установці передніх дверних блоків було помічено що Lin шина на15 Піні вже є і я прозрів.
Поліз у ELSA і ось що дізнався.
Машини до 2007 року мають задні дверні блоки з кан шиною, аавтомобілі з 2007 року і молодші вже Lin шину.
Але!
До 2008 року на блок задніх дверей приходить 18-ти контактнийроз'єм, а з 2008 і молодше йде вже роз'єм на 20 пінів., але роз'ємв блок задніх дверей ще дорест.
Поміркувавши як правильно перепинати, вирішив зробити таблицю:

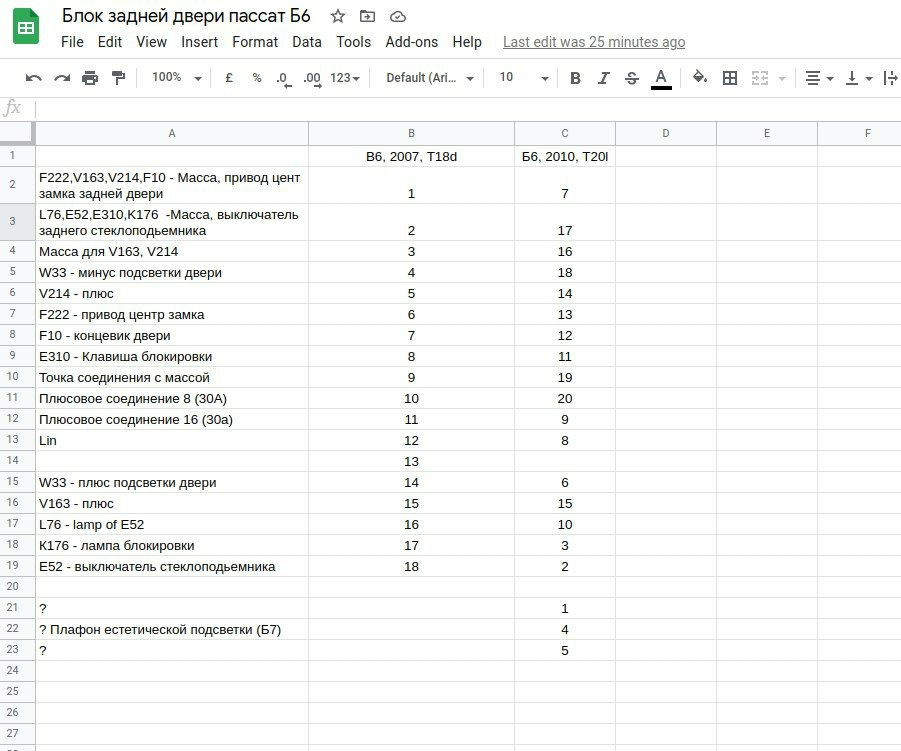

Таблиця перепинування та 2007 року у 2008+
Важливо!
Таблиця не підходить для авто старше 2007 модельного року! Отжемаємо 3 колонки:
1. Опис, за що відповідає пін
2. Авто тільки 2007 року з 18 піновим роз'ємом.
3. Авто 2008+ з 20-ти піновим роз'ємом

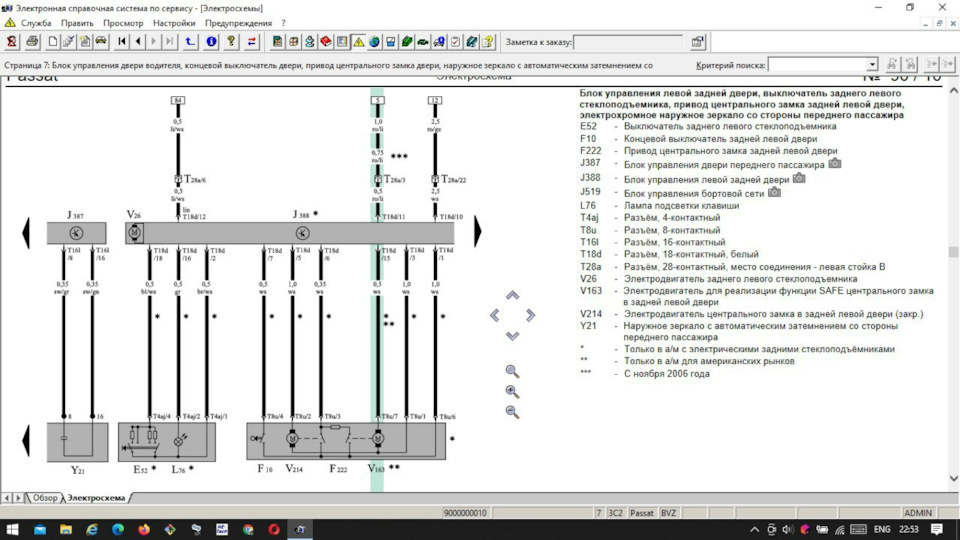

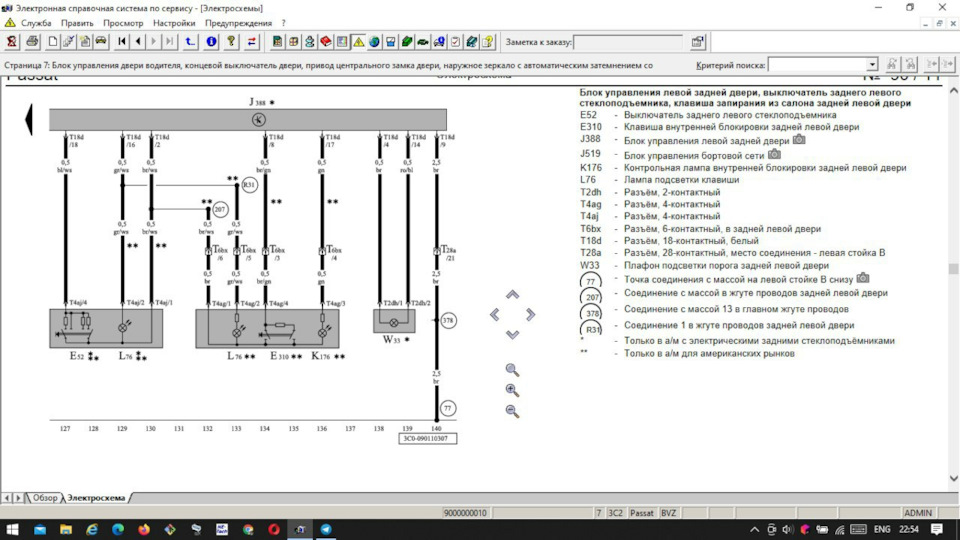

Фото електросхем 2007 року :
Фото1
Фото2

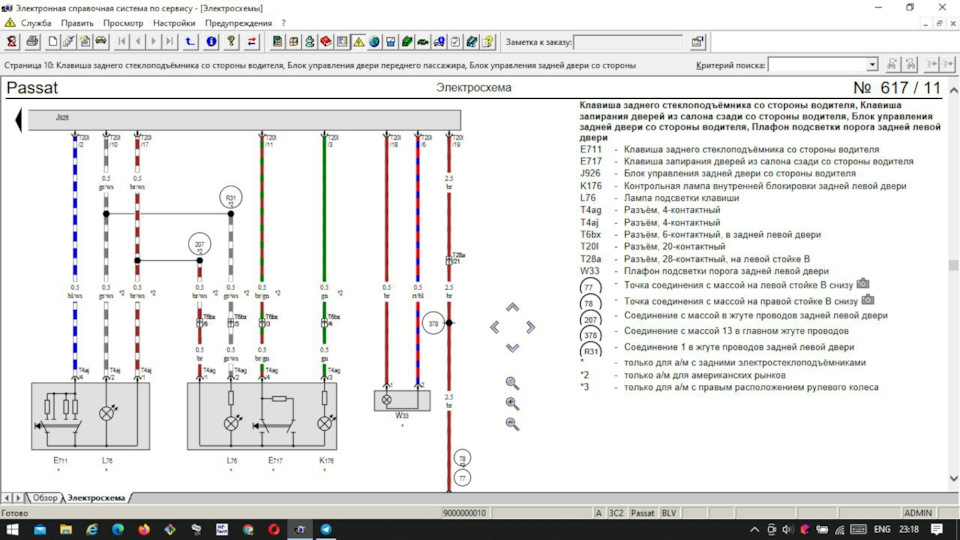

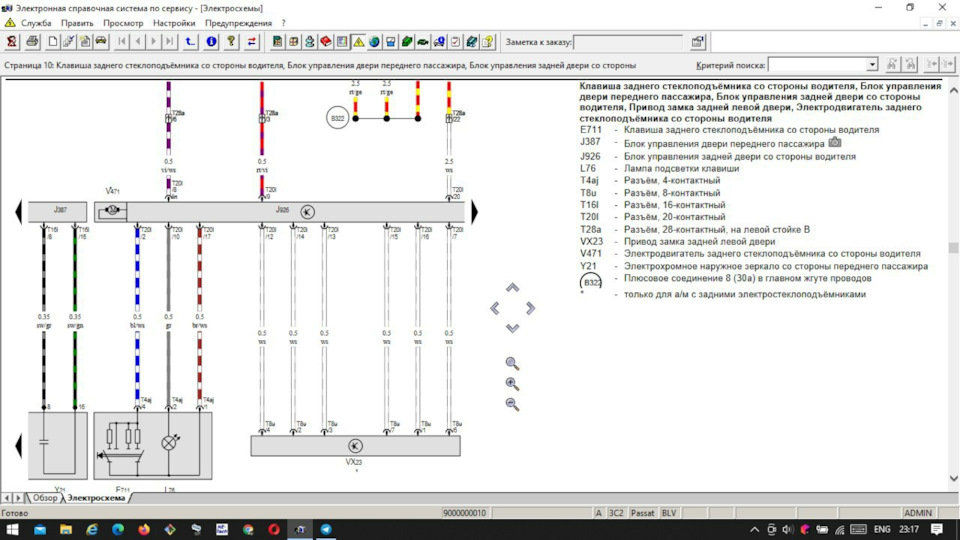

Фото електросхем 2008+ року:
Фото1
Фото2
Начебто все зрозуміло. У кого є питання — звертайтеся))
Так само хтось може запитати про відмінності електросхем Пассат Б62008 — 2010 і Пасат Б7
Так ось, глянув краєм ока і виявилося що роз'єми що спереду щоззаду однакові, але розташування пінів різне. Тобто при перехід наблоки від Б7 або СС рестаїл, потрібно буде перепинати роз'єми.
На цьому теорія все. Але можливо з чимось наплутав. Радію будь-якимдоповненням.
Коментарі20
Так ось, глянув краєм ока і виявилося що роз'єми що спереду що ззаду однакові, але розташування пінів різне. Тобто при перехід на блоки від Б7 або СС рестаїл, потрібно буде перепинати роз'єми. А можна докладніше. А то ставлю блоки від Б7 а вони не пр...
Здрастуйте, бачу ви розбираєтеся в електриці вага, не могли б ви мені підказати? У мене B6 2005 року, на ньому із заводу стоять дзеркала з підсвічуванням та електроскладанням, я вирішив їх замінити на звичайні перед продажем машини, купив б/в дзеркал...
Кодуванням відключити припускання не вийде
Ви маєте рацію))
Це добре!
Так є звіти з переробкиАле простіше поміняти проводкуІ протягнути лин шину від передніх дверей
У мене вже є Лін шина, потрібно тільки перепинати на новий роз'єм
Ну на скільки я знаю на машинах до 7 року по кан шині задні блоки
Так, все правильно, у мене авто 2007 модельного року
Навіщо ж дверні блоки від СС брати, комусь хочеться в eeprom колупатися? Там же алгоритм припускання скла, двері без арочні.
Так воно і буде, Все ж таки доведеться правити її пром у блоках дверей, поки з'ясовую чим краще, в наступному записі буде
можна вимкнути
Це передні блоки, а задні?
Привіт. Як можна припуск відключити?
Привіт, проводку продав від пасату б6 2008р, якщо виникнуть проблеми у клієнта, які піни перепинати?
Привіт, а на який рік авто будуть ставити?
Дізнаюся
Походу 7 або раніше
Якщо модельний рік 2007, то тоді піни як у доці повинні бути. Але ти ж косу двері продав, тоді як тільки поміняти косу і все. Якщо ж раніше то буде трохи гемору.
Привіт, в Ельзі якого року база? У мене 2015 і за пасатом все тільки німецькою.) немає посилання?
