У попередньому записі розповів як встановлюється штатний ЦЗмеханічно.
Штатний центральний замок (ч.1)
А тут буде зі сторони електрики.

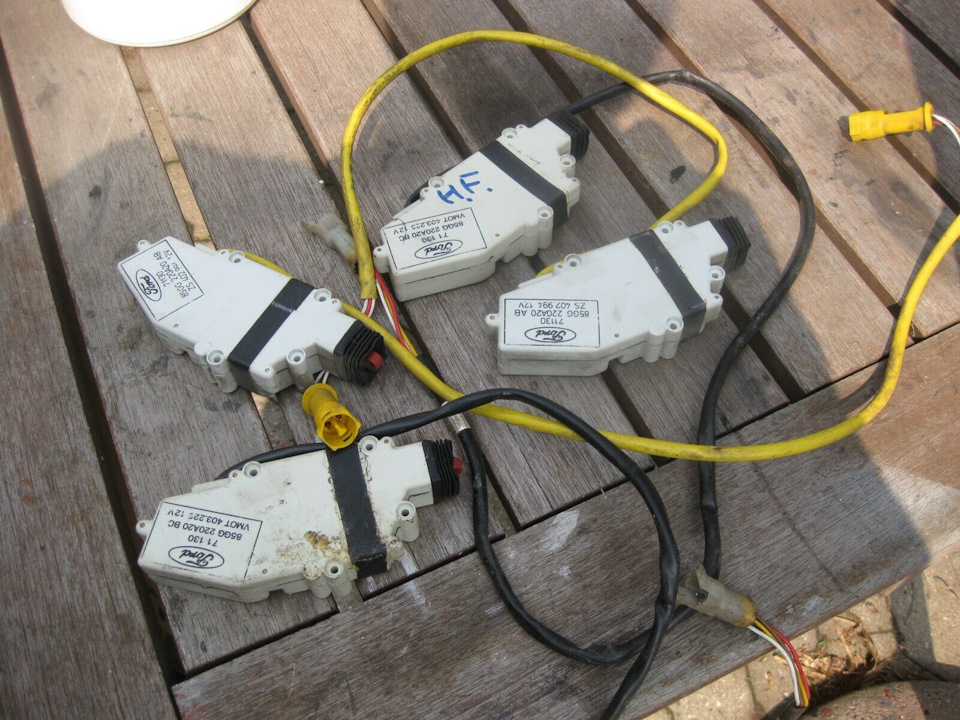

Так виглядає комплект штатного ЦЗ (крім моторчика багажника)
Штатний ЦЗ Ford Escort Sierra Scorpio

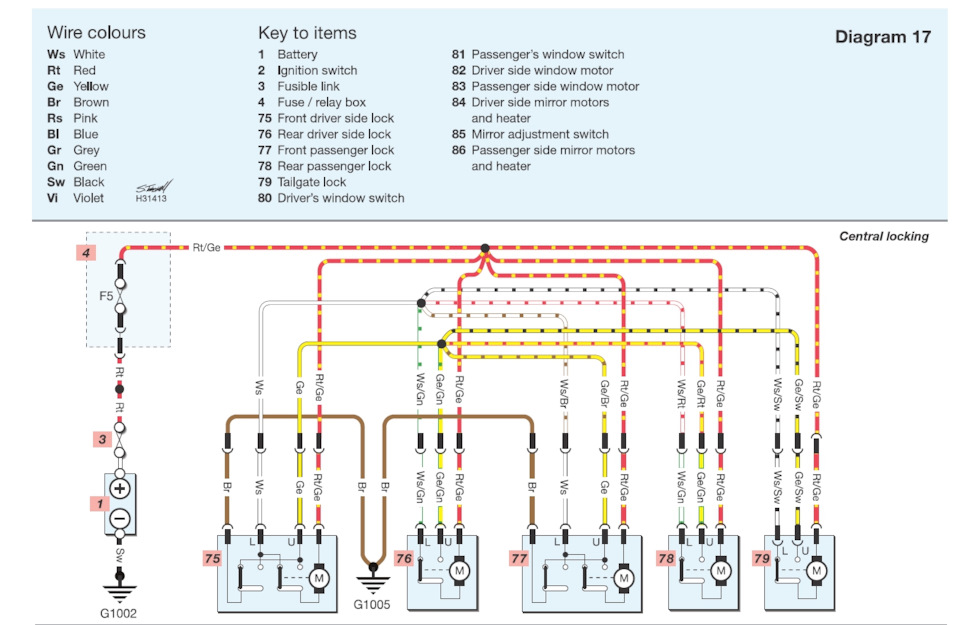

Схема підлючення
Електро схема ЦЗ
В Escort MK4 передні актуатори ЦЗ керуючі Це означає, що непотрібно додаткового блоку ЦЗ, все працює через них, просто подати"+" на червоний провід і "-" на коричневий.
І ми отримаємо класичну схему ЦЗ 80-90хх років.Без брілка.Тобтовідкриваємо ключем будь-які передні двері і автоматичновідкриваються всі решта. >
Багажник можна відкрити окремо, тобто якщо відкрити багажникключем, то решта дверей не відчиняться.
ЦЗ керуються мінусом "-". Коли відкриваємо ключем передні двері, моторчик ЦЗ подає мінус на білий провід для інших моторчиків длявідриття дверей. А при закритті дверей — мінус на жовтий провід.Для підключення сигналки, достатньо купити будь-яку з можливістюкерування ЦЗ мінусом "-". Підійде й сигналка з керування "+", тодіпотрібно буде ставити додаткове реле, для зміни полярності.
червоний з жовтою смужкою:"+" постійний
коричневий: "-" постійний
жовтий зі смужками: "-" для відкриття дверей
білий зі смужками: "-" для закриття дверей

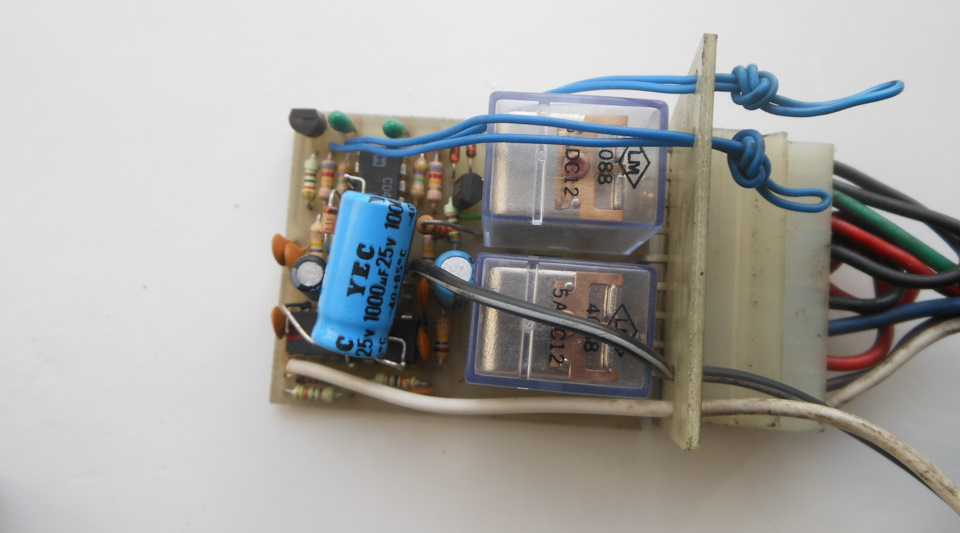

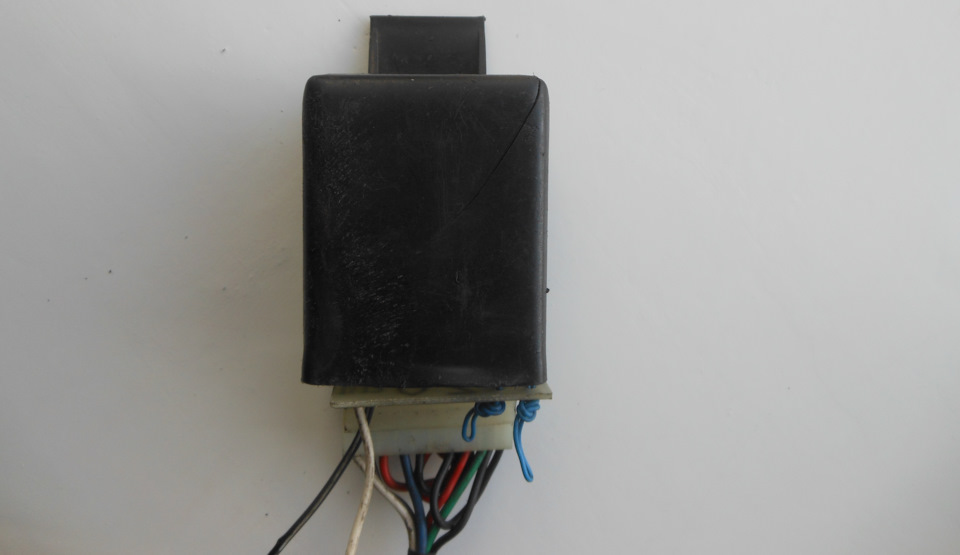

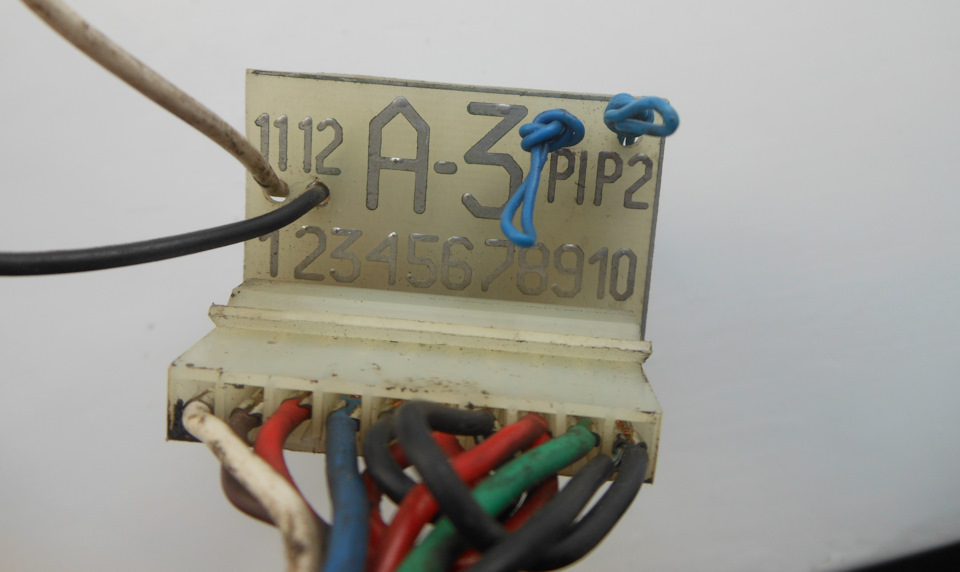

У комплекті в мене прийшла така сигналка. Ні марки, ні моделі, ні будь-яких знаків. Може хтось знає, що це за звір такий? Покиваляється в гаражі, а собі поставивши іншу. (ч.1)
