Структурував свої хотілки:
1. Передача аудіо кодеком AAC.
2. Живлення модуля («земляної» петлі), для зменшення наведень ішумів.
3. Можливість здійснювати дзвінки.
4. Мінімальні зміни у пристрої авто.

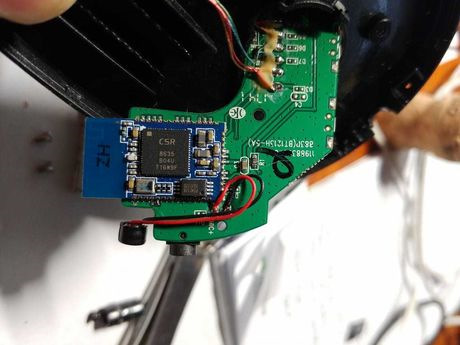

початкова ідея була в тому, щоб в саму магнітолу 6000 CD "впровадити" модуль Bluetooth, який містить чіп з підтримкоюпотрібного кодека. Зона пошуку звузилася, спочатку шукав модуль зчіпом CSR8645. Він підходить так як в описі заявлено SBC audiocodecs Але в процесі пошуку на OLX мені попалося оголошення пропродаж Bluetooth навушників AUSDOM AH2 зі зламаним корпусом, буловказано, що вони робітники і зібрані на чіпі CSR8635 (такий якCSR8645, тільки без aptX). Плюс у тому, що вже реалізовано окремеживлення, і функція гарнітури, є готові кнопки зарядного пристроюдля вбудованого АКБ. Вирішив що мені майже підходить - купив.Підключив, перевірив - грають, мікрофон працює дуже добре. Швидкодо плати припаяв шнурок AUX (об'єднавши L- і R- в один провід GND)підключив до AUX роз'єму в бардачку-працює! УРА! Тепер залишиласясправа за малим (тоді я так думав) — куди це чудо встановити? Спочатку запхнув це все у маленький корпус з-під батарейного блокукитайської гірлянди, вивів окрему кнопку живлення, закинув убардачок. Фото цього варіанта у мене не збереглося. Поїздив, потестив - по-перше не зручно, по-друге якість звуку якось не дужев порівнянні з чистим AUX поки не зрозумів чому. За зручністю:щоразу лізти в бардачок, щоб включити живлення ☹ Подовжувати AUX, щоб покласти в підлокітник або консоль посередині – дратують менеці дроти, я ж бездротову технологію впроваджую. Ще один мінус —якось треба «тягнути» мікрофон у «зону чутності», тобто зновудроти. Напрошувався висновок - впровадити в магнітолу, взявшиживлення від неї, а мікрофон розташувавши в щілини приводу CD. Алетреба городити розв'язку з харчування, та й не хочеться щосьвпроваджувати в електроніку автомобіля, що буде запитано не штатноі в недоступному мені місці. Думав-думав і вирішив розділити цейпристрій на дві частини:чіп з кнопками і мікрофоном влаштувати вплафоні підсвічування салону, а АКБ помістити, десь в районібардачка.

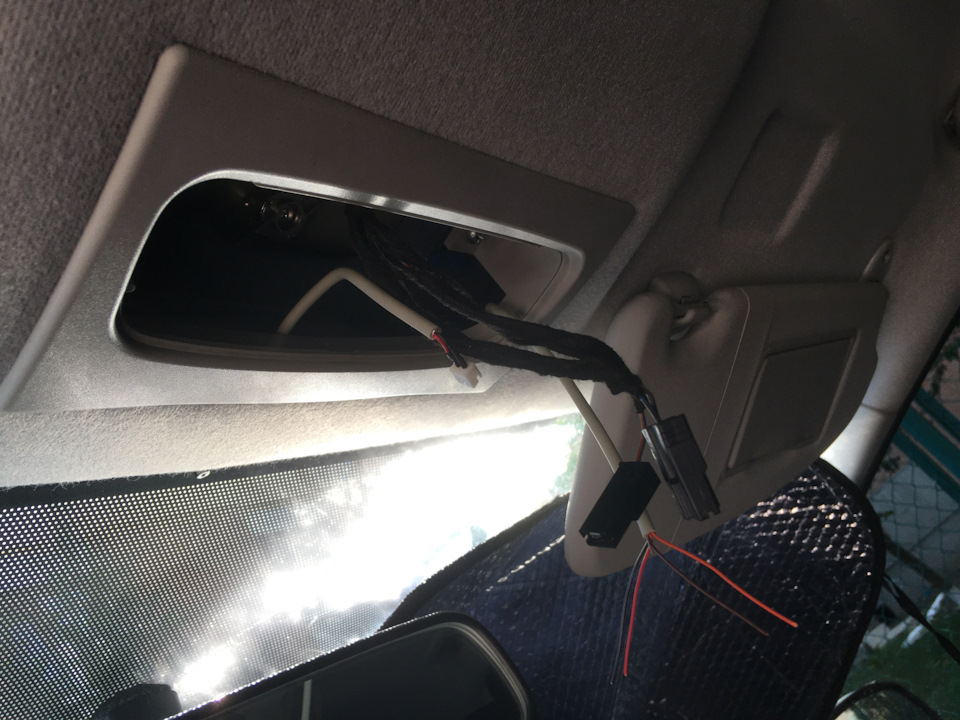

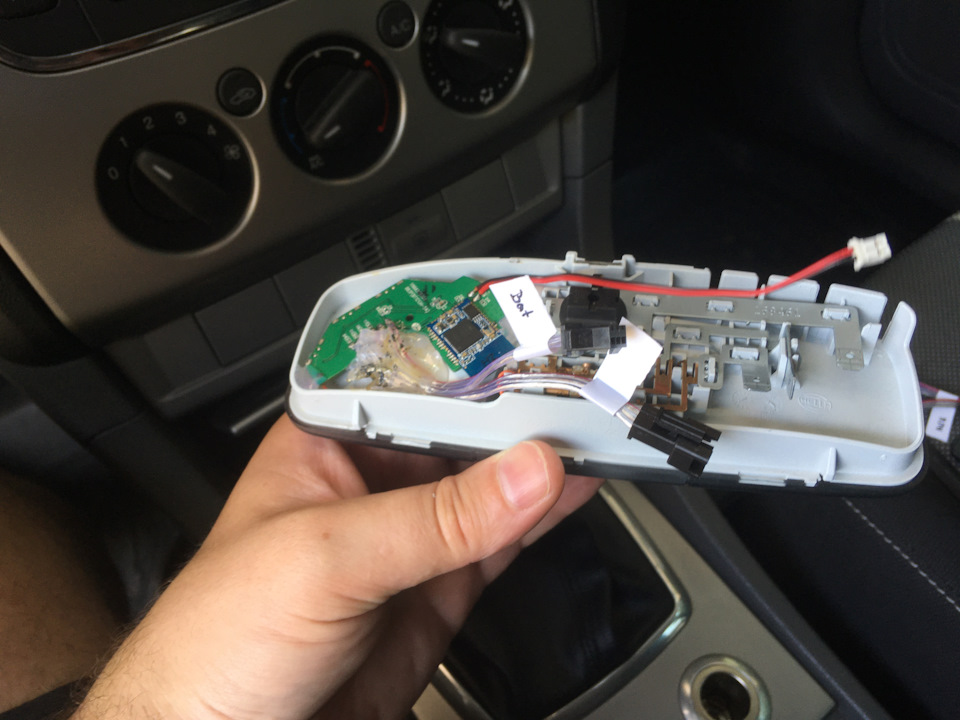

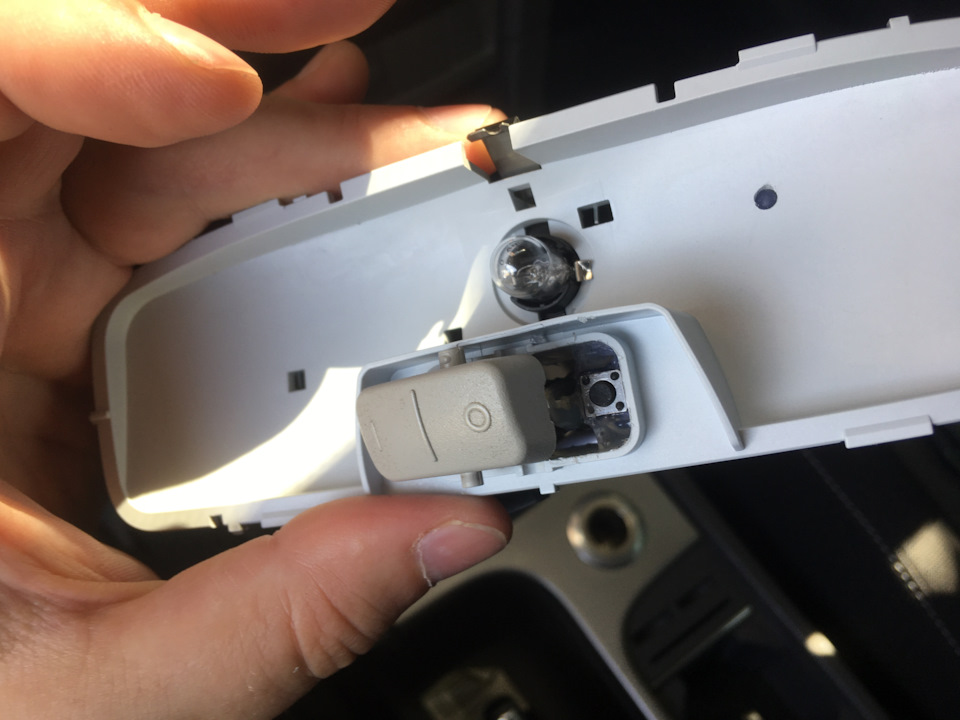

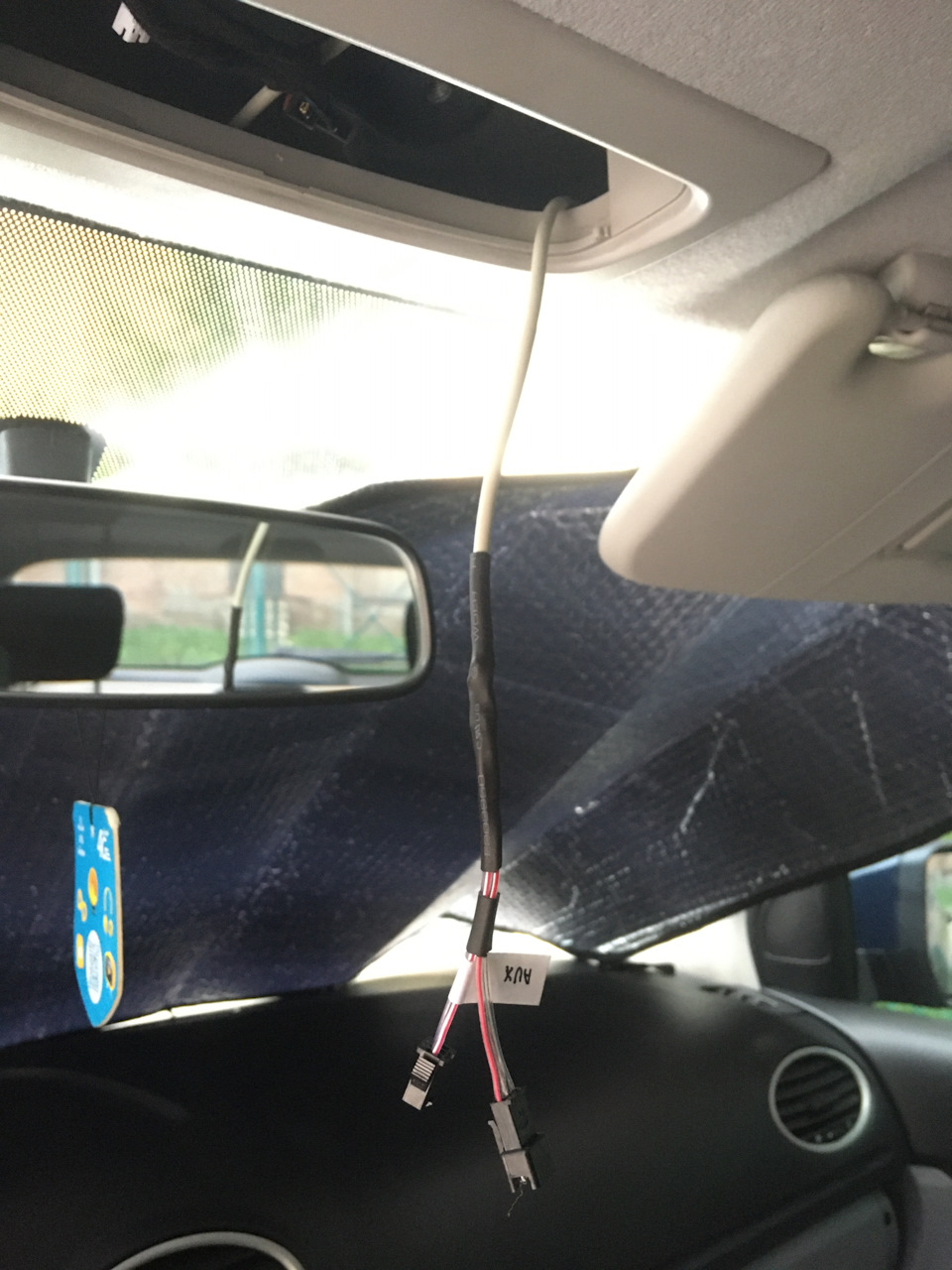

Зняв плафон підсвічування, простяг кабелі, всі з'єднання зробив нароз'ємах. У плафоні розташував плату з модулем (закріпив всетермоклеєм) вивів єдину кнопку під клавішу перемикання режимівпідсвічування салону.Таким чином у цієї клавіші вийшло як бичетверте положення без фіксації в якому її потрібно затиснути длявключення модуля при відпусканні вона повернеться в положення вимк.Навпроти LED індикаторів режимів плати просвердлив внутрішнючастину плафона (відбивач) і залив отвір термоклеєм, щоб розуміти вякому режимі знаходиться модуль. Мікрофон розташував між лобовимсклом і обшивкою стелі ( його не видно взагалі, але звук з ньогоособистий). Все зібрав. Плату зарядки + рідну АКБ навушниківзамінив на АКБ 18650 із ноутбука + плату захисту та зарядки.Поміщається це все у просторі під бардачком (там щось типу полку).Не дуже зручно, але з іншого лазити тута за ним доведеться нечасто, так як ємність у 18650 просто шалена 2800 мАг порівняно зрідним на 300 мАг. І так, бардачок залишився без зайвих отворів.Місце підключення до кабелю AUX Кабель AUX зачистив і «підпаявся»до нього в районі бардачка. Загалом тепер стало набагато зручнішекористуватися і без зайвих «соплів». Залишилося питання з якістюзвучання. Я його вирішував паралельно із встановленням, але напишуокремо. Виявилося у великої кількості BT модулів, особливо у тих, що стоять у бездротових навушниках, аудіо вихід має вигляд L +L-R-R + (4 контакти) - диференціальний аудіовиход. Він хороший якщодо нього приєднати безпосередньо динаміки. А ось узгодити такийвихід з AUX важче, не правильно просто з'єднувати L-і R-як зробивя, сигнал вийде набагато тихіше та ще й з викривленнями. Як у мене.У підсумку, для узгодження я докупив модуль УНЧ до якого вхіддиференціальний (L+ L-R-R+), а вихід звичний нам (L GND R). Поряд змодулем BlueTooth, благо розмір невеликий. Звук став набагатокращим, я аж не очікував такої якісної зміни 😊 Тепер звук чистий ігучність майже як на AUX.
Ура тепер все, скажете ви… Дякую, що дочитали сюди, але не всескажу я вам. Модуль у вимкненому стані споживає 0.0 мА, і цедопомагає йому довго зберігати заряд АКБ. А ось УЧН у черговомустані якщо у нього на вході 0 споживає 5мА,
нулем). А окрему кнопку з фіксацією городити — не поважати себе 😊.Підсилювач має пін CTRL, при подачі на який логічного «0» вінзасинає. Але хто ж туди подаватиме цей «0»? Чіп CSR8635! Довелосямені для цього ще раз переробити конструкцію модуля впровадившитуди інтерфейс для його прошивки (! ) обзавестися деякимиелектронними «приблудами» з програмою і навичками програмуваннячіпів CSR86хх.Коли купував ці навушники не думав що до цього дійде, але воно того коштувало. Софт має дуже гнучкі параметри поналаштуванню всього що робить модуль Bluetooth пристрої, алгоритмповедінки в різних режимах, посилення звуку, рівня мікрофона, управління світлодіодами, зарядкою АКБ, як реагувати на кнопки, налаштування всяких таймаутів і багато іншого). І саме несподіване, що я помітив після підключення до модуля:У чіпа CSR8635 зазамовчуванням була вимкнена підтримка кодека AAC, того самого, через який я купував цей модуль. І це при тому, що виробникофіційно заявляє про його наявність. Взагалі з тиждень я граврізними параметрами і все налаштував під себе:і звуки, і кодеки, іуправління живленням. Якість звучання ще трохи зросла, у вимкненомустані складання нічого не споживає.
синій індикатор вночі зовсім не заважає. Вдень майже не видно
