Ford As-Built Tool (пошук нових бітів конфігурацій для авто)

Примітка:ForScan та UCDS використовують один і той же принцип зміниконфігурації авто, лише по-різному це реалізовано.

І так, розповім як я шукаю потрібні біти в конфігурації певнихблоків при додаванні нових функцій до авто. Всю конфігурацію усвоїх базах.Всю конфігурацію Ви можете завантажити, перейшовши насайт www.motorcraftservice.com/asbuilt.Можна завантажити конфігбудь-якого авто, лише потрібно знати його VIN.
А далі діло за малим — порівняння даного конфіга потрібного Вамблоку з вішим конфігом І знаючи відмінність в комплектаціях — можнаобчислити, який біт за що відповідає Для порівняння я використовуючудову програму Ford As-Built Tool. >

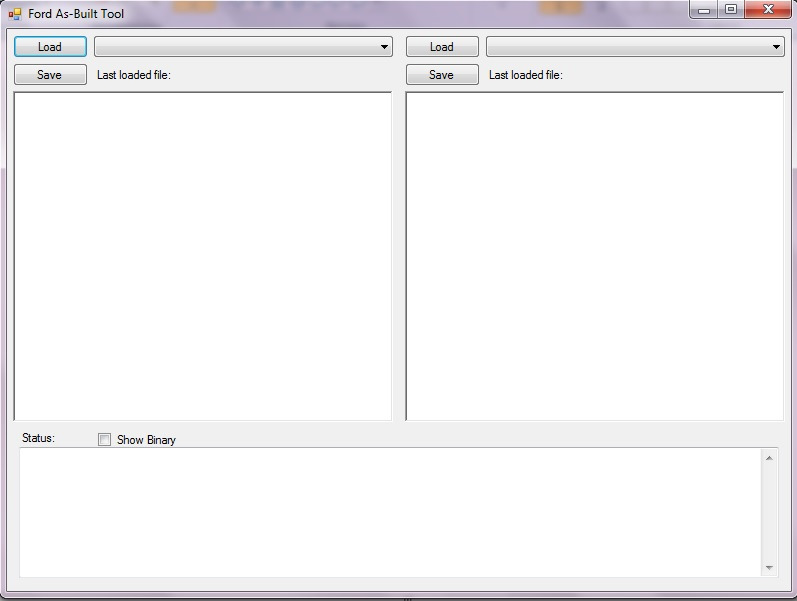

Відкриваємо і бачимо два робочі вікна

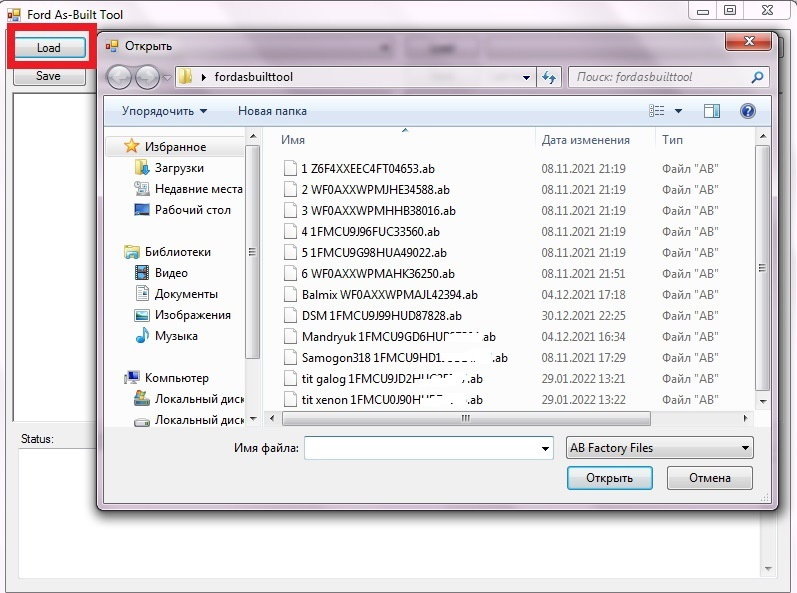

У кожному із вікні є кнопка "LOAD" де можна вибрати файл зконфігурацією авто (як скачати конфігурацію описав вище).

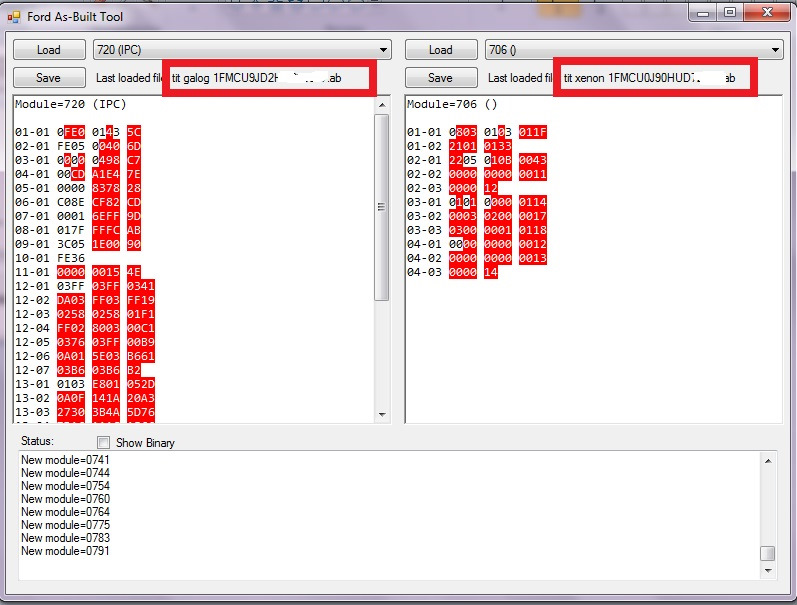

Далі відкриваються файли конфігурацій в окремих вікнах (де якийфайл виділено червоним квадратом)Запчастини на фото:6401000

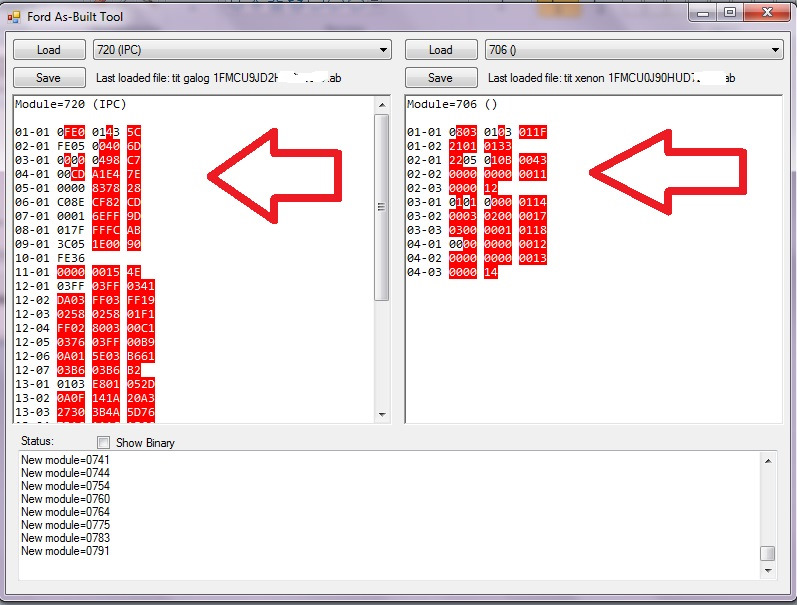

Як бачимо нижче — щось не так, різна кількість інформації в робочихвікнах (всі відмінності підсвічуються в програмі червоним)

Це все через те, що вище відкрито різну конфігурацію блоків (720IPC блок зліва та 706 блок праворуч). Таке відбувається якщо водному авто встановлено більше фізичних блоків.

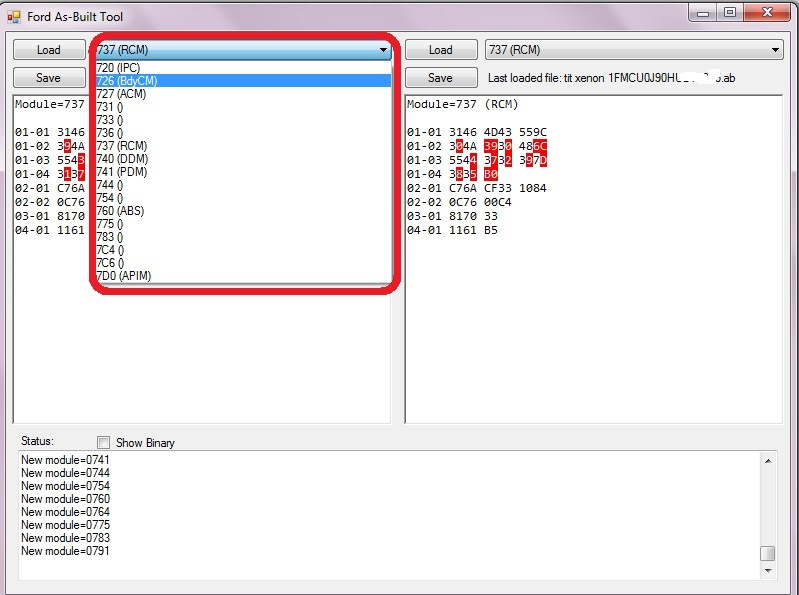

Щоб порівняти конфіги двох блоків, достатньо вибрати в менюпотрібний модуль (неважливо з права чи зліва) і якщо є в іншомуавто такий модуль, то автоматично відкриється на іншому вікні.

Далі розповім структуру самих конфігурацій:
червоний квадрат — номер параметра (для Forscan так само, в UCDSйого немає)
/>
синій квадрат — власне числа конфігурації
зелений квадрат — контрольна сума (для Forscan так само, в UCDSйого немає).

> У кожному параметрі останні 2 числа це контрольна сума, якщозмінюєте щось у синьому квадраті, то маєте і змінювати контрольнусуму (як я її обчислюю напишу пізніше). Саме з таким як із заводуформатом працює Forscan, в UCDS немає номера рядка і контрольноїсуми в даних конфігу, а лише рядки конфігурації збиті в один рядок (при бажанні можна порівняти)

Запчастини на фото:0401010033
Також у цій програмі є чудо кнопочка при натисканні якої шкірянастрочка відкривається в бінарному коді і можна побачити яким самебітом відрізняються строчки двох автоЗапчасти на фото:10000001

Синій квадрат — номер рядка
Зелений квадрат — номер біта, що відрізняється в цій строці

Запчасти на фото:10040400

> Ось і все, все просто.
Так порівнявши конфіги трьох авто зі своїм я обчисливши бітналаштування роботи кнопок пам'яті доставлених сидінь для рестайлуописаного в o1leg

Біт який потрібно було змінити в рядку 01-05 блоку ВСМ
