Всім привіт, ось сьогодні руки дійшли і до магнітоли.
Дуже давно хотів зробити, тому що знаю що це дуже зручно, непотрібно постійно включати і вимикати мафон .
Є кілька видів підключення, які знаю я
1 підключення нормально розімкнутого реле
2 підключення нормально замкнутого реле
Я вибрав з нормально розімкненому реле, тому що при постановці наохорону реле не працює і жодного витоку струму немає, а от нанормально замкнутому реле при постановці на охорону релевключається і йде хоч не великий витік, але він йде!

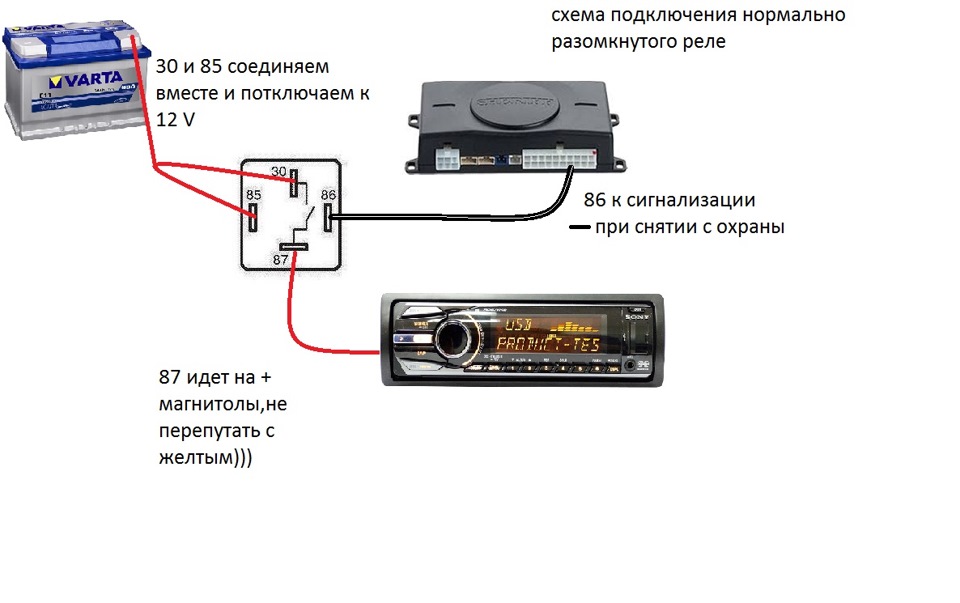

Схемка моя додається

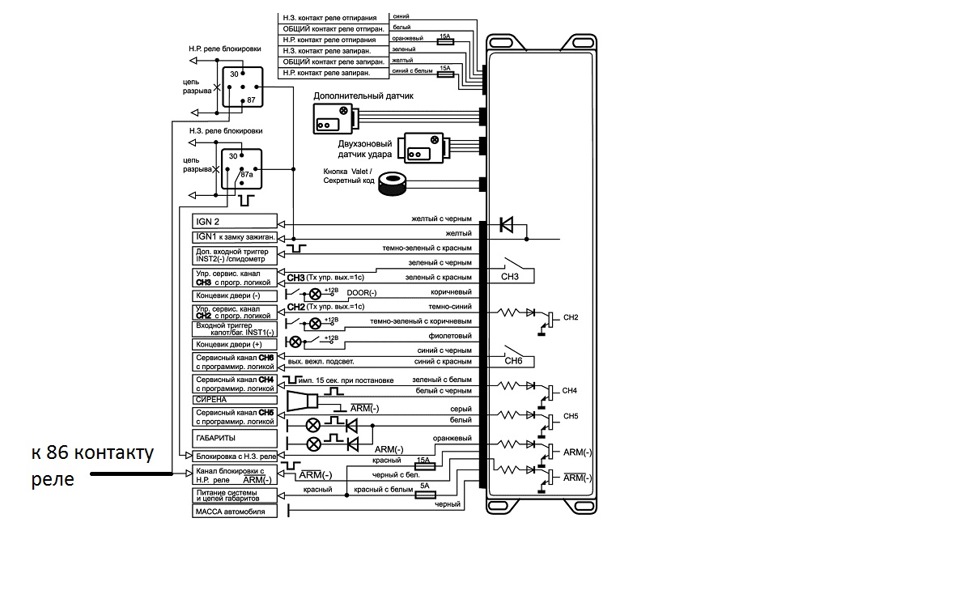

Взагалі поліз знайшов інструкцію на сигналізацію, все переглянув, зрозумів, що цей провід чорно/білий
Заповітний провід знайдено йдемо до машини)

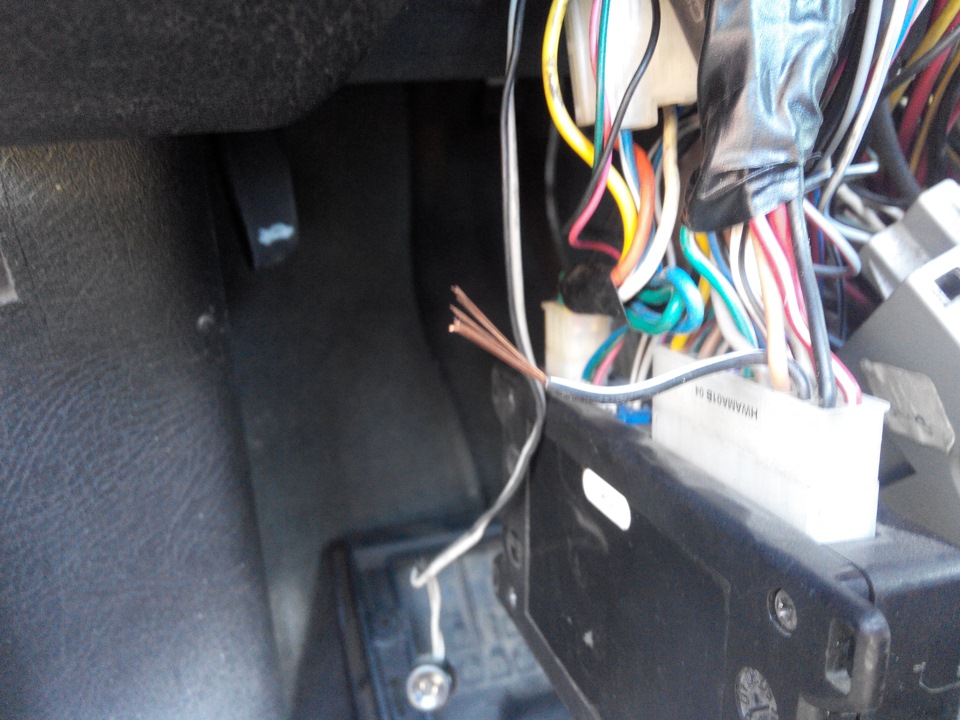

Витяг мафон, сигналізацію, от і проводок
p>

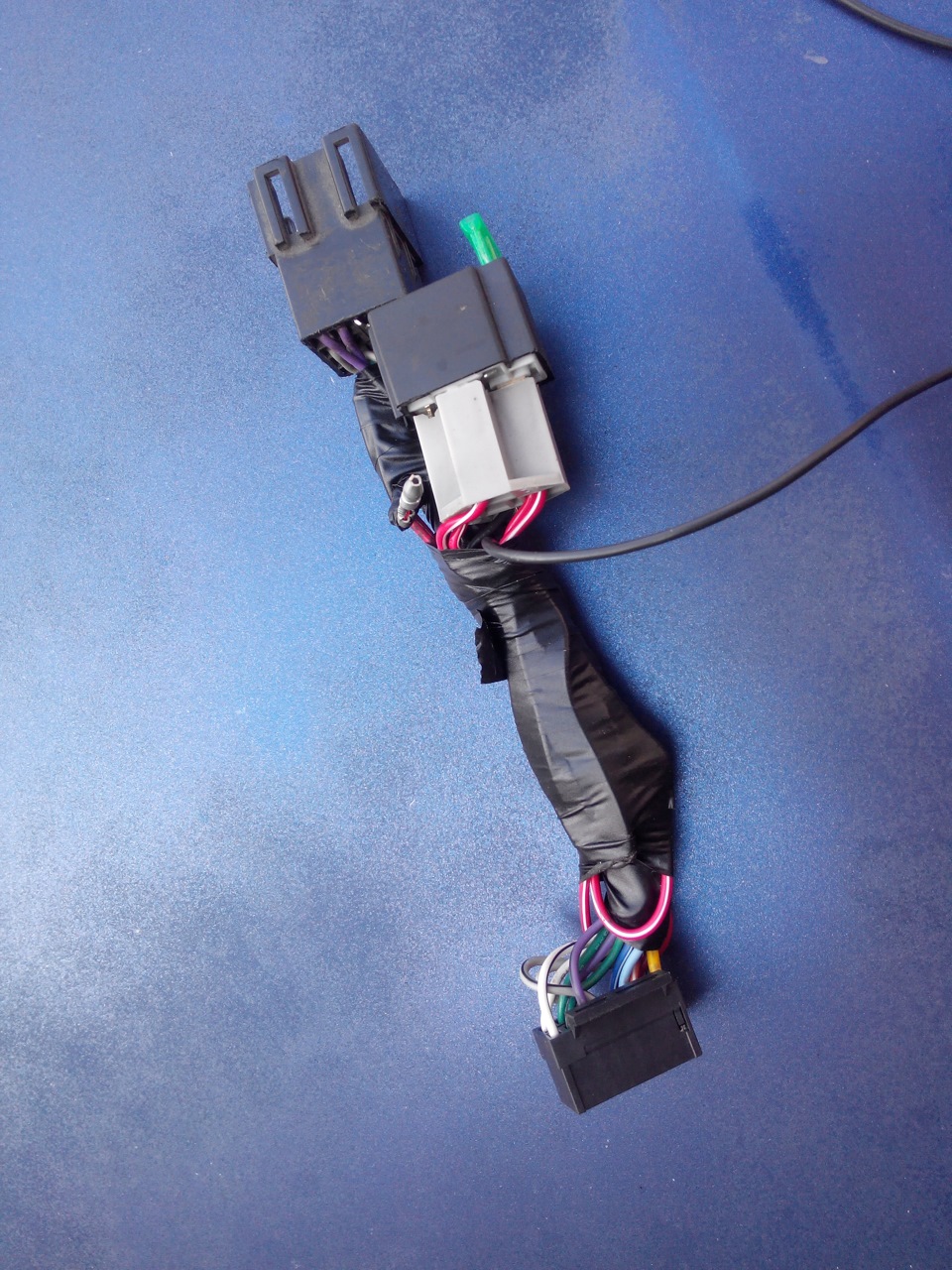

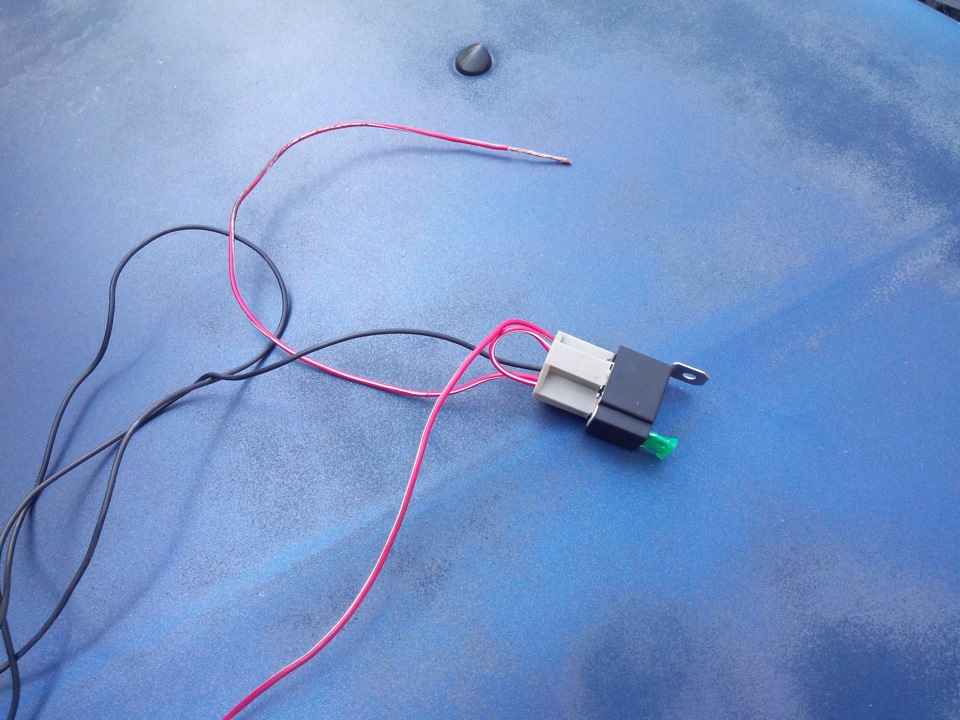

Вийшло ніби не погано і компактно…
Підключив, з'єднав, перевіряємо…
Супер все працює.
Збираємо все до купи і знову перевіряємо)))))
За часом на все пішло близько години, а по грошах 30 грн.






Коментарі12
ОоЦе думка))
Набагато легше використовувати стандартний спосіб подачі одиначки або нуліка, реле це все годиться, адже все вже реалізовано що в сигналці що і в магнітолі на червоному дроті, резистор кидаєш з червоного на жовтий, щоб через нього надходила одиниця п...
Привіт! Знайди, будь ласка, той заповітний проводок у сигналізації Tomahawk TW-9000
перевірте тестером чорно/жовтий, наче це він!
Давно собі зробив, чудова ідея.
цікава витівка! 5+
давно ця ідея не залишає реле перериває тільки червоний провід? жовтий працює як і працював? збиваються налаштування чи ні при такому способі?
Перериває тільки червоний, налаштування не збиваються, тому що на жовтому йде постійний +
наскільки перед у релюсі?
поки на 25, перешукав все менше не знайшов(
а вистачить і 5?
Крутий девайс) Давно хотів собі так само зробити. Але в мене з цим проблема, мафан китай і в нього ну дуже довгий старт. При цьому він починає грати з першого треку. Може розживуся на хорошого піонерчика і теж так зроблю.
