Кліматичні історії: autodefog сенсор

Давно не писав, літо, море, відпочинок. Літо майже закінчилося, накопичилася деяка інформація.
Отже, треба було закінчити кліматичну установку, а саме системуавтоматичного обдування скла при запотіванні. Датчик:партномер -97257-3Z000, замовляв на пряму з кореї, у нас він коштував 80 $, вкореї 45.10 $ і доставка 11.4 $ і того 56, 50 $ посилання надатчик
, 1$).

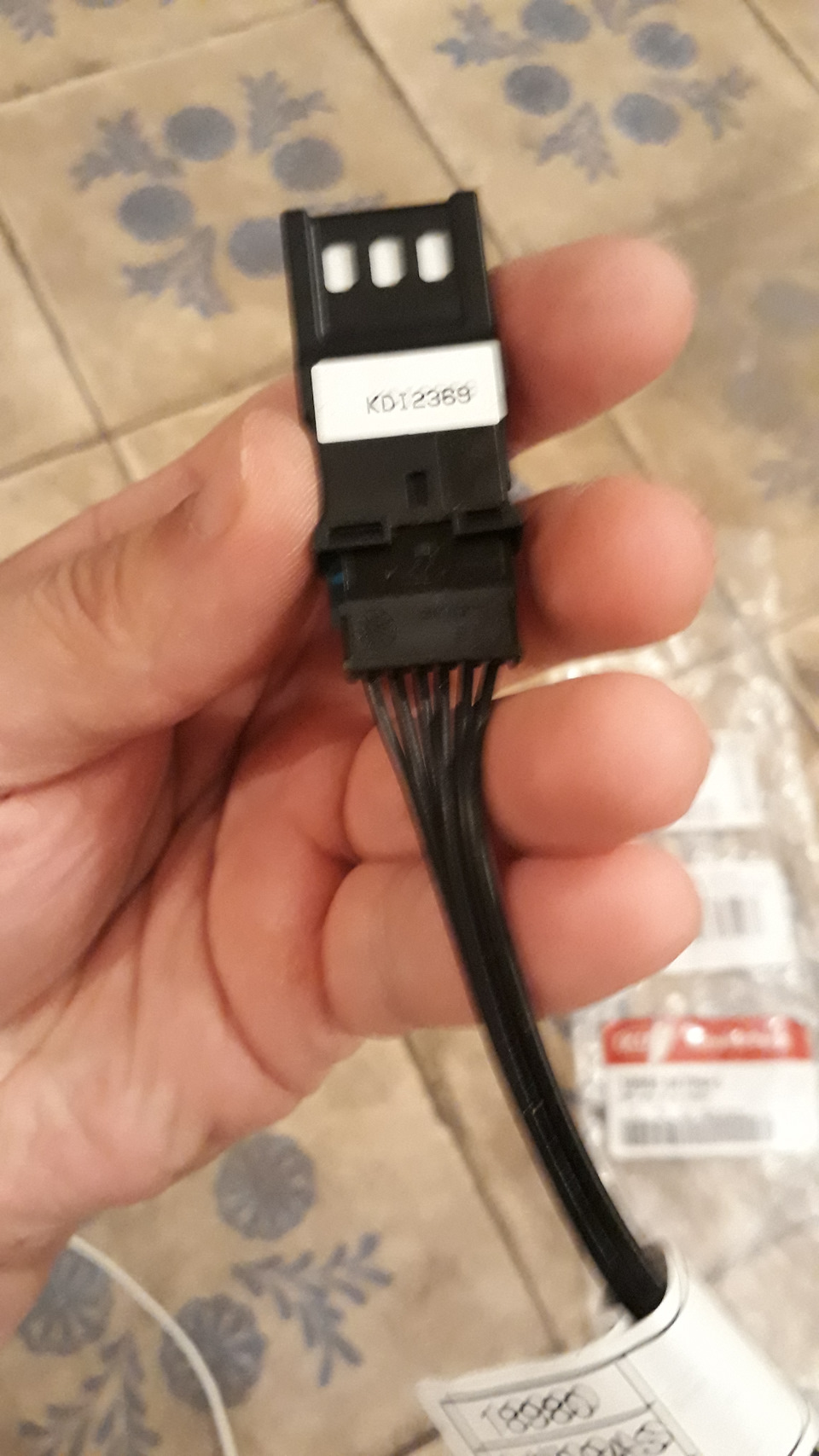

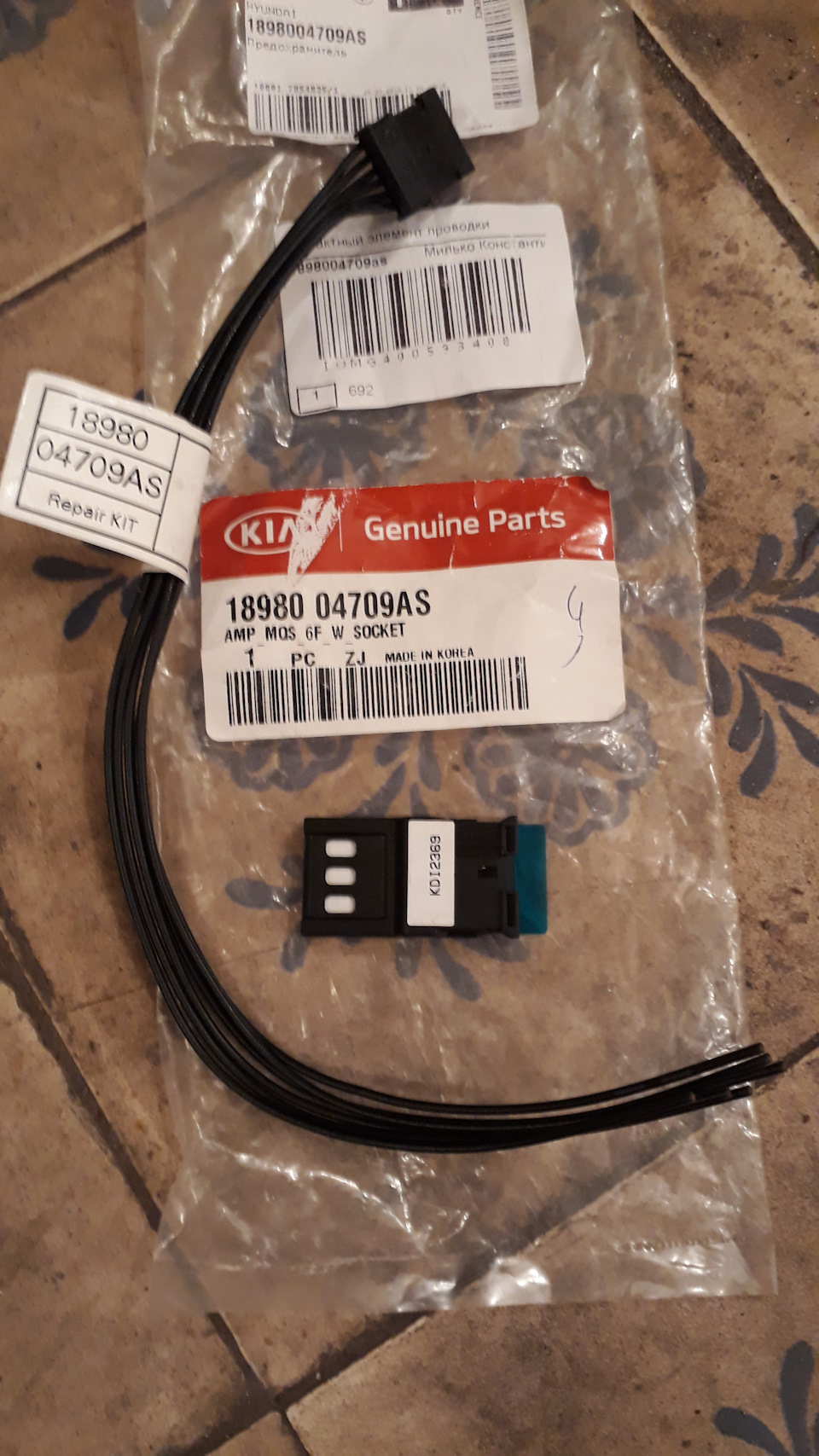

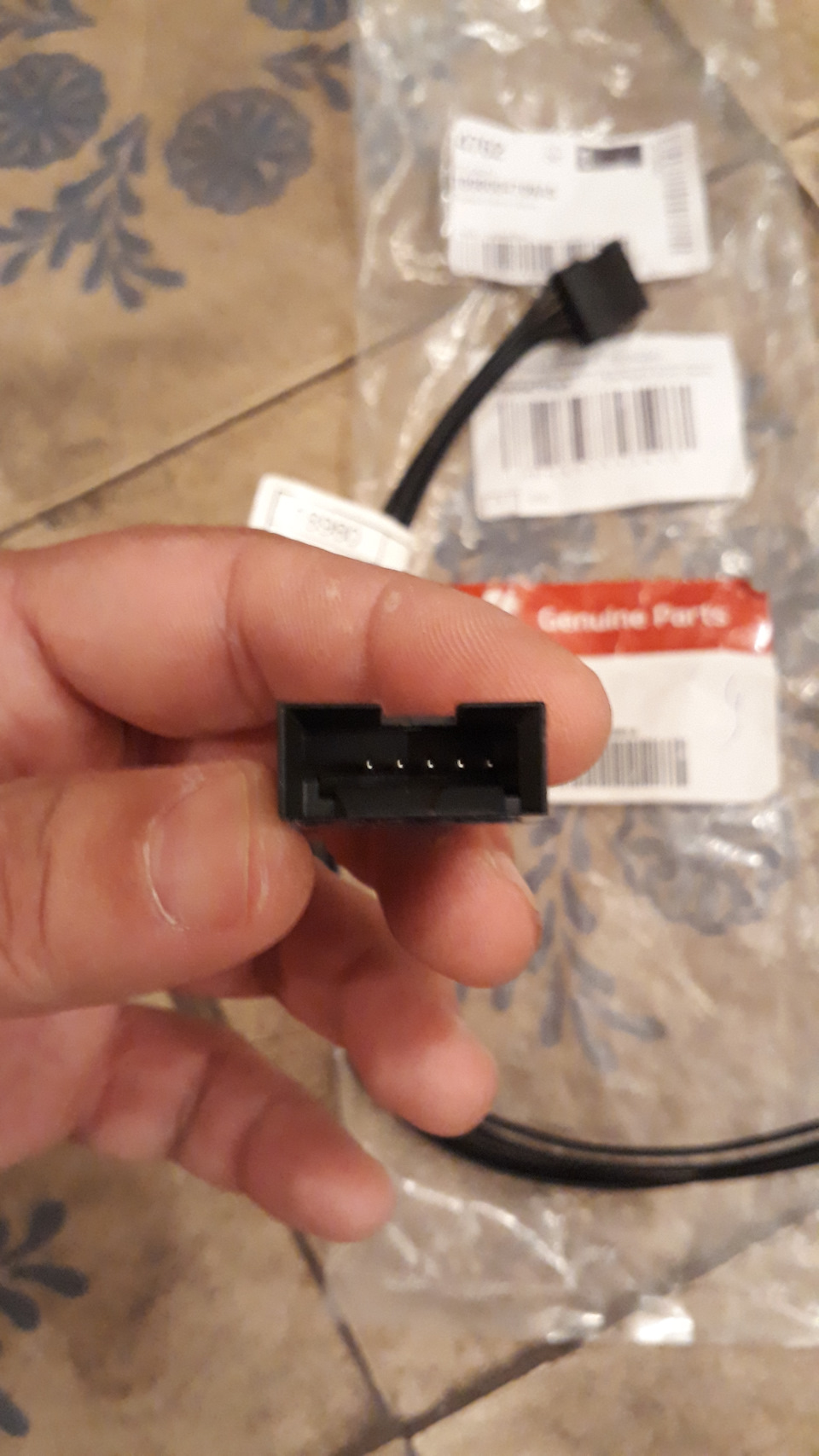

Датчик прийшов відразу з клейкою стрічкою.У датчика за схемами 6пінів, один не використовується, на датчику він відсутній, таквизначив з якого боку нумерація .

Так як транзистор пічки у мене теж без роз'єму, був зробленийпросто пінами, замовляємо і його 1895204224AS (5, 8$) замовляв наromario-auto

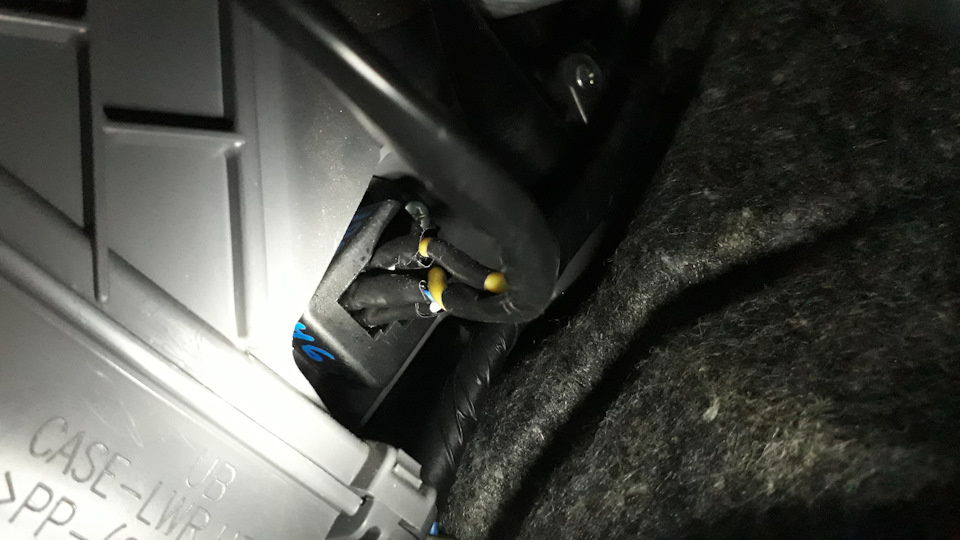

Фішки приходять одразу з проводами, сантиметрів по 20, відрізаємо зайве, паяємо

Запчасти на фото:1895204224AS

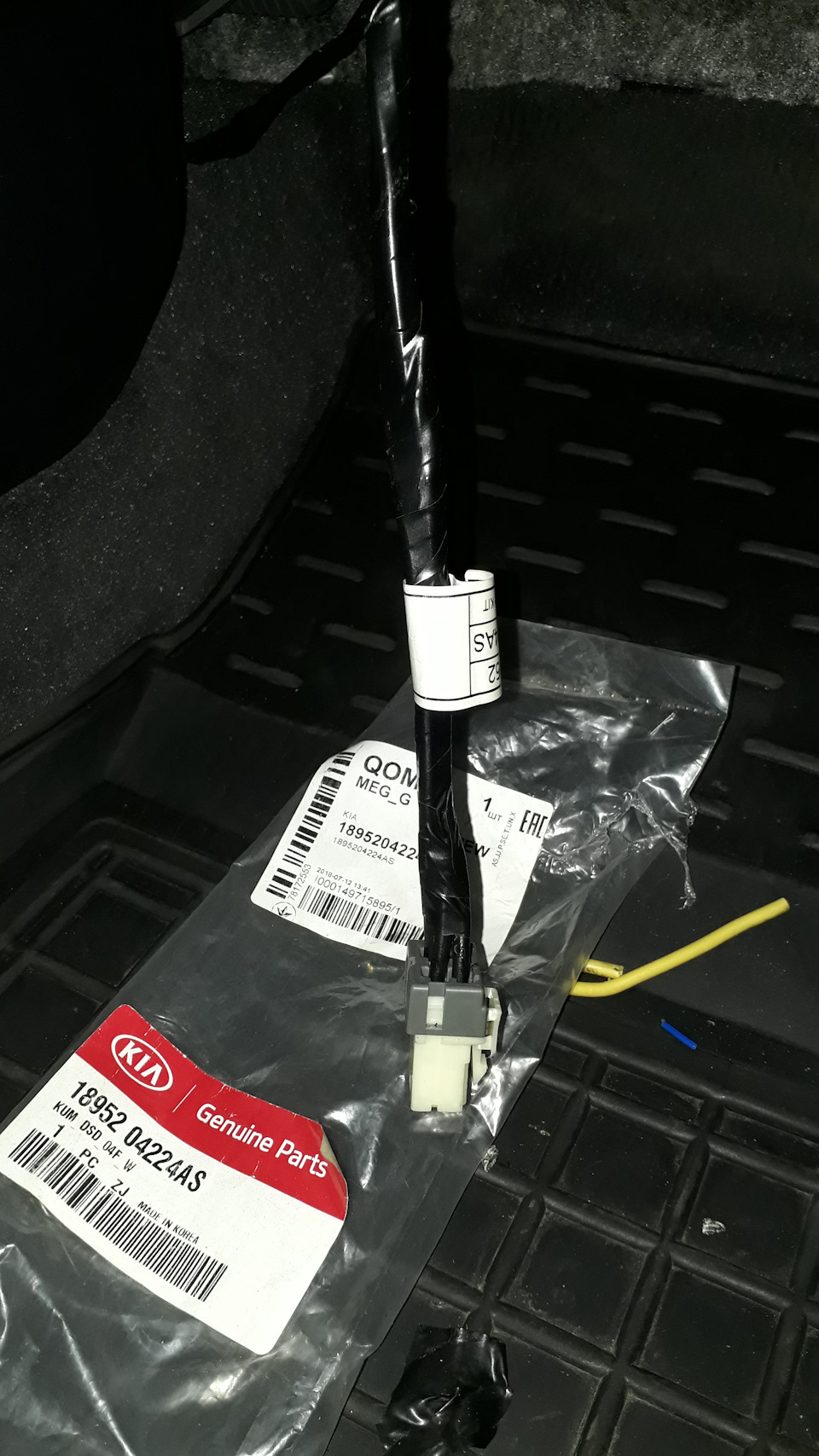

І ось так вставляємо (старий проводок залишився висіти)
Чому не використовувати старий роз'єм — через товщину провідників, у резисторі товстий провід один, у транзисторі їх 2. У замовленомуроз'ємі всі дроти товсті (3sq)

Мотаємо проводку на лобаш.
і клеїмо датчик на скло
>

Тепер за дзеркалом у мене обчислювальний центр (антена сигналки, gps, реєстратор, датчик вологості, ну і дисплей парктронікависить)

Від особи водія не дуже помітно.
Ну і проводимо тест на помилки в клімі
