RCD330 desay з інтерфейсом

Як раніше купив магнітолу RCD 330 plus desay, то була думка відразуставити камеру заднього виду в кнопку відкриття багажника. Всіхпідводних каменів магнітоли не знав, знав тільки що на шкодовскомрулі колесо гучності працює, працює тільки пауза відтворення, трубка і перемикання треків.Замовив на улюбленому сайті Аліекспрескамеру за гарною ціною, вибрав під свою кнопку sonyccd 8012 це типуриб'яче око з великим кутом, потрапив на якусь знижку ще.Якщо непомиляюся до 17року випуску кнопка йде 92мм на 35мм, а з 17рокувипуску кнопка більше.Ну і треба дивитися якийсь роз'єм.Камераприйшла за 2 тижні, кур'єр приніс до дверей (дуже приємно).Алепотім порився в пошуку і зрозумів що працювати вона не буденормально. Опитування ламп, даватиме перешкоди на заведеномудвигуні (але у мене їх не було, тому що немає опитування ламп), абез реле затримки камера видаватиме помилку, оскільки магнітоліпотрібно, щоб живлення на камеру подавалося 8 секунд (німці неперестають дивувати ). Вирішив спробувати, хоч перевірити чи вонапрацює, і поставити, а потім уже думати про реле затримки. Алепотім наткнувся на інтерфейси для цієї магнітоли, що типу камерапрацює як треба, до заднього ходу тягнути її не треба, кнопкизапрацюють на кермі і працюватиме Mirror link у русі. Коротше всеперевірив, працює, вирішив у вихідний розбирати автомобіль, процесдуже нудний, усі фото робив на телефон, і потім сіла батарея, та йчасто згадував весь цей вагівський автопром, при розбиранні)))

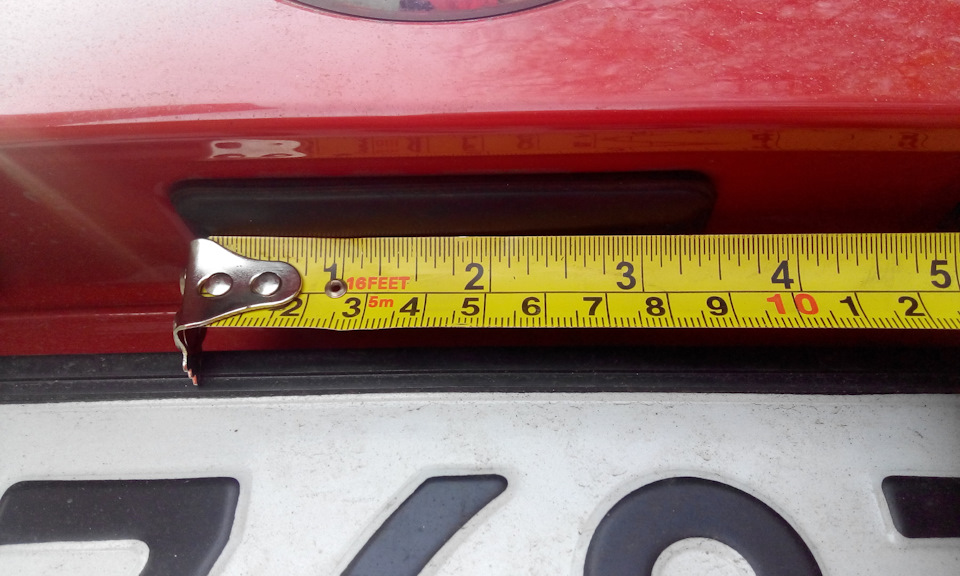

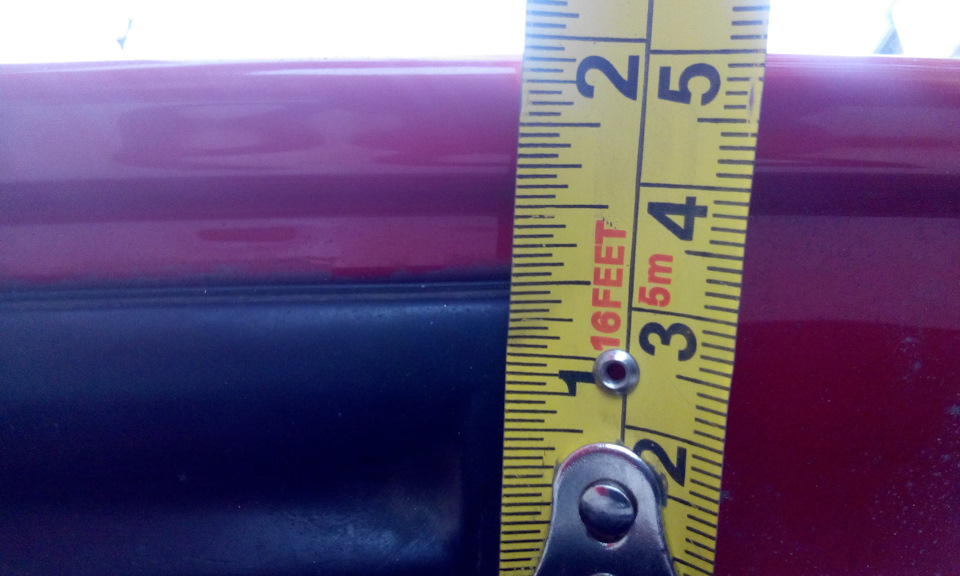

> Насамперед проміряємо все
начебто все підходить

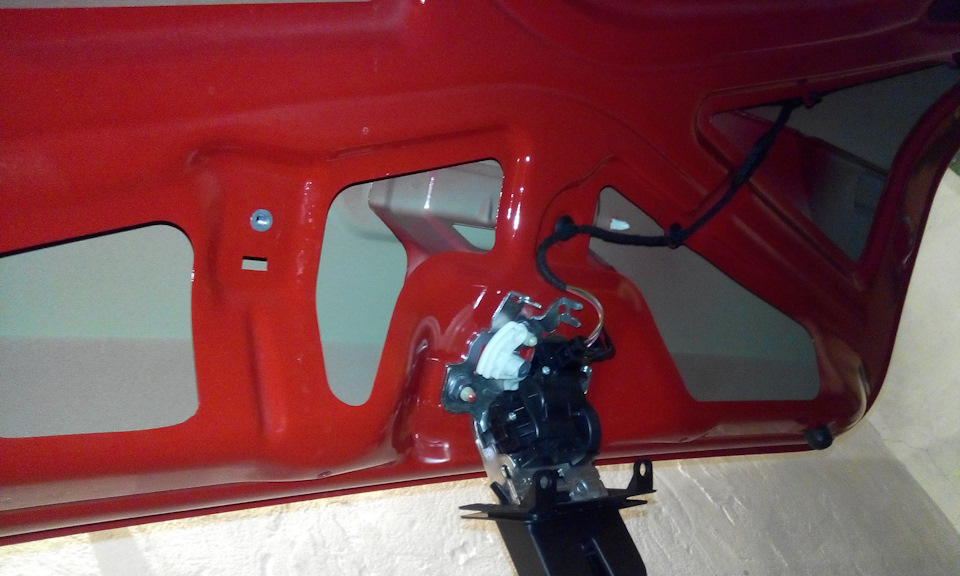

Знімаємо обшивку, там всього витягнути 14 кліпс на мою, і викрутитиручку торксом

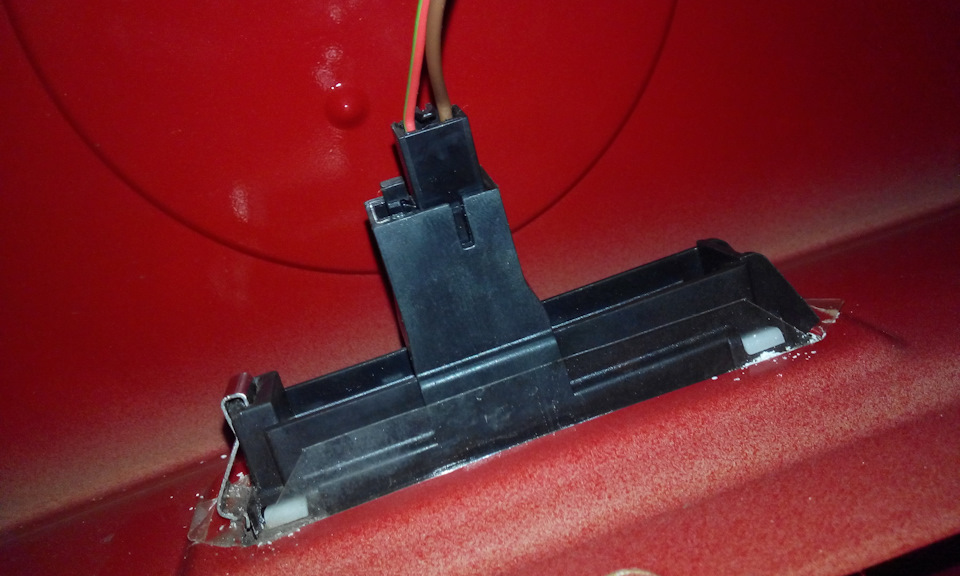

наша кнопка

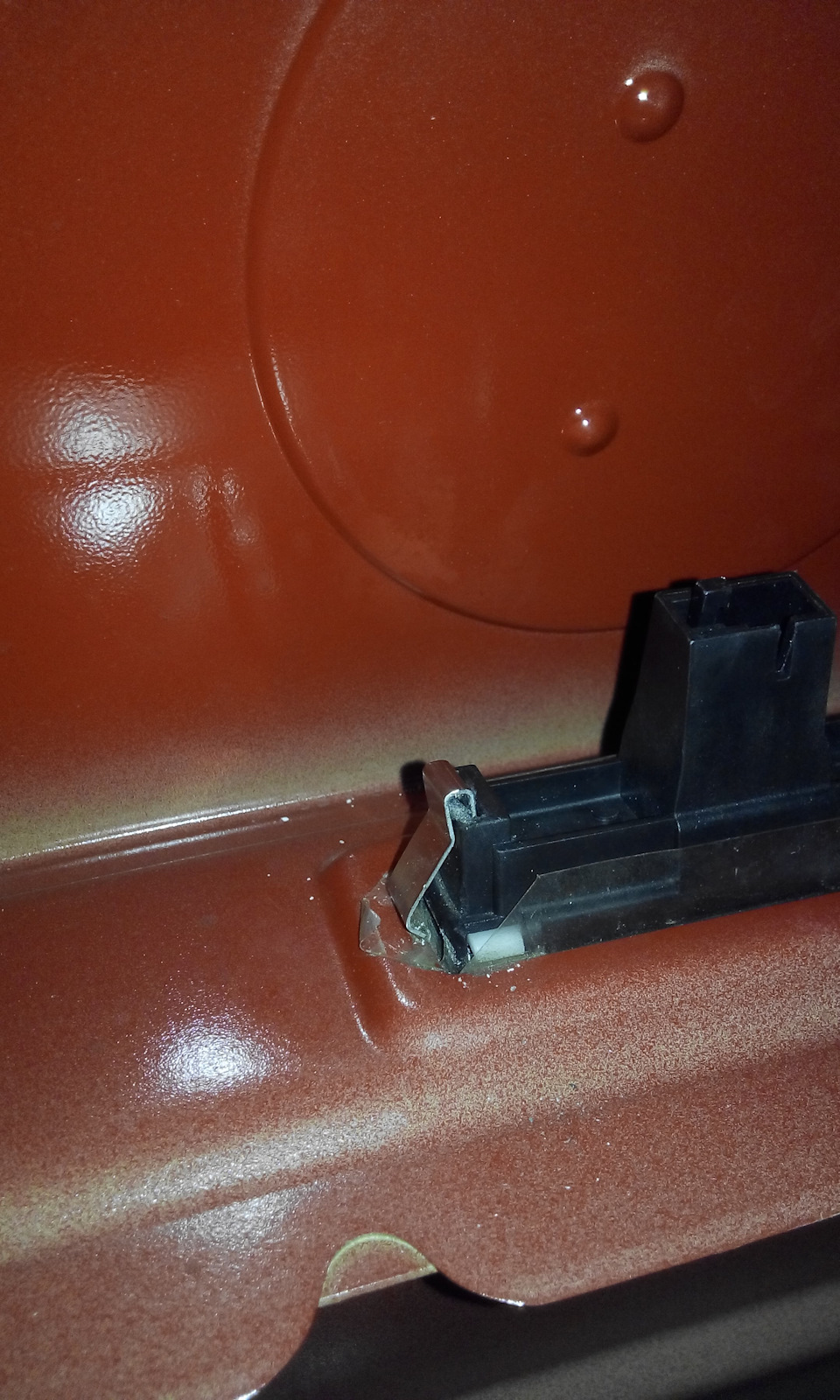

щоб її зняти потрібно з лівого боку підняти вгору металевийфіксатор, я промудохався хвилин 15, але потім він вискочив і кнопкавийшла
Наша кнопка Чеська республіка
Наша камера така прийшла
Те, що всередині
Сама камера з кнопкою
Для порівняння
Полістал драйв і зрозумів що триматися вона буде погано, і щоб їїне сперли, треба кріпити на болти, але для цього треба купити щедві гайки і... В екзісті б'ється як кришка
Оглянув її, і зрозумів що вона стикається з кузовом, проклеїв їїтим, що було (антискрип). Проводці, довго прокладав дроти в кришцібагажника, але потім алюмінієвим дротом все простягнув. Підключаввсе для інтерфейсу, тому що вже зателефонував хорошій людині, яказаймає цією справою, під ніком Evrolab. В наявності їх не було, потрібно було почекати 2 тижні. Камери, що підключається вквадлок, а з нього RCA. Червоний дріт з камери RCA що біля магнітоликидається на синій роз'єм у той пін, у котрий припаюється живленняз інтерфейсу 8 секунд. Далі камера RCA тато мама, харчування татомама. Мінус на масу плюс на червоний, який виходить з RCA. Всепросто Поки інтерфейсу не було, вирішив біля магнітоли подати відзапалювання, завів, камера працює як належить 8 секунд івирубується як треба, але потім полазив по драйву і зрозумів що такїздити не можна, і постійне харчування вб'є камеру. До речі щоб вRCD 330 включити камеру програмно, потрібно вас зайти в 56 блок удовгому кодуванні 3 байт 6 біт, інакше при включенні задньої, невідкривається паркувальний помічник, правда лінії паркування незнаю як включити і я просто перерізав спеціальний проводок накамері паркувальних ліній. Вставив свого китайського васю, а він топідключається чи ні, коротше походу йому прийшов кирдик, вважаю 4роки за 300грн він відпрацював. Пошукав по драйву у себе по місту, у кого є вася діагност, наткнувся на vw passat cc, і ця добралюдина під ніком RS1978 погодився допомогти, зустрілися всезробили, вася російська звичайно потрібна річ, може пізніше собівізьму, і пасат у нього крутий )) Дякую тобі Роман задопомогу))
Провід, який потрібно перерізати на камері, щоб з'явилися лінії
Потім нарешті прийшов інтерфейс, зняв магнітолу і вирушив додомупаяти :
Розібрана магнітола
А це наш інтерфейс вже припаяний
Був нюансик, але Evrolab допоміг розібратися і все працює.
Думал на китайській камері вночі не буде видно, але в абсолютнійтемряві добре видно
Абсолютна темрява, зазвичай йду з гаража і свічку телефоном щоб неспіткнутися))) Видно бампер так само дуже добре, зручно дивитисяскільки до бордюри
У гаражі, теж темновато
До стіни, тепер на парковці люди лякаються (водії ззаду) колипід'їжджаю близько
Камерою задоволений, але чисто камерою паркуватися не можна, дзеркала сто відсотків потрібні, а от дивитися чи не йде хтосьззаду або чи не стирчить щось, або просто треба під'їхати близько, то дуже зручно. Ну і ось відео як працює колесо гучності та камера.Mirror link поки нема на чому перевірити. Багато хто напише краще бузяв ноунейм, скажу так, я задоволений і не шкодую ні про що, анавпаки, давно з машиною нічого не робив, а тут класно провівчас...
