Усім ривет) в черговий раз говорити про це))) починалося всебанально просто, мій друг з м.Комсомольська на дніпрі, Артьом, попросив зробити йому на ваз09 диск на два днини .Хола.Япоцікавився навіщо, і захотів і собі))) але! На вази є будь-якаінформація, а на заз, … я не знайшов. Багато хто стверджує що ценеможливо. А я вирішив спробувати. Того, що мені потрібні булирозміри трампльора.У цьому мені допоміг той же Артьом))) дякую йомуза це))) так як я на роботі (вахта), то і трампльора у мене тутнемає.Трохи обдумавши, зробивши начерки попереднього запису), явідправився до токаря)))

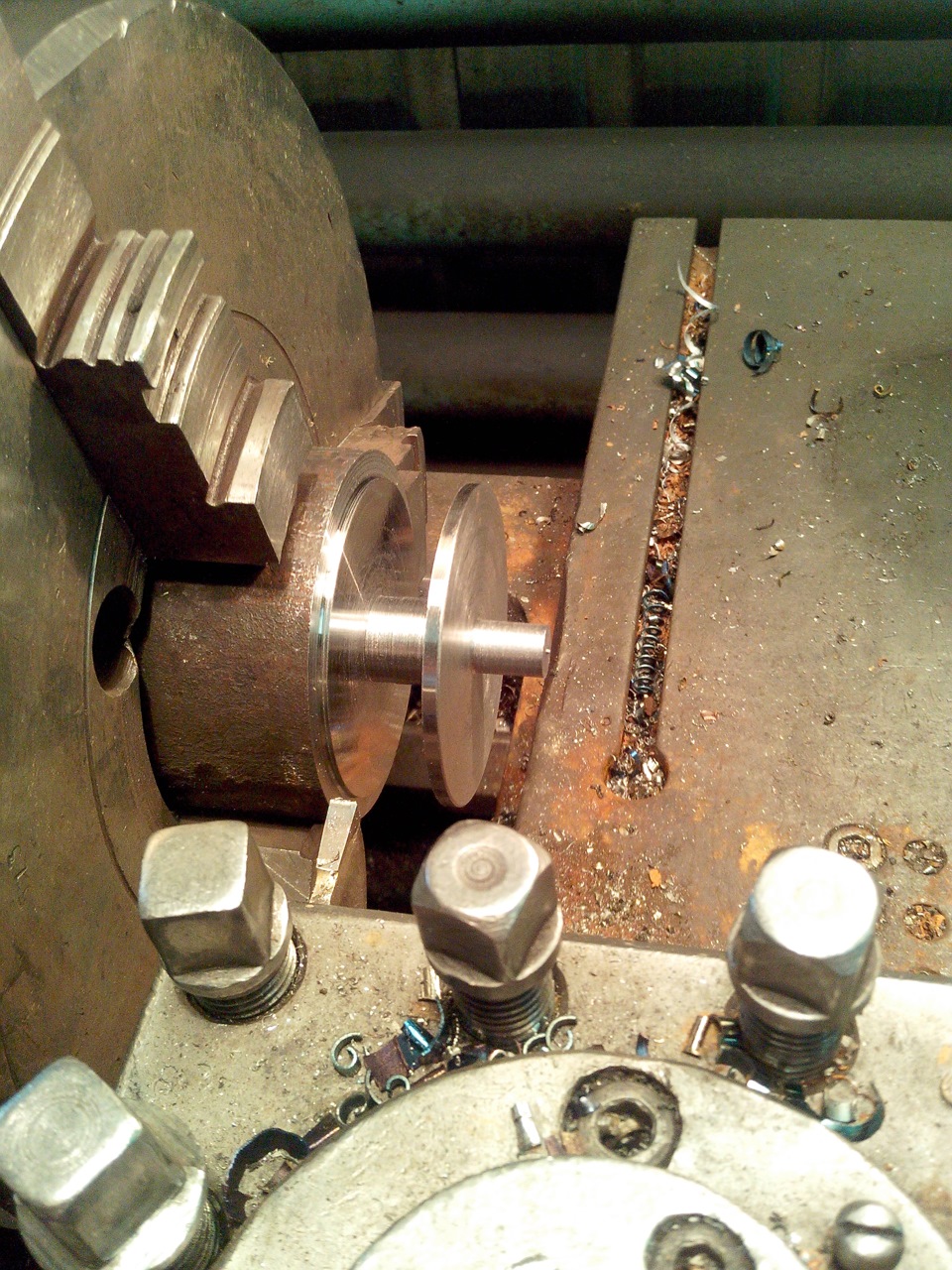

Початок процесу)))
диск√1 (д1) він більший за діаметром, знизу в ньому втулка підвал/вісь бігунка. На Д√1.Так як д2 знаходиться зверху над Д1, ад.Хола повинні бути під ним, необхідно було зробити радіуснийпроріз у Д1.
Як то так)))

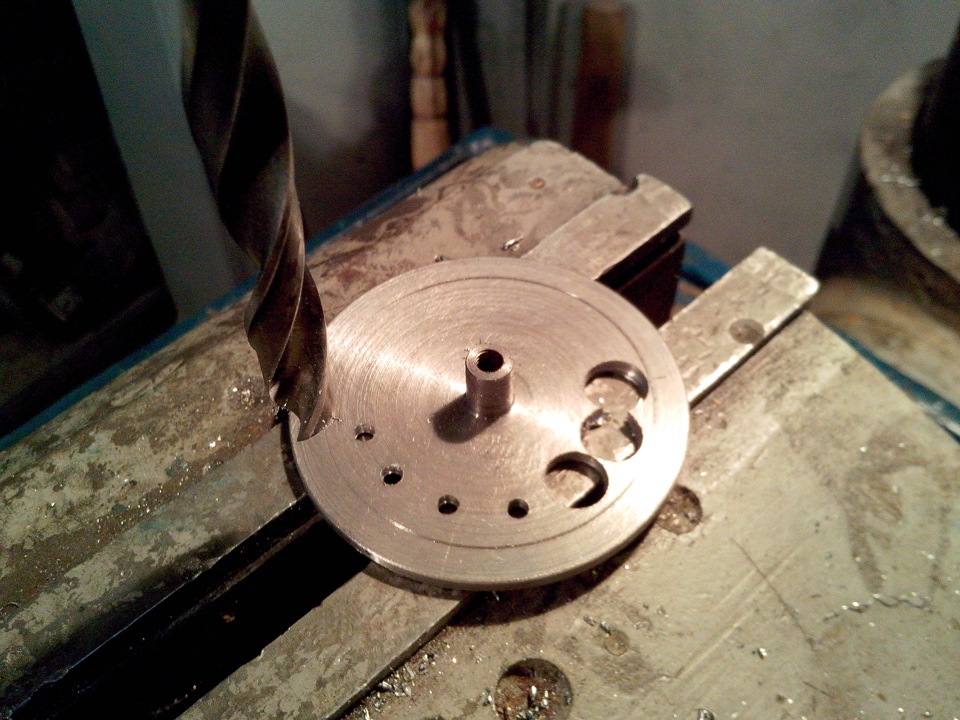

< Починалося зі свердла на 3, 2 і потім на 10. Спочатку требарозмітити, це робив токар різцем прямий на верстаті. А потімсвердла та напилки))) на півтори години я з ними прям поріднився)))Увага:щоб поменше пиляти напилком (PSфрезер зламаний) правильнорозмітьте відстань на якому потрібно буде свердлити. Якщосвердло10ка то кернімо десь через 10, 5 мм.

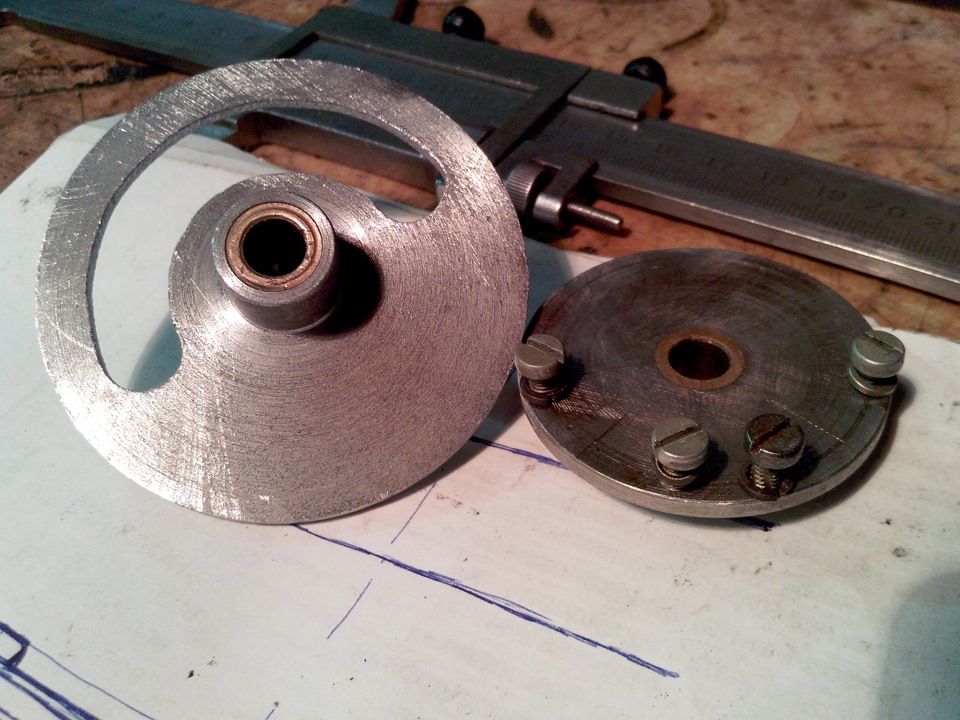

Д1 зліва, д2 праворуч

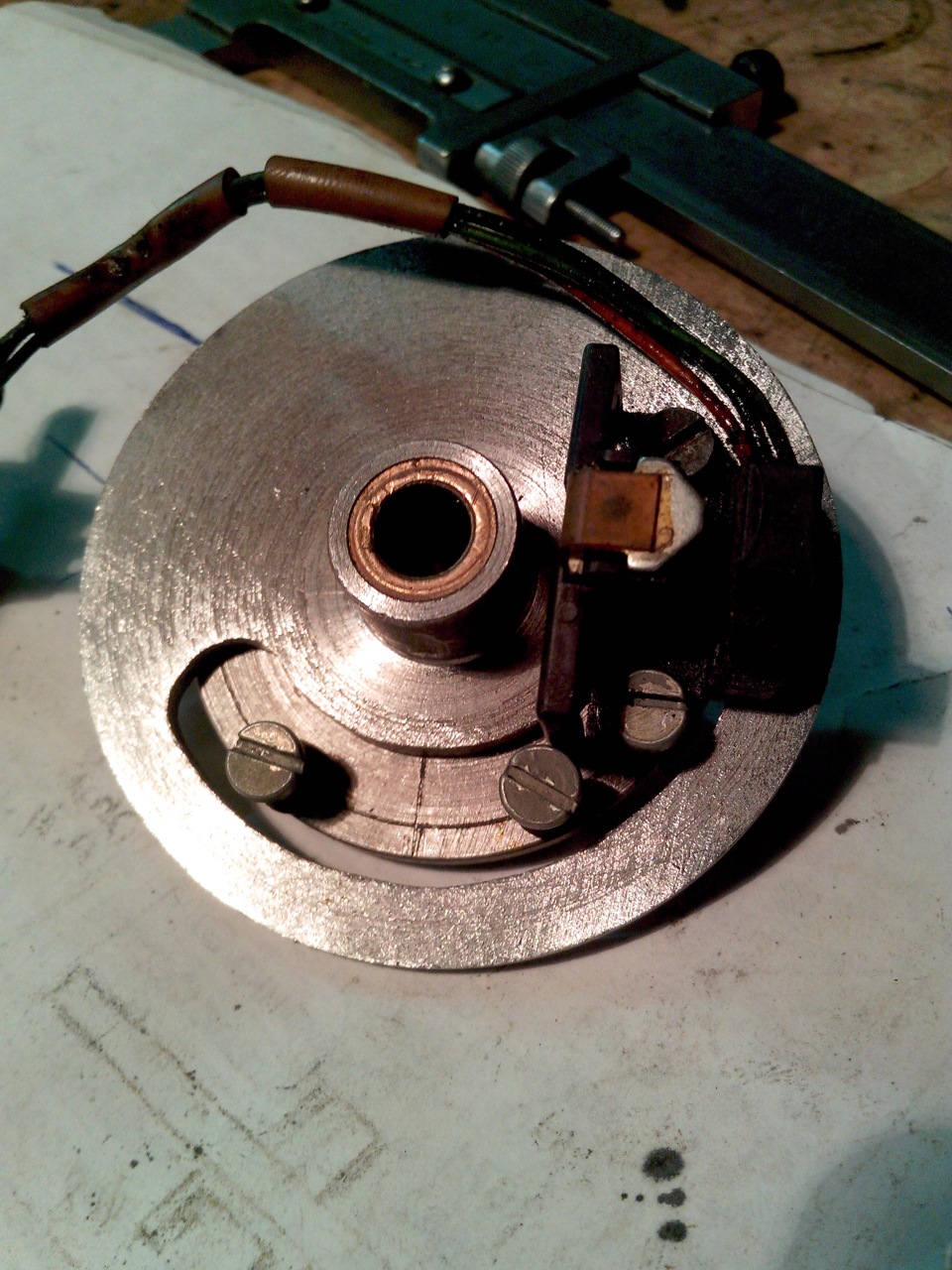

Так само на верстаті був помічений д2, і просвердлені необхідніотвори, нарізане різьблення, обидва диски затулені і зібранівоєдино (у продовженні валу на Д1 зверху зроблено отвір зрізьбленням для фіксації д2). При установці д.Хола це будевиглядати десь так
Вигляд знизу. Д.Хола під рукою тільки один, так що вибачте)))
Тут так само не все дороблено, неп штифта під вакуум, але це ядопишу в наступному бж, так як при установці в корпус цього дива, виникає наступна розв'язувана проблемка))) але далі, буде далі)))коли у мене буде трампльор в руках я опишу все по поличках, і тодівикладу вже конкретні креслення))) всім дякую за увагу я побіг)))там уже без мене сіли є))) погано як то)))
