Підключення ламп підсвічування відчинених дверей (для KIA Sportage NEW 2009 м.р., 2л бензин, 4WD, АКПП, Словаччина). Зробив собі за інструкцією, знайденою на просторах, тільки замість ламп поставив діоди. Червоний прозорий ковпак-відбивач залишився.
Немає проводів та контактів у роз'ємах. Ціна питання — два патрони з лампами 10 Вт (такій потужності стояли штатно) від задніх ліхтарів якоїсь моделі ВАЗ, куплених по 20 руб у першому ж автомагазині, 2 здвоєних проводи: один 1.5 метра (для водійських дверей), інший — 3 метри (для пасажирських), або 4 одинарних. 4 клеми "тато" та 4 кліпси.
Починаємо з водійських дверей:
- Знімаємо обшивку дверей.
- З обшивки знімаємо червоний прозорий ковпак (акуратніше з фіксаторами, вони крихкі).
- У штатний отвір вставляємо патрон з лампою, попередньо розточивши отвір до необхідного розміру. Вклеюємо патрон в отвір "супермоментом". Відкушуємо зайву частину контактів патрона.
- Закриваємо ковпак.
- Знімаємо водійський пластиковий поріжок та кік-панель.
- Прокладаємо здвоєний провід (1.5 метра) з дверей від патрона в салон через гумовий кабель-канал "двері-кузов". Для цього знімаємо великий динамік дверей, витягуємо гумовий кабель-канал з дверей та кузова (разом з пластиковим держателем), щоб він повис на дротах. Зсередини кузова свердлимо відповідний отвір у пластиковій заглушці навпроти входу кабель-каналу. У цей отвір просовуємо провід, ловимо його на виході з корпусу, проводимо через кабель-канал, пропихаємо в двері і підводимо до того місця, де буде лампа. Залишаємо невеликий запас, щоб можна було вільно підключити до патрона (адже він на обшивці). Кінці дроту обтискаємо клемами "мама".

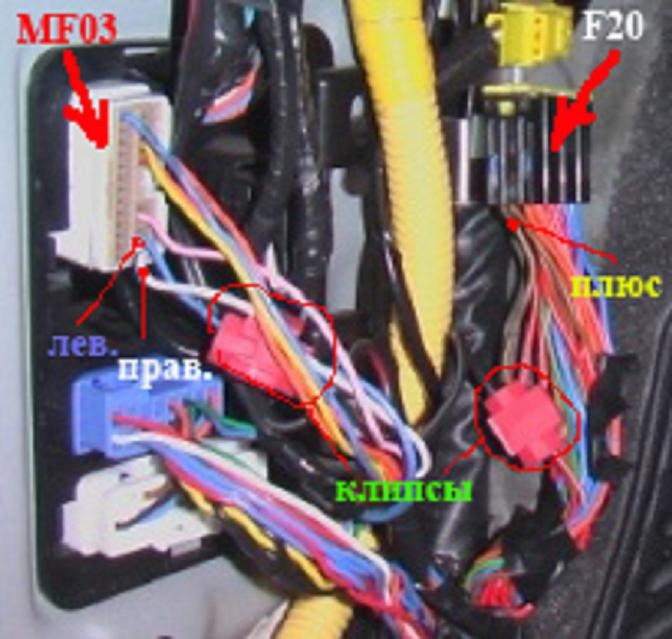

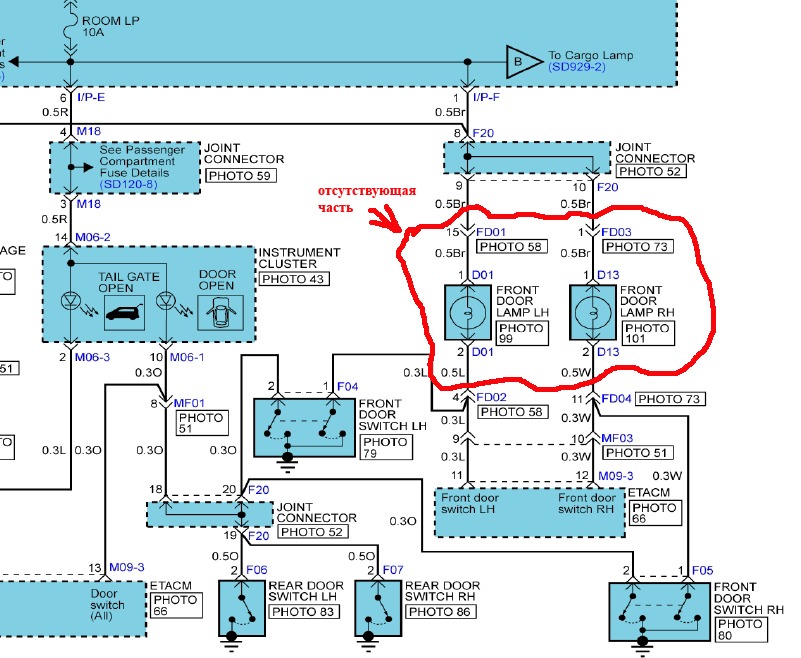

- Підключаємо: до патрона (клемами). До центрального контакту підключаємо так: виймаємо його і просовуємо закруглену частину в злегка вигнуту клему "мама". Потім вставляємо контакт назад у патрон. — в салоні (кліпсами) один провід до JOINT CONNECTOR F20: контакти 8, 9, або 10 (коричневі). Це плюс. Інший - до роз'єму MF03, контакт 9 (синій). Це кінцевик лівих дверей.
- Ставимо обшивку дверей на місце, попередньо закріпивши провід, щоб не гримів.
Повторюємо те саме з іншими дверима, але:
- Провід ведемо під торпедо до тих же роз'ємів з боку водія.
- В салоні (кліпсами) один провід так само до JOINT CONNECTOR F20 на ті ж коричневі дроти. Це плюс. Інший - до того ж роз'єму MF03, але контакт 10 (білий). Це кінцевик правих дверей.
Ставимо поріжок і кік-панель на місце. Тепер при відкритті передніх дверей у них запалюватиметься лампочка. Красиво! Пам'ятайте, що лампа горить при відчинених дверях завжди, навіть без ключа в замку. І потужність її – 10 Вт. Не посадіть АКБ!
В принципі, можна використовувати будь-яку відповідну лампу або світлодіоди з відповідними власниками, у кого як фантазії вистачить.
