Суть доопрацювання була задумана вже давно, але все часу не було їїздійснити та й розуміння того, що хочу не вистачало так як зелектронікою я на ВИ)) Задумка була в тому що б з Як це здійснитисам не знав і звернувся до "академіка" по опілях Pogranec 70.Серьога не довго думаючи спаяв блок (як я говорю з "детальками")>

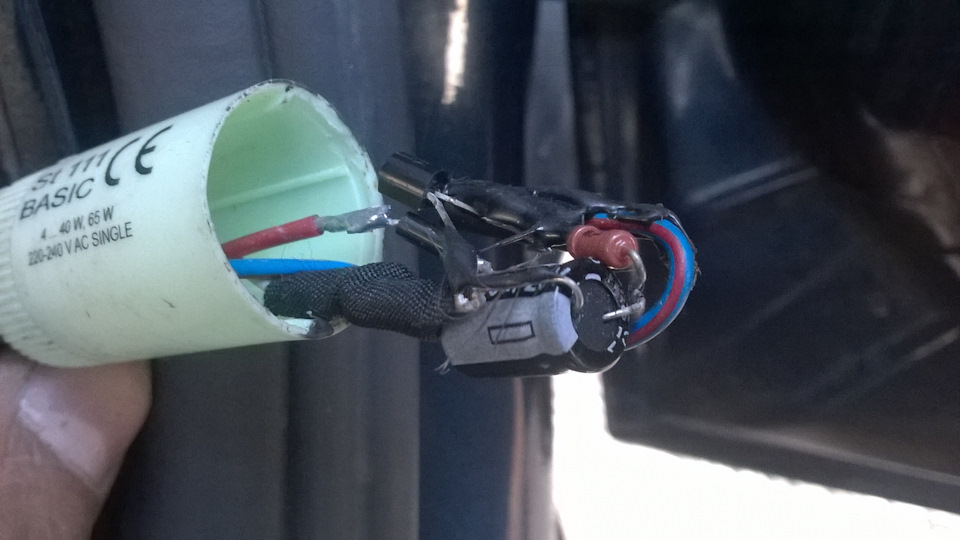

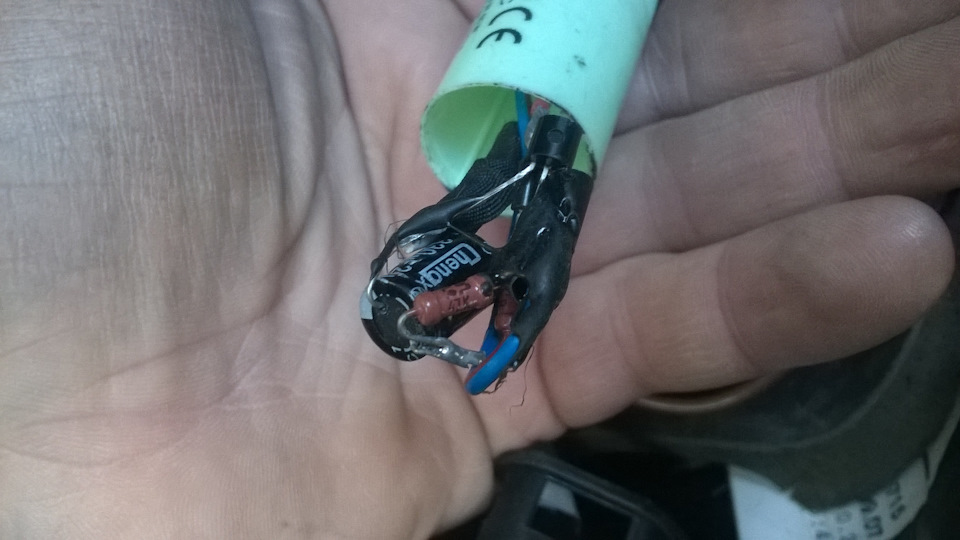

Деталюхи всередині

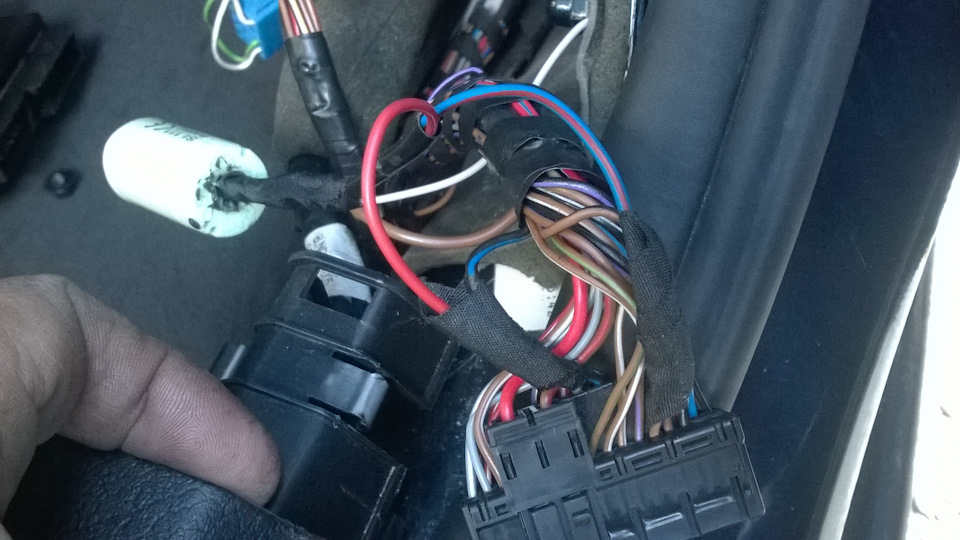

на плюс дроту закриття склопідйомників.Білий провід-мінус підключивдо маси, червоний плюс накинув на 10 пін (чорно-синій) 28піновоїколодки яка йде на блок ЦЗ із сигналкою і синьо-червоний доводчикскло накинув на 24пін коричнево-чорний. Працює і навіть несумніваючись все запрацювало як і задумував, першенатискання-закрився ЦЗ, друге натискання та утримання брелка 2-3секунди і автоматом закриваються люк та скло. Серєгіна робота якзавжди на висоті за що йому ще раз велике спасибі. Розписав своїмисловами оскільки наукові терміни в голову не лізуть)))) Відеороботи
Запчасти на фото:24411993
Коментарі20
Прикордоннець-молодець!)
Так, серйозний дядько))
я як сигналку поставив відразу і доводчик налаштували
Минулого року коли пригнав і не було рідної штатної сигналки а стояв звичайний ЦЗ то був програмно прописаний через Omega У подвійний дотиск скла, після встановлення рідної сигналки програмно прописати не виходило тому і попросив Погранця щось придум...
респект тобі і Pogranec70)))
Спасибі. Більше Серьозі, він гуру і мозок, я тільки впровадив.
впровадити те теж треба правильно)

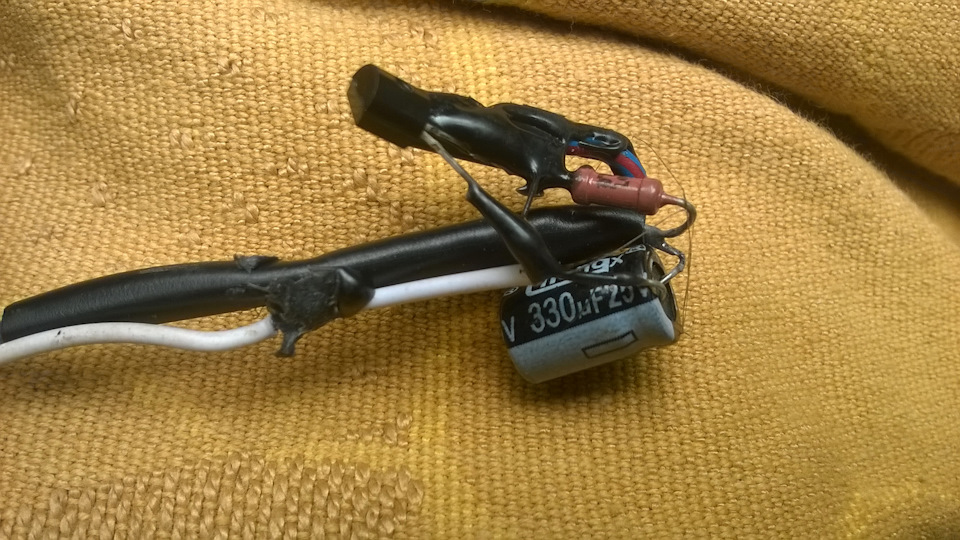

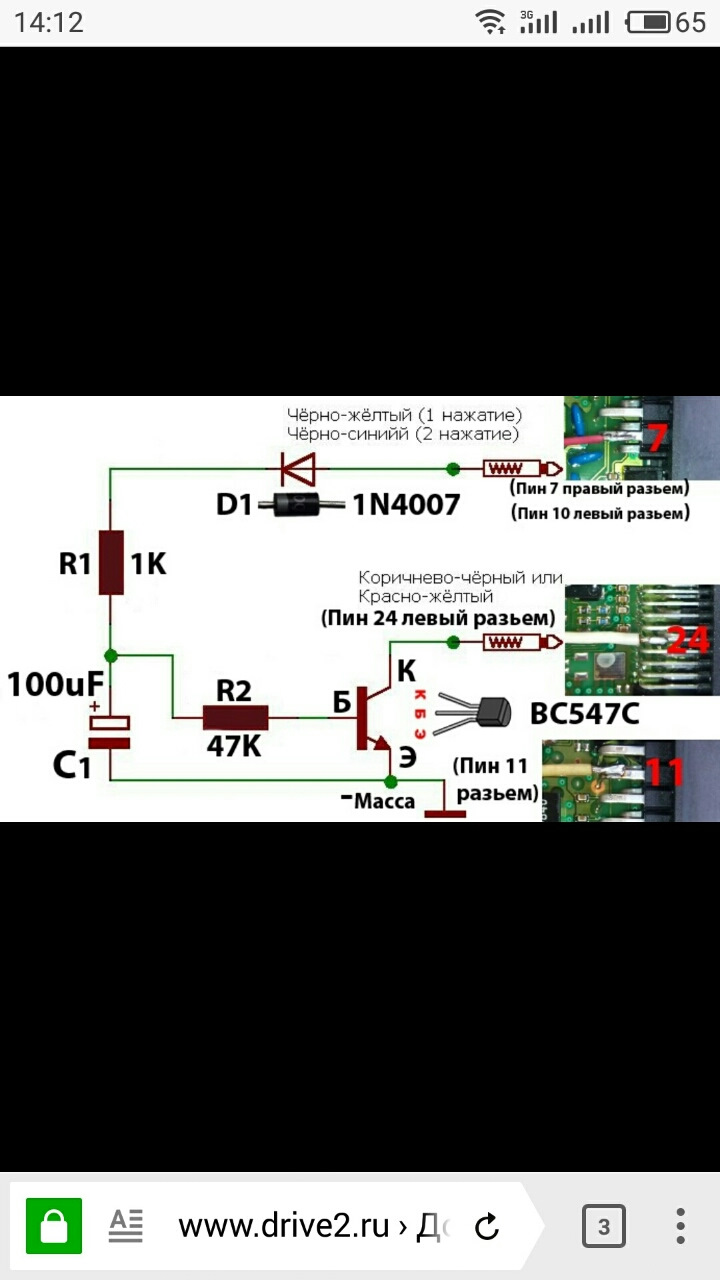

За схемою 100uF, а за фактом електролітичний 330uF не вистачає ємності?
цю схему давно виправили 100 мало там йде від 250.тому як закривається по черзі починає з пеєдних потім підключаються задні і люкпросто під друком небуло такого був такий
Ясно, я думаю 16 в вистачить на напругу конденсатора
ну 6секунд добре але мало )а 17 секунд якраз особливо коли зима попереду
Що за калькулятор цікавий?)
перший потрапивчч щоб не рахувати на 0.0011
Зрозуміло, посилання можна?
electe.blogspot.com/2014/01/2-555.html?m=1тут вона всередині
Спасибі
незащо
Діода 1 Ампера вистачає?
нехай
Я так розумію, замки дверей при цьому встають в режим мертвого блокування? І на шпингалетку вже не реагують?
