Заміна інформаційного дисплея на планшет android + torque

Коли я купував машину, і побачив що у неї інформаційний дисплеймонохромний, я трохи засмутився, потім подумав, зміню підсвічуванняі стане цікавіше. Це одне ціле, спершу думав туди інтегруватиякийсь бортовий комп'ютер, якщо за розміром підібрати ... Та йдратувало те, що кнопка скидання статистики витрати і налаштуваньзнаходиться в Штатній сд магнітолі, виходить що якщо поставити 2дин магнітофон, то кнопки скидання більше не буде, і цепогано.

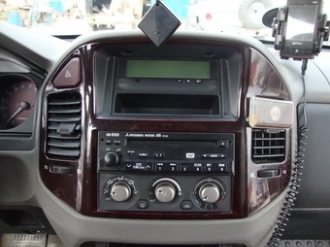

Це фото взяв з інету, але у мене було так само.

Чисто випадково знайшов відео з ютубе, як такий самий паджеровод, поставив собі планшет, поставивши кілька запитань йому, я зрозумівщо це нескладно та й туди ідеально вписується 7 дюймовий планшет ізспіввідношенням сторін 16:9. Пішов у машину зняв накладку - внатурі.

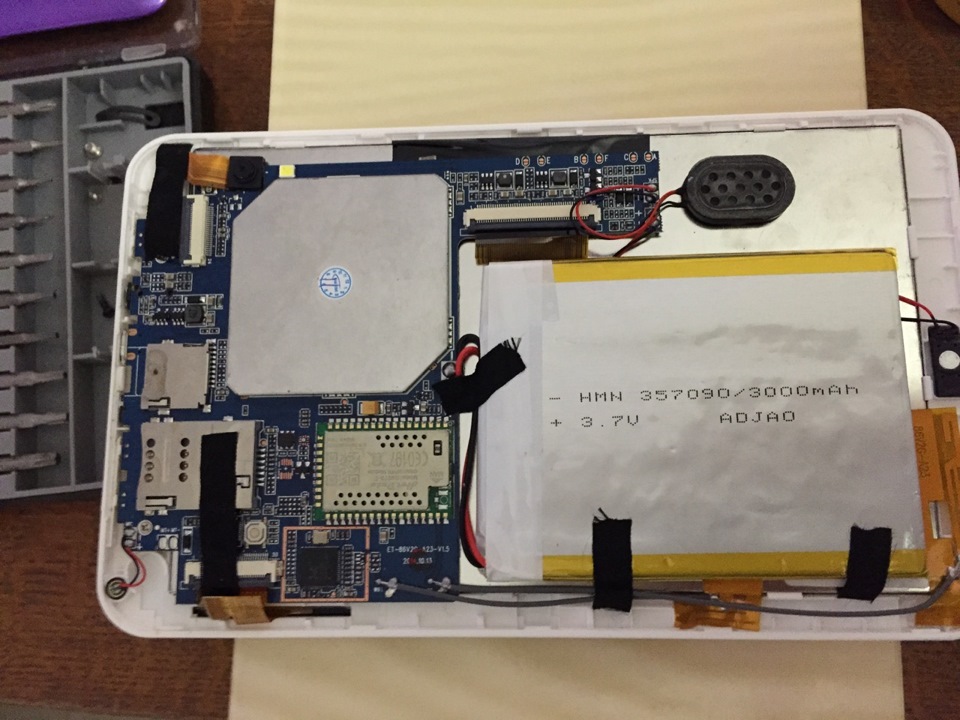

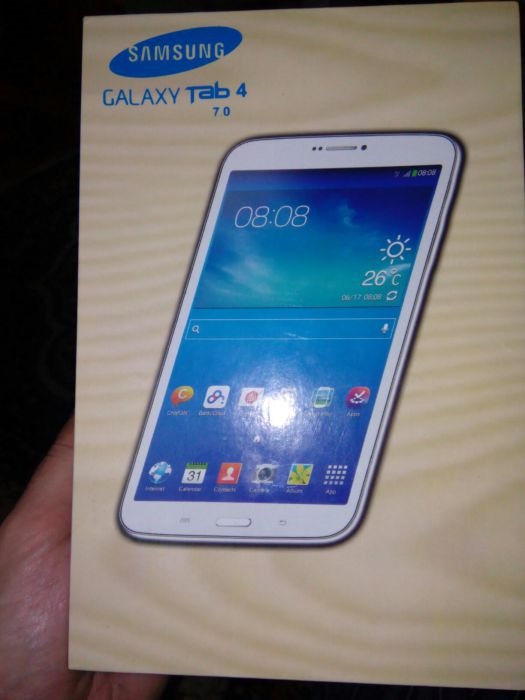

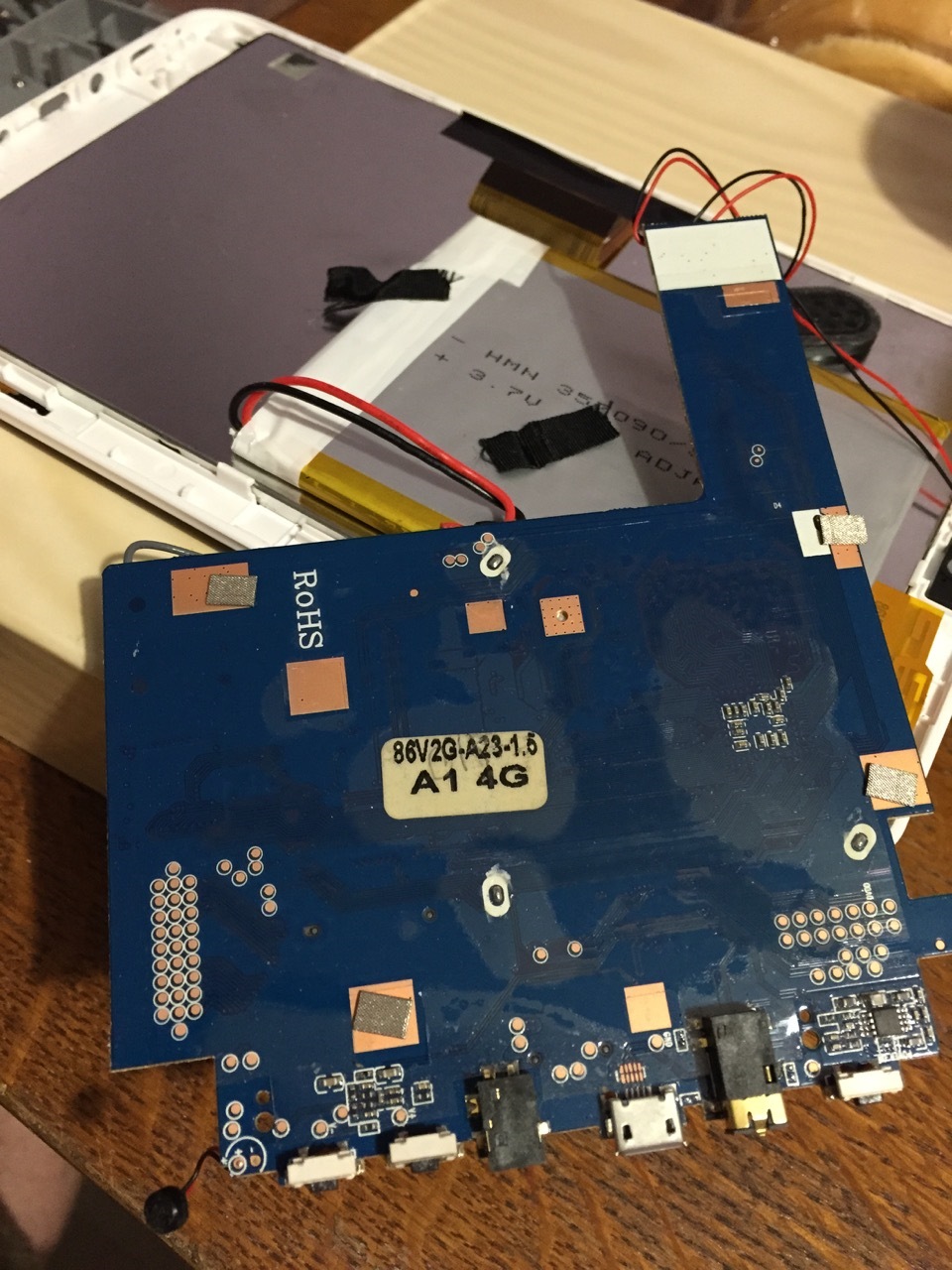

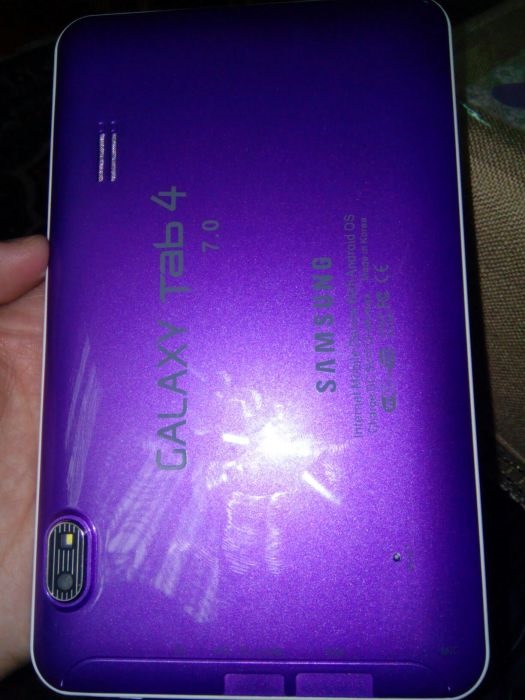

Пішов шукати планшет, дуже дорогий не cnал ставити (хотів спершуnexus 7), думаю дай потренуюсь на китайці.Знайшов планшет з 3G GPSBT ід ... Бу, типу Samsung, думаю потрібно пробувати. Списався зпродавцем, надіслав, вивчив, (вперше таке китай бачу) якість Г, робота Г, все Г але хер знім, розібрав, проц. Маленькі, ахарчування треба якось підпаяти і зробити хаб, щоб можна булофлешку або OBD сканер підключити. Головне, що я враховував дляпошуку Планшета, це gps, 3g, bt, і кнопки гучності в навибаріandroid.
1. Показувати дані про витрату ( перша машина де показуються даніпро витрату, до цього ве американці були або бюджетні без такоїможливості)
2. Робота з картами, навігація, пробки
3. Ну і музику трапляти теж можна, або відео. І так розбираємойого, міряємо до консолі і припаюємо 2 пари проводів, одна наживлення, друга на кнопку вимкнення або включення . Добре, щокнопки гучності є на навибарі в андроїді. Та й 3G він не підтримує, а тільки 2g, ну Х%$ з ним — треба пробувати, якщо все буде добре, поставлю новий хороший планшет. Потужне, тягне 2А — це мені ітреба), і розібрав його теж.Випаяв зайве і поставив на провід якиййтиме до прикурювача.
До проводу який від харчування підпаяв просто кнопку і вивів знизуконсолі.
/>
Подружити калічний android та драйвера для OBD адаптера ELM327 умене не вийшло.Тому купив простий блютусівський ОБД адаптер (синій), але з ним почали з'являтися приколи. Стрілка спідометрастала ковбаситься не по-дитячому, показуючи то 100 км то 0, взявпоганяти інший адаптер більш старого зразка, і все шикарно сталопрацювати, все налаштував, поставив і ура.
Ще зіткнувся з проблемою, ОБД не бачить машину – не може встановитизв'язок. Виявляється що знявши штатний бортовий комп'ютер, якийзнаходився в інформаційному дисплеї, я розірвав ланцюг, і довелосявдатися до гугла, який вивів мене розв'язати проблему, потрібнопросто запаралелити 2 контакти в штекері від інформаційногодисплея, і все запрацювало, До речі рішення я знайшов на цьомусайті у користувача https://megadriver.org/logbooks Дякуємо йому заце!
Ну раз я поліз у роз'єм інформаційного дисплея, вирішив харчуваннядля планшета взяти теж від туди.

Далі лише софт. Встановив програму torque pro 1.8 для діагностикиавто, поставив тему, налаштував що планшет не вимикався і не спавпри подачі живленні, і вимкнув дисплей через 15 сек післябездіяльності. Приклад цього можна бачити на відео.
Вийшло нормально, при включенні запалювання, включається torque івимикається коли вимикаю живлення. Все необхідне показує, витрата, навантаження на двигун.
Хотів аудіо вихід підключити до AUX магнітофону, випадково випаливдоріжки, тому поки без звуку.
Приклеїв я планшет на 2х сторонній скотч, і залив силіконовим клеєміз пістолета. Сидить як рідний, нічого не підточував і не свердлив.тому що цей китаєць суцільний на *** лово. Нещодавно в інетізнайшов планшет типу Pioneer m515 так у ньому є вхід для камеризаднього виду і він теж на андроїді - я думаю ставитиму його (алеяк виявляється в останній партії входу під камеру немає). Покиоблом, чекаю з входом для камери.
Ніби нічого не забув.Запчастини на фото:BH0192
