Добрий вечір!
Надумав поставити штатну сигналізацію, вирішив розібратися всхемі.
>
Тут цікавить 2 моменти:

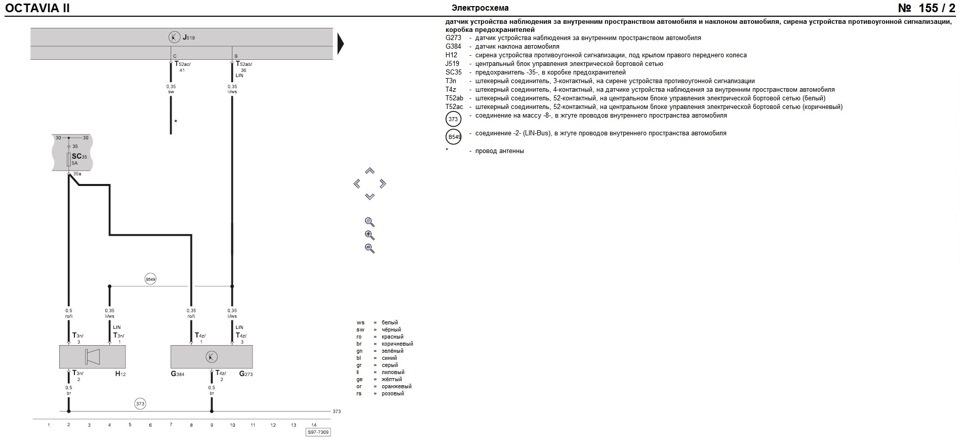

1. 373 — з'єднання на масу -8-, в джгуті проводів внутрішньогопростору автомобіля.
Зрозуміло, що це маса, тільки що означає -8- Куди конкретноприкрутити Думаю на місці вже можна буде розібратися. >
За схемою видно, що треба підключиться в роз'єм B, 36 пін блокуBCM, але що означає B549? І тут 2 моменти:

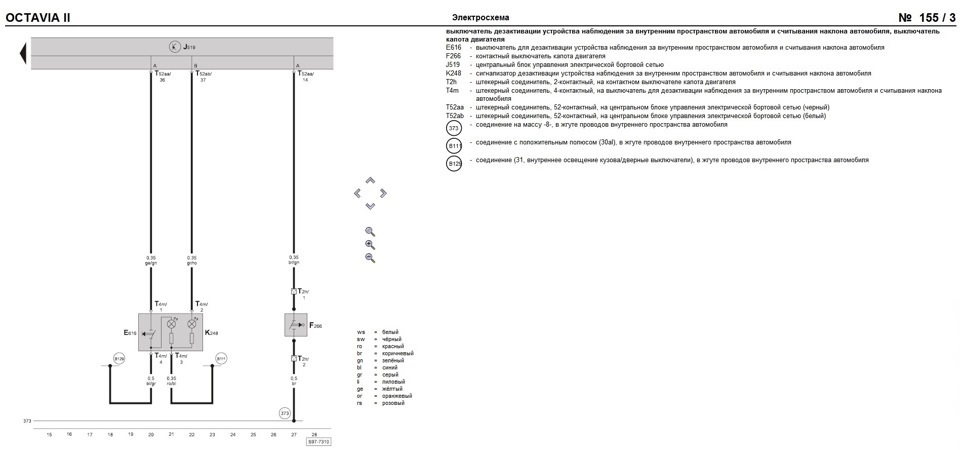

3. B111 - з'єднання з позитивним плюсом (30al), у джгуті проводіввнутрішнього простору автомобіля.
Тут незрозуміло, що означає 30al, B111?
4. B129 — з'єднання (31, внутрішнє освітлення кузова/двернівимикачі), в джгуті проводів внутрішнього простору автомобіля. Тежнезрозуміло, що означає B129? /p>

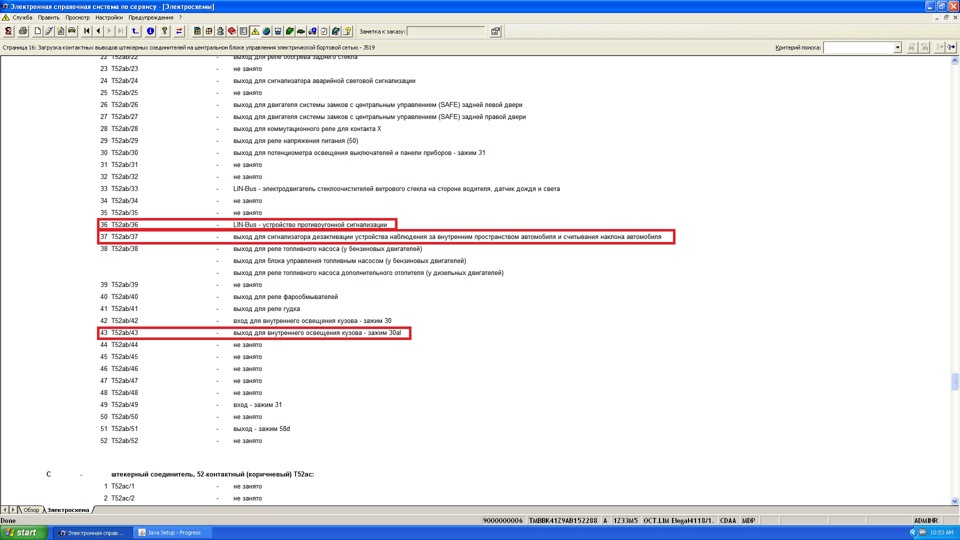

Ще трохи покопавши Ельзу, знайшов відповіді на своїзапитання.

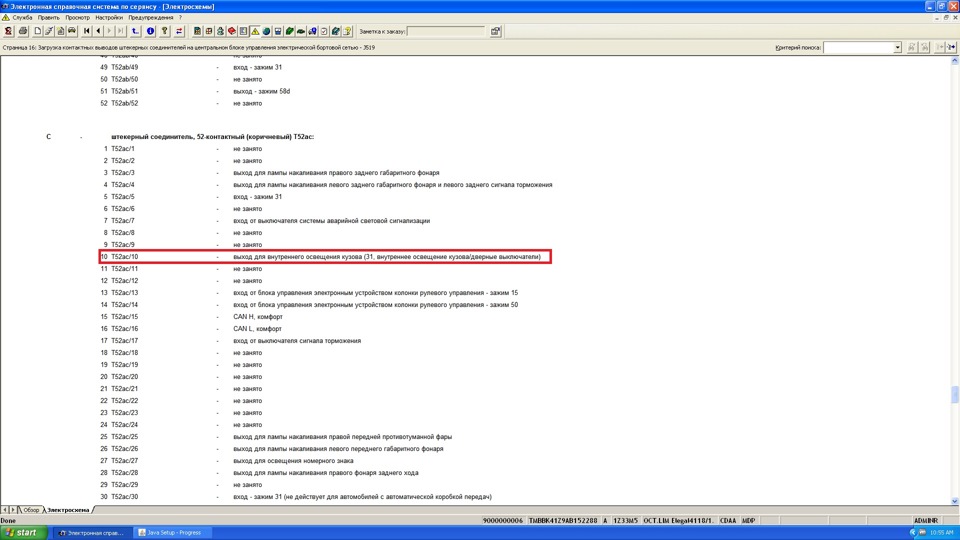

Тепер зрозуміло, що таке B129 — блок BCM, роз'єм C, 10 пін
> Підтвердили, що B549 - блок BCM, роз'єм B, 36 пін Зрозуміло, щотаке B111 - блок BCM, роз'єм B, 43 пін

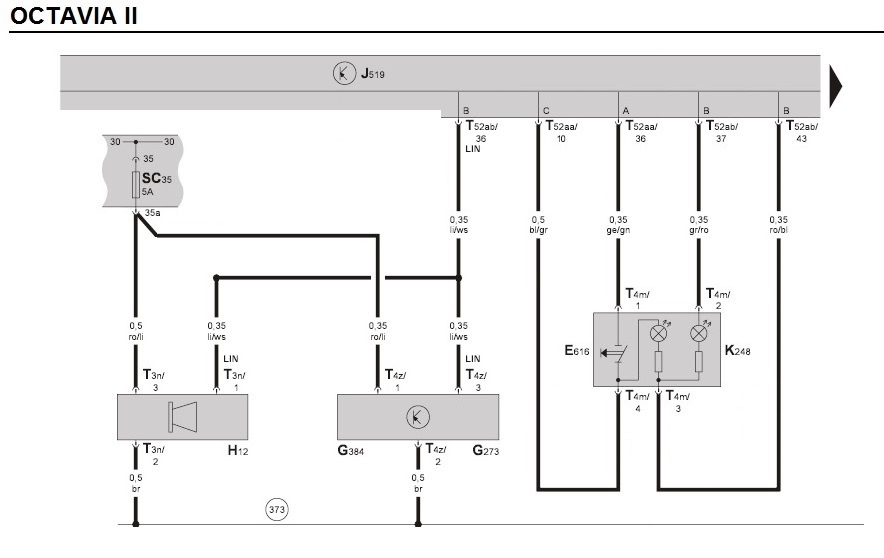

Накидав схему підключення, може комусь знадобиться.
Коментарі18
Добра стаття! Додав до закладок! Однозначно стане в нагоді! Дякую
Доброго ранку. Як просуваються справи? У мене якщо цікаво вона в штаті. Сигналкою дуже задоволений. Машинка 2011 року.
Доброго ранку. Зараз машина в сервісі. На вихідних хотів встановити, але, як завжди, не вистачає вільного часу. Був би дуже вдячний, якби Ви змогли показати/розповісти як іде проводка від сирени в підкапотному просторі, і як кріпиться сама сирена (зр...
ltu5,Я не проти, там є посилання на кит комплект сирени.Рад бути корисним. )
Спасибі. У Вашому блозі багато цікавого. Зараз згадав що колись про це читав і видав посилання. Просто дійсно тема, зачеплена топікстартером, дуже зацікавила. По можливості треба допомогти людині.
Спасибі велике за посилання. Тепер зрозуміло як прикрутити сирену. Всі датали вже сам зібрав по частинках, залишилося тільки проводку зробити) Залишилося маленьке питання як йде проводка від сирени в підкапотному просторі? Виходить проводка біля щитк...
Судячи за схемою з etka йде від місця приєднання роз'єму електромагнітного клапана окремою косою до місця приєднання до сирени skoda.afora.ru/CZ/Octavia…2011-663/9/971-971084/#12.
Велике спасибі за посилання, я щось ніяк не міг знайти в etka потрібний джгут проводів)
Завтра якщо не сильно заховано подивлюся в натурі. Якщо вдасться сфоткаю.
У розширювального бачка в моторний відсік з відсіку під двірниками входить дві коси проводів, товста і тонка так аот на мою тонку це те що треба. Якщо у Вас цього проводу немає то це те що треба.
Круто) Подивлюся вже наступного тижня, коли машину з ремонту заберу. Велике Вам спасибі)
Вдалих вихідних.
Дякую, і Вам)
Знайшов проводку на сирену. Вона в районі опорного підшипника правої (пасажирської) стійки. Три дроти червоно-ліловий, біло-ліловий, коричневий. Приходить з отвору в районі моторчика пічки. Однак пройти там дуже непросто skoda-ural.ru/repair /zame…-n...
Велике дякую за інформацію, врахую)
Дуже хороша тема встановлення сигналки на фабію https://megadriver.org/p696782-signalizaciia все докладно описано. Може знадобиться.
Ага, вже є в закладках, дякую) З приводу свінгу і блютуса пам'ятаю, але, на жаль, минулого тижня взагалі не було часу з кабелем в машину залізти, а зараз у відрядження полетів. Після прильоту обов'язково подивлюся.
Спасибі, вдалого відрядження.
