Опускання правого дзеркала заднього виду

Запилив чергову фічу, а саме встановив моторчик опускання правогодзеркала заднього виду з пам'яттю.
Замовляв тут.
< /p>

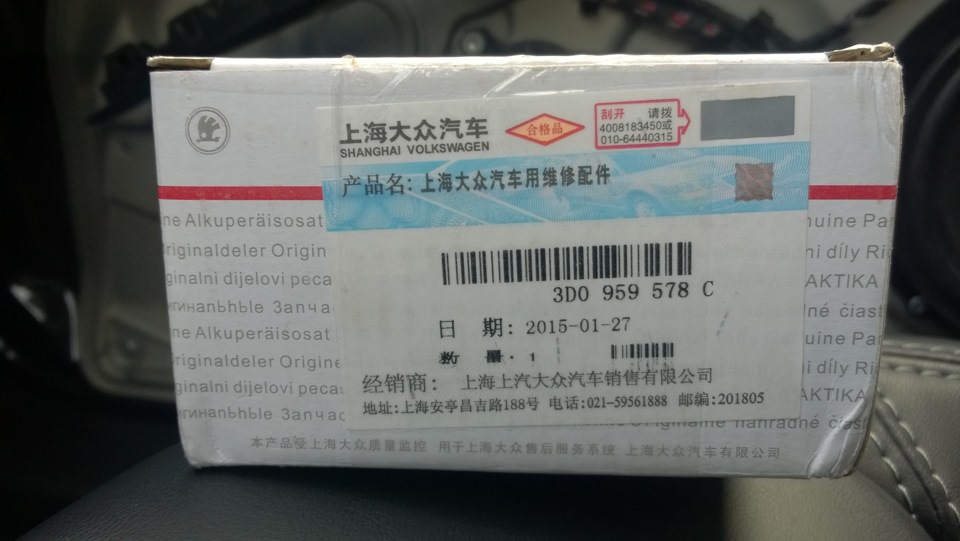

Хочеться вірити, що це оригінальні деталі для китайського ринку

Установка почалася зі зняття обшивки дверей передньогопасажира.
Для установки використовував ELSA.
< /p>
Для зняття облицювання дверей переднього пасажира треба:
– Вимкнути запалювання та всі споживачі електроенергії.

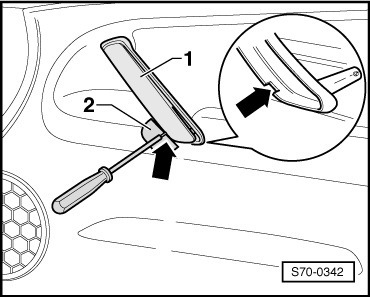

– Вставити викрутку (макс. 5 мм шириною) ) в отвір з нижньоїсторони рукоятки і вийняти накладку -1-. Н*м).

– Звільнити накладку високочастотного динаміка -1- з затискачів івід'єднати роз'єм -2-.
Накладку треба трохи підчепити вона дуже легко знімається.

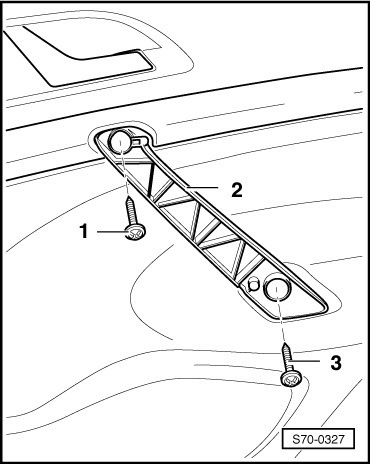

– Вивернути гвинт -див. Стрілку- (1 Н*м).

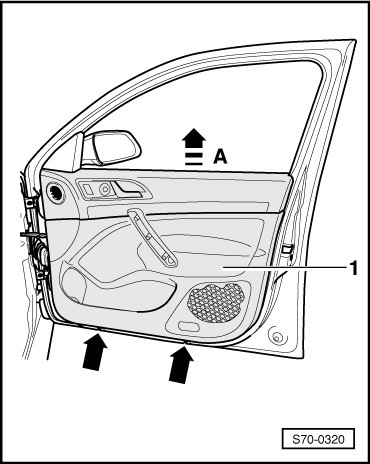

Під накладкою один гвинт під ручкою відкривання двері. Викрутити 2гвинти знизу (1 Н*м). Звільнити облицювання дверей. -1- іззатискачів у двері (потягти на себе) і вийняти в напрямку стрілкиA-. 276).

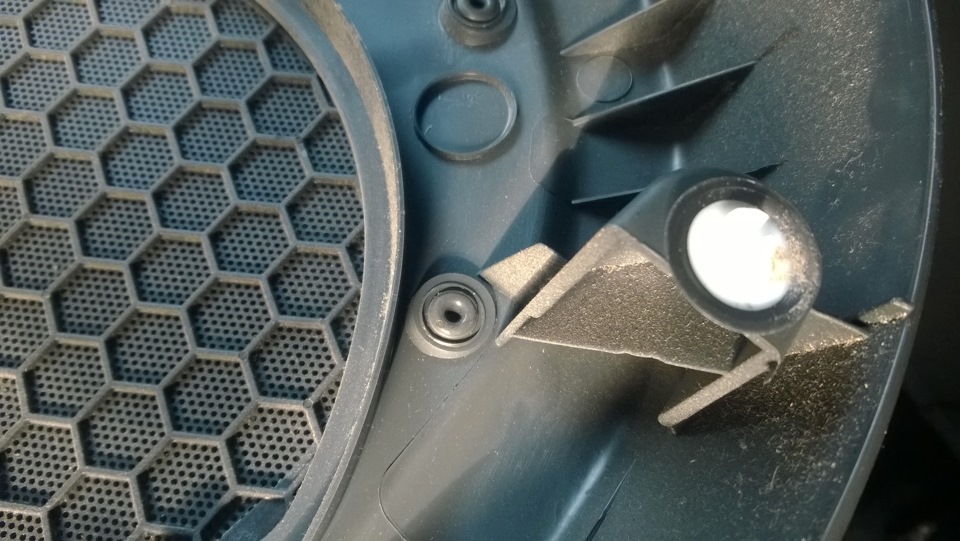

Зламав одну кліпсу

Трос приводу ручки дверей я не від'єднував, а просто просунув ручкув отвір обшивки і залишив висіти

На вулиці темно, все знімав пізно ввечері Далі треба знятиповітропровід, тримається на 3 кліпсах. Викрутив болт, знявдзеркало і поніс додому. Щоб зняти сам дзеркальний елемент требаопустити його до упору вниз і вліво, в зазор зверху просунутипальці і тягнути на себе.
Нарешті зняв

Треба рвати на себе не дуже сильно, щоб не відірвати контактиобігріву.

<
Для зручності розібрав дзеркало, знявши верхню частину.

Далі треба замінити старий моторчик на новий, для цього требавикрутити 3 гвинтики.

< Щоб не виглядало колгоспно, я розмотав ганчіркову ізоленту, витягнув дроти старого моторчика, вставив новий, замотав всеназад.
Залишилося перепинати роз'єм. Розібрати його дуже просто, требатільки відігнути один затискач. Додав нові дроти в роз'єм засхемою:
|_ штекер у привід дзеркала_|_штекер у блок дверей__|
|___________1____________|__________2_________|
|___________2____________| __________4_________|
|___________3____________|__________1_________|
|___________4____________|___не використовується___|
|___________5____________|__________3_________|
|___________6____________|_______________ |
|___________7____________|__________9_________|
|___________8____________|__________12________|
Зібрав
Продовжив у машині на наступне ранок.
Підключив тільки дзеркало, ще нічого не збирав, приступив докодування.
Закодував спочатку блок керування дверей переднього пасажира.
< /p> Запчастини на фото:1K0907379AK, 1K0909144J, 6Q0909605AH, 5K0953234, 062008 та інші
Кодування до
Кодування після
Блок закодований
Запчасти на фото:1K0953549CP, 1K0937087D, 1K0907530AD
Треба активувати в 4 байті 3 біт
Результат роботи:<

У налаштуваннях Maxi-Dot з'явився новий пунктик:

Запчасти на фото:200220
