Всім привіт,
Оскільки світловий день вже давно йде на спад і в темну пору доби доводиться все більше знаходитися в авто, то сьогодні річ піде про освітлення салону. Я б не сказав, що воно, вже дуже погане у Віди, але всетаки дале не найкраще. До того ж, в наш час, світлодіоди вирвлися далеко в перед, тому було прийнято рішення вдосконалити освітлення салону і звісно ж з використанням LED.

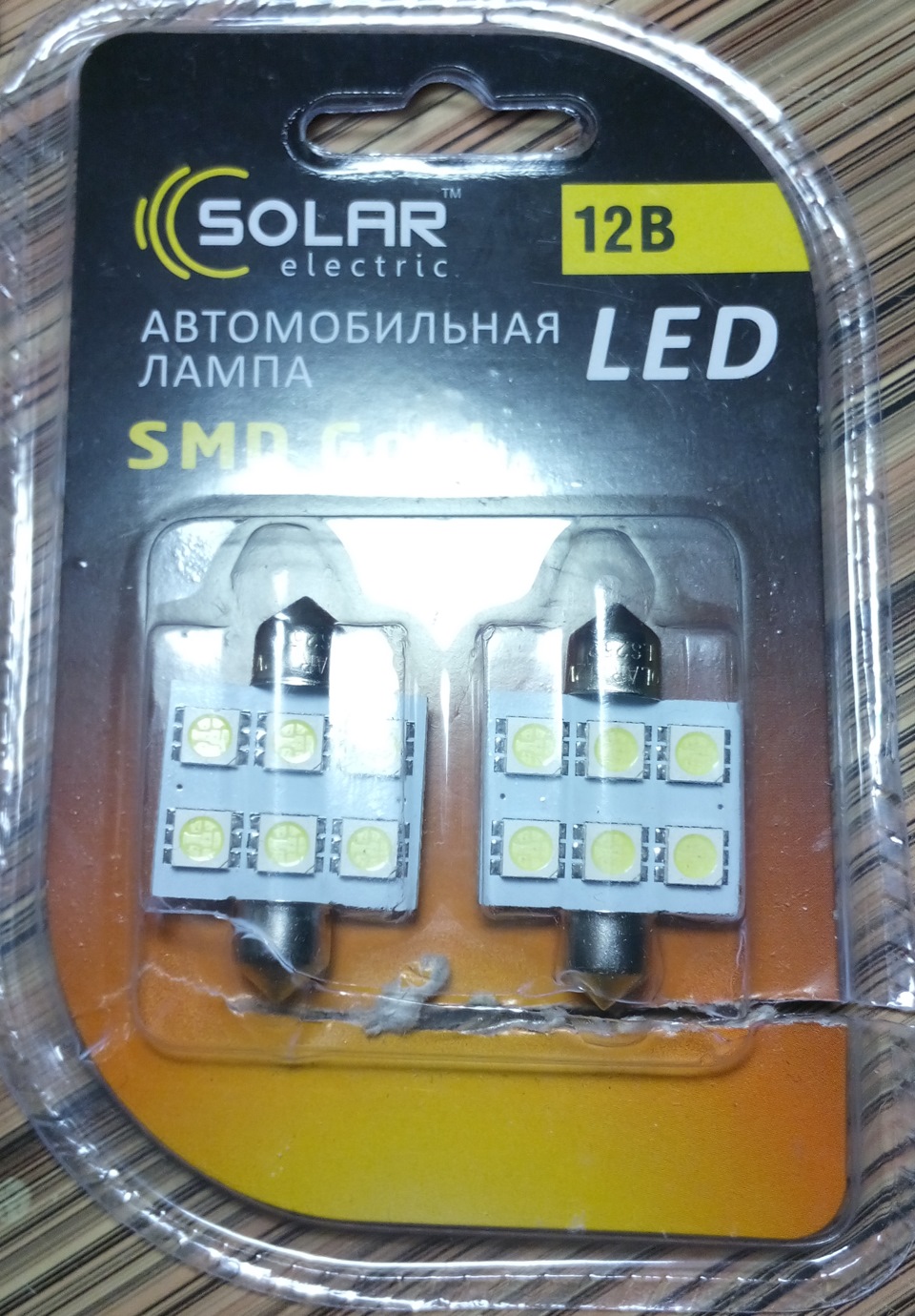

Вже давно було прикуплено 1м світлодіодної стічки (120 діодів на метр) в силіконі на 3М скотчі і декілька КРЕНок. Ціна приблизно була 75грн за метр. Проте лінь взяла своє і в епіцентрі були придбані дві готові лампочки.
Обійшлися вони в 63грн за паруАле на превиликий жаль вони виявилися значно більшими і на місце не стали. Ну що ж, відганяємо лінь, дістаємо світлодіодну стрічку, паяльник і починаємо роботу.

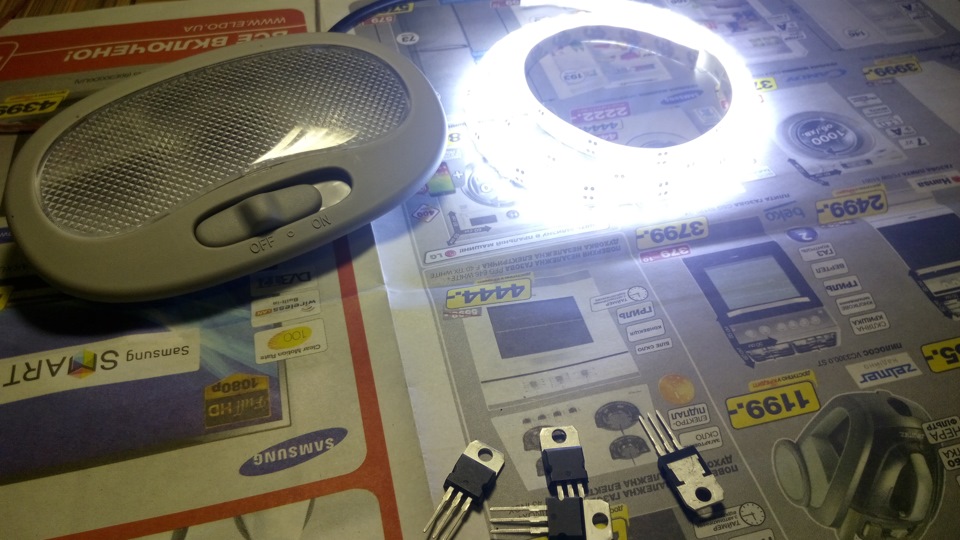

Плафон, стрічка і КРЕНкиПеред початком роботи, я поставив перед собою декілька цілей:
- плафон легко повинен повертатися до стокового вигляду (якщо, щось перегорить, щоб не залишатися без світла)
- стрічка повинна легко діставатися для ремонту (краще, щоб не знадобилося)
- стрічка повинна розміщатися так, щоб її світло не губилося в глибині плафону

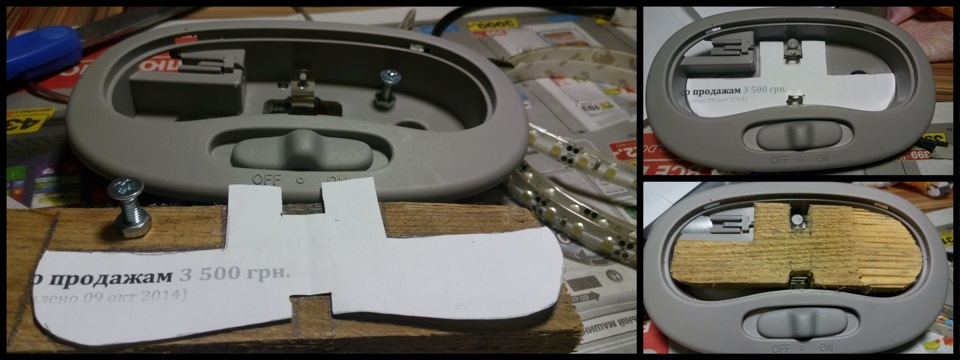

Самою першою в голову прийшла ідея розмістити стрічку на дерев'яному подіумі, який буде кріпитися до плафону декількома болтами. До того ж планувалося додати поверхні випуклої форми для кращого розсіювання світла в сторони.

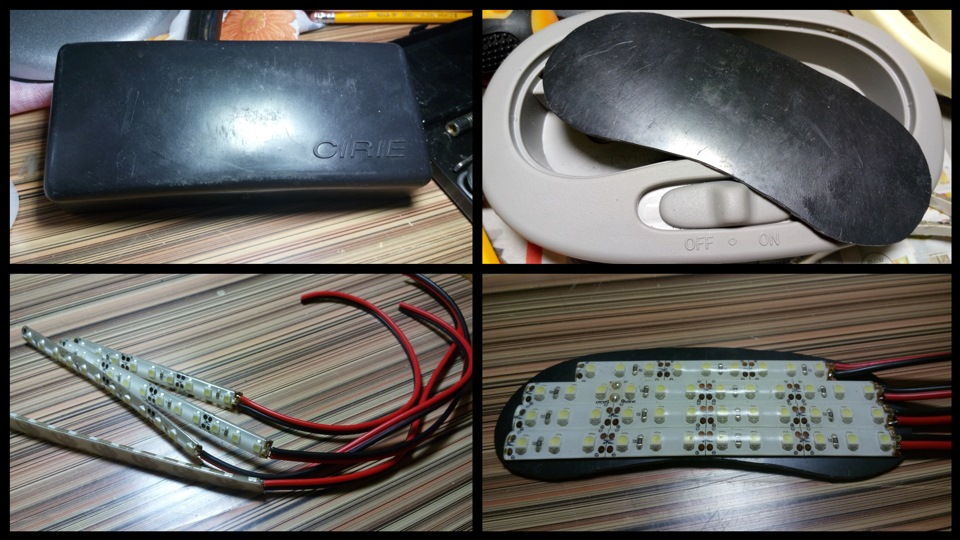

Проте згодом виявилося, що та заготовка, яка була в мене в наявності погано піддається обробці (принаймні моїми криворучками). Тому довелося шукати інший варіант. Переглянувши кучу різних речей по квартирі, знайшов пластиковий чихол для протитуманної фари (фари купувалися батьком для старого авто). Поверхня в чихла, якраз трохи випукла, але пізніше виявилося, що матеріал мягкуватий і легко гнеться руками. Вирізав заготовку, нарізав стрічку і припаяв до них провода. Поверхню попередньо обезжирив і наклеїв стрічки, прилипли ніби там і були.

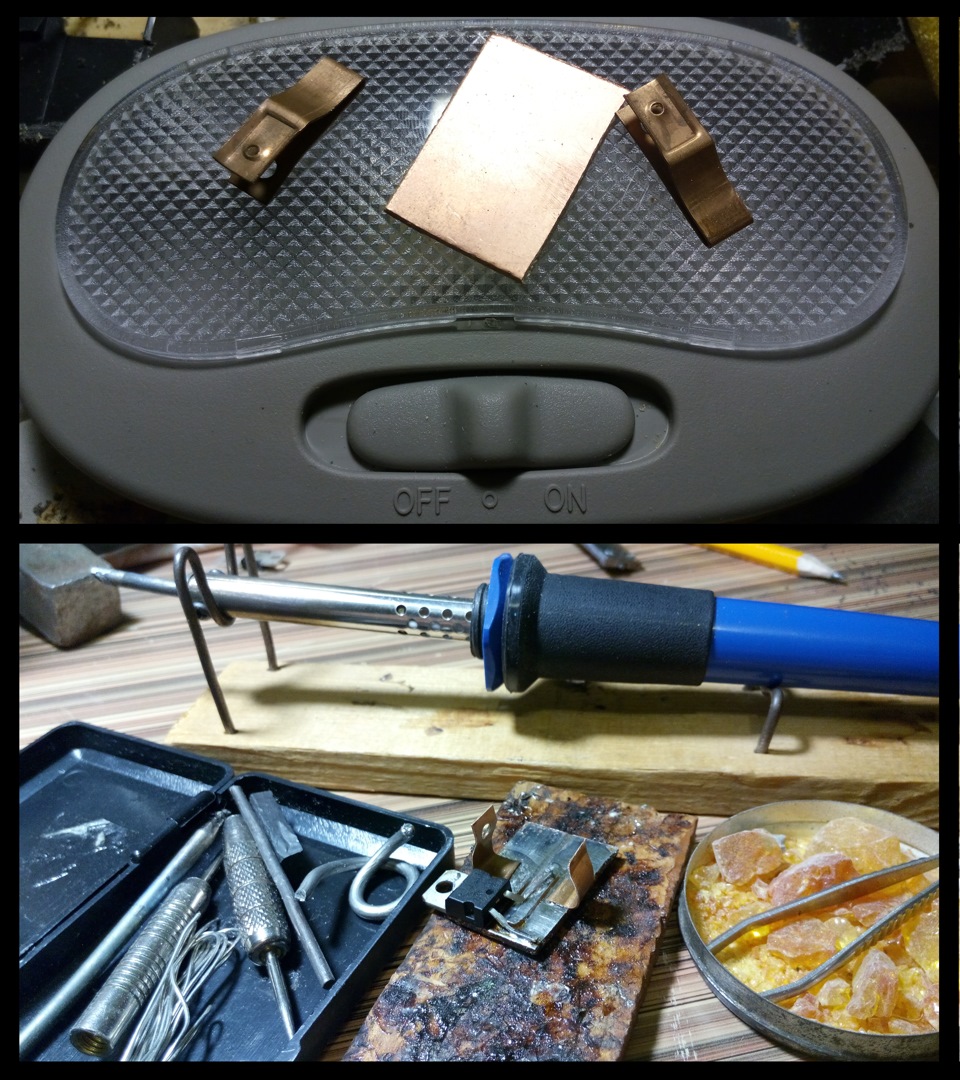

Наступним етапом іде виготовлення контактів для нової лампи. В "закромах" знайшовся шматочок оліту і пара мідних пластинок.
Оліт був підігнаний по розмірам під штатні контакти таким чином, щоб легко проходив між ними. Оскільки лазерного прінтера в мене нема, то дорожки наніс/розділив за допомогою гравера. З мідних пластин виготовив два контакта які звужуються до верху і розширяються до низу, для того, щоб при вставлянні вони легко проходили між контактами плафона і розперали їх. Контакти разом з стабілізатором напруги напаяв на залуджену оліт.
Контакти для лампиОтриману платку зпозиціонував на задній частині подіуму і приклеїв монтажним клейом. Після висихання клею припаяв до неї контакти стрічок.
Власне лампочка готова.
Власне результатЛампа вставляється легко, проте непогано тримається на місці.
Ось так світитьІ так, в мене пішло 15 секцій стрічки (45 світлодіодів) завдовжки 37.5см, що в свою чергу споживає ~2.7 вата (це майже в 4 ращи менше аніж стандартна лампочка). По часу це в мене зайняло 2 вечори:перший змарнував граючись з дерев'яною заготовкою, а на другий все вийшло з переривом на фільм (якраз поки висихав клей).
В автомобілі стало світліше, проте тепер почало сліпити передніх пасажирів :(
