Всім привіт,
Я уже розповідав про заміну лампочок підсвітки номера, проте, нажаль, вони прослужили зовсім не довго. Почали мигати і перегоратидіоди по кругу кукурузки, поки не лишився горіти лише центральний.Світла від одного діоду було не багато, тому вони були заміненіназад на стандартні лампочки.
Ідея поставити LED'и назад мене не покидала, проте купувати іншіякось не насмілився, а отже дістаємо паяльник, оліт, купуємонеобхідні деталі і вперед. Дослідивши конструкцію плафона підсвіткиномера зрозумів, що якщо розмістити плату перпендикулярно площиніконтактів лампочки — то світлодіоди будуть направлені якраз наномер (ну а інша половина в плафон).
Для реалізації мені знадобився корпус від старих LED ламп.Розбираючи їх зробив неприємне відкриття — в середині було дварезистори (номінали точно не пам'ятаю, але в сумі їх точно невистачало) і ті були підключені лише до центрального діода. Тобтотаким чином виробник спеціально закладає дефект — діоди по кругуперегорають майже відразу, а потім, пізніше, виходить з ладу іцентральний через недостатній опір. Для подолання цього дефекту недопоможе і стабілізатор напруги, якщо навіть понизити істабілізувати робочу напругу, то діоди які підключені напряму зчасом все одно вийдуть з ладу.
Для реалізації плану були куплені SMD світлодіоди в корпусі 0603, ірезистори номіналом 680Ом в корпусі 0805. Для надійності вирішивсвітлодіоди встановлювати паралельно, і на кожен світлодіодвстановити свій обмежувальний резистор, щоб перегорання одного невпливало на інші.

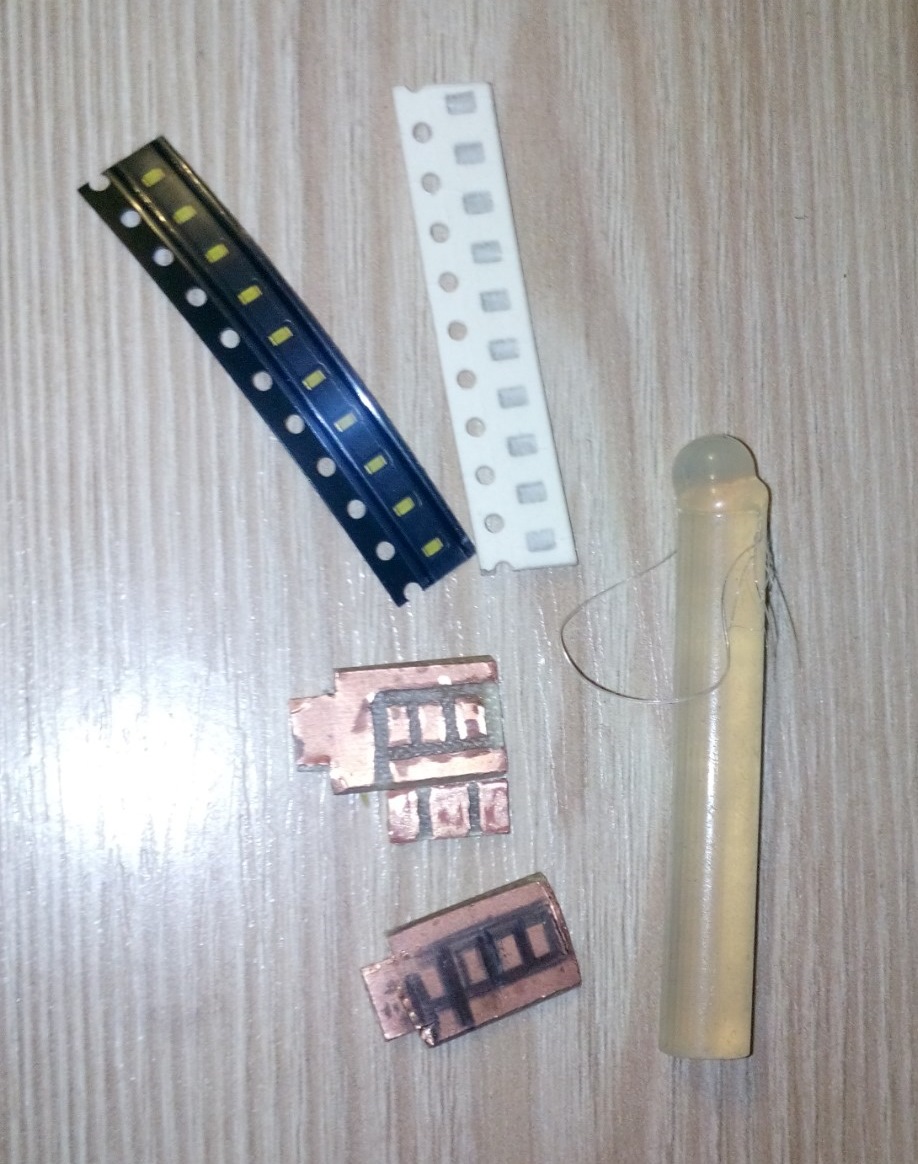

Набір елементів
З оліту були виготовлені плати методом випилювання доріжокDREMEL'ем (немає лазерного принтера щоб перейти на "лУТ").

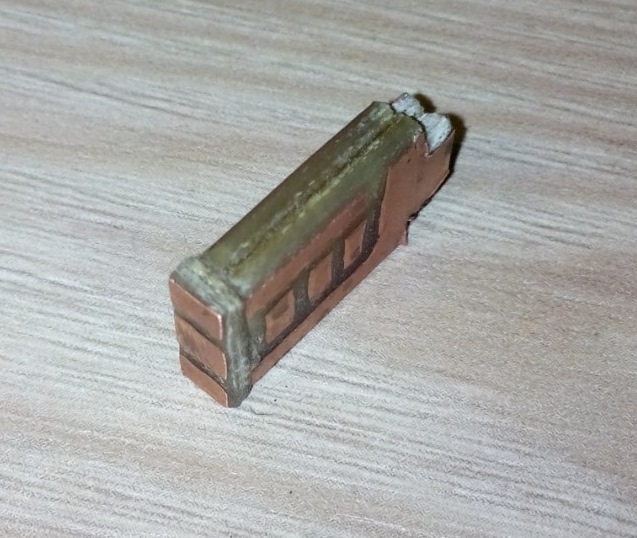

Готова плата для нанесення елементів
Далі все по схемі:лудимо плату, припаюємо елементи і встановлюємовсе це в корпус перпендикулярно площині контактів.

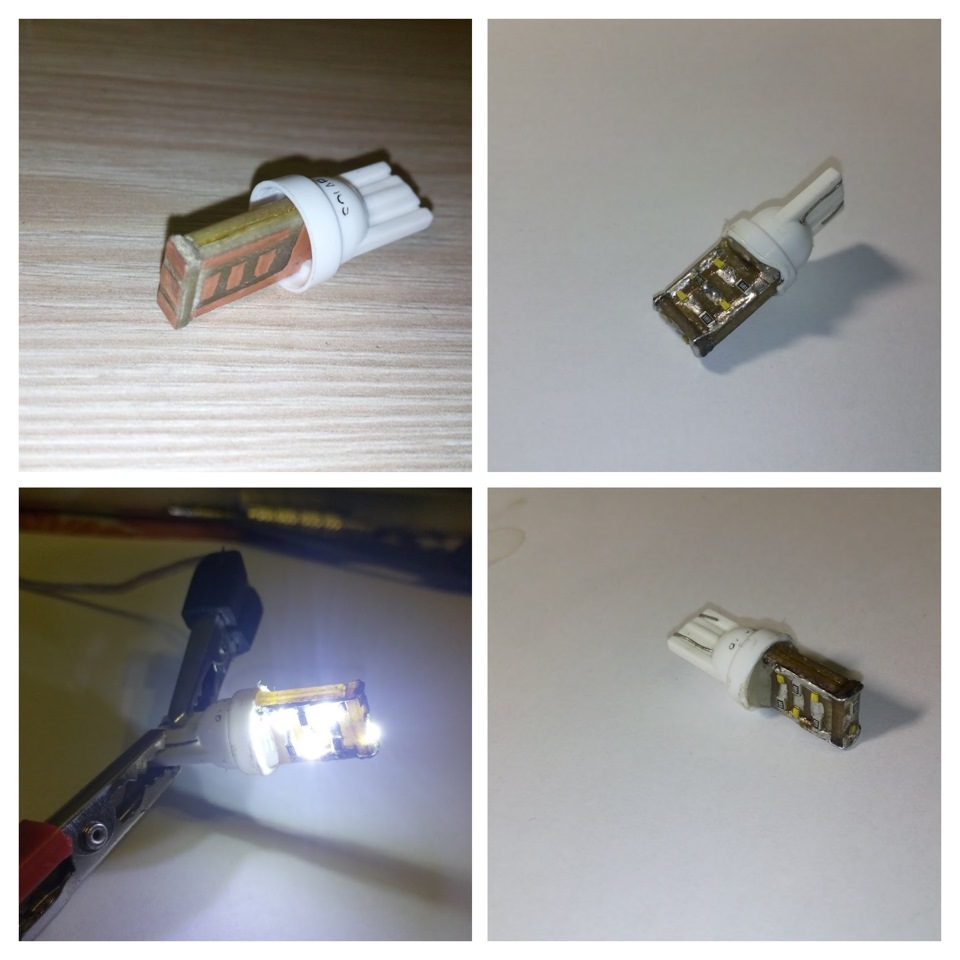

Кінцевий результат
Оскільки всі елементи досить компактні, то вдалося розмістити по 3світлодіода з кожної сторони, і один з торця. Але і тут, як завжди, на мене чекали неприємності:
1. Яскравості компактних світлодіодів виявилося замало, щобнормально освітити номер.
2. Плата мала значний нагрів.
Першу проблему я не сильно поспішав вирішувати, а от другу…Спочатку я вирішив, що площа доріжок на платі не достатня длявідведення тепла, проте почитавши трохи в інтернеті зрозумів, щомінімальна потужність резистора повинна бути 0.22Вт, а в SMDрезисторів 0805 номінальна потужність 0.125Вт, звідси і виходить щорешта — ~0.1Вт розсіюється в вигляді тепла. Хотів було замінити їхна резистори 2010 (0.75Вт), але в місті я таких не знайшов, томуспробував — 1206 (0.25Вт) з таким само опором. Нагрівання сталоменшим, проте ще відчутним. Купував ще резистори в класичномуформаті на 1Вт — вони виявилися занадто великими, щоб поміститисяна платі, тому на AliExpress замовив 100шт 2010, тепер вистачитьнаробити лампочок на все авто ) Далі пішло діло за діодами, хотіввзяти 5050, але їх не було в наявності, замість них взяв 5730.
Оскільки розміри компонентів значно зросли, то довелося змінитикомпонування плати:лише 3 світлодіоди, один з торця, інші два зоднієї сторони, на іншій стороні — 3 резистори.

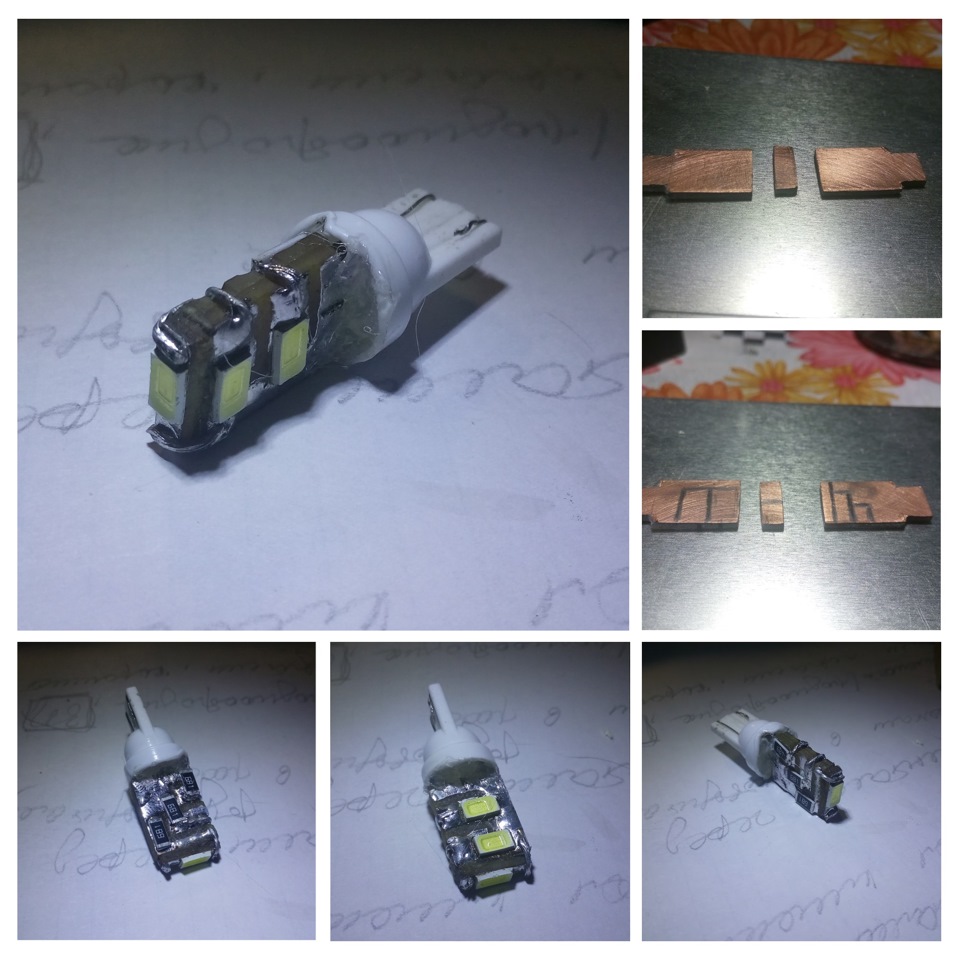

Нове компонування елементів
На жаль, нагрівання з новими елементами все рівно залишилося, протесхоже, що в розумних межах, а там час покаже (пальцями можнатримати скільки завгодно довго). Сам плафон таку температурувитримає з запасом, а от якщо почнуть мутніти світлодіоди, тодоведеться збільшувати розміри доріжок.
При встановленні лампочок у плафон тепер слід враховувати не лишеполярність, а і направляти сторону з світлодіодами на намер. Ну івласне фото встановлених лампочок.

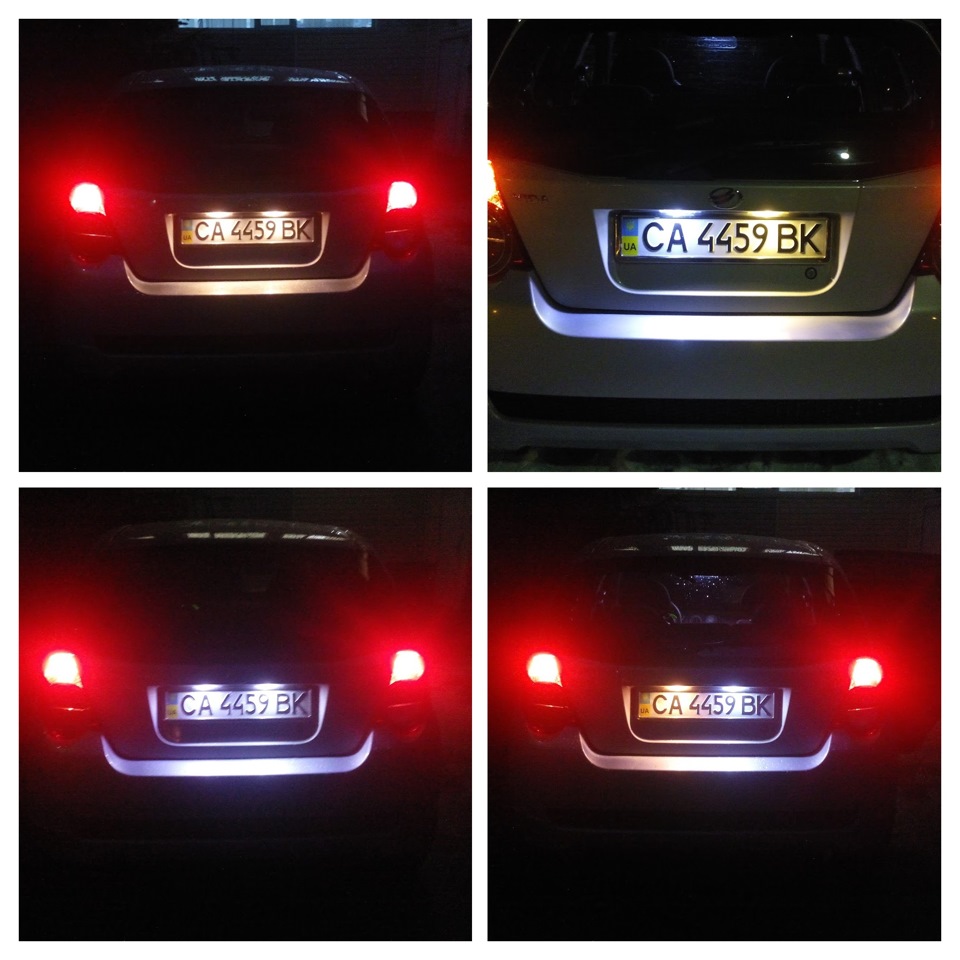

В порівнянні з стандартними
Остаточний результат
Результатом повністю задоволений, освітлюють номер вони трошкигірше ніж звичайні, але потужність зменшилася з 10Вт до ~2Вт, атермін служби — надіюся мені вистачить з головою. Планую наробититаких для центрального стоп сигналу )))
Для тих хто дочитав до кінця — трохи мат частини:
— Стабілізація струму чи напруги? — https://megadriver.org
— Калькулятор опору та потужності —www.casemods.ru/services/raschet_rezistora.html
— Потужність SMD резисторів —www.symmetron.ru/supplier…resistors1/chip_res.shtml
— Лінійний стабілізатор напруги — https://megadriver.org
