Ще при встановленні керма, хотів підключити кнопки до мафона, заодне і поставив шлейф. Читавши форуми з підключення нічого нерозумів, (дивився ніби в колодязь) . Колись хотів підключити наопелі, дав напрямок.Пів дня шукав, читав матеріал у неті, аж очівисловили.А виявляється все дуже просто, якщо є ззаду мафона вихідпід управління, штекер від навушників 3.5мм.

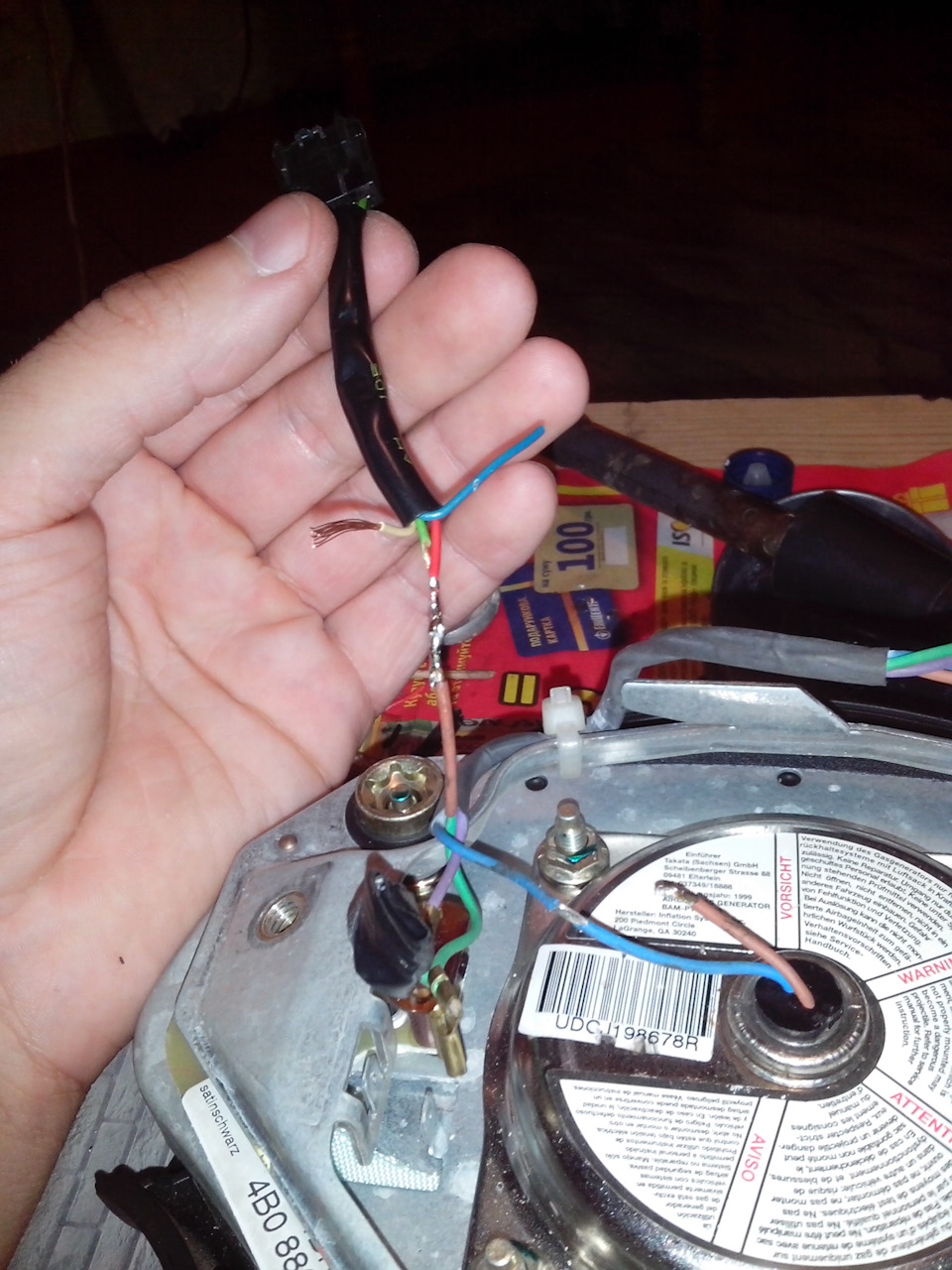

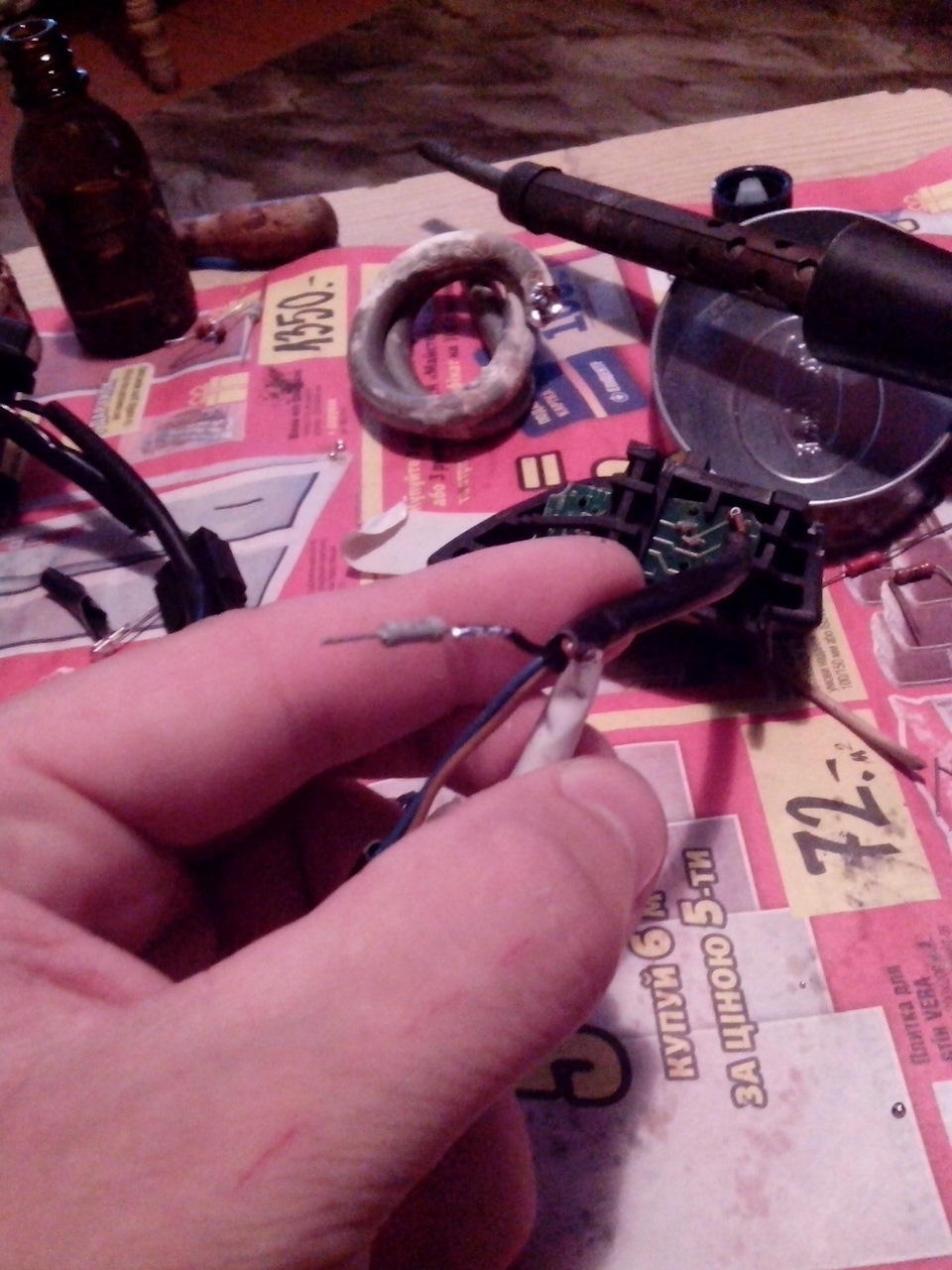

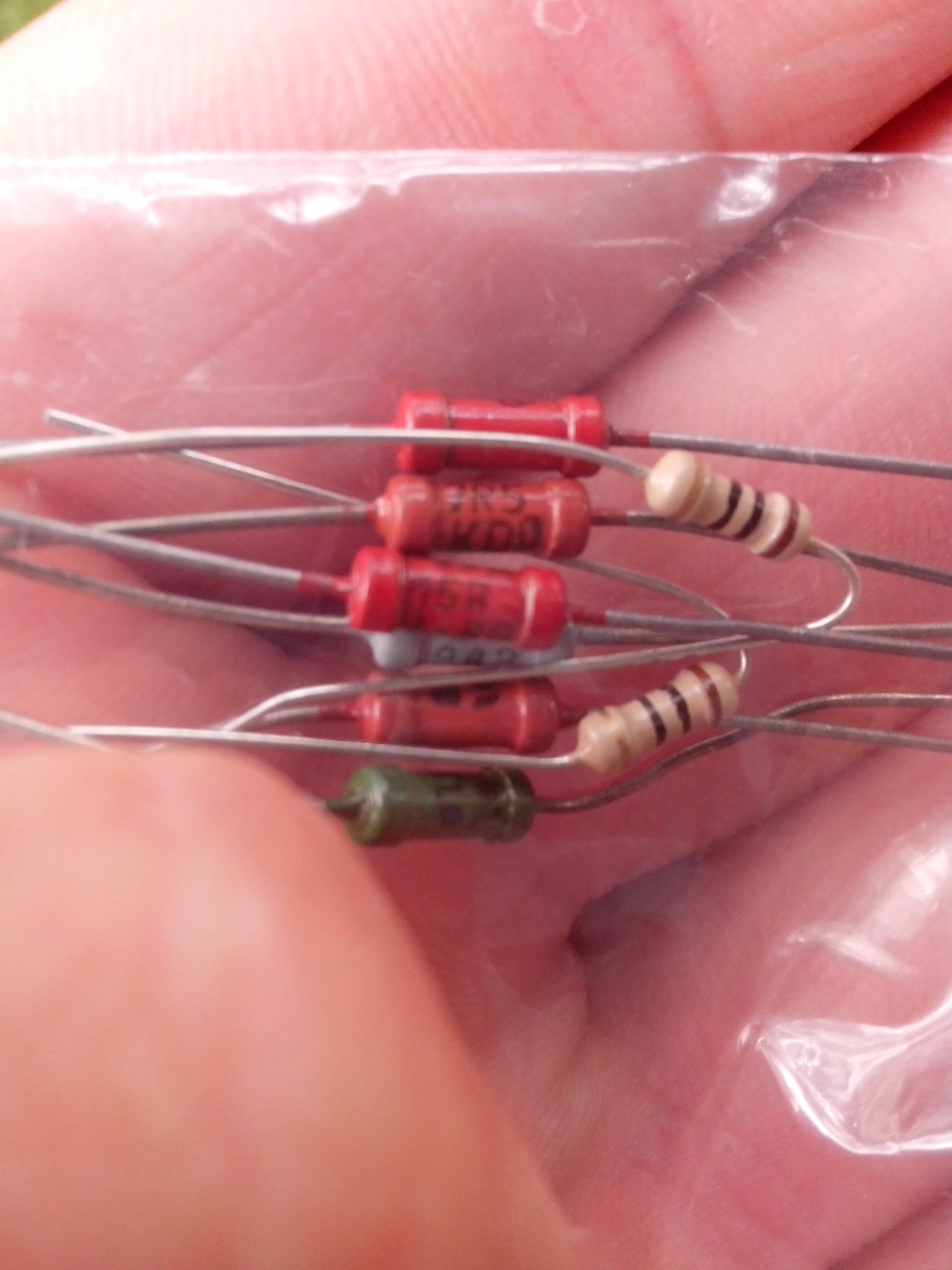

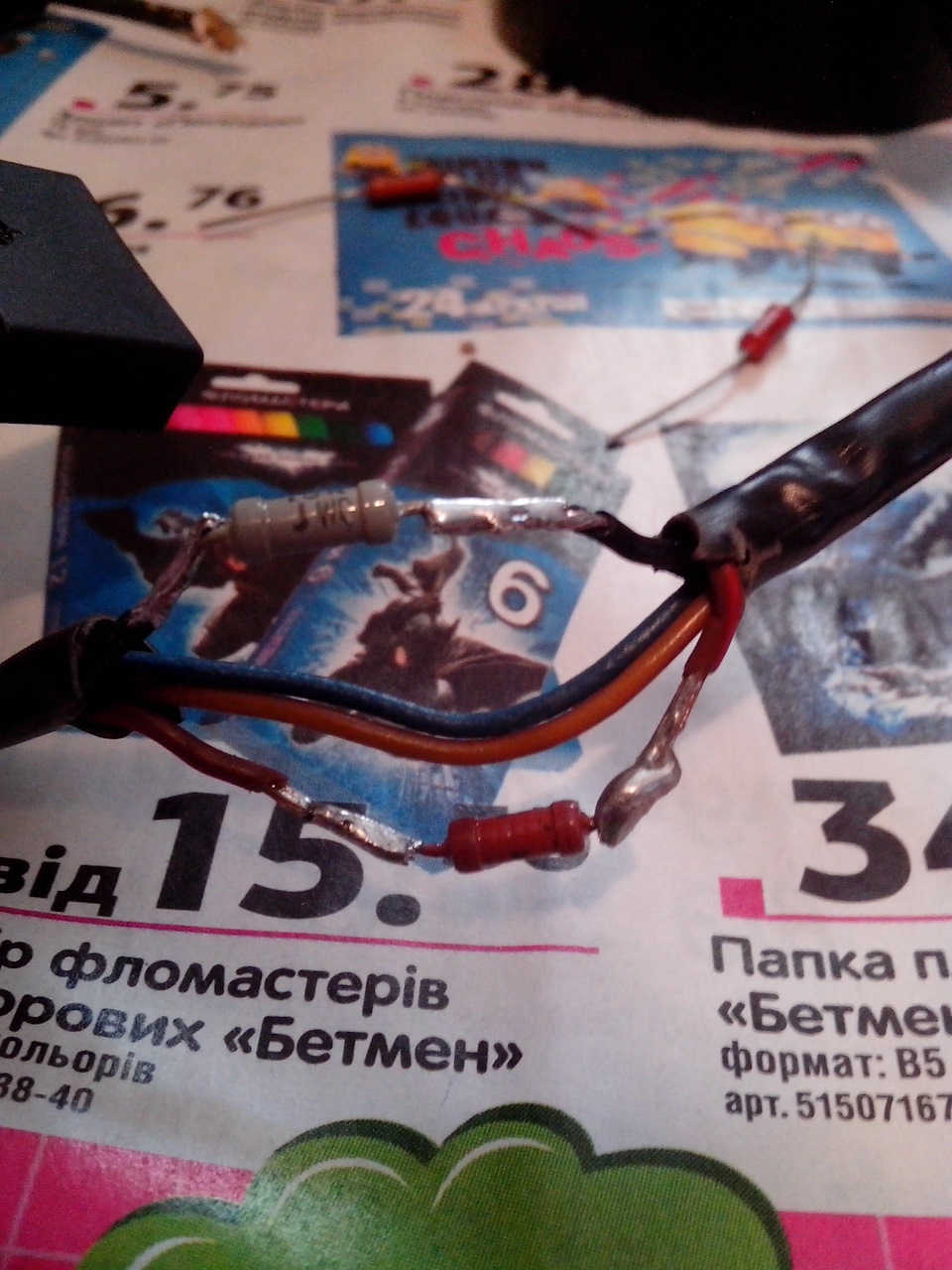

Магнітола керується опорами (на фото), беремо провід 2х житловий, припаюємо штекер 3.5, а далі один провід типу на масу на всікнопки, а після кнопок впаюємо резистори. Менше, і трекивперед-назад, і підсвічування.Було б більше кнопок можливо щефункції підключити.Все на стандартних роз'ємах Так само з нагодипідкинув 99 реле., кому не зрозуміло звертайтесь)))))Запчасти нафото:135195
Коментарі19
Якщо що, разом міні Джека я можу кинути провід на REM?
Привіт не пам'ятаєш розпинання фішки на кнопки? Підсвічування - синій/коричневий
Доброго дня! На штатну концертівську магнітолу таке можливо інсталювати, не в курсі випадково?
привіт, не в курсі, навіть матеріал не вивчав. на драйві на мою бачив пацани хотіли підключити
Можна на штатну підключити?
можливо, але потрібно ще реле
привіт із С5 керма з кнопками точно можна - але там потрібно ще реле
У мене кермо від с5 з кнопками, якщо підключати кнопки на штатний мафон мацушита, то треба реле докуповувати?
Потрібно-я писав вище
А яке реле?)
Штатне з проводкою
Людина без реле підключила
Ну ебаться не заборонено. Я вибрав більш простий шлях на кількох машинах
А якщо немає цього заводського реле?
Тоді ебаться, але я знайшов 2 реле з проводкою так як кермо з 6 кнопками плюс підсвічування
Доброго дня! допоможеш вирішити проблему з підключенням мафона?
Тобто один провід від джека кріпиться десь на кнопках для маси, а до другого йдуть опори? Тобто на один провід 4 опори згідно з функціями?
Так, від джека до кнопок маса, після кнопок резистори, і в один провід у джек
А ти опору не складав? Просто для певної функції відразу паяв потрібний опір на кнопку?
